توسعة مكاتب جاهزة بنظام الوحدات في الكاميرون

قدمت شركة شحن في الكاميرون رسومات مبنى إلى PQSE House لتوسعة مكاتبها. وكانت الأعمال المسجلة مراجعة هذا التصور بوصفه تصميماً لمبنى جاهز بنظام الوحدات: تنسيق تفاصيل الممر والسقف وتبسيط خيارات الأبواب والنوافذ المقترحة والاتفاق على لون قابل للتنفيذ وتقديم رسومات معدلة وتصورات ثلاثية الأبعاد. وتفيد رواية المشروع بموافقة العميل في يوم العمل العاشر، مما أتاح متابعة تخطيط الإنتاج.

بالنسبة للمشتري الذي لديه رسومات جاهزة، يكمن الدرس المفيد في كيفية اتخاذ قرار التصميم التالي بدقة. يجب أن تتوافق احتياجات الغرفة ونظام البناء والواجهات والمظهر في نفس المقترح. توثق هذه الحالة تلك المراجعة وقرار العميل بشأن التصميم. يحتوي أرشيفها على تصورات التصميم ومجموعة صور مصاحبة؛ ولا تتضمن مجموعة رسومات موقعة أو سجل تسليم مؤرخ.

اقرأ الموجز الذي يقف وراء الرسم

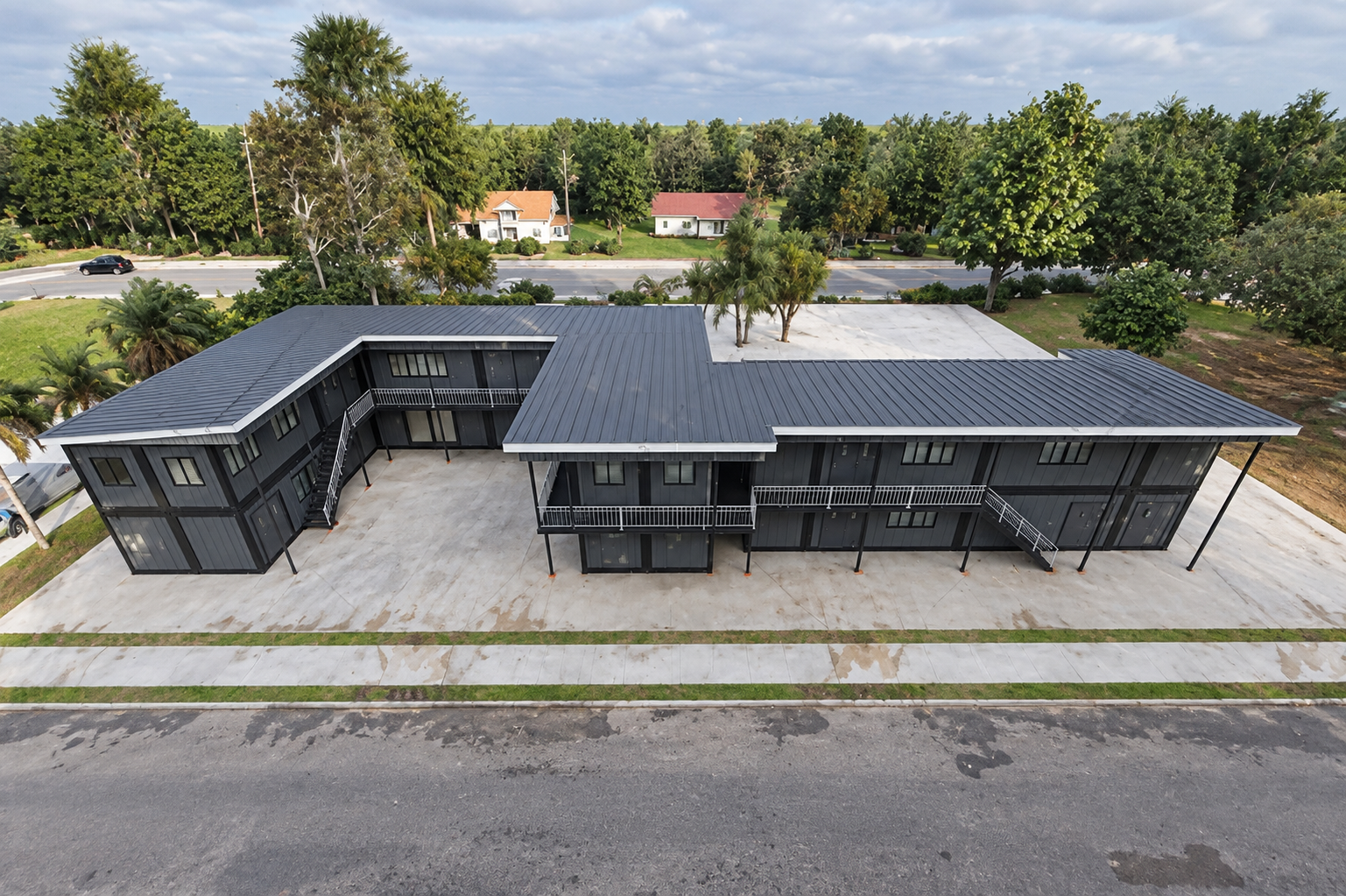

يُظهر التصميم المرجعي العلوي تخطيطًا من طابقين مع ممرات خارجية وسلالم في الطابق العلوي. ويساعد هذا التصميم العميل على مناقشة الشكل العام، والعلاقة بين أجنحة المبنى، والمسارات بين الغرف. تُوضح هذه العناصر المرئية التصميم المقترح، ولا تُحدد الأبعاد المعتمدة أو حالة التنفيذ.

ينبغي أن تبدأ مراجعة التصميم بأنشطة المكتب التي يقوم عليها. اسأل عن الغرف التي تدعم العمل اليومي، والمحادثات التي تتطلب الخصوصية، وكيف سيصل الزوار إلى الأشخاص الذين يحتاجون إلى مقابلتهم. توفر هذه الإجابات للفريق أساسًا ملموسًا يمكن الاستناد إليه عند تكييف التصميم مع نظام معياري.

كان لدى العميل الكاميروني حاجة للتوسع ورسم تخطيطي أولي. تمثلت مساهمة شركة PQSE المسجلة في تطوير مقترح معياري مُراجع بناءً على تلك المواد. وتساعد صفحة منتج المكتب الجاهز بنظام الحاويات يُوفّر هذا السياق العام للمبنى، بينما يحتاج كل مكتب على حدة إلى جدول غرف خاص به، ورسومات، ومواصفات متفق عليها. ولا يُمكن لفئة المنتج وحدها تحديد المساحات التي يجب ربطها أو مكان المدخل المقترح.

في المراجعة الأولى، ضع الرسم بجانب ملخص كتابي موجز. صف العمل المنجز في كل غرفة، والمعدات الموجودة فيها، والعلاقات المهمة بين المساحات. حدد حدود الموقع والمعلومات المتاحة حول الوصول والخدمات. إذا أشار الرسم إلى شيء لم يوضحه الملخص، فاجعله سؤالاً للمناقشة التالية. عندها يستطيع الفريق التمييز بين الوظيفة الأساسية والتفضيل البصري أو الافتراضات الموروثة من الرسم التخطيطي الأول.

حدد احتياجات الغرفة التي يجب أن تحافظ عليها المراجعة

يتطلب التعديل المعياري وصفًا واضحًا للتغييرات المحتملة. قد يكون المشتري مرنًا بشأن عرض النافذة مع حاجته إلى غرفة اجتماعات قريبة من مكتب الاستقبال. وقد يُعطي مكتب آخر الأولوية لمنطقة عمل هادئة نظرًا لوصول الزوار على مدار اليوم. هذه أمثلة على قرارات يجب تحديدها في موجز جديد، وليست حقائق عن العميل في الكاميرون. دليل تصميم وتوزيع المباني الجاهزة بنظام الحاويات يمكن أن يساعد في تنظيم متطلبات الغرفة والتنقل الأولية.

إذا كان المكتب يستقبل زواراً، فتتبع مسار وصولهم عبر الغرف المقترحة. أين ينتظر الشخص، ومن يستقبله، وأي مساحات عمل يمر بها؟ وراعِ حركة الموظفين في الوقت نفسه، بما فيها استخدام الغرف المشتركة أو المساندة. ويطرح حل المكتب الجاهز لموقع البناء يقدم هذا القسم أسئلة متعلقة بالأنشطة والوصول. استخدمها لوصف آلية عمل مكتبك؛ إذ ينبغي أن يوجه المستخدمون والمسارات واحتياجات الخدمة التصميم المقترح.

حدد مفهوم التوسعة للموقع المقترح. فمبنى المكاتب المنفصل، ومجموعة الغرف الإضافية، والتوسعة المتصلة فعليًا، كلها أمورٌ تُثير تساؤلاتٍ مختلفة. حدد العلاقة المقصودة مع أي مرافق قائمة في مخطط الموقع، بما في ذلك الطرق والخدمات التي يجب على المصممين مراعاتها. لا تترك هذه العلاقة للتخمين من كلمة "توسعة". يجب أن يكون لدى المورد والفريق المحلي فهمٌ موحدٌ للحدود المقترحة قبل مناقشة نطاقٍ متماسكٍ والمعلومات اللازمة لمراجعته.

توصي إرشادات متطلبات خارطة طريق مشروع IPA بتحديد أولويات واضحة وآلية لحل المتطلبات المتضاربة. عند تطبيق ذلك بشكل متناسب على شراء مكتب، يعني هذا تسجيل سبب كل متطلب وتحديد الجهة المخولة بالموافقة على المفاضلة. إذا كان التغيير المقترح يُحسّن غرفةً ما ولكنه يُعقّد مسارًا آخر، فيجب مراجعة كلا التأثيرين قبل الموافقة عليه. تصبح قائمة التفضيلات أكثر فائدة عندما يعرف الفريق أيها يحمي سير العمل اليومي وأيها يبقى مفتوحًا للنقاش.

اكشف عن نقاط التقاء الممر والسقف

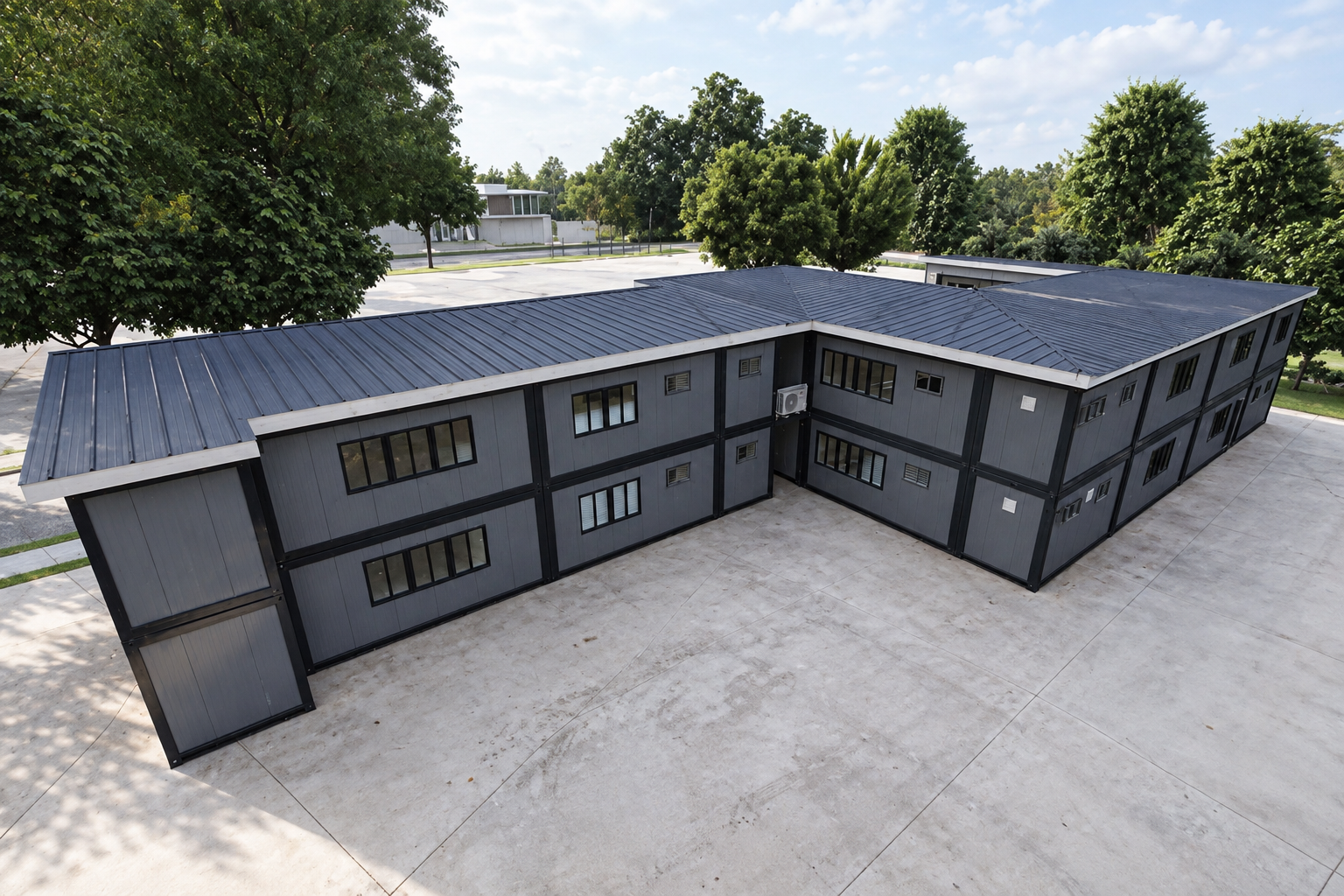

يُظهر المنظر العلوي الأجزاء العلوية من المكتب المقترح ومفترق أجنحة المبنى، وهو مفيد لمناقشة التصميم العام. يُسجل ملخص المشروع مراجعة الممرات والسقف، لكن الأرشيف لا يتضمن التفاصيل المعتمدة اللازمة لوصف التعديلات الدقيقة أو تصميم الوصلات.

للحصول على عرض مماثل، اطلب المخططات وتفاصيل الوصلات ذات الصلة معًا. استفسر عن نهاية الحزمة المعيارية، وعناصر الربط المُورَّدة، والمعلومات التي يحتاجها المصمم المحلي. يجب أن يكون للوصلة مالك محدد ومرجع توثيقي قبل أن تُصبح حدودًا مهملة بين حزم العمل.

تحقق من كلا جانبي التقاطع

تدعو إرشادات RIBA DfMA إلى تنسيق العناصر المنفذة في الموقع وخارجه قبل التصنيع، بما فيها الوصلات والتفاوتات. المهمة المباشرة للمشتري هي تحديد الوثائق والأشخاص الذين يعالجون الجانبين. قد تظهر حافة سقف أو وصلة ممر أو مسار خدمات في أكثر من رسم. اسأل ما إذا كانت تلك المناظر تصف الترتيب نفسه، ومن يحل أي اختلاف قبل استخدام المعلومات.

افصل تنسيق الشكل والأبعاد عن القرارات الهندسية الخاصة بالمشروع. فقد تحدد مناقشة الشراء وصلة ممر تحتاج إلى تفصيل أو حافة سقف تحتاج إلى ترتيب لتصريف المياه. ثم يحدد المصممون المسؤولون الحل المناسب للمبنى والموقع والمتطلبات المحلية ذات الصلة. سجّل ما سيقدمونه وكيف يندرج في حزمة المورد. وبذلك يكون النطاق قابلاً للمراجعة دون اعتبار تصور أو رسم مرجعي عام مواصفات إنشائية.

ينطبق الأمر نفسه على الخدمات. عند مرور مسار بين غرف أو عناصر مبنى، اسأل عن الرسومات التي توضح هذا الربط والجهة المسؤولة عن تنفيذ الأعمال المحلية. يجب تضمين إمكانية الوصول للفحص والصيانة اللاحقة في المراجعة. ينبغي طرح هذه الأسئلة بجانب التصميم، طالما أن التغييرات قابلة للمناقشة معًا، بدلًا من تركها مجرد افتراضات مرتبطة بعروض أسعار منفصلة.

حدد أيضًا المعلومات الناقصة. قد يُظهر المقترح نقطة التقاء مُقترحة بينما لا تزال دراسة الموقع أو التفاصيل المتخصصة ذات الصلة غير مُكتملة. سجّل المعلومات الناقصة، والشخص الذي قدمها، والقرار الذي يعتمد عليها. اسأل الفريق عما إذا كان بالإمكان مراجعة هذا الجزء من المقترح الآن أم يجب انتظار المعلومات. يُمكّن هذا المشتري من تقييم التقدم المُحرز دون اعتبار مسألة فنية غير محلولة تفصيلاً مقبولاً لمجرد الموافقة على المظهر العام.

تقليل عدد خيارات الفتح دون التأثير على وظيفة الغرفة

يُشير تقرير الكاميرون إلى تبسيط العديد من أحجام الأبواب والنوافذ المقترحة. وهذا يُتيح مجالًا مُحددًا لدراسة التصميم، على الرغم من عدم توفير الجدول الزمني النهائي وعدد الخيارات المُتاحة. ويتساءل المشتري عن الاختلافات التي تُناسب المكتب، وأيها يُمكن تقليصها من خلال المراجعة. قد يكون تكرار الفتحة خيارًا مُناسبًا في حال توافق احتياجات الغرف؛ بينما قد تظل الفتحة المُختلفة ضرورية عند الحاجة إليها بحسب الاستخدام أو الموقع.

ابدأ بجدول زمني مرتبط بمراجع الغرف والواجهات. بالنسبة للأبواب، صف حركة التنقل بين المساحات والمعدات التي يجب أن تمر عبرها. بالنسبة للنوافذ، صف طريقة الفتح المفضلة، وموقع الغرفة، والعلاقة البصرية مع الخارج. اطلب من المصممين مراجعة حركة المرور، وسهولة الوصول، وأي مخارج مطلوبة للاستخدام الفعلي. لا توافق على تغيير في الفتحة لمجرد أن شكلها الخارجي لا يزال مشابهًا في الواجهة. يجب التحقق من تصميم الغرفة ومتطلبات المشروع ذات الصلة.

قارن البدائل المقترحة بناءً على نفس المعلومات. إذا اقترح المورد عددًا أقل من الخيارات، فاطلب الجدول الزمني المُعدَّل والخطة أو الواجهة المتأثرة. تأكد من أن الخيار المُعدَّل يفي بالمواصفات وعرض السعر. إن الإبقاء على مقاس سابق في مستند واحد مع قبول مقاس جديد في مستند آخر يُخلِّف تعليمات غير مُحدَّدة. يُوضِّح التبسيط المُسجَّل في هذه الحالة مهمة المراجعة؛ فهو لا يُقدِّم أي وفورات مُقاسة، أو تحسينًا في التسليم، أو نتيجة أداء يُمكن لمشترٍ آخر اعتمادها.

قم بتضمين مواصفات مكتوبة للتشطيب.

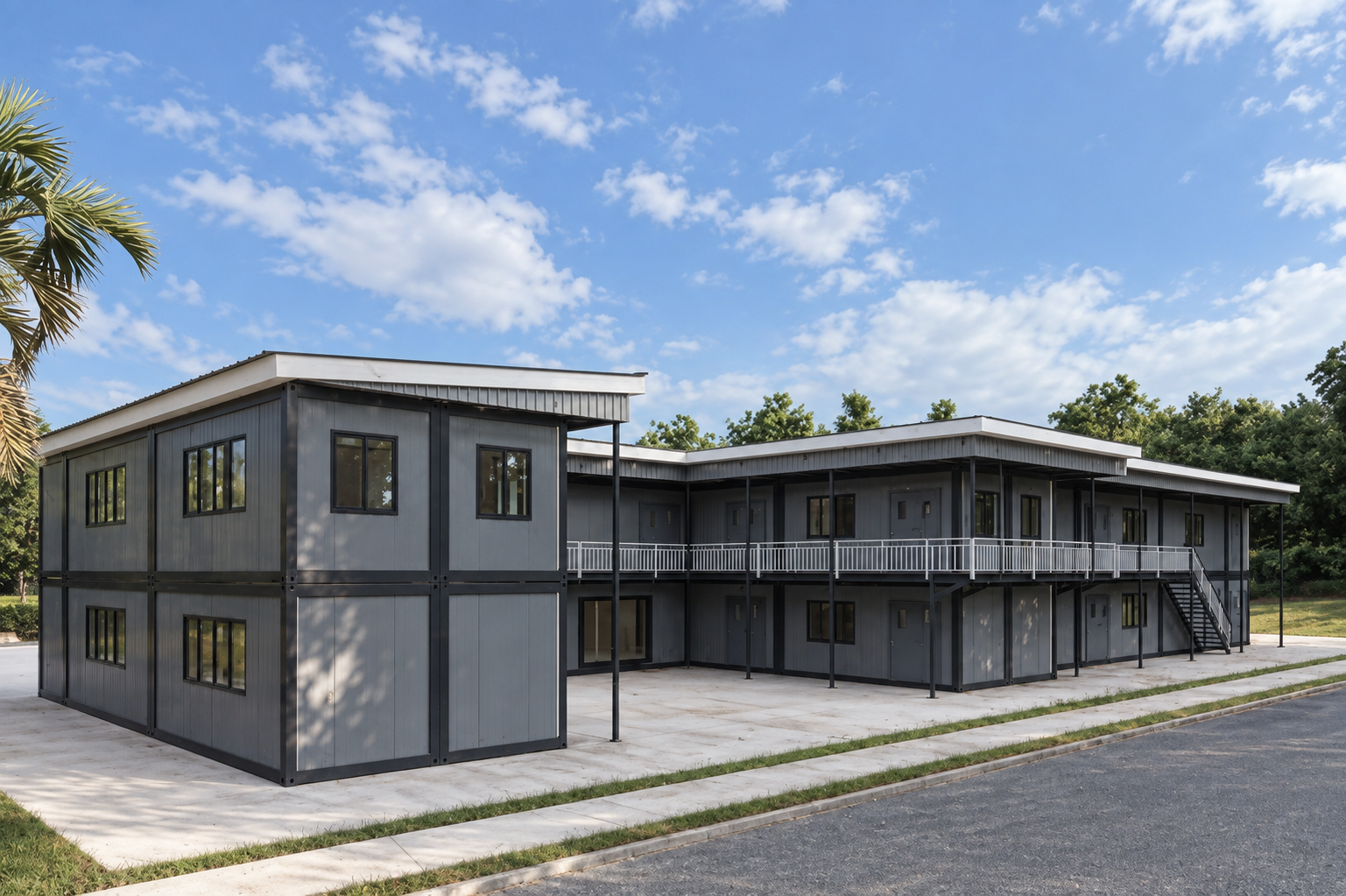

تساعد الصورة المرجعية العميل على تقييم التصميم الخارجي المقترح ككل، بما في ذلك الفتحات المتكررة والممر العلوي. ويُعدّ لونها جزءًا من نقاش التصميم. ويؤكد ملخص المشروع أن شركة PQSE قد نسّقت اختيار لون مناسب؛ ولكنه لا يُحدد رمز اللون النهائي أو نظام الطلاء أو شروط التوريد.

بالنسبة للمكتب الجديد، حوّل المظهر المفضل إلى اختيار مكتوب. حدد المكون، ورقم التشطيب، وطريقة تأكيد الاختيار. إذا كان يجب أن تتطابق عدة أجزاء، فأدرج كل جزء في الاختيار حتى لا تتم الموافقة على الإطار والألواح والزخارف من خلال صور أو أوصاف غير ذات صلة.

تساعد صورة الشاشة في مقارنة المظهر، بينما توفر المواصفات المتفق عليها تعليمات محددة للمورد. استفسر عن كيفية تحديد العينة ووصف التشطيب المكتوب المصاحب لها. تأكد مما إذا كان عرض السعر يشمل الخيار نفسه، وما البديل المقترح في حال تعذر توفيره. يُعدّ توفر المنتج ومدة التسليم من الأسئلة المهمة لتأكيد طلبك، ولكن لا يُشير استخدام مواد الكاميرون إلى وجود نقص محدد في المخزون أو قيود على كمية الطلب.

ناقش معلومات الصيانة والاستبدال بالتزامن مع الاختيار الأولي. إذا احتاج المالك لاحقًا إلى لوحة أو إطار مطابق، فإن وجود مرجع للمكون والتشطيب المتبقيين يُعدّ أكثر فائدة من مجرد صورة. وضّح المعلومات التي سيقدمها المورّد عن المنتج، ومن الذي يُراجع مدى ملاءمته لظروف الاستخدام. يُحدّد اختيار اللون المظهر العام، بينما يتطلّب أداء الطلاء أو متانته مواصفات المنتج والأدلة ذات الصلة، وليس استنتاجًا من وجهة نظر التصميم.

إذا تم تقديم تشطيب بديل، قارن التغييرات قبل اتخاذ القرار. قد يحافظ الاقتراح الجديد على اللون المفضل مع تغيير جزء آخر من المواصفات، أو قد يحتفظ بالمنتج ويقدم مظهرًا مختلفًا. اطلب من المورد تحديد الخيار المتأثر وتحديث المستندات ذات الصلة. عندها يمكن لصاحب القرار قبول هذا البديل المحدد بشروطه المعلنة، بدلاً من الموافقة العامة التي قد تفسرها جهات مختلفة بشكل متباين.

استخدم الرسومات والعروض ثلاثية الأبعاد لاتخاذ قرارات مختلفة

تضمنت أعمال التصميم المسجلة لشركة PQSE رسومات مُعدّلة وعروضًا ثلاثية الأبعاد. يتيح استخدامها معًا للمشتري طرقًا مُتكاملة لمراجعة العرض. تُوضح المخططات كيفية ترابط الغرف، وتُظهر الواجهات الخارجية الترتيب الخارجي، وتُعالج التفاصيل ذات الصلة نقاط الالتقاء المُحددة. تُسهّل هذه الرؤية المرئية مناقشة الشكل العام مع الزملاء الذين لا يعملون بالرسومات الفنية. اسأل عن أي نسخة مُعدّلة من الرسم تُمثلها هذه الرؤية، خاصةً عند تعميم أكثر من خيار تصميمي.

قدّم تعليقات محددة بما يكفي للإجابة عليها. بدلاً من الموافقة على المظهر مع طلب غير مُبرر لتغيير "الواجهة"، حدّد الفتحة أو الممر أو التشطيب الذي يحتاج إلى مناقشة. أشر إلى موقعه في مجموعة الرسومات واشرح الوظيفة أو المظهر المقصود. اطلب ردًا يوضح مكان التغيير المُعتمد. هذا يُبقي الحوار مُرتبطًا باقتراح مُحدد، ويُتيح للمشاركين لاحقًا فهم سبب اتخاذ القرار.

استخدم المراجعة لاختبار العلاقات التي قد تغيب عن الأنظار في صورة منفردة. قد توضح الصورة الخارجية المداخل دون إظهار الطريق إلى غرفة الاجتماعات. وقد يوضح مخطط الطابق هذا الطريق، بينما يصعب معه تحديد شكل الممر العلوي. اقرأ هذه الصور معًا، واطلب من الفريق تحديد المسائل التقنية العالقة بشكل منفصل. الهدف هو التوصل إلى القرار الذي تدعمه كل وثيقة، مع توفير التفاصيل المناسبة للإجابة عن الأسئلة التي لا يمكنها الإجابة عنها.

اجعل المراجعة المعتمدة واضحة لا لبس فيها

يُفيد التقرير بموافقة العميل على التصميم المعياري المُعدَّل في اليوم العاشر من أيام العمل. لم تُحدَّد تواريخ بدء هذه العملية أو تواريخها في التقويم، لذا يجب اعتبار هذه المرحلة بمثابة قرار العميل المُسجَّل وليس معيارًا زمنيًا مُقارنًا. بالنسبة للطلبات الجديدة، يُرجى تحديد برنامج المراجعة المُقترح والمعلومات المطلوبة من كل مُشارك. يعتمد اتخاذ القرار في الوقت المُناسب على وجود اقتراح قابل للمراجعة وعلى وجود أشخاص مُخوَّلين بحلّ المسائل العالقة.

يجب أن يتضمن سجل الموافقة أرقام الرسومات، والتعديلات، وتاريخ الإصدار، والغرض المقصود. استفسر عما إذا كان يشمل تصميم الغرفة، والفتحات، والتشطيبات، وما هي الملاحظات المتبقية. سجّل المستندات المرفقة كمجموعة واحدة حتى لا يُخلط بين المخطط المعتمد وموافقة على واجهة أو مواصفات أخرى. إذا كانت الموافقة مشروطة، فاجعل الشروط والردود المطلوبة واضحة للأطراف التي ستستخدم المعلومات.

سجّل الإصدار واستخدامه المسموح به

تميّز إرشادات UK BIM Framework الصادرة في سبتمبر 2020 بين هوية إصدار المعلومات والاستخدام المسموح لها. هذا مرجع تاريخي لإرشادات بريطانية، وليس دليلاً على أن مشروع الكاميرون استخدم نظام ترميزها. مبدأ الشراء المفيد واضح: يحتاج المتلقون إلى معرفة الإصدار الذي لديهم والغرض الذي صدر من أجله. لا ينبغي أن يكتسب رسم شارك للمراجعة صلاحية أوسع لمجرد أنه أحدث مرفق في سلسلة بريد.

اجعل سجل القرارات متاحًا للشخص التالي الذي سيراجع المشروع. سجّل رد العميل، والمستندات التي يشير إليها، وكيفية إغلاق التعليقات أو نقلها. عند إصدار نسخة لاحقة، حدّد التغييرات والنسخة السابقة التي حلت محلها. بذلك، يستطيع المشتري طرح سؤال دقيق حول فتحة أو تصميم السقف دون الحاجة إلى إعادة بناء التصميم من عدة رسائل متداخلة.

يجب فصل موافقة العميل عن إصدار الموافقة على التصنيع

أتاحت المرحلة الموثقة في الكاميرون مواصلة تخطيط الإنتاج. ولا تثبت اعتماد حزمة فنية كاملة للتصنيع. وتُميّز خطة عمل المعهد الملكي للمعماريين البريطانيين لعام 2020 يُفرّق هذا الإطار بين الموافقة على التصميم واستكمال المعلومات اللازمة لتصنيع وبناء المبنى. وهو مجرد مرجع توضيحي هنا، وليس دليلاً على أن هذا المكتب قد اتبع المراحل الرسمية للمعهد الملكي للمعماريين البريطانيين (RIBA). عند تقديم طلبك، استفسر عن المعلومات والتراخيص المطلوبة لأعمال التصنيع المُزمع تنفيذها.

ينبغي أن يصف عرض السعر والخيارات المختارة والرسومات المنسقة الحزمة المقترحة نفسها. حدد المعلومات المتخصصة التي ما زالت مطلوبة ومن يراجعها. ويقدم دليل إجراءات مباني الحاويات بنظامي OEM وODM يتضمن ذلك أسئلة ذات صلة حول نقل المتطلبات إلى نطاق تصميم وتصنيع المورد. في أي استفسار جديد، يجب توضيح هذا النقل بشكل صريح: ما هي الرسومات التي توجه العمل، وما هي المكونات التي يوفرها المورد، وما هي القرارات التي تبقى مع العميل أو فريق التصميم المحلي.

يجب أن تغطي المسؤوليات الحدود بين الأطراف. وتؤكد إرشادات HSE للمصممين, في سياقها القانوني في بريطانيا العظمى، تُركز هذه الوثيقة على معلومات التصميم والتنسيق بين المصممين والمقاولين. استخدمها للاستفسار عن الجهة المسؤولة عن إعداد ومراجعة وتوصيل التفاصيل ذات الصلة. ولا تُحدد هذه الوثيقة الالتزامات أو متطلبات الامتثال القانونية في الكاميرون. تبقى الموافقات المحلية والهندسة الخاصة بالمشروع من اختصاص المهنيين والسلطات المختصة بالموقع الفعلي.

قم بإعداد المراجعة التالية حول الأسئلة التي لم يتم حلها

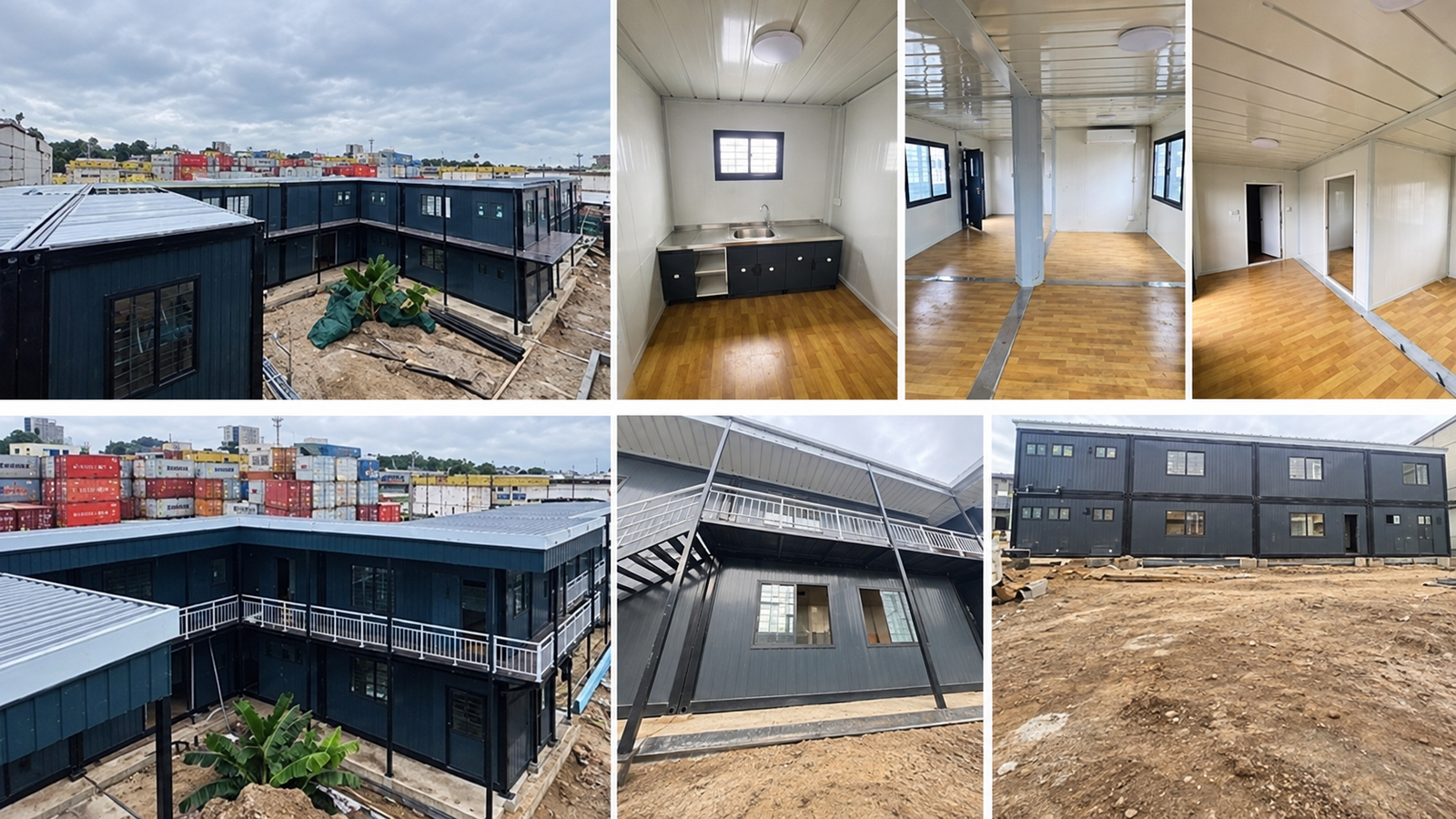

يجمع المونتاج الأرشيفي المرفق بين المناظر الخارجية والداخلية، بما في ذلك ممرات الطابق العلوي، والمناطق الداخلية المجاورة، وحوض غسيل مع سطح عمل. ويُظهر المونتاج عدة أجزاء من تصميم المكتب، إلا أن اللوحات الأصلية لا تحمل تواريخ أو سجلات تسليم في هذا الملف. وقد تم الاحتفاظ بالمونتاج كمادة أرشيفية وليس كدليل على تاريخ إنجاز مُعتمد، أو مواصفات نهائية، أو أداء قيد الاستخدام.

للحصول على أرشيف مكتبي منفصل يعرض أعمال مرحلة البناء، مكتب من طابقين في الرياض يُقدّم هذا المثال مقارنة مفيدة بين تخطيط الغرف وواجهات المبنى. وينبغي تقييم المواد ونطاق المشروع بشكل منفصل. تُشكّل حالة الكاميرون علامة فارقة في مراجعة التصميم؛ إذ ينبغي على المشتري الذي يُقارن بين الحالتين أن يُفرّق بين قبول العميل للمقترح وبين ترخيص المصنع، وتقدّم الموقع، والمبنى المُعتمد.

احتفظ بعد الاتفاق بطريقة لتقييم التغييرات. وتوصي إرشادات RIBA لضبط التغيير ووحدة متطلبات IPA بدراسة أثر التغيير على المتطلبات المتفق عليها قبل تنفيذه. ولمكتب جديد، يجب أن يحدد طلب نقل باب الغرف والرسومات والمواصفات المتأثرة، ثم يُحال إلى صاحب صلاحية القرار. اسأل المورد عن الأعمال أو السعر الذي يحتاج إلى مراجعة، ودع المصممين المعنيين يعالجون المسائل الفنية المرتبطة. وسجّل الإجابة مع المعلومات المعدلة.

جهّزوا الاجتماع التالي لمناقشة ما يحتاج الفريق إلى تحديده. أرسلوا الرسومات الحالية، وأنشطة الغرف، ومسارات الزوار والموظفين، واحتياجات المعدات، وتفضيلات الافتتاح، ومراجع التشطيبات. حددوا معلومات الموقع المتاحة والجهات المحلية التي ستساهم. بعد ذلك، يمكن لشركة PQSE House مناقشة مقترح معياري بناءً على هذه المعلومات، مع توضيح خيارات التصميم المقبولة، والنطاق المُقدّم، والمسؤوليات المتبقية بشكل كافٍ للمرحلة التالية من التخطيط.
