Modulare Garage: Toröffnung und Stellplatz auf das tatsächliche Fahrzeug abstimmen

Eine modulare Garage passt nur dann zu einem eingesetzten Nutzfahrzeug, wenn Zufahrt, montierte Toröffnung und Arbeitsraum im geparkten Zustand seiner tatsächlichen Konfiguration entsprechen. Beginnen Sie mit dem Fahrzeug im Einsatz einschließlich Spiegeln und Dachausrüstung. Fordern Sie anschließend lichte Öffnungsmaße ab dem fertigen Boden an. Prüfen Sie schließlich, was sich nach dem Parken bewegt: Fahrertür, Schiebetür, Heckklappe und die Personen, die Ausrüstung handhaben.

Eine kostspielige Abweichung liegt häufig zwischen zwei vollständig klingenden Beschreibungen. Die Fahrzeugbroschüre nennt Außenmaße; das Garagenangebot nennt Gebäude- und Tormaße. Keine der beiden beschreibt zwangsläufig die engste montierte Durchfahrt, den Fahrweg hindurch oder den zum Entladen erforderlichen Raum. Vor der Bestellung kann der Käufer diese Abweichung klären, indem er jedem Maß einen definierten Bezug und eine konkrete betriebliche Aufgabe zuordnet.

Der Leitfaden zur Planung modularer Garagen behandelt die umfassenderen Anforderungen an Parken, Lagerung und Werkstattnutzung. Dieser Artikel konzentriert sich auf den Nachweis, dass das Fahrzeug hineinpasst. Ein genau bezeichnetes Herstellerbeispiel erklärt Unterschiede zwischen Maßangaben, ohne eine allgemeingültige Garagengröße vorzugeben. Die Fotos veranschaulichen Prüfsituationen; sie sind keine Messungen oder Aufzeichnungen über ausgelieferte PQSE-Projekte.

Das tatsächlich aufzunehmende Fahrzeug bestimmen

Halten Sie Absatzmarkt, Modelljahr, Karosserielänge, Dachhöhe, Antriebsart und Umbauten fest, bevor Sie Maße zusammentragen. Ein Name wie Transit bezeichnet eine Fahrzeugfamilie, nicht einen einzigen Außenhüllraum. Bewahren Sie das Quelldokument mit den Konfigurationsunterlagen auf, damit der Garagenlieferant erkennt, aus welcher Spalte jeder Wert stammt. Ein Foto kann Zubehör zeigen, ersetzt aber nicht die Messung seines Überstands.

Dokumentieren Sie auch den regulären Beladungszustand. Ein leer ankommendes Fahrzeug kann anders stehen als dasselbe Fahrzeug mit Ausrüstung. Berücksichtigen Sie Dachgepäckträger, Leiter, Antenne, Rundumleuchte und alle externen Träger, die während der Einfahrt montiert bleiben. Das höchste Bauteil kann außerhalb der Mittellinie positioniert sein. Eine Überprüfung nur oberhalb der Dachmitte kann den tatsächlichen Grenzwert übersehen.

Fordern Sie für ein umgebautes Nutzfahrzeug vom Umrüster die Abmessungen nach dem fertigen Umbau und die Ausstattungsanordnung an. Die Umbauinformationen von Ford Pro UK bieten einen Einstieg zu BEMM- und CAD-Unterlagen. Fords gesonderte nordamerikanische Aufbaurichtlinie für 2025 benennt ebenfalls modellspezifische Fahrzeugdaten für das jeweilige Modelljahr. Diese Quelle belegt weder Abmessungen noch Umbaukonformität für das unten verwendete britische Fahrzeug.

Wählen Sie die richtige Breite, bevor Sie die Türöffnung vergleichen.

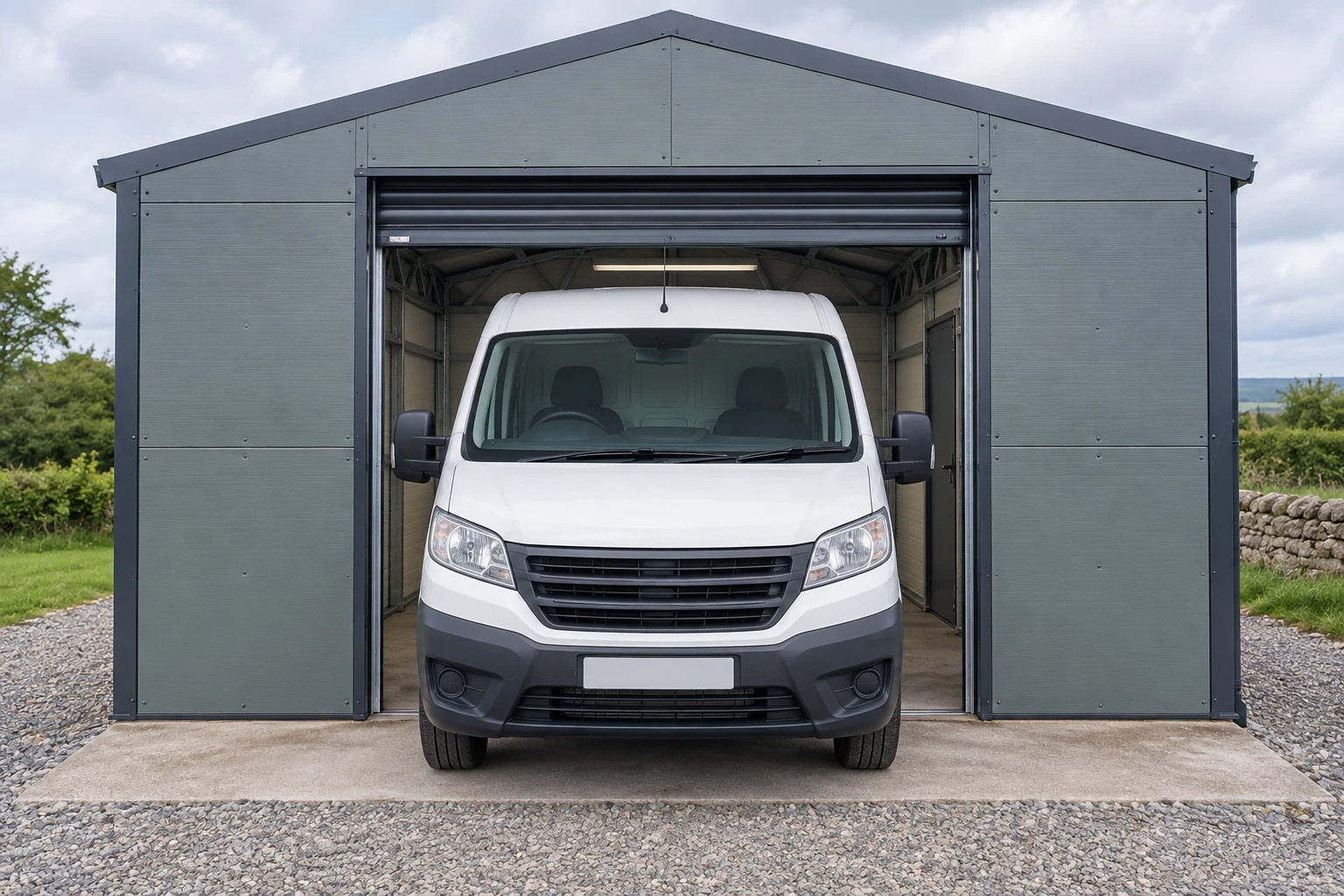

Die Fahrzeugbreite kann die Karosserie, eingeklappte Außenspiegel oder Außenspiegel in normaler Fahrposition umfassen. Dies sind unterschiedliche Messgrößen. Bei der Angebotsprüfung sollte geklärt werden, welcher Zustand für die Einfahrt genutzt wird und ob der Fahrer in diesem Zustand die erforderliche Sicht behält. Das Einklappen der Außenspiegel ist eine zu prüfende Option und kein Grund, in jeder Zeichnung stillschweigend die kleinere Breite zu verwenden.

Die folgenden Werte stammen aus der ersten Spalte der Konfigurationsangaben der Ford UK Transit 25.5MY-Broschüre, Seite 11 : Diesel-Transporter, L2 H2, Vorderradantrieb . Sie gelten nicht für den Transit Custom, andere Dachformen oder Radstände sowie für vom Käufer umgebaute Transporter.

Würde in diesem Beispiel die Karosseriebreite statt der Breite mit ausgeklappten Spiegeln verwendet, fehlten 415 mm Gesamtbreite. Das ist eine Berechnung aus den Herstellerdefinitionen, kein empfohlener Freiraum. Halten Sie Beobachtungen links und rechts getrennt: Ein Schrank, eine Führungsschiene oder eine schräge Anfahrt kann eine Seite stärker einschränken, selbst wenn das Fahrzeug mittig erscheint.

Der verbleibende Raum sollte das geplante Manöver, die Sichtverhältnisse und die Bedürfnisse der Nutzer gewährleisten, wobei ein Sicherheitsabstand für das konkrete Projekt eingeplant werden muss. Eine Berechnung, die einen positiven Abstand ausweist, stellt lediglich eine statische geometrische Differenz dar. Sie belegt weder eine sichere Einfahrt noch berücksichtigt sie Lenkkorrekturen oder genehmigt eine gemeinsam mit Fußgängern genutzte Route.

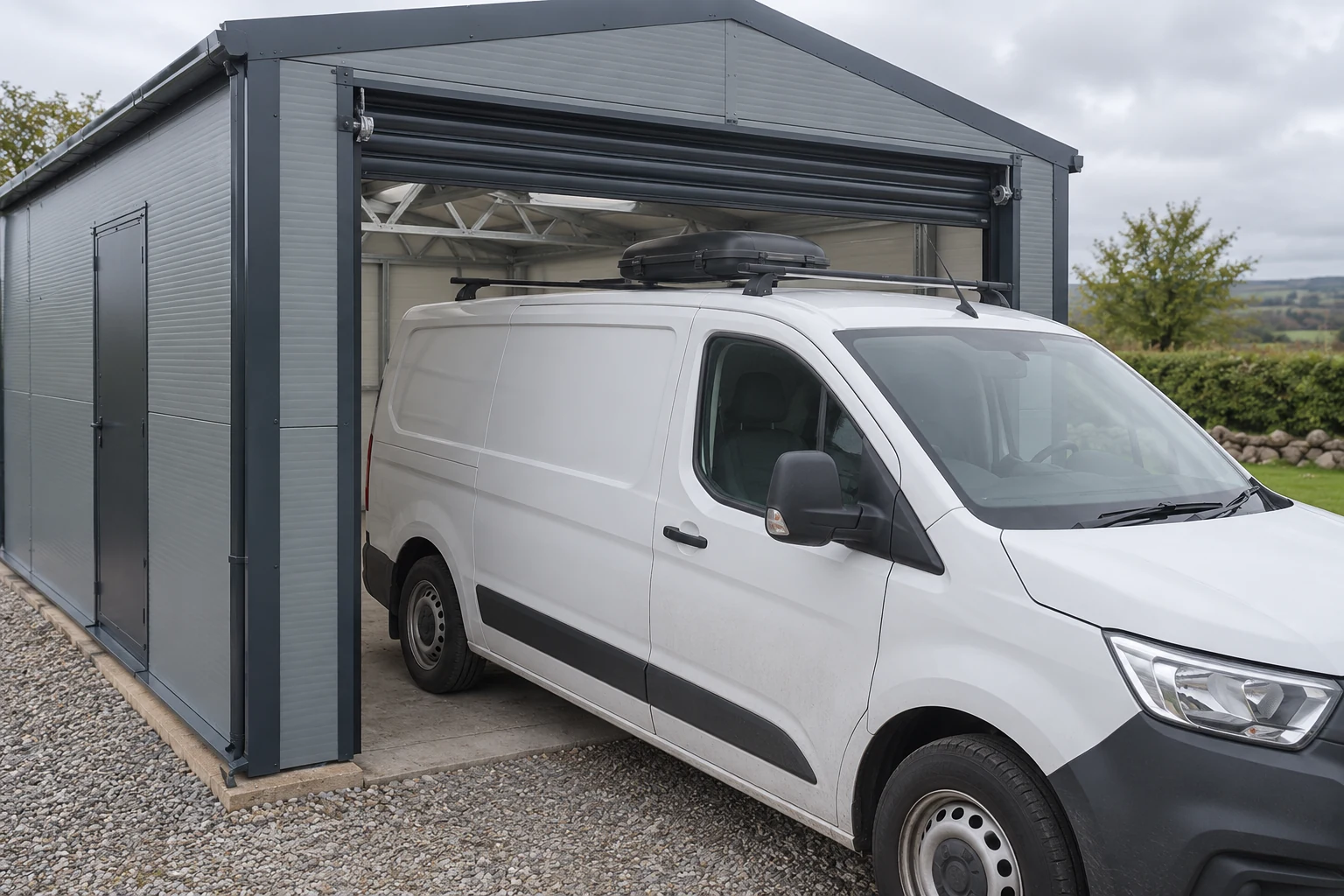

Messen Sie die Höhe mit der am Fahrzeug verbleibenden Ausrüstung.

Die Höhenangaben in der Ford-Tabelle bedürfen einer Anmerkung: Sie umfassen beladene und unbeladene Konfigurationen und berücksichtigen keine Fertigungstoleranzen oder Zusatzausstattung. Die Annahme, dass jeder L2/H2-Transporter die niedrigste angegebene Höhe hat, würde daher die falsche Frage beantworten. Ermitteln Sie die tatsächliche Fahrzeughöhe im jeweiligen Zustand und dokumentieren Sie die Messmethode, den Untergrund und die Ausstattungsliste.

Beschreiben Sie die Veränderungen im Laufe eines Arbeitstages. Eine Leiter kann für seltene Besuche entfernt werden, verbleibt aber während des regulären Betriebs auf dem Dach. Eine Parklösung, die das tägliche Entfernen der Leiter erfordert, unterscheidet sich von einer, die das normale Fahrzeug aufnimmt. Nehmen Sie diese Entscheidung in die Leistungsbeschreibung auf, damit der Lieferant die benötigte Konfiguration bewertet und nicht davon ausgeht, dass das Dach leer ist.

Verwenden Sie eine geeignete Messmethode, ohne auf das Fahrzeug zu steigen oder in bewegliche Türsysteme zu greifen. Wenn der Zugang oder die Geometrie eine zuverlässige Messung erschweren, beauftragen Sie einen entsprechenden Sachverständigen oder Fahrzeugexperten mit der Durchführung. Im Messprotokoll muss klar angegeben sein, was gemessen wurde; eine unbeschriftete Zahl, die per Nachricht übermittelt wird, lässt sich später nur schwer mit Zeichnungen abgleichen.

Fragen Sie nach dem installierten Durchgang, einschließlich der Türausstattung.

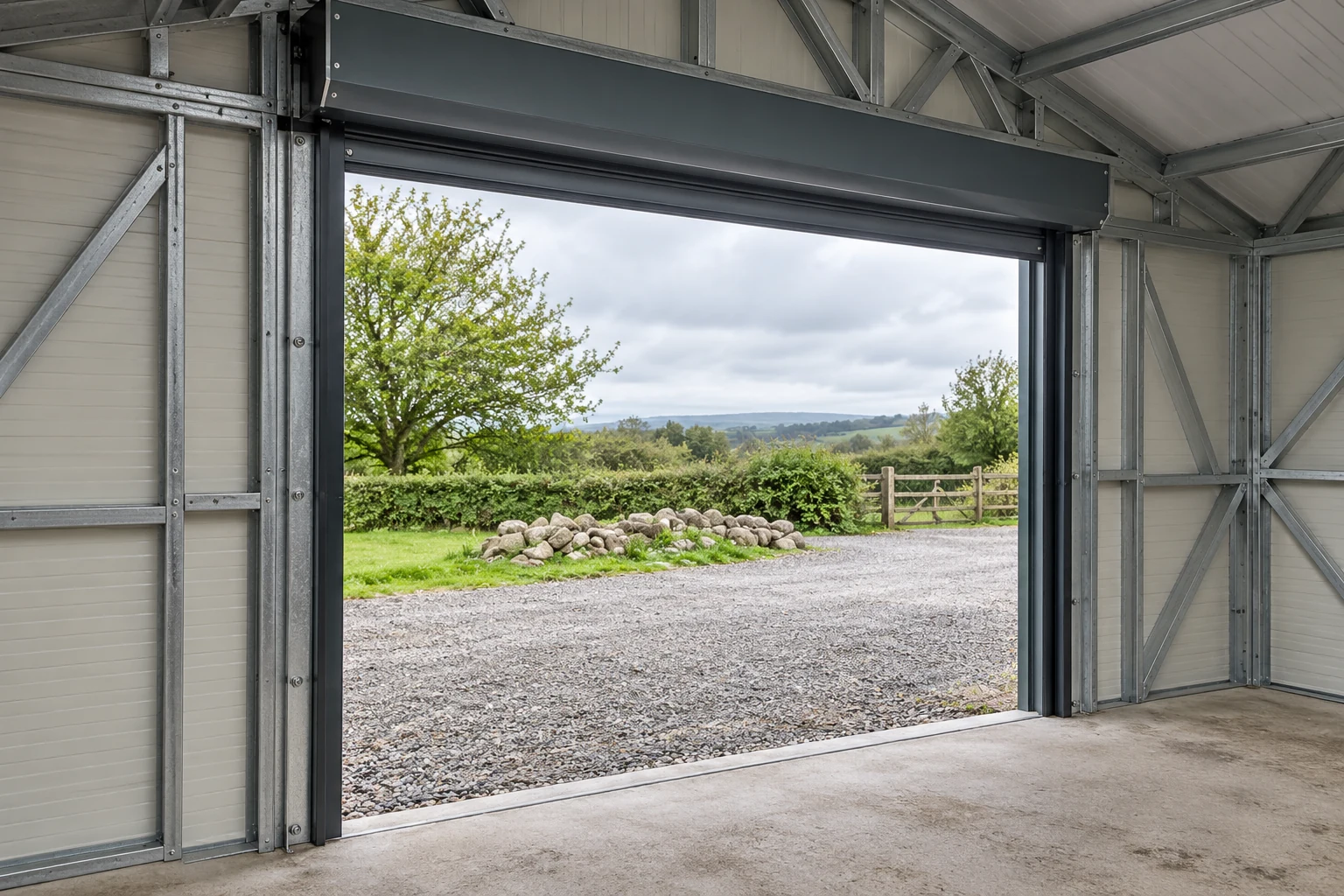

Fordern Sie lichte Breite und Höhe bei vollständig montiertem Garagentor in normaler offener Stellung an. Nennmaß des Tors, Rohbauöffnung und fertige Durchfahrt können sich auf unterschiedliche Begrenzungen beziehen. Lassen Sie den Lieferanten die maßgeblichen Flächen in der Zeichnung benennen, statt eine Größenbezeichnung ohne Messdefinition zu akzeptieren.

Bei der Höhe reicht der Bezug von der fertigen Fahrfläche bis zum niedrigsten relevanten Hindernis. Prüfen Sie die Torunterkante in der vereinbarten offenen Stellung, die Abdeckung oder Schienenanordnung, tragende Bauteile und installierte Gebäudetechnik. Bei der Breite berücksichtigen Sie Seitenführungen, Dichtungen, Schutzpfosten und andere Überstände in die Durchfahrt. Die Montageunterlagen des gewählten Torherstellers sollten dessen erforderlichen seitlichen und oberen Freiraum klären.

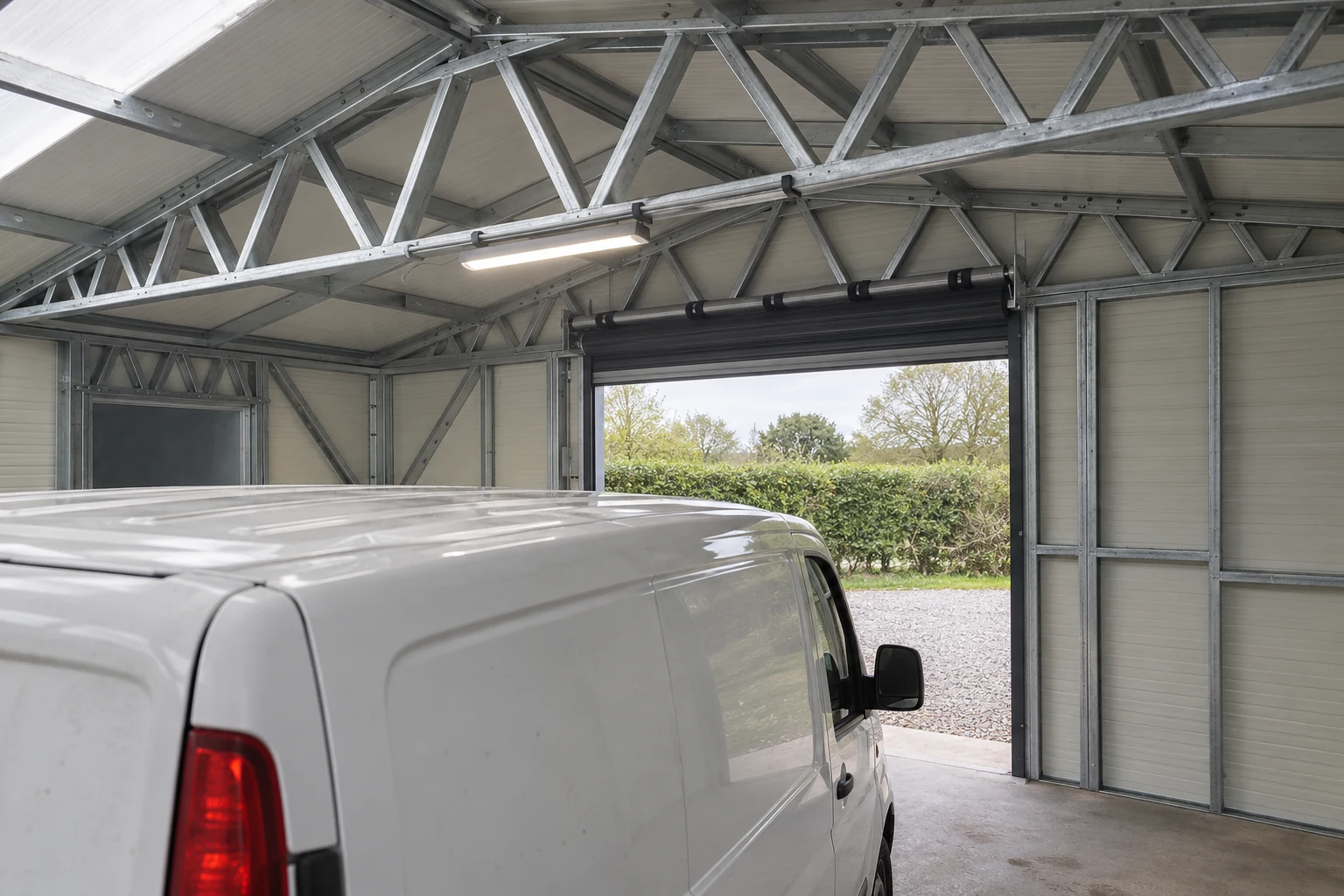

Gehen Sie nicht davon aus, dass sich Hindernisse nur am Tor befinden. Eine Leuchte, Kabelhalterung oder Lüftungseinrichtung weiter innen kann in den Fahrweg ragen. Die Hinweise der britischen HSE zu Fahrzeugen und Ladungen verlangen, die geringste Durchfahrtshöhe entlang des Wegs einschließlich der Gebäudetechnik zu messen. Sie nennen auch neue Fahrbahnbeläge und Neigungen als Gründe für eine erneute Prüfung. Das sind britische Hinweise zum betrieblichen Verkehr, keine weltweit geltende Mindestanforderung an Garagentore.

Stimmen Sie diese Elemente vor der Installation anhand des Plans für die Gebäudetechnik ab. Ein Elektroplan kann die Position eines Bauteils zeigen, ohne dessen Bezug zum Fahrzeug darzustellen. Überlagern Sie Fahrweg und Höhenhüllraum des Fahrzeugs, damit die Geräteposition zusammen mit den für Tor und Gebäude verantwortlichen Personen geprüft wird.

Die Dimensionen werden erst nach der Definition beider Grenzen subtrahiert.

Eine hypothetische fertige Öffnung von 3.000 mm lässt gegenüber den 2.474 mm Breite mit ausgeklappten Spiegeln des Ford-Beispiels insgesamt 526 mm frei, also nur bei perfekter Zentrierung 263 mm je Seite. Eine hypothetische lichte Höhe von 2.500 mm ist gegenüber dem angegebenen Maximum von 2.533 mm um 33 mm zu niedrig. Diese Beispiele setzen einen geraden, ebenen, unbehinderten statischen Vergleich voraus. Sie berücksichtigen keine Dachanbauten, Toleranzen, Bewegungen oder Betriebsspielräume und legen keine geeignete PQSE-Garagengröße fest.

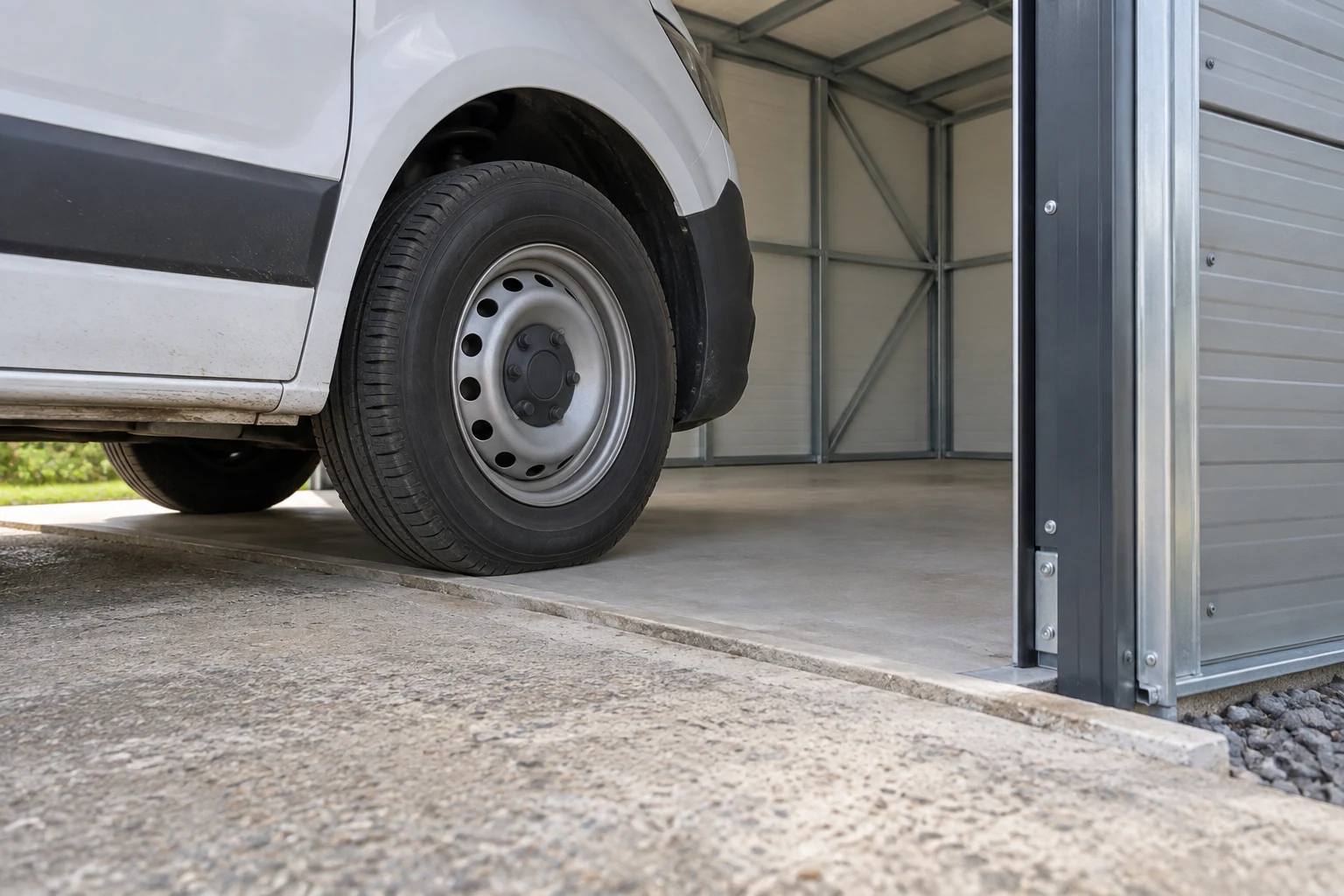

Beziehen Sie die Schwelle und das Anfahrtsprofil in die Höhenprüfung ein.

Ein Fahrzeug, das von einer geneigten Fläche auf eine ebene Fahrbahn fährt, ändert seine Ausrichtung. Das höchste Dachelement passiert die Öffnung entlang dieser dreidimensionalen Bahn. Eine einzelne, auf ebener Fläche gemessene Höhe beschreibt nicht alle Zwischenpositionen. Senden Sie dem zuständigen Planer das Geländeprofil und die fertigen Höhenangaben, anstatt der Broschürenhöhe willkürlich einen zusätzlichen Wert hinzuzufügen.

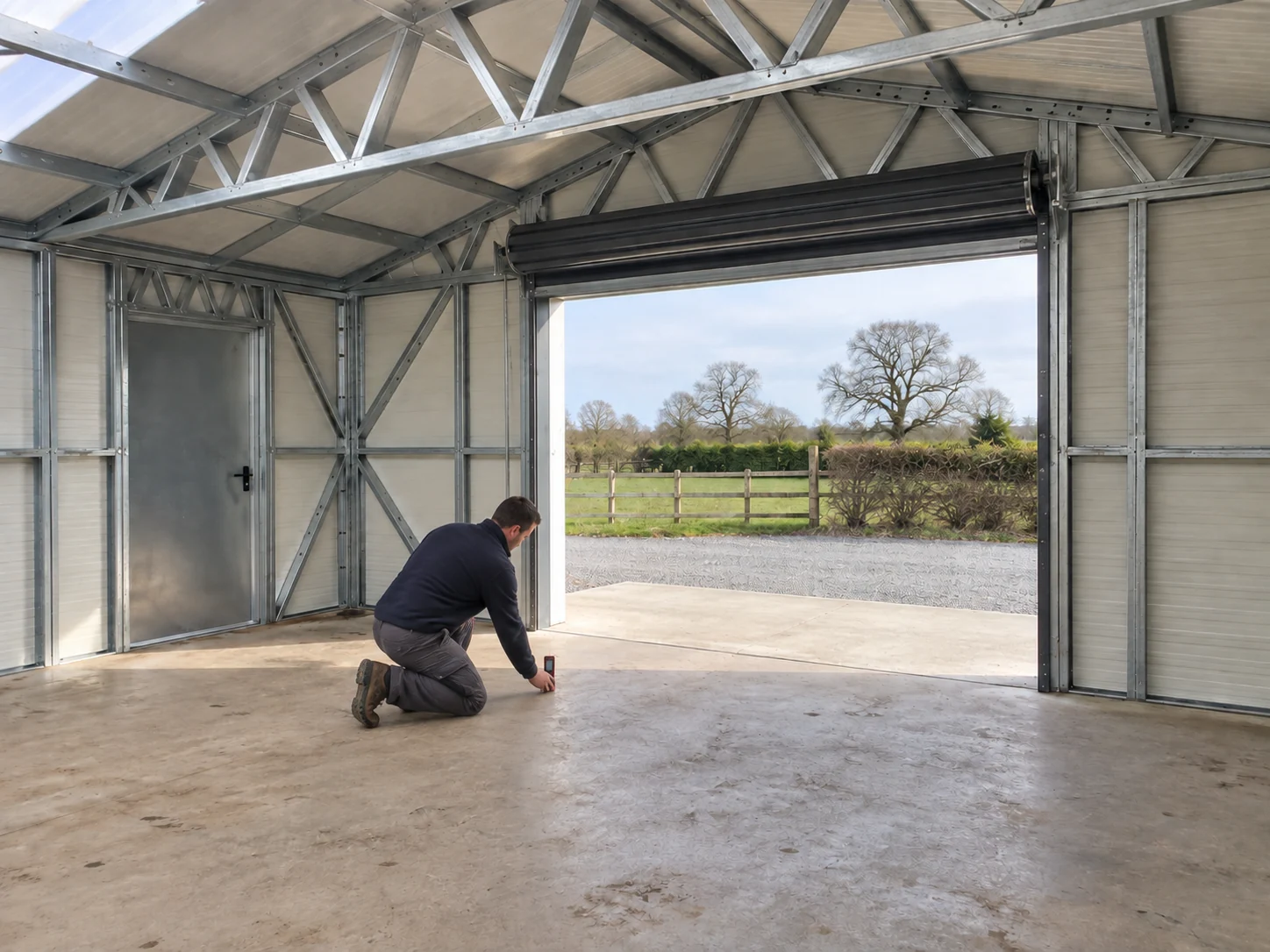

Bestimmen Sie den Messbezug, bevor Boden-, Vorplatz- und Schwellendetails festgelegt werden. Ein höherer Belag oder eine spätere Fahrbahnsanierung kann die im Angebot angenommene Durchfahrt verändern. Berücksichtigen Sie Entwässerungsgeometrie und Schutzdetails und prüfen Sie anschließend die fertige Ausführung. Allen Auftragnehmern muss klar sein, welche Fläche das Fahrzeug trägt und welche Fläche als Zeichnungsbezug dient.

Die Wasserführung bleibt eine eigenständige Planungsfrage. Der Leitfaden zur Garagenfeuchtigkeit nach dem Einstellen eines nassen Fahrzeugs behandelt die Ursachenanalyse nach der Nutzung. Hier geht es zunächst darum, ob die vereinbarte fertige Oberfläche und ihre Übergänge die Fahrzeugdurchfahrt ermöglichen. Ein Foto eines trockenen, scheinbar ebenen Vorplatzes belegt weder dessen Höhenlage noch seine Tragfähigkeit.

Prüfen Sie die gesamte Kurve, bevor Sie die Öffnungsbreite akzeptieren.

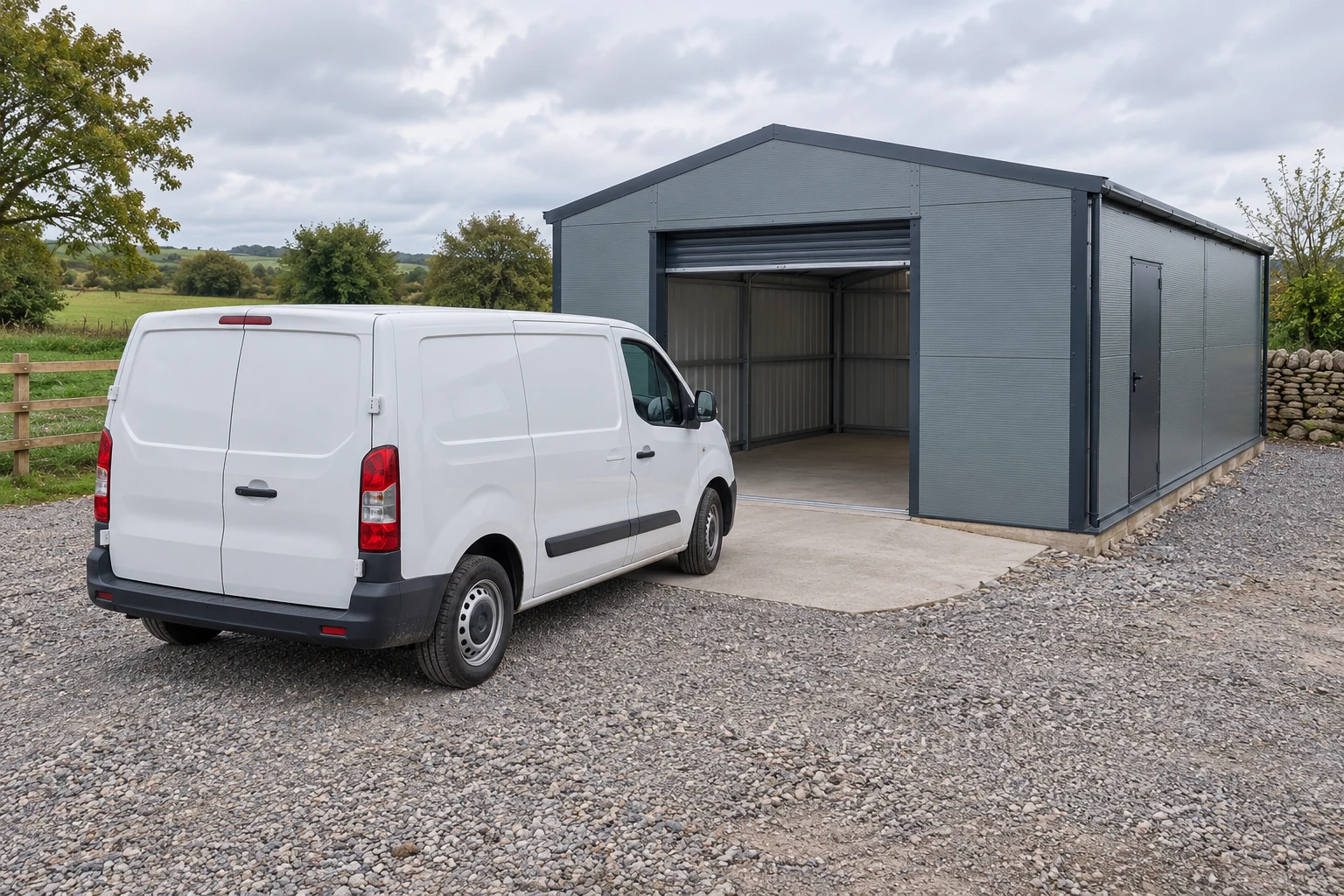

Ein Fahrzeug kann schräg auf eine Tür zufahren, weil ein Zaun, ein geparktes Fahrzeug oder ein Nachbargebäude eine gerade Ausrichtung verhindert. In dieser Position verändern sich Karosserie und Außenspiegel zur Türöffnung. Überprüfen Sie die Anfahrtsroute, die Kurve und den Punkt, an dem das Fahrzeug gerade steht. Die Türbreite ist eine Begrenzung dieser Route.

Der Wendekreis von Bordstein zu Bordstein im Ford-Beispiel beschreibt ein festgelegtes Maß der Radbahn; er beschreibt nicht den vollständigen Karosseriehüllraum von Wand zu Wand. Verwenden Sie für eine Schleppkurvenprüfung die passende Fahrzeuggeometrie einschließlich vorderer und hinterer Überstände und tatsächlicher Hindernisse am Standort. Ein aus einer Broschüre kopierter Kreis reicht nicht als Nachweis für eine beengte rechtwinklige Einfahrt.

Für einen Arbeitsplatz sollten Manöver und Fußgängerwege gemeinsam geplant werden. Die HSE-Richtlinien zum Rückwärtsfahren empfehlen Maßnahmen, die unnötiges Rückwärtsfahren reduzieren und Rückwärtsfahrbereiche, wo es weiterhin notwendig ist, kontrollieren. Das Projektteam sollte seine eigene Route bewerten; eine Person neben einer engen Öffnung zu positionieren, ersetzt nicht die Klärung der Geometrie und der Verkehrsführung.

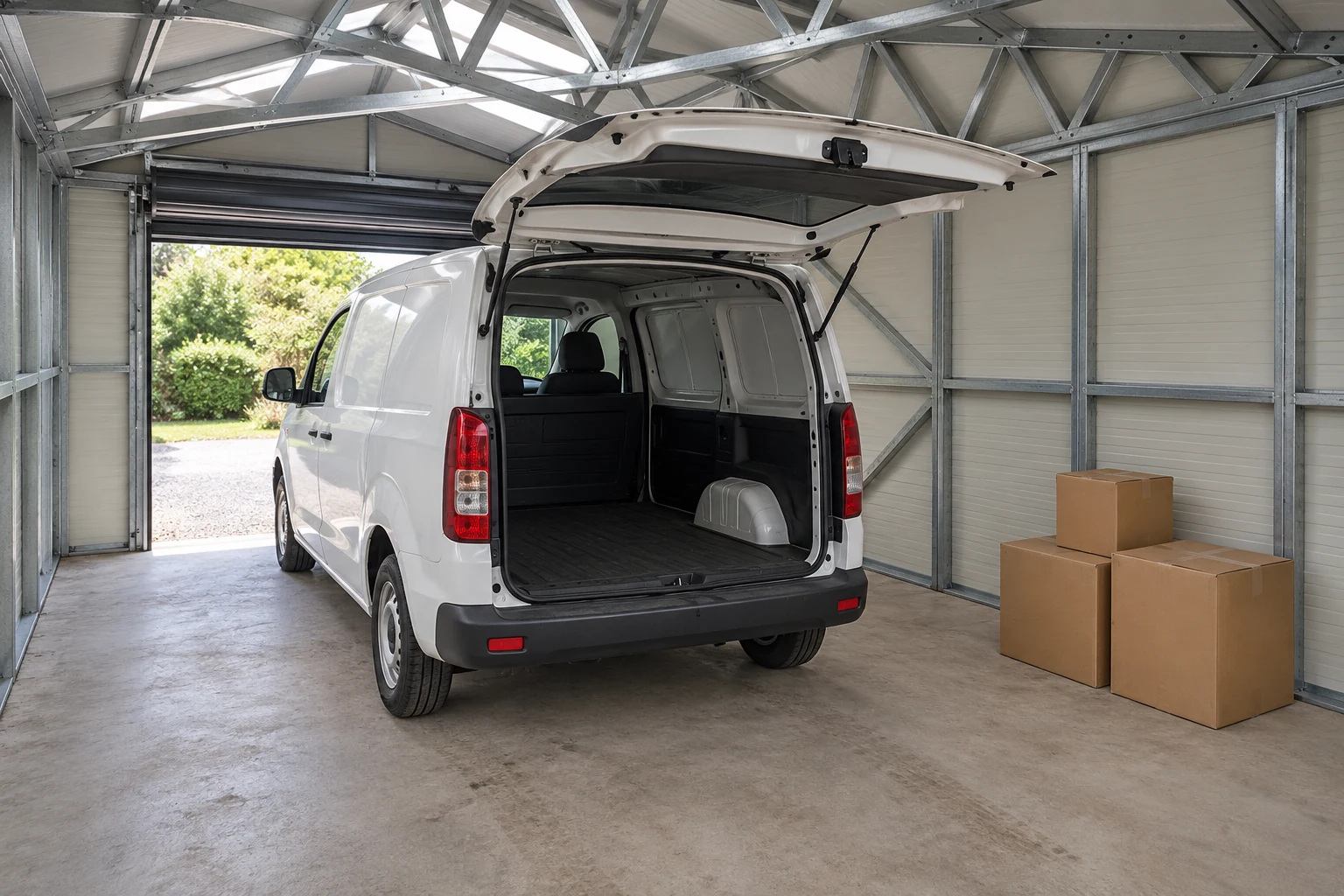

Überprüfen Sie die Heckklappe während ihrer gesamten Bewegung.

Die Länge bei geschlossener Heckklappe, die vollständig geöffnete Klappe und ihr Bewegungsweg dazwischen müssen getrennt geprüft werden. Eine Heckklappe kann in einer Zwischenstellung am weitesten nach hinten ragen. Wer nur ihre Endhöhe misst, kann einen Konflikt mit Garagentor, Wand oder Ausrüstung hinter dem Stoßfänger übersehen. Berücksichtigen Sie nach dem Öffnen auch die Person und den zu be- oder entladenden Gegenstand.

Eine Diskussion eines Grand Highlander-Besitzers vom April 2025 verdeutlicht den Unterschied: Der Besitzer fragte nach der Ausladung der Heckklappe nach hinten und stellte klar, dass eine Änderung der Öffnungshöhe diese Frage nicht beantwortete. Es ist ein älterer Erfahrungsbericht außerhalb des jüngeren Recherchezeitraums dieses Artikels. Er liefert keine Maße für ein anderes Fahrzeug oder eine modulare Garage.

Legen Sie die vorgesehene Parkposition fest, bevor Sie die Hecköffnung prüfen. Mehr Platz hinten kann den Raum vorne verringern, den Fahrerzugang verändern oder das Fahrzeug unter andere deckenseitige Ausrüstung bringen. Betrachten Sie diese Auswirkungen gemeinsam. Eine Klappe, die ohne Berührung öffnet, kann dennoch keinen praktikablen Platz zum Herausheben eines sperrigen Gegenstands lassen.

Beachten Sie für jede einstellbare Öffnungsweite die Anweisungen des Fahrzeugherstellers. Trennen Sie den Garagentormechanismus nicht, entfernen Sie keine Sicherheitseinrichtungen und nähern Sie sich nicht wiederholt einem vermuteten Kontaktpunkt, um den Anschlag zu ermitteln. Überprüfen Sie die geplante Anordnung anhand geeigneter Zeichnungen und gegebenenfalls durch eine von sachkundigen Personen durchgeführte kontrollierte Prüfung.

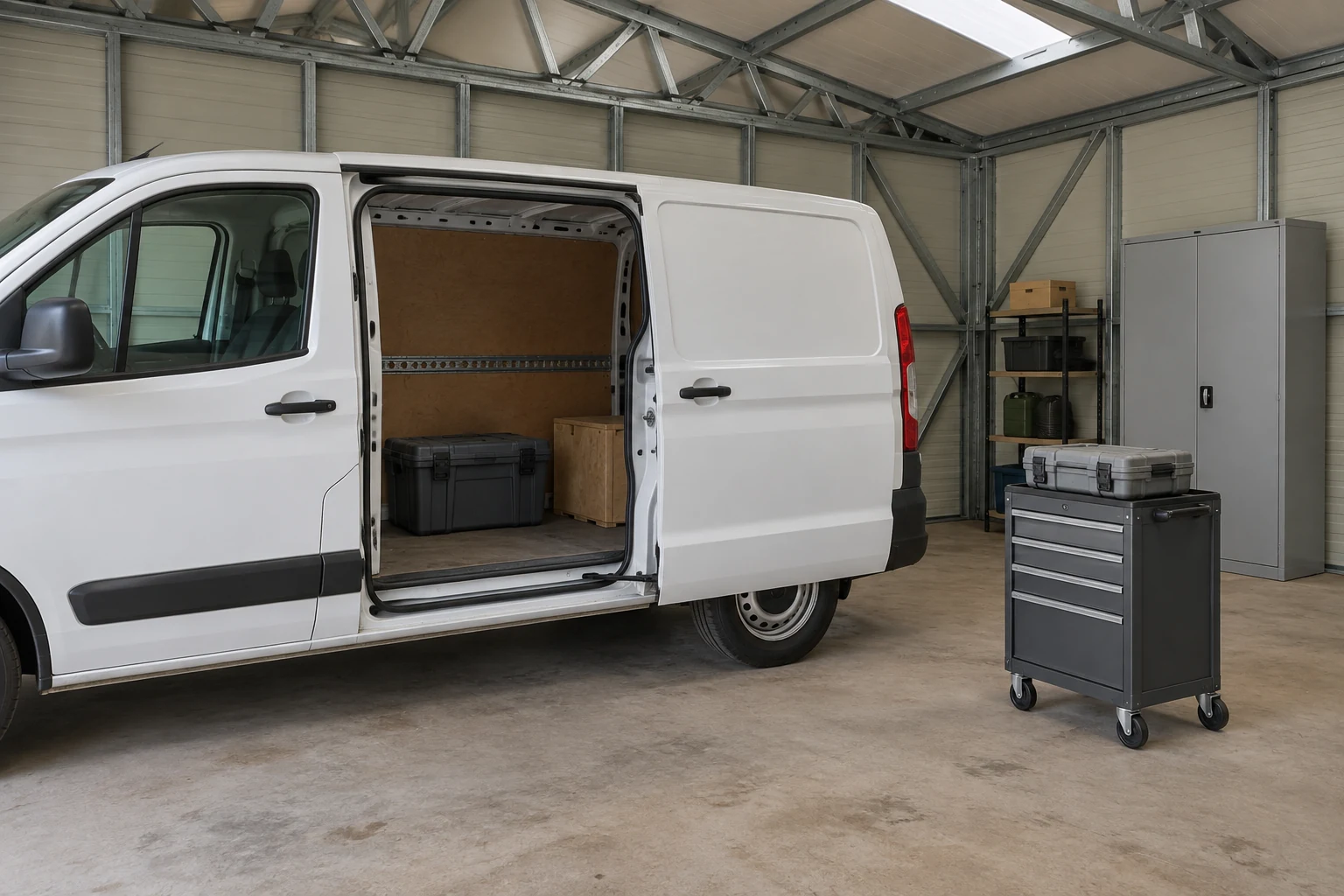

Platz für die Seitentür und die zu transportierende Ladung reservieren.

Eine Schiebetür vermeidet den gleichen Schwenkbereich wie eine Drehtür, doch sowohl das bewegliche Paneel als auch der Ladevorgang benötigen Platz. Prüfen Sie den genauen Schiebeweg und die Überstände. Beschreiben Sie anschließend den zu entnehmenden Gegenstand: Ein langer Koffer, ein Trolley oder ein Werkzeugbehälter erfordern unter Umständen eine andere Stehposition und einen anderen Weg als eine Person, die eine kleine Tasche herausnimmt.

Zeigen Sie, wohin die Ladung gebracht werden soll. Muss sich ein Schrank in denselben Gang öffnen, prüfen Sie die Abfolge bei gleichzeitig vorhandenem Fahrzeug und Schrank. Entscheidend ist, ob die Arbeit in der vorgesehenen Parkposition erfolgen kann, nicht ob jeder Gegenstand für sich in einen leeren Stellplatz passt. Der Leitfaden zur Lagergebäudeplanung erläutert die verwandte Unterscheidung zwischen Lagerstellfläche und Handhabungsraum.

Dokumentieren Sie, ob beim Be- oder Entladen ein weiteres Fahrzeug den benachbarten Stellplatz belegen darf. Eine Anordnung, die nur mit leerem Nachbarstellplatz funktioniert, kann akzeptabel sein, wenn diese Einschränkung zum Betriebsablauf passt. Sie sollte in Beschaffungsanforderungen und Betriebsplan ausdrücklich stehen und nicht erst auffallen, wenn zwei Teams gleichzeitig zurückkehren.

Ausstieg als eigene Abnahmeaufgabe behandeln

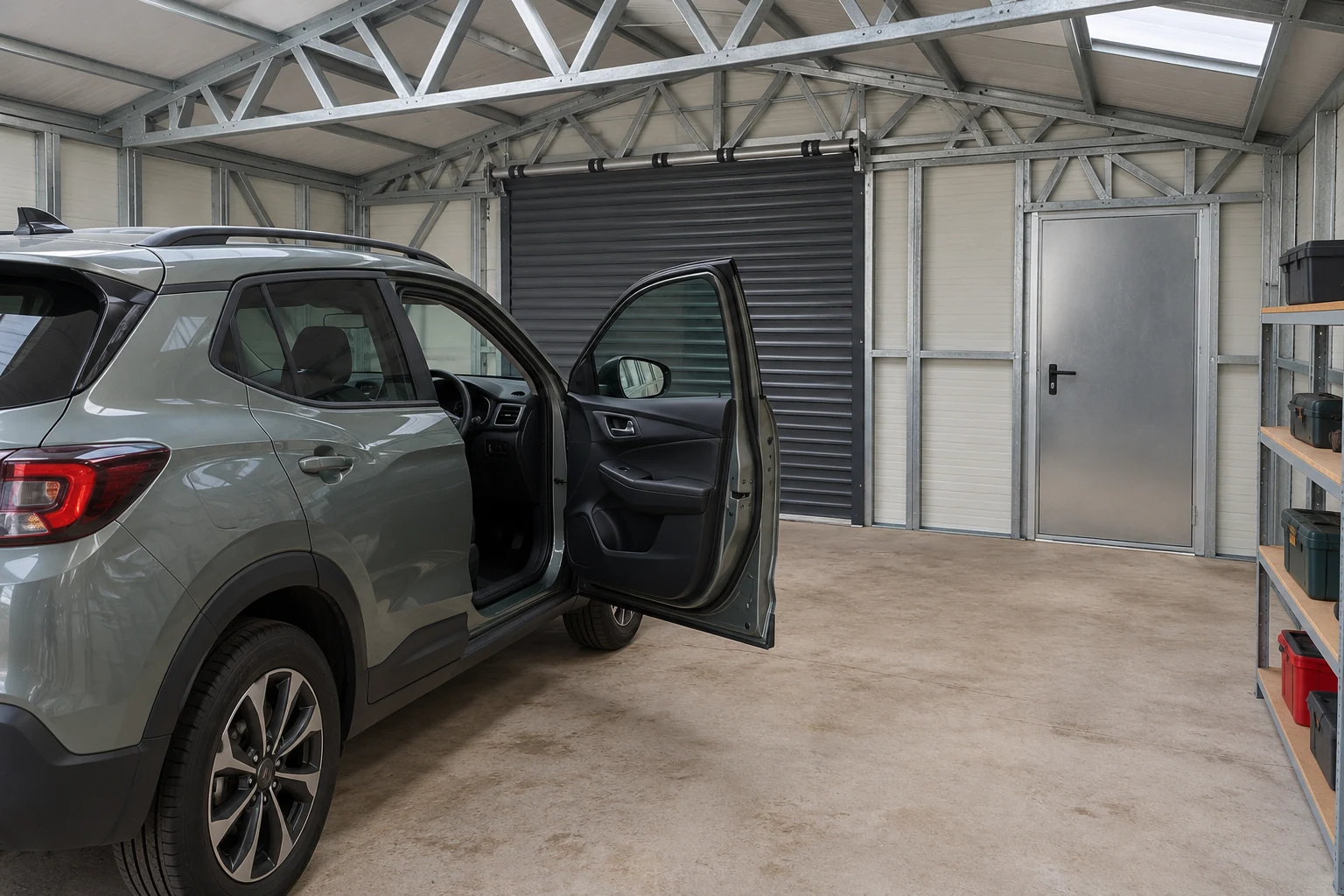

Die Fahrertür hat einen eigenen Öffnungswinkel, und die Person benötigt Platz, um auszusteigen und den Fußgängerweg zu erreichen. Stellen Sie die Parkposition im Verhältnis zu Wandvorsprüngen und Abstellflächen dar. Überprüfen Sie die tatsächlichen Nutzer und die von ihnen mitgeführten Gegenstände; der Spiegelspalt im Türrahmen beschreibt nicht den Platz neben dem Fahrzeug nach dem Parken.

Die Richtlinien der britischen HSE zur Fußgängertrennung empfehlen, wo immer möglich, separate Türen für Fußgänger und Fahrzeuge zu verwenden und Engstellen entlang von Wegen zu vermeiden. Sie schreiben keinen generellen Mindestabstand neben jedem geparkten Fahrzeug vor. Das zuständige Projektteam sollte die geeignete Lösung und die geltenden Anforderungen für das jeweilige Ziel festlegen.

Ein Schutzstreifen kann geringfügige Folgen eines Kontakts abmildern, jedoch nicht den fehlenden Arbeitsraum ersetzen. Legen Sie feste Lager- und Zugangspositionen fest, bevor Sie solche Details hinzufügen. Bei beengten Platzverhältnissen dokumentieren Sie, welche Tätigkeiten nach draußen verlegt werden müssen oder eine Umpositionierung des Fahrzeugs erfordern, und prüfen Sie, ob diese Anordnung dem regelmäßigen Gebrauch entspricht.

Jedem Freiraummaß einen überprüfbaren Bezug geben

Verwenden Sie die folgende Dokumentation, um Maße mit Zeichnungen zu verbinden. Tragen Sie tatsächliche Beobachtungen und Dokumentverweise ein; die leeren Felder sind beabsichtigt. Der Vergleich unbeschrifteter Breiten aus verschiedenen E-Mails verdeckt, ob eine Zahl ein Karosseriemaß, eine Rohbauöffnung oder eine fertige Durchfahrt beschreibt.

Bewahren Sie eine Zeichnungsrevision zusammen mit dem Datensatz auf. Bei Änderungen des Türmodells, des Bodenbelags oder des Fahrzeugzubehörs müssen die betroffenen Bereiche identifiziert und die entsprechenden Prüfungen wiederholt werden. Eine in einer früheren Konfiguration akzeptierte Breite darf nicht automatisch in eine andere Installation übernommen werden.

Die Beweise, die zur Kaufentscheidung führen, einvernehmlich festlegen

Vor der Auftragsbestätigung ist zwischen Maßhaltigkeit, struktureller, elektrischer und behördlicher Abnahme zu unterscheiden. Die Fahrzeugpassung allein garantiert weder die Bodenkapazität noch einen sicheren Werkstattbetrieb oder die Genehmigung vor Ort. Der Leitfaden zu Genehmigungen und Vorschriften erläutert, warum die Anforderungen am Bestimmungsort und der Verwendungszweck separat ermittelt werden müssen.

Vergleichen Sie Angebote unter gleichen Installationsbedingungen.

Bitten Sie alle Bieter, das gleiche Durchfahrtsberechnungsblatt einzureichen. Ein Angebot kann eine bauliche Öffnung angeben, während ein anderes den Durchgang nach Montage der Türführungen berechnet. Selbst übereinstimmende Zahlen beschreiben dann unterschiedliche Gegebenheiten. Listen Sie alle Bodenbeläge, Schutzpfosten oder Installationsarmaturen auf, die nicht in der Maßangabe enthalten sind, und benennen Sie die zuständige Person für die Koordination, bevor die Zeichnung angenommen wird.

Betriebsbeschränkungen sollten neben dem Angebot deutlich sichtbar sein. Ein Angebot, das das Einklappen der Außenspiegel, den Ausbau der Dachausrüstung oder einen freien angrenzenden Stellplatz erfordert, stellt eine andere Arbeitsanordnung dar als ein Angebot, das das normale Fahrzeug und die Durchführung paralleler Arbeiten akzeptiert. Der Käufer sollte entscheiden, ob diese Einschränkungen praktikabel sind, anstatt sie als unsichtbaren Ersatz für Platz zu betrachten. Bleibt ein Maß vorläufig, bis das Türmodell ausgewählt ist, sollte diese Entscheidung als offen gekennzeichnet und die aktualisierte Einbauzeichnung angefordert werden, bevor man sich auf den Wert verlässt.

Vereinbaren Sie, wie die fertige Installation überprüft wird, ohne dass Personen durch enge Manöver oder sich bewegende Türsysteme gefährdet werden. Dokumentieren Sie die Ergebnisse anhand desselben Fahrzeugs und Aufgabenplans, der für das Angebot verwendet wurde. Bei Abweichungen klären Sie die Ursache mit dem zuständigen Lieferanten oder Planer und bewahren Sie die schriftliche Änderung auf. Behandeln Sie einen zukünftigen Austausch von Fahrzeug, Regal oder Schrank als neue Anpassungsfrage.

Häufig gestellte Fragen zur Fahrzeugpassung von Modulgaragen

Kann ich die in der Broschüre angegebene Fahrzeugbreite zur Auswahl des Garagentors verwenden?

Erst nach Prüfung der Definition und der genauen Konfiguration. Ein Karosseriemaß kann die Spiegel auslassen; ein umgebautes Fahrzeug kann weitere Überstände haben. Vergleichen Sie den relevanten Außenhüllraum mit der montierten lichten Durchfahrt und prüfen Sie danach Zufahrt und Betriebsspielraum.

Beweist eine positive Freiraumberechnung, dass das Fahrzeug sicher passt?

Sie belegt eine Differenz zwischen gewählten Zahlen unter den angegebenen Annahmen. Eine schräge Einfahrt, wechselnde Höhenlagen, Anbauten, Torbewegung, Personen oder Messunsicherheit berücksichtigt sie nicht. Schließen Sie diese Prüfungen ab, bevor Sie die Anordnung akzeptieren.

Löst eine geringere Heckklappenöffnungshöhe ein Problem mit dem Freiraum nach hinten?

Nicht unbedingt. Höhe und Ausladung nach hinten sind getrennte Aspekte der Bewegung. Prüfen Sie den gesamten Weg der tatsächlichen Heckklappe und den Ladevorgang nach den Herstelleranweisungen, statt ihre Endstellung als einzigen möglichen Konfliktpunkt anzusehen.

Welche Angaben gehören in eine Anfrage zur Fahrzeugpassung in der Garage?

Übermitteln Sie Fahrzeugkonfiguration, Fotos der angebauten Ausrüstung, Maße mit ihren Definitionen, Lageplan und Höhenlagen sowie die erforderlichen Tätigkeiten am geparkten Fahrzeug. Nutzen Sie die Lösung für modulare Garagen von PQSE als Ausgangspunkt Ihrer Anfrage und fordern Sie einen auf diese Unterlagen bezogenen Vorschlag an. Unbekannte Maße sollten als offene Fragen benannt bleiben.

Quellen und Umfang

Die Ford-Daten gelten nur für die bezeichnete Konfiguration der britischen Broschüre. Die Aufbaurichtlinie ist nordamerikanisch und dient als Beispiel für Dokumentation, nicht als britische Fahrzeugfreigabe. Die HSE-Quellen betreffen betrieblichen Verkehr in Großbritannien; für die tatsächliche Installation sind Regeln am Bestimmungsort und projektspezifische Beurteilungen maßgeblich. Die verlinkte Besitzerdiskussion ist ein älterer individueller Erfahrungsbericht. Hier werden keine PQSE-Garagenmaße, Kundentestergebnisse oder allgemeingültigen Freiraumzuschläge festgelegt.
