Baustellenräume in Bauabschnitten in Indonesien

Eine Baustelle benötigt selten dieselben Räume über die gesamte Bauzeit. Bei diesem Projekt in Indonesien benötigte ein Bauunternehmer temporäre Räume, die mit dem Eintreffen weiterer Gewerke erweitert und beim Abbau wieder reduziert werden konnten. PQSE House war für die Modulbauweise verantwortlich. Der bestätigte Auftrag konzentrierte sich auf zwei Aspekte: eine Modulanordnung, die die Laufwege über die verschiedenen Bauphasen hinweg erhält, und Versorgungsanschlüsse, die auch beim Versetzen der Räume erreichbar bleiben.

Diese Kurzbeschreibung ist für Käufer, die Anlagen mit gestaffelten Bauabschnitten vergleichen, hilfreich, da die nächste Änderung genauso wichtig ist wie die erste. Ein Raum in einem Erweiterungsbereich mag heute praktisch sein, kann aber später hinderlich werden. Ein Versorgungsanschluss, der hinter einem angrenzenden Modul verborgen ist, mag bei der Anlieferung zugänglich sein, aber nach dem Wachstum des Komplexes schwer zu warten. Die Aufgabe des Käufers besteht darin, diese Konflikte zu erkennen, bevor der Bauzeitplan und die Bauarbeiten festgelegt werden.

Das Indonesien-Kurzprofil und die verfügbaren Projektansichten

Die Projektinformationen bestätigen Land, Verwendungszweck des Bauunternehmens und die Verantwortung von PQSE House für die Modulgebäudearbeiten. Sie liefern keinen verifizierten Kundennamen, keine Modulstückzahl, kein Montageprogramm, keine genehmigte Belegung und kein gemessenes Betriebsergebnis. Die folgende Erörterung entwickelt dokumentierte Planungsprioritäten zu Fragen für vergleichbare Käufe. Sie ergänzt keine unbelegten Spezifikationen und berichtet keine Erweiterungsabfolge als auf diesem Standort beobachtetes Ereignis.

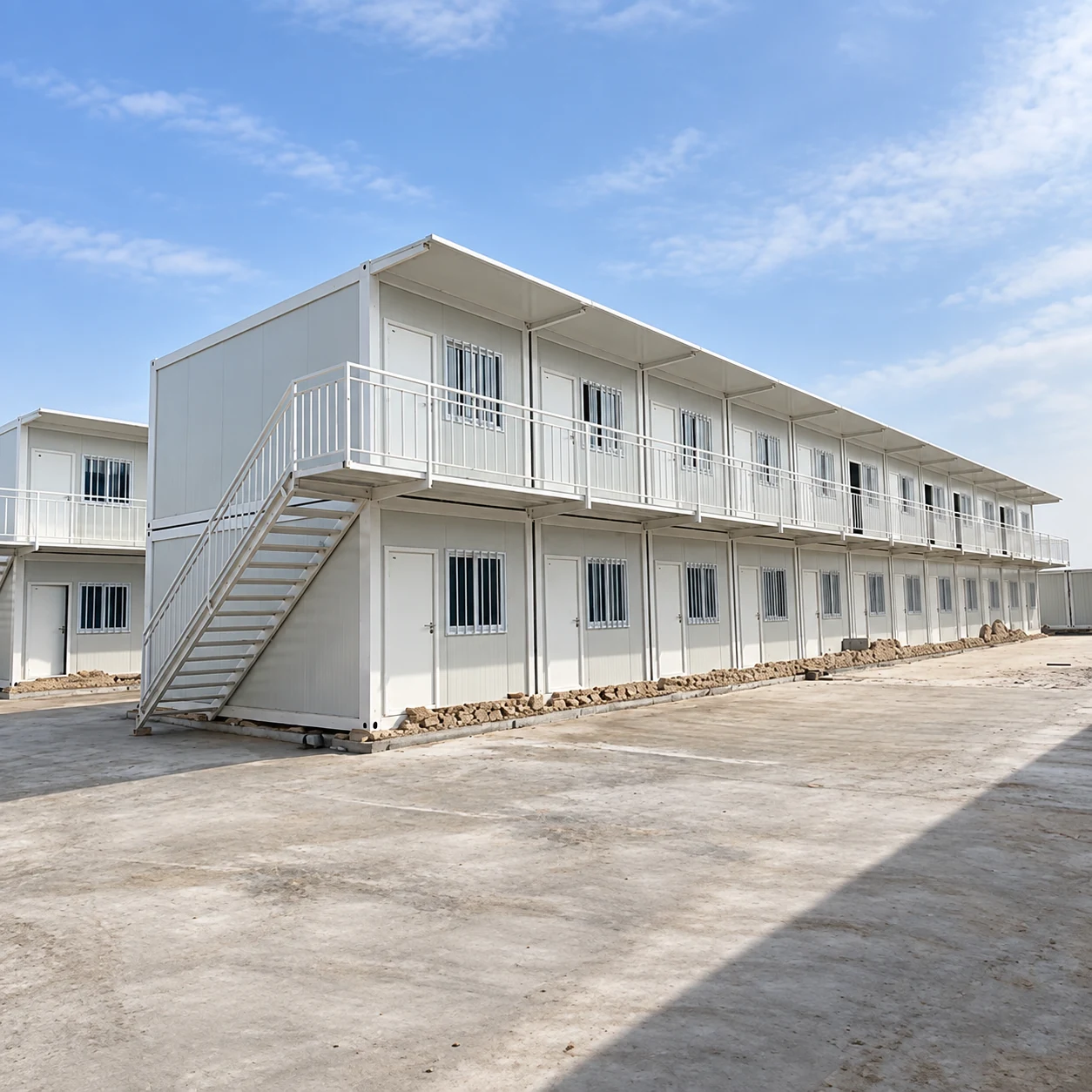

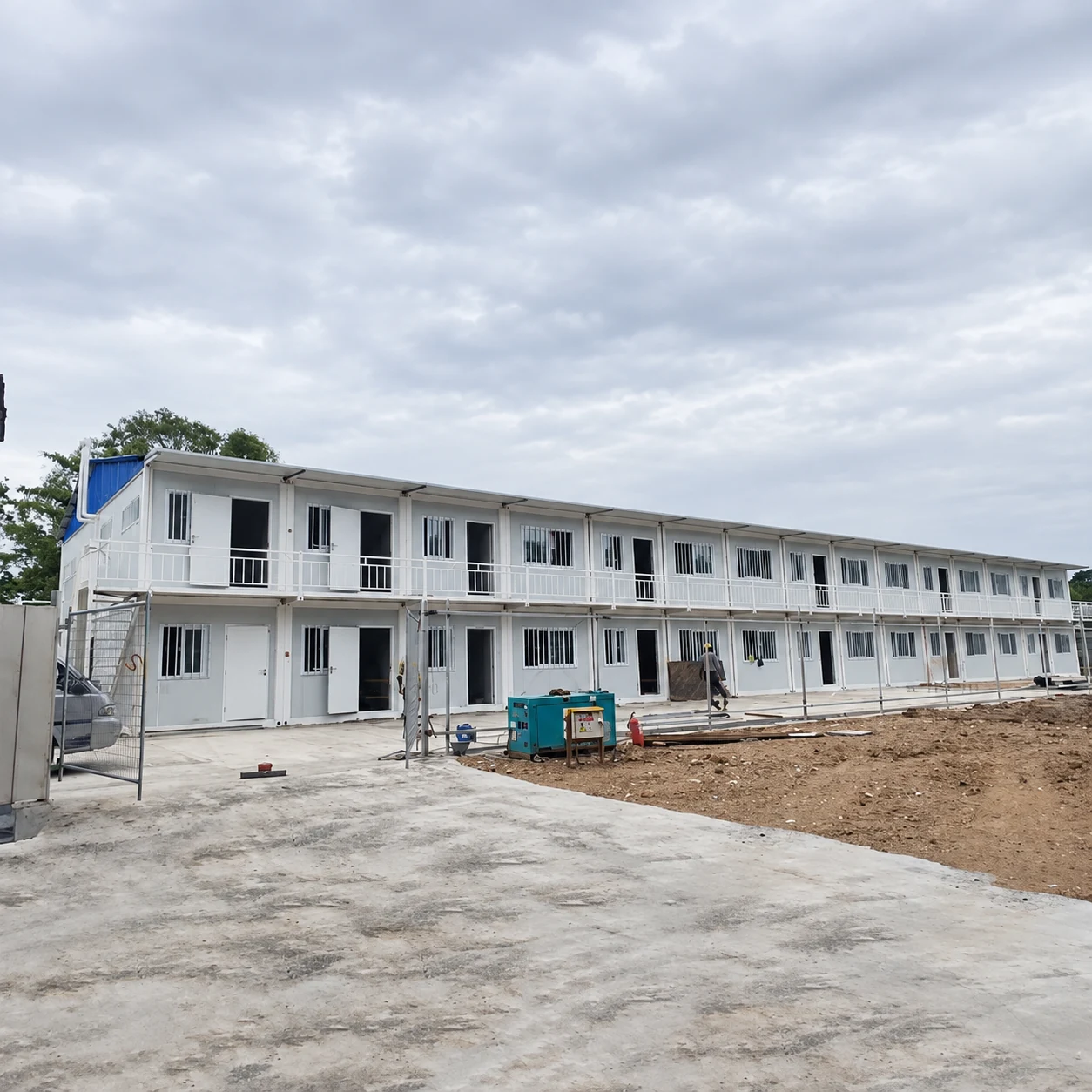

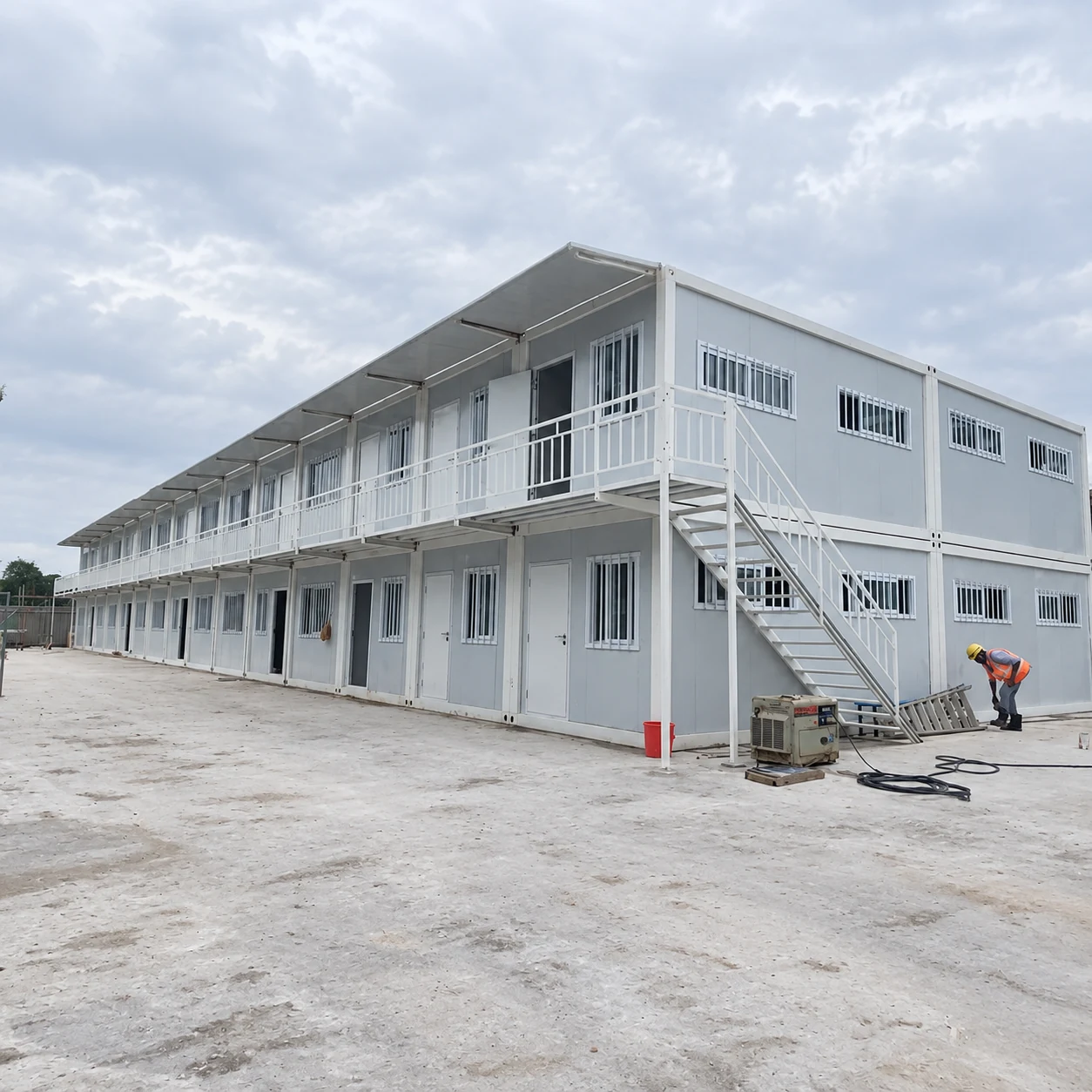

Die stimmige Außenansicht dieses Projekts zeigt ein langgestrecktes, zweigeschossiges, weißes Gebäude mit Satteldach, einem oberen Zugangssteg und einer Außentreppe. Verschiedene Ansichten zeigen die fertigen Betonzufahrten und die laufenden Arbeiten im Außenbereich. Diese sichtbaren Merkmale verdeutlichen, warum die Schnittstelle zwischen einem Raumeingang und dem umliegenden Gelände besondere Beachtung verdient. Sie geben jedoch keine Auskunft über die Fundamentkonstruktion, die genehmigte Fluchtwegkapazität, den elektrischen Schutz oder die Reihenfolge der Raumbelegung.

Für Käufer einer ähnlichen Baustellenbüroanordnung ist eine mit dem Hauptbauprogramm verbundene Betriebsbeschreibung der Ausgangspunkt. Benennen Sie Räume für die Baustelleneinrichtung, veränderte Funktionen beim Eintreffen zusätzlicher Nachunternehmer und bis zur Schlussübergabe benötigte Einrichtungen. Nutzen Sie Projektansichten für Zugang und Gebäudeform; entscheiden Sie die vorgeschlagene Montage anhand aktueller Zeichnungen.

Erstellen Sie einen Raumplan für jede Arbeitsphase

Eine einmalige Erfassung der maximalen Personenzahl beschreibt ein mehrphasiges Projekt nur unvollständig. Die Nutzer von Besprechungsräumen, Dokumentenbüros und Umkleideräumen treffen möglicherweise zu unterschiedlichen Zeiten ein und haben unterschiedliche Nutzungsmuster. Beginnen Sie mit den Funktionen und den gleichzeitigen Nutzern. Verknüpfen Sie diese Funktionen anschließend mit dem Projektprogramm des Auftragnehmers, einschließlich sich überschneidender Gewerke und des kleineren Teams, das für Tests, Mängelbehebung und Projektabschluss zuständig ist.

Eine hilfreiche Raumliste trennt Raumidentität und Raumposition. Geben Sie jedem vorgeschlagenen Raum Kennung und Verwendungszweck und zeigen Sie seine Position auf jedem relevanten Standortplan. Wird ein Bauleiterbüro später zum Nachunternehmerbüro, sollte die Liste Änderungen bei Möbeln, Gebäudetechnik und Zugang erklären. Ein leeres Feld „künftiges Modul“ zeigt nicht, ob der nächste Abschnitt betrieblich bereit ist.

Dies ist ein Beschaffungsarbeitsblatt, keine dokumentierte Chronologie der indonesischen Installation. Es zeigt Abhängigkeiten: Ist ein späterer Raum für Zugang oder Versorgung auf einen ersten Raum angewiesen, verändert dessen Entfernung den Komplex. Tragen Sie dies in die Raumliste ein und lassen Sie zuständige Planung und Standortteam die Abhängigkeit vor Vereinbarung eines Abtransporttermins lösen.

Reservieren Sie das Modulraster und seine Gehwege zusammen

Das Raster sollte mehr als nur die Außenkanten der Gebäude beschreiben. Es sollte Eingänge, Treppenaufgänge, Wege zwischen den Räumen, Wartungszugänge sowie Bereiche für Anlieferung oder späteren Abtransport umfassen. Unterscheiden Sie zwischen Flächen, die für einen Anbau zur Verfügung stehen, und Flächen, die für die Funktion des bestehenden Gebäudes erforderlich sind. Andernfalls kann der scheinbar freie Streifen neben einem Raum, obwohl er bisher als Durchgang diente, zum nächsten Bauplatz werden.

Fordern Sie für jede relevante Bauphase eine separate Übersichtszeichnung an. Eine endgültige Zeichnung, die die erste überlagert, kann verschleiern, welcher Weg während der Übergangsphase offen bleibt. Der Auftragnehmer sollte in jeder Version einen normalen Weg vom Baustelleneingang zu einem belegten Raum nachvollziehen können. Die gleiche Prüfung sollte auch Besucher, Mitarbeiter im Wechsel zwischen verschiedenen Bereichen und das Serviceteam berücksichtigen.

Die Hinweise zum Baustellenverkehr der britischen Health and Safety Executive betonen Fußgängertrennung, nutzbare Wege, Querungen, Sicht und Vermeidung von Hindernissen, die Menschen in Fahrzeugwege lenken. Dies sind hilfreiche Prüfthemen für diese Anforderungen. Die britischen Rechtsaussagen sind weder indonesische Regeln noch ein Nachweis, dass der abgebildete Komplex eine Verkehrssicherheitsprüfung bestanden hat.

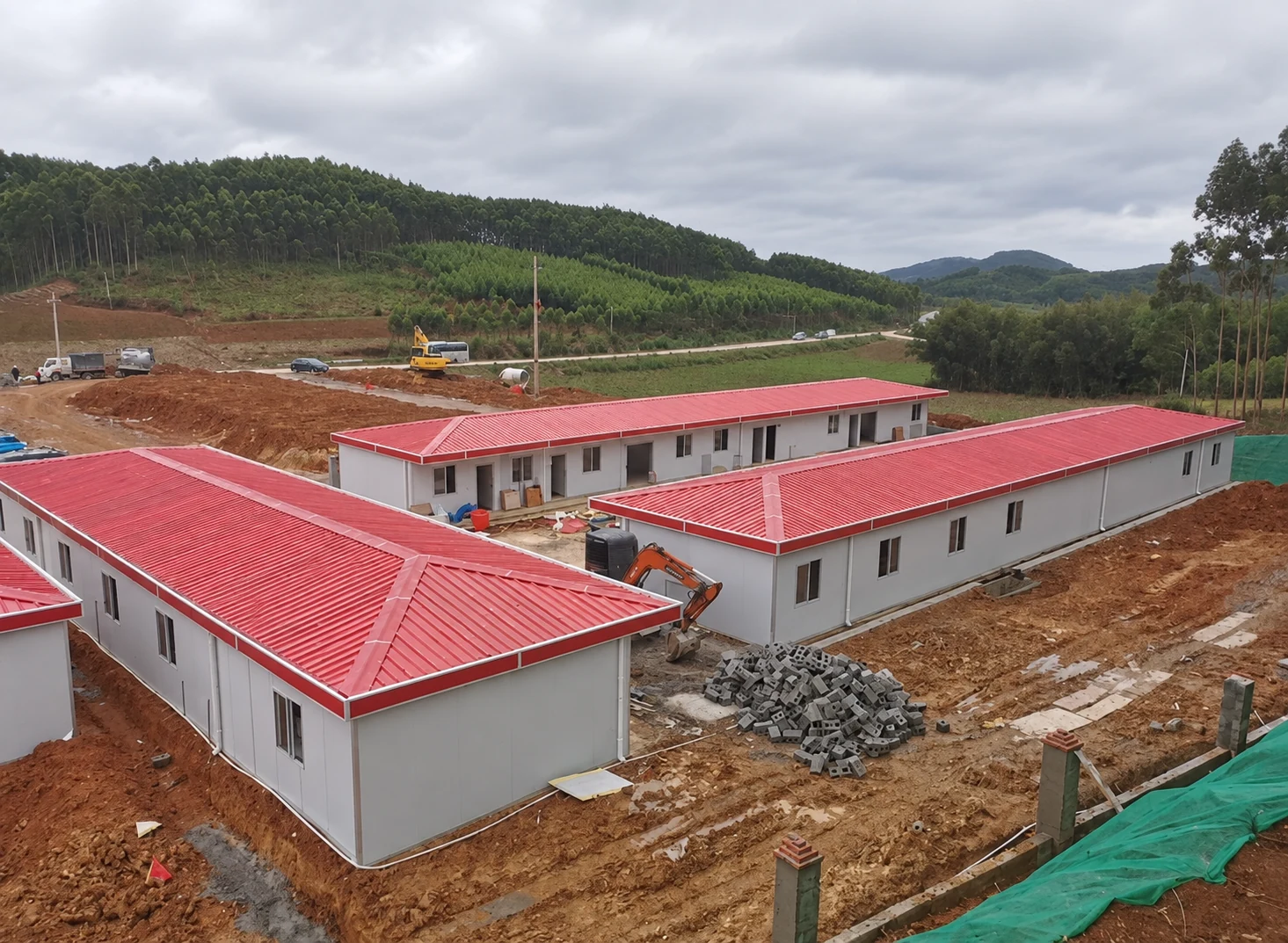

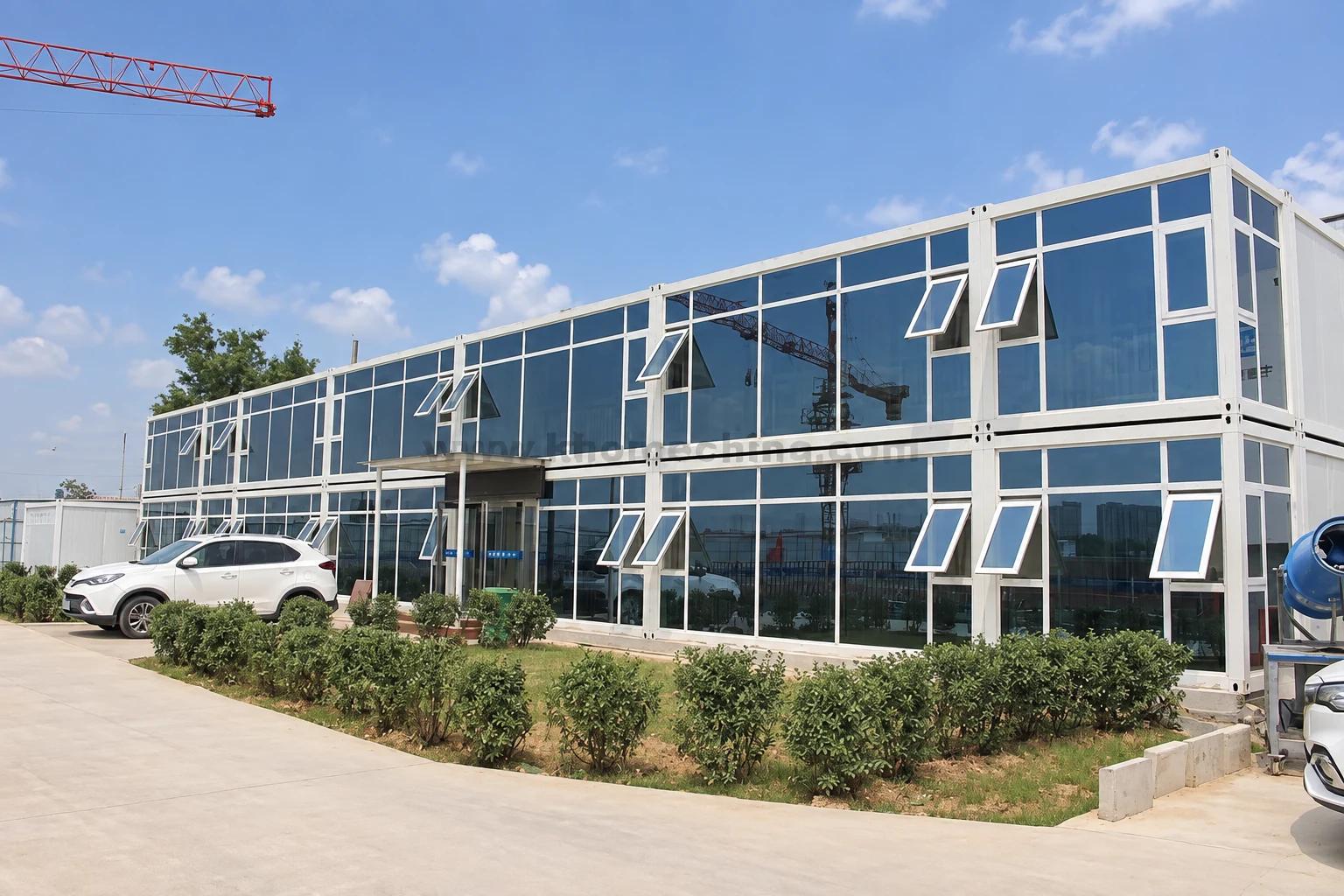

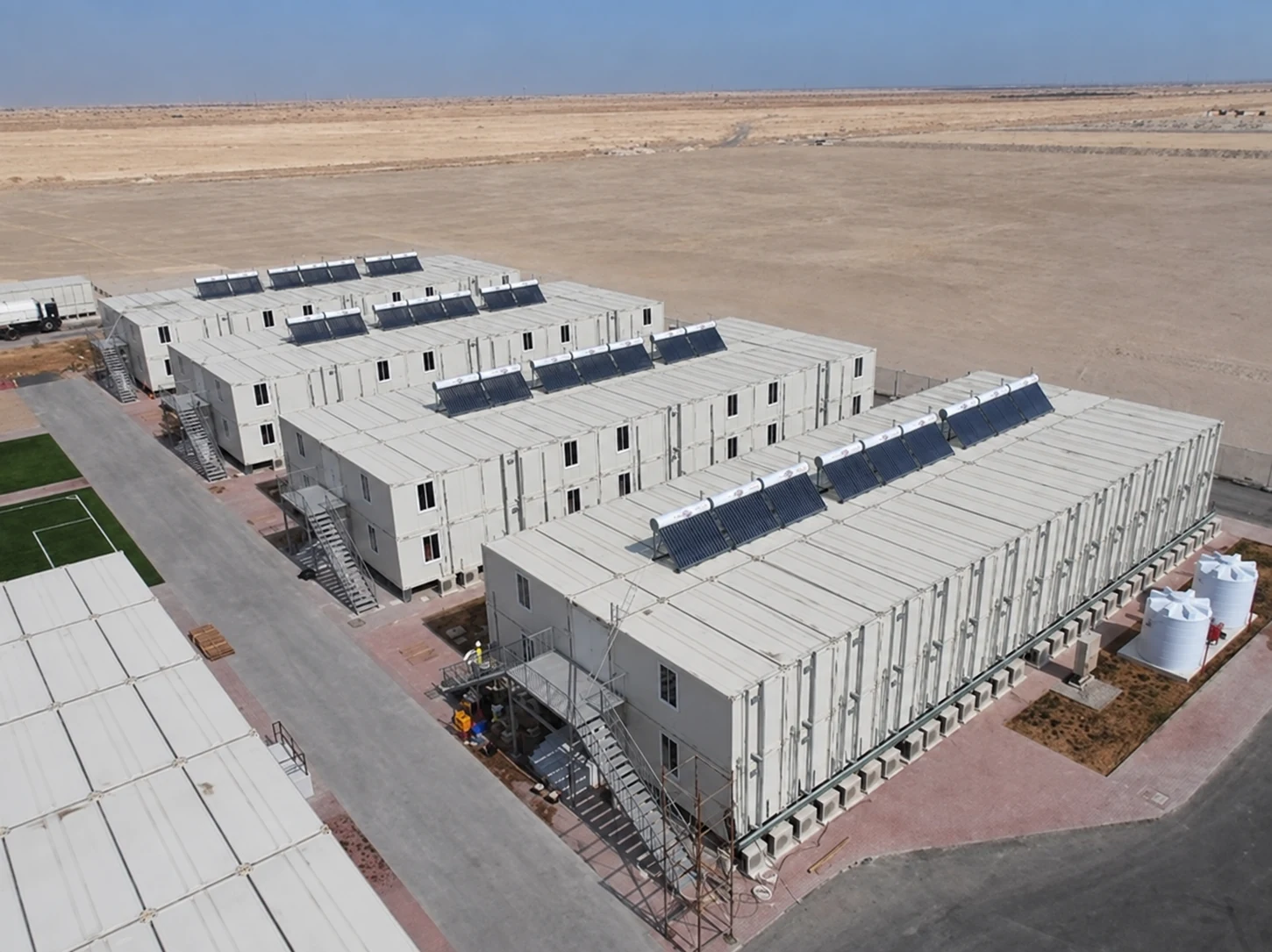

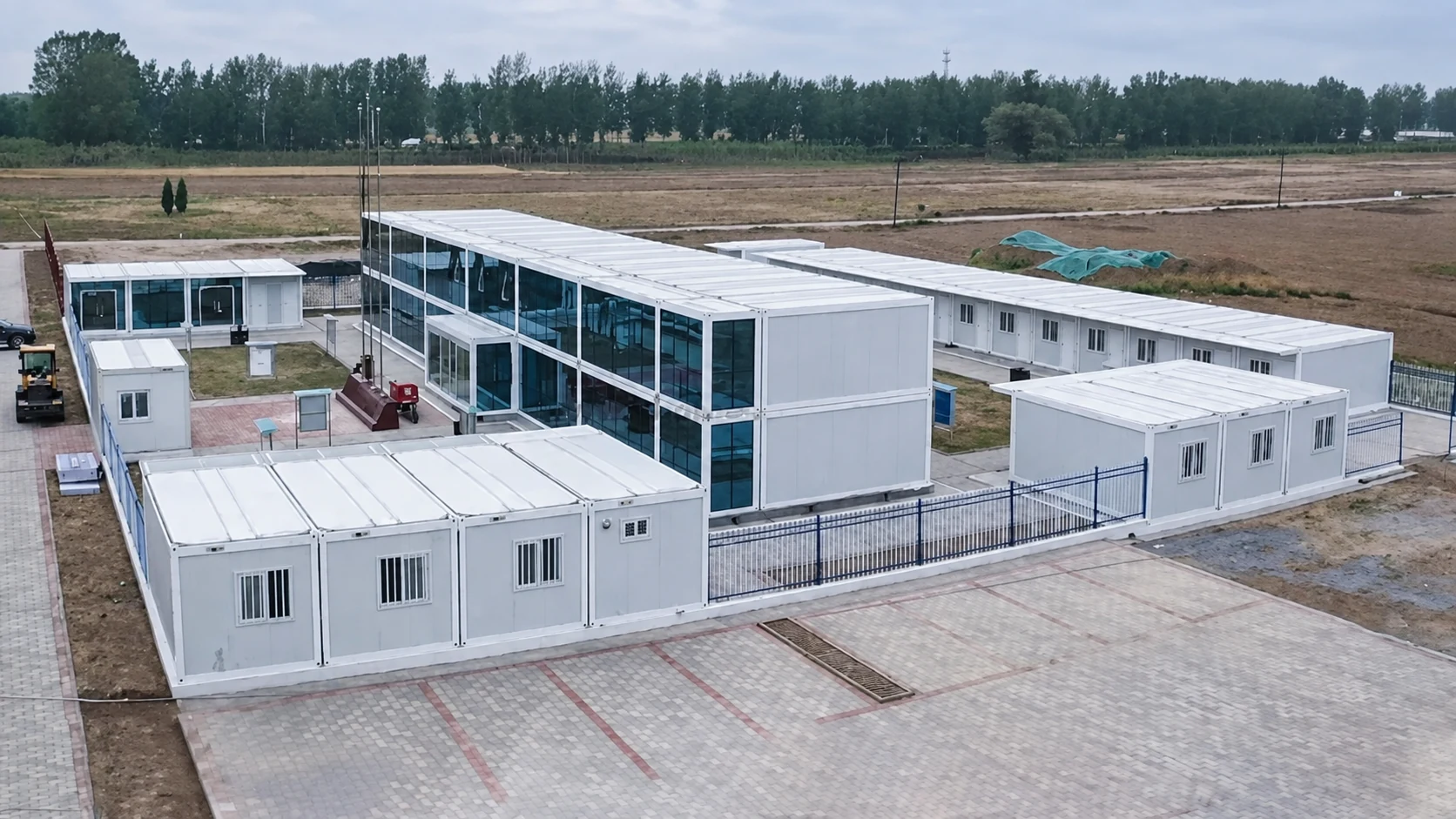

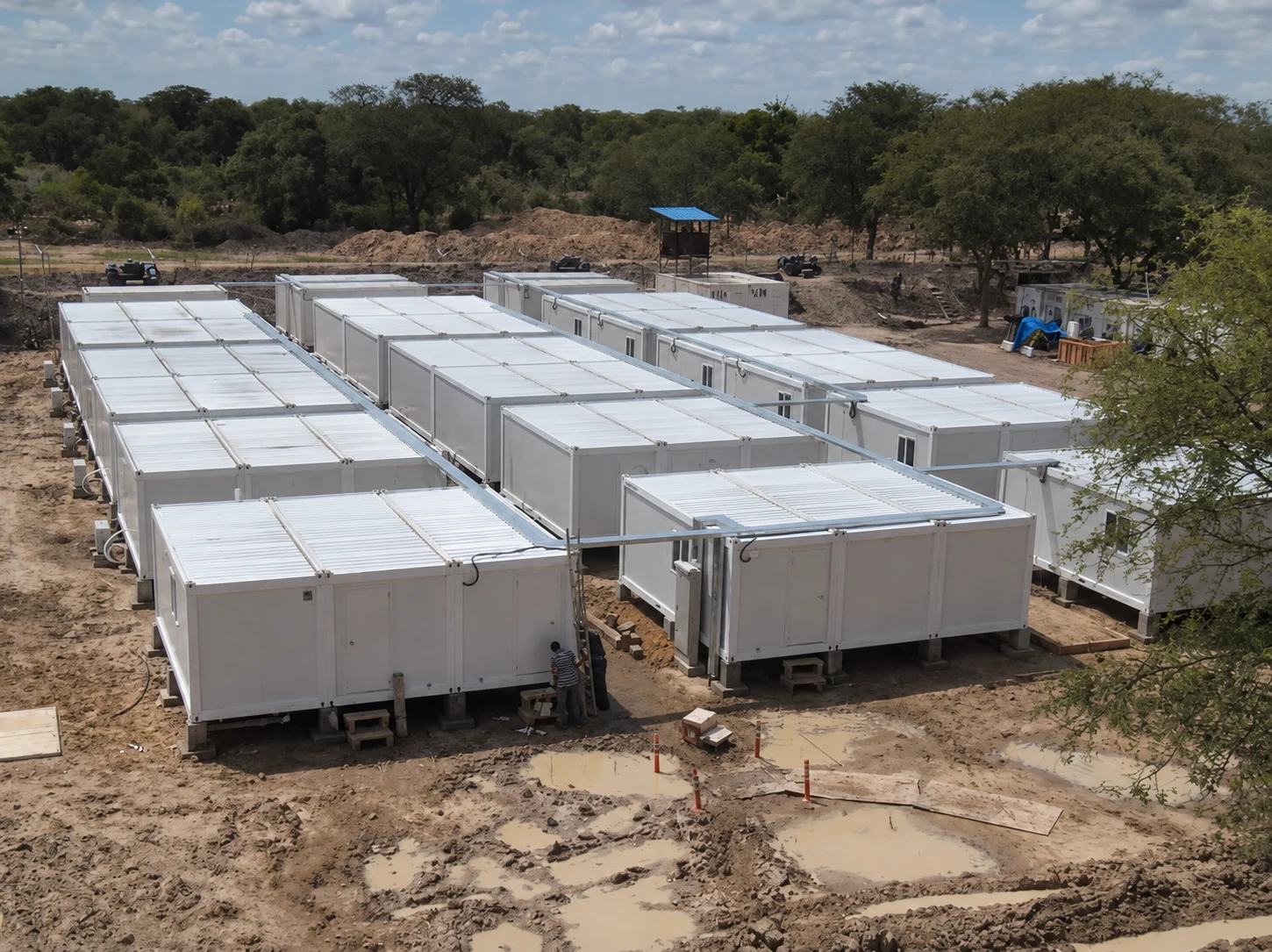

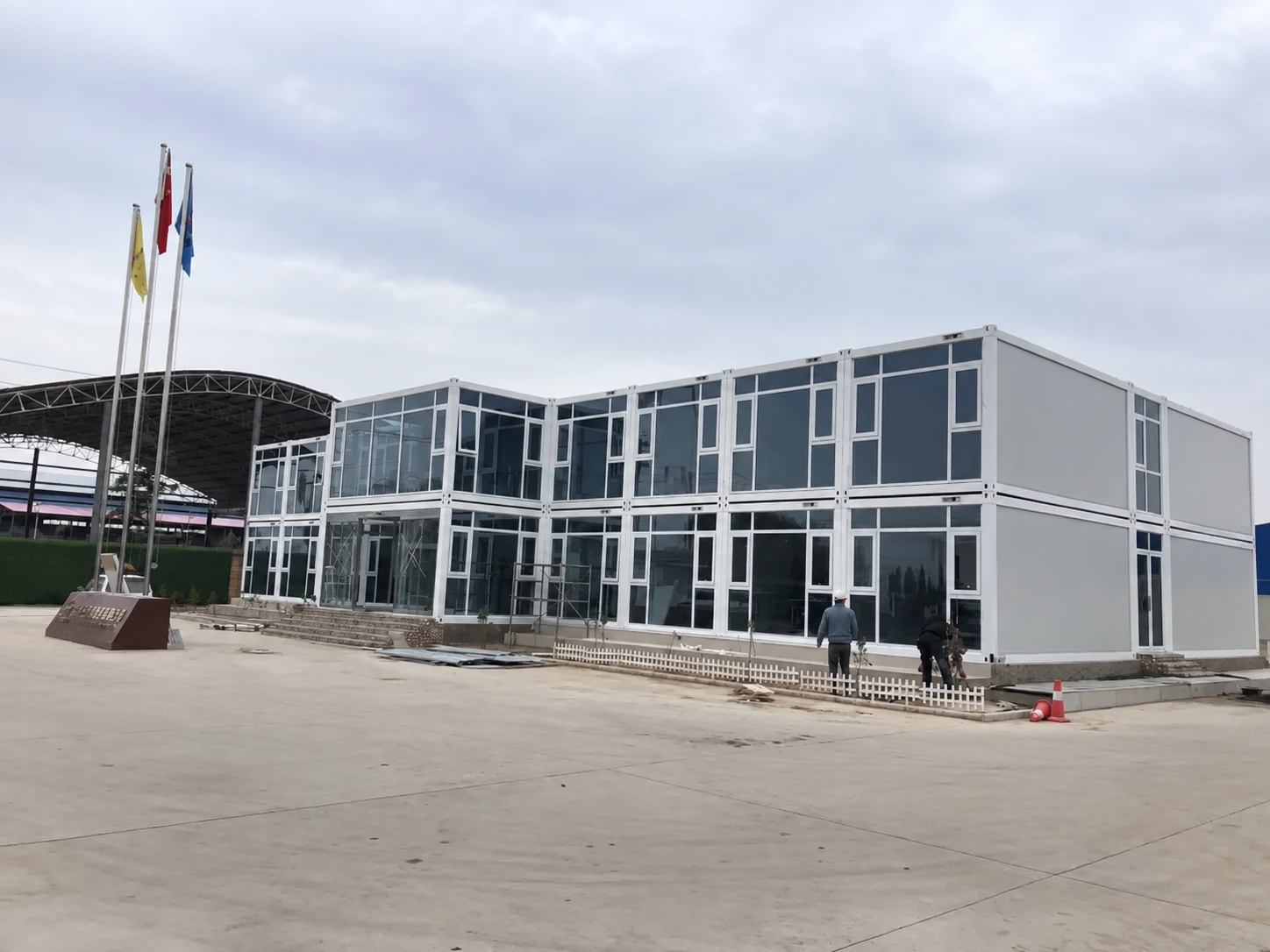

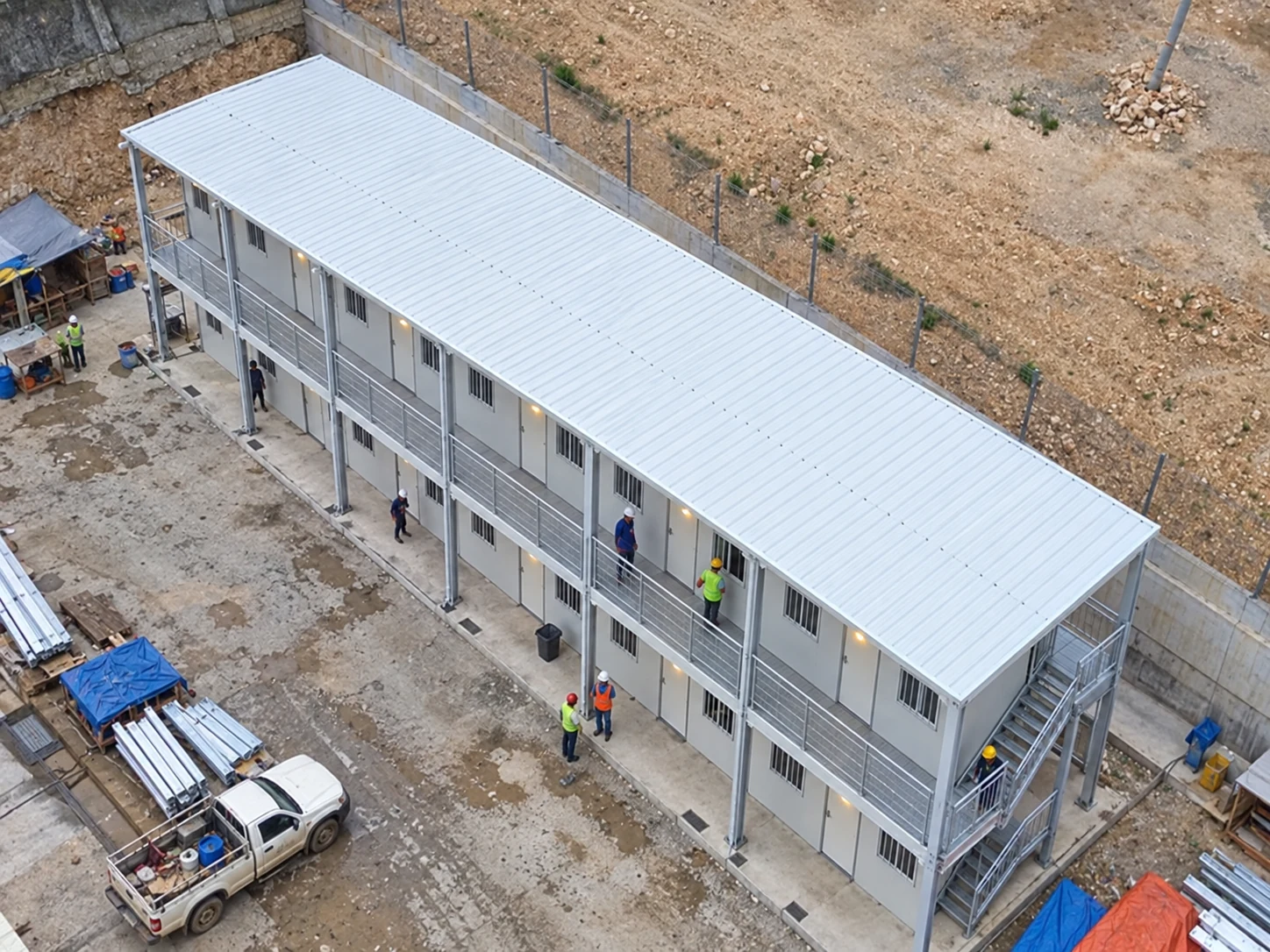

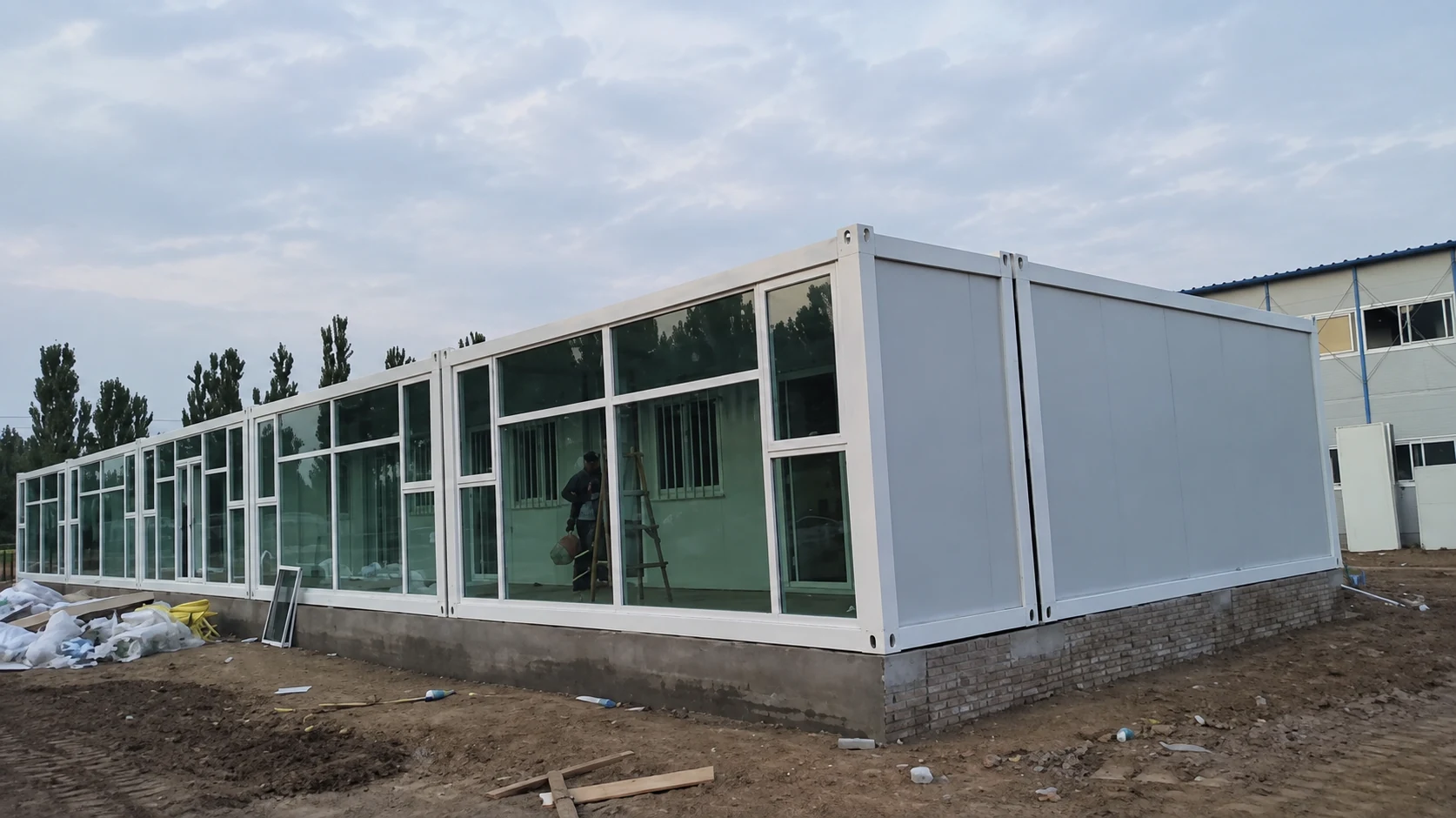

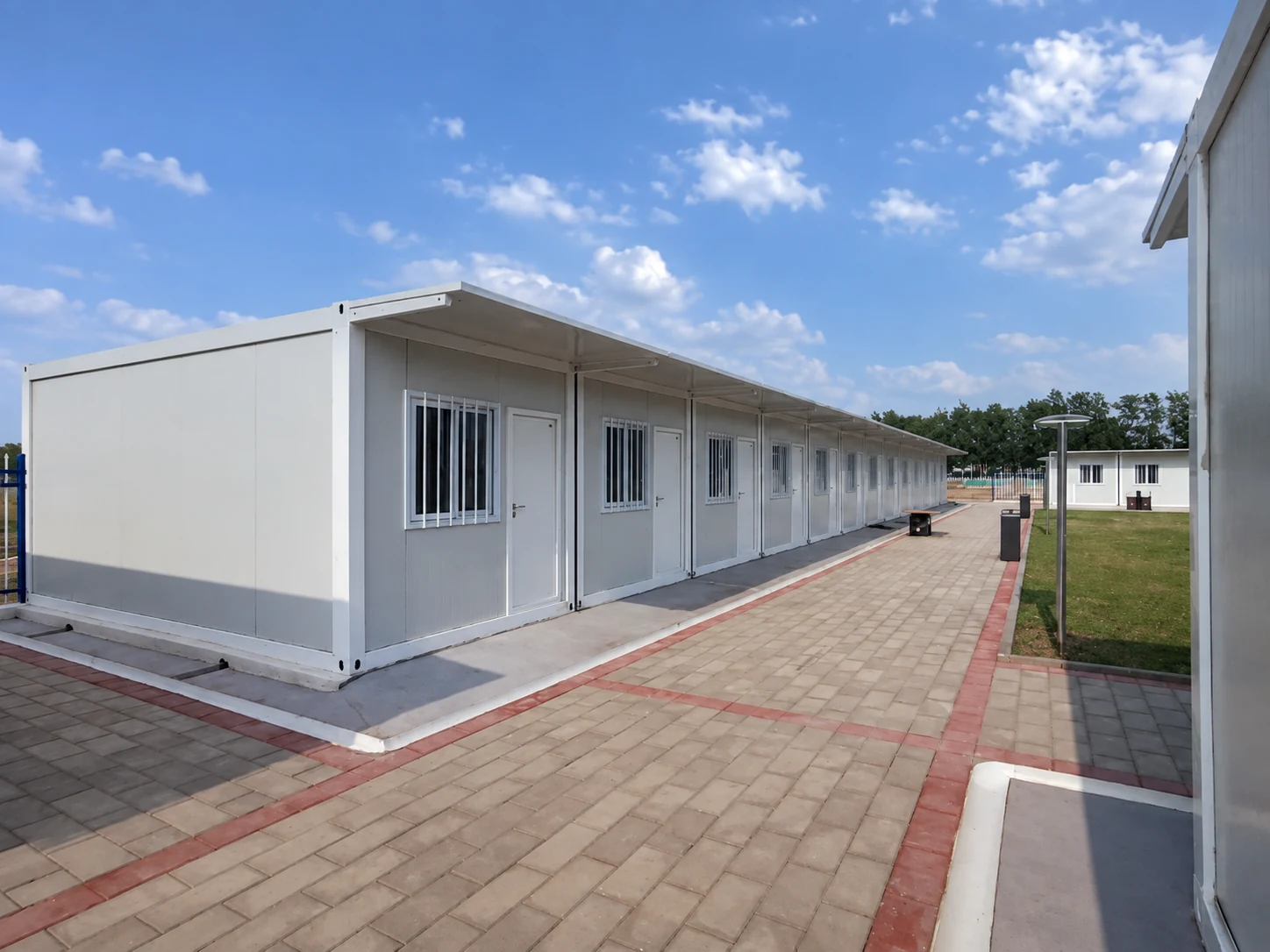

Die Baureferenzen zeigen unterschiedliche Phasen und Gebäudeformen. Ein langer Block, getrennte Modulreihen und eine verglaste Front werfen verschiedene Eingangs- und Zugangsfragen auf. Vergleichen Sie vorgeschlagene Pläne, statt alles auf einem Bild Sichtbare als geliefertes Merkmal anzunehmen. Ein zweigeschossiger Vorschlag benötigt abgestimmte Projektunterlagen für Treppe, Laufweg, Tragstruktur und örtliche Genehmigungsanforderungen.

Dokumentieren Sie Grenzen der Bauaktivität und der Räume. Ein nach Fertigstellung freier Weg kann bei Montage des nächsten Abschnitts einen Arbeitsbereich kreuzen. Das Standortteam muss entscheiden, wie der genutzte Komplex währenddessen funktioniert. Der Modullieferant kann Gebäudeinformationen liefern; der Generalunternehmer muss diese mit umliegenden Arbeiten abstimmen.

Behandeln Sie jeden Anbau als geplante Standortänderung.

Die gestaffelte Beschaffung erfordert mehrere Lieferentscheidungen. Prüfen Sie den Empfangsort, die Zufahrtsmöglichkeiten, die Lagerbedingungen und die Baustellenbereitschaft für jede geplante Lieferung. Die für die erste Lieferung vereinbarten Informationen können veraltet sein, wenn Aushubarbeiten, Bauarbeiten oder ein anderer Subunternehmer denselben Bereich belegen. Legen Sie einen Überprüfungstermin für die Zufahrtsvereinbarungen fest und bestimmen Sie, wer diese vor der Freigabe einer Folgelieferung aktualisiert.

Ein vorgeschlagenes Flat-Pack-Modulcontainer-Paket sollte nach tatsächlichem Liefer- und Montageumfang verglichen werden. Fragen Sie nach werkseitig vorbereiteten Teilen, Montage vor Ort, enthaltenen Verbindungskomponenten und Aufgaben des örtlichen Auftragnehmers. Dies beeinflusst Platzbedarf und Abstimmung bei einem Phasenwechsel. Die Produktkategorie allein bestimmt weder Hebeverfahren, Montagedauer noch gleichzeitig versetzbare Stückzahl.

Der überarbeitete ILO-Praxisleitfaden zu Sicherheit und Gesundheit im Bauwesen fordert in Abschnitt 3.7 die Bewertung von Änderungen vor ihrer Einführung und Risikobewertung bei nicht routinemäßigen Arbeiten. Abschnitte 3.8 und 7 verbinden Beschaffung und Personaleinrichtungen mit Standortplanung. Der Kodex ist unverbindliche Orientierung und ersetzt geltende nationale Anforderungen nicht; er unterstützt eine dokumentierte Änderungsprüfung.

Bei einer vergleichbaren Ausschreibung sollten Sie den Auftragnehmer bitten, die Entscheidung zu benennen, die die Freigabe jeder einzelnen Ergänzung auslöst: genehmigte Zeichnung, abgeschlossene Bauarbeiten, bestätigte Zufahrt und vereinbarte Anschlüsse für Versorgungsleitungen. Dokumentieren Sie, was geschieht, wenn sich eine dieser Voraussetzungen verzögert. Gegebenenfalls muss eine Lieferung verschoben oder die Raumaufteilung angepasst werden. Diese Eventualität sollte im Leistungsumfang des Auftrags besprochen werden, anstatt davon auszugehen, dass das Baupaket ein Problem mit der Baustellenbereitschaft löst.

Versorgungsschnittstellen bei Erweiterung und Rückbau sichtbar halten

Die zweite dokumentierte Priorität war die Erreichbarkeit von Versorgungsanschlüssen bei Raumversetzungen. Übertragen Sie dies in eine Schnittstellenliste für Gebäudelieferant, örtlichen Gebäudetechnik-Auftragnehmer und Betreiber. Benennen Sie Anschlusspunkte, Zugangsraum, definierende Zeichnungen und Anschlussverantwortliche. Zeigen Sie auch Änderungen, wenn ein Nachbarraum hinzugefügt oder entfernt wird.

Beschreiben Sie die geplante Versorgung, ohne aus einem Foto eine Elektro- oder Sanitärplanung abzuleiten. Projektfachleute bestätigen Stromverteilung, Schutz, Wasserversorgung, Abwasserentsorgung und geltende Genehmigungen. Für die Beschaffung ist entscheidend, ob jedem System ein Verantwortlicher zugeordnet ist und genügend Angaben zur Prüfung vorliegen. Eine Linie im Übersichtsplan ist keine fertige Gebäudetechnikplanung.

Prüfen Sie den geplanten Wartungsablauf im Plan. Kann das zuständige Team einen externen Anschluss erreichen, ohne einen bewohnten Privatraum betreten zu müssen? Versperrt ein späterer Raum den im ursprünglichen Plan vorgesehenen Zugang? Beeinträchtigt das Entfernen eines Blocks den Anschluss eines verbleibenden Blocks oder die umliegende Entwässerung? Diese Fragen sollten gegebenenfalls zu überarbeiteten Dokumenten führen und nicht nur eine informelle Zusicherung der Beweglichkeit der Module darstellen.

Geben Sie dem Schnittstellenplan eine Revisionsreferenz, die mit der Gesamtzeichnung übereinstimmt. Eine Raumbezeichnung, die nur in der Zeichnung des Lieferanten erscheint, ist dem Anlagenbetreiber möglicherweise unbekannt. Einheitliche Kennungen erleichtern es den Teams für Einkauf, Instandhaltung und Demobilisierung, über dasselbe Objekt zu sprechen. Bewahren Sie diese Zuordnung in den Übergabeinformationen auf, damit eine spätere Entscheidung mit der tatsächlich gelieferten Lösung abgeglichen werden kann.

Wählen Sie die Büroräume so, dass sie sich an den Arbeitsabläufen orientieren, die weiterhin stattfinden werden.

Bürokapazität richtet sich nach gleichzeitig notwendigen Tätigkeiten. Ein Vorgesetzter mit vertraulichen Telefonaten, ein Zeichnungsprüfungsteam und Besucher bei einer Einweisung benötigen möglicherweise verschiedene Bereiche. Listen Sie Möbel, Stauraum und Geräte vor Festlegung von Trennwänden auf. Nach Aufstellung von Tischen, Schränken und Besprechungsstühlen kann ein zuvor geräumig wirkender Raum eine andere Wegeführung aufweisen.

Die Bürocontainer-Optionen bieten einen Ausgangspunkt für Einzelräume, verbundene Arbeitsbereiche und Bürofunktionen auf mehreren Ebenen. Fragen Sie bei einem Komplex in Bauabschnitten, ob ein wesentlicher Koordinationsraum genutzt bleiben kann, während sich umliegende Funktionen ändern. Entscheiden Sie auch, wie Dokumente, Kommunikationsgeräte und Möbel behandelt werden, wenn dieser Raum selbst versetzt werden muss. Das ist eine Frage der Betriebsplanung, keine Zusage unterbrechungsfreier Versorgung.

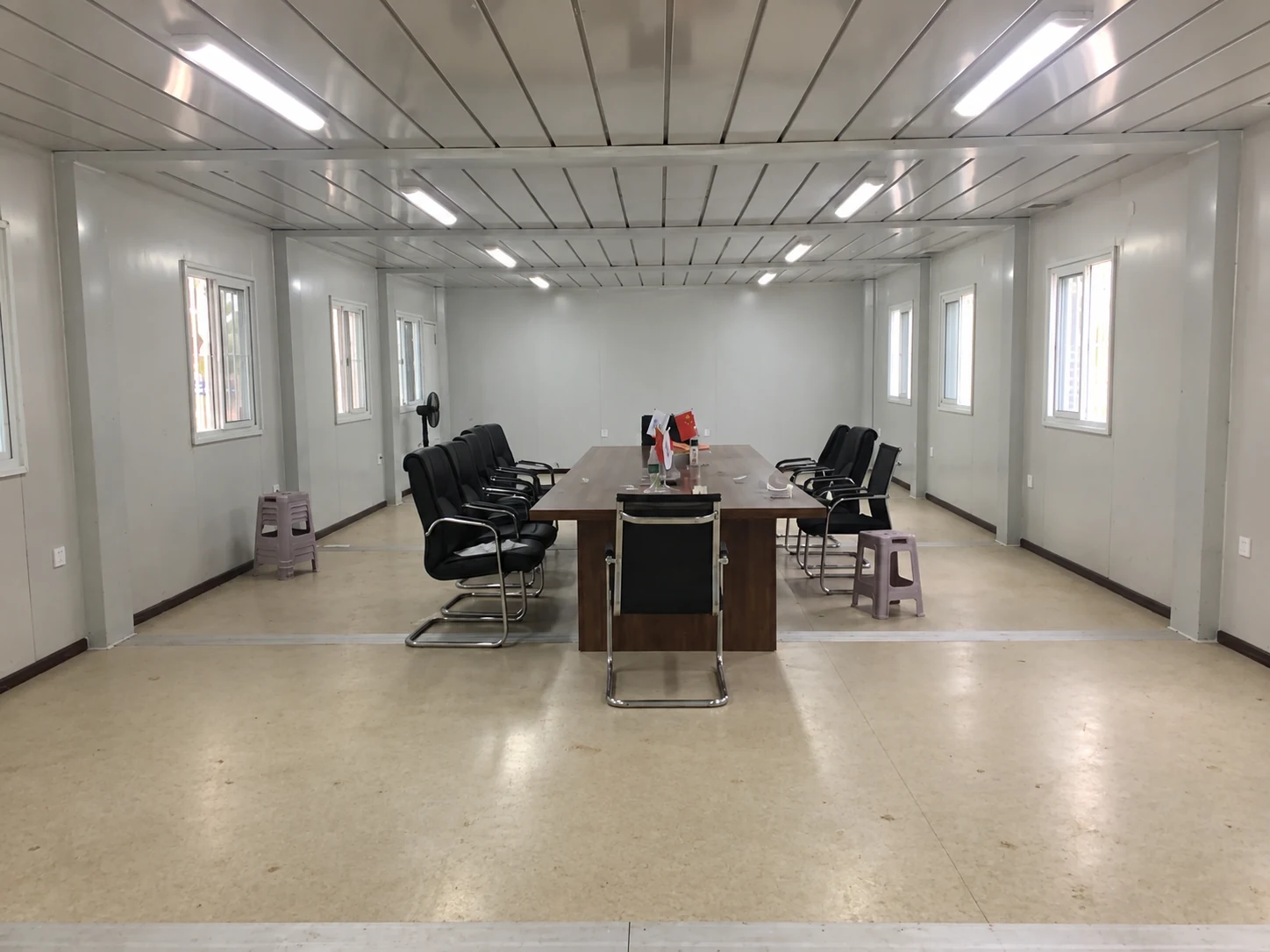

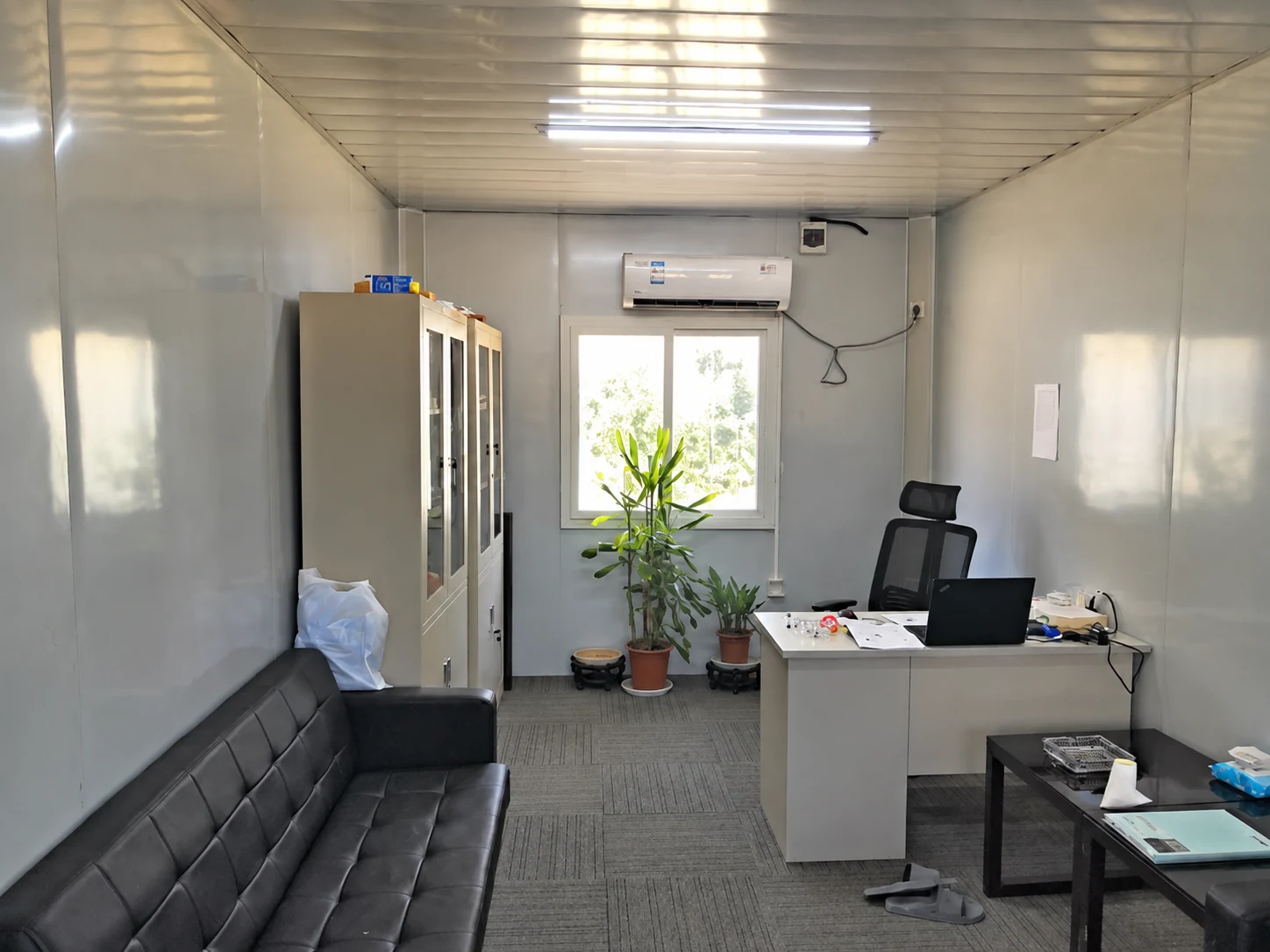

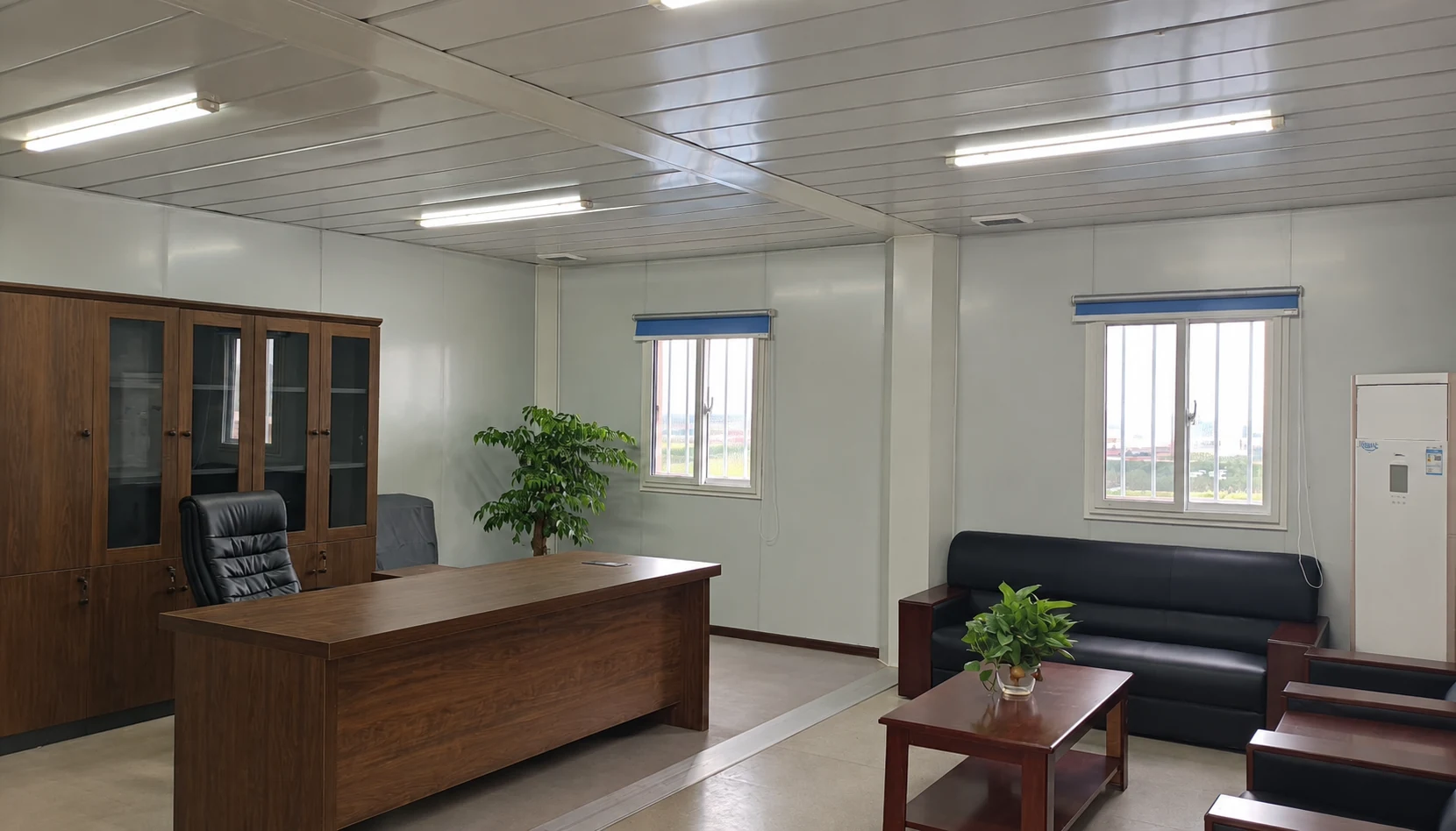

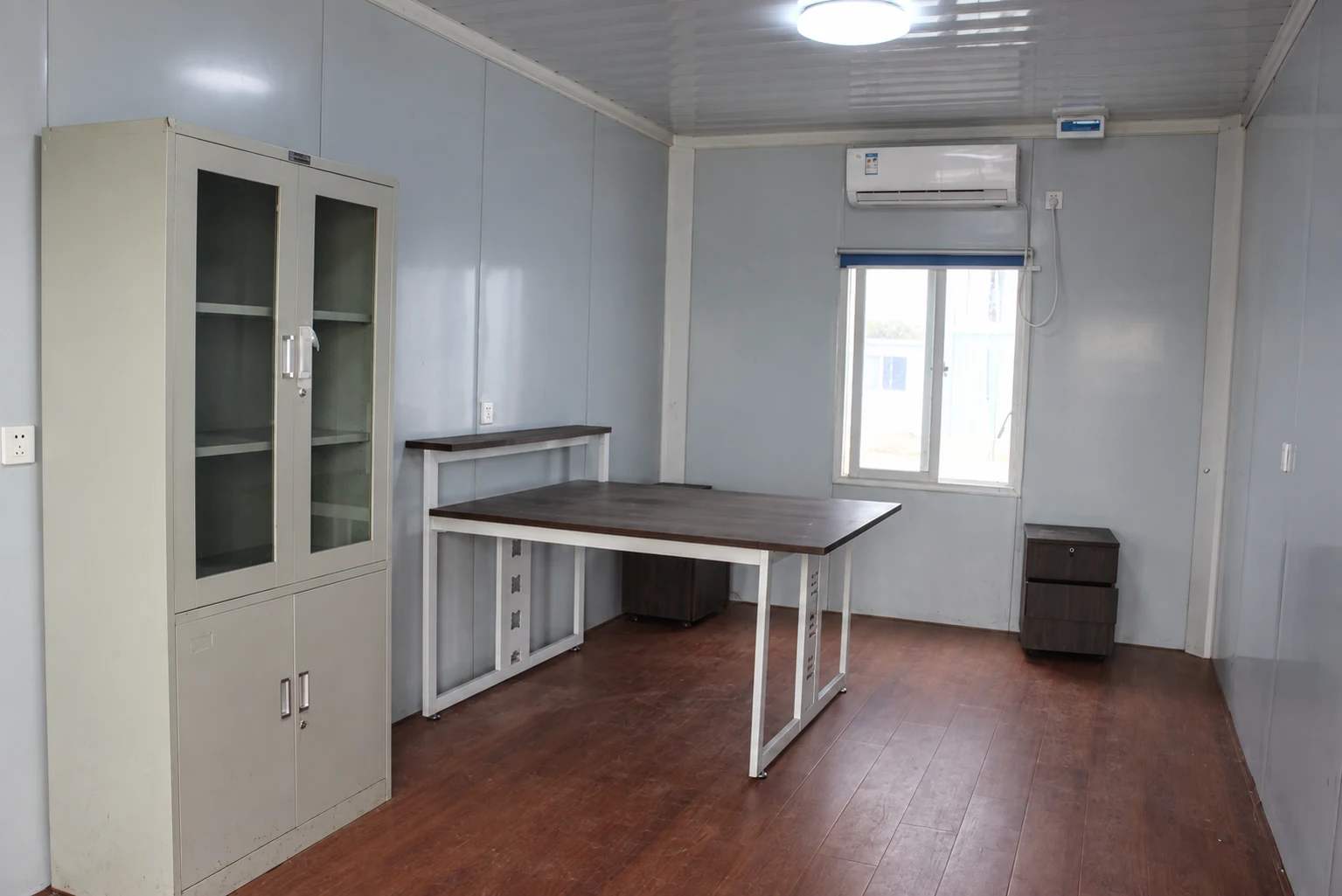

Die Bürobeispiele zeigen verschiedene Möblierungsanordnungen, darunter einen Besprechungstisch, einen kompakten Schreibtischbereich und Räume mit Sitzgelegenheiten. Sie veranschaulichen die verschiedenen Möglichkeiten für eine Raumgestaltung. Aus diesen Fotos lassen sich weder eine bestimmte Anzahl an Schreibtischen noch eine bestimmte Kühlleistung oder ein bestimmtes Möbelpaket für das Projekt in Indonesien ableiten. Ein Beschaffungsplan sollte die ausgewählten Ausstattungsgegenstände spezifizieren und angeben, ob diese mit dem Gebäude geliefert oder vor Ort montiert werden.

Personaleinrichtungen zusammen mit dem Raumprogramm planen

Umfasst der Leistungsumfang Wohnunterkünfte, muss die Beschäftigtenzahl zwischen Bewohnern und Tagesnutzern unterscheiden. Schlafräume bringen Fragen zu Privatsphäre, Stauraum, Reinigung und Schichtabläufen mit sich. Ein Büroraumprogramm lässt sich nicht einfach für Unterkünfte übernehmen. Besprechen Sie diese Funktionen in einer separaten Anforderungsbeschreibung für Arbeiterunterkünfte und stimmen Sie die Einrichtungen mit dem Gesamtplan ab.

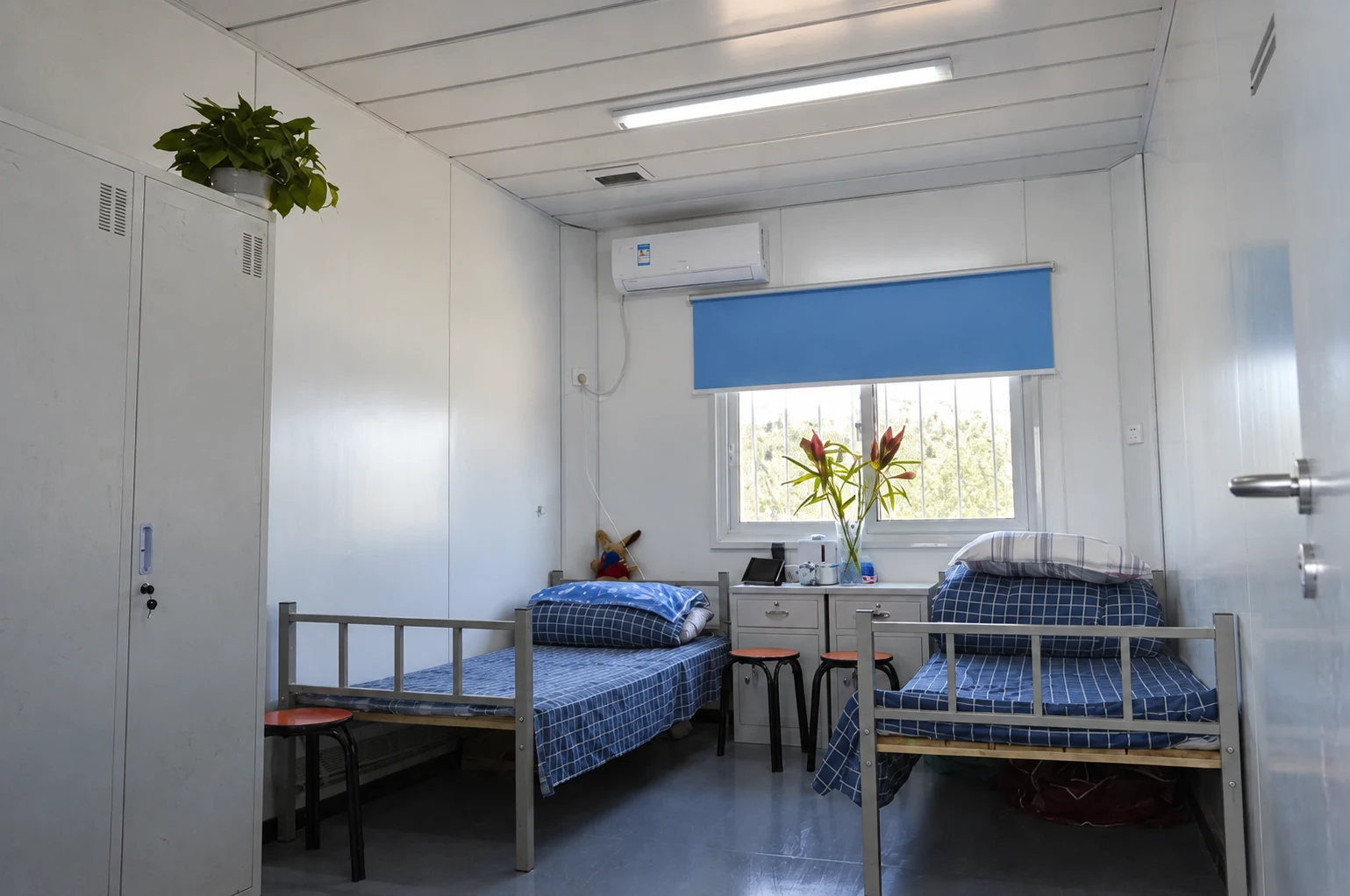

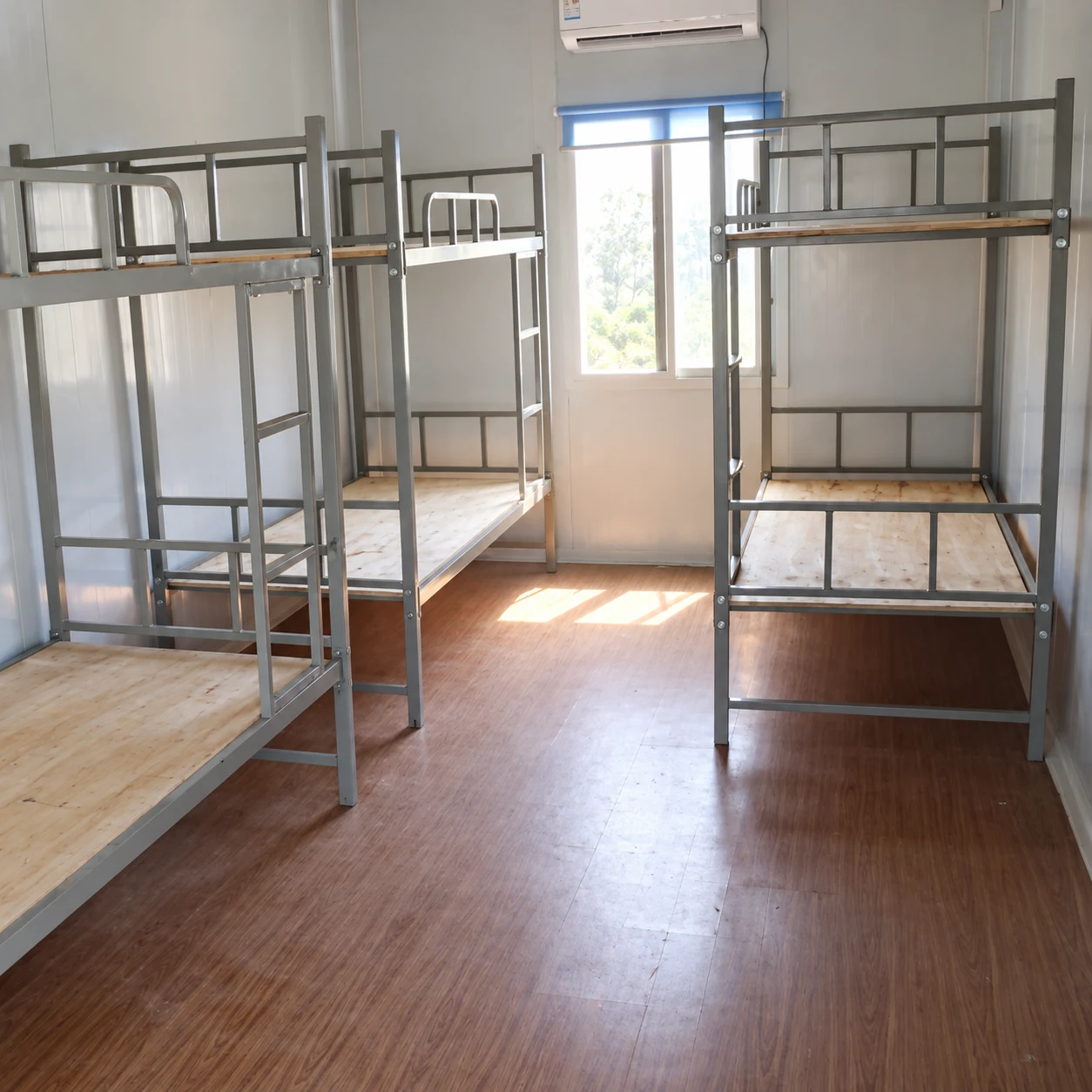

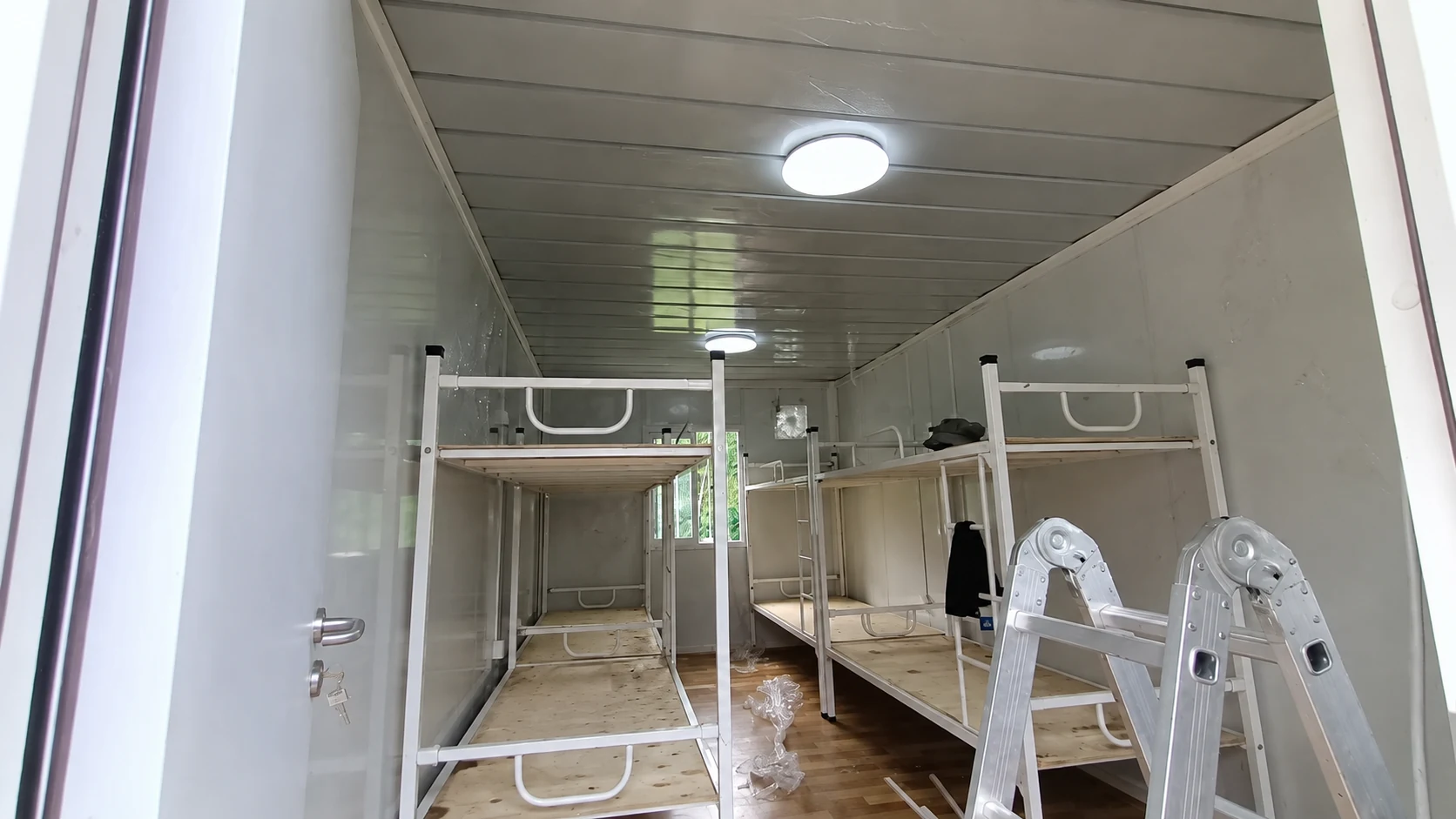

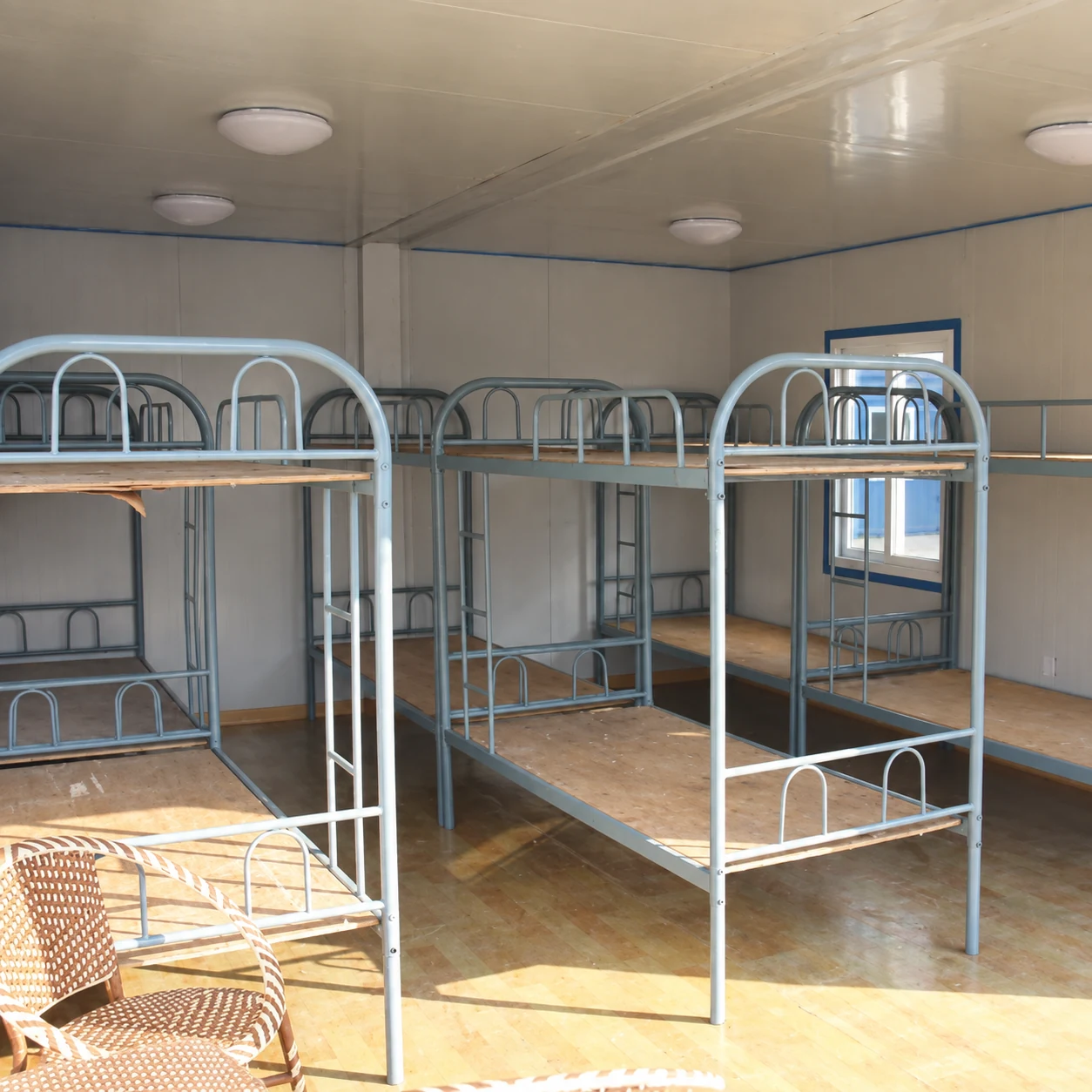

Die angegebenen Unterkunftsbeispiele umfassen Einzelbetten, Etagenbetten und einen Raum während des Ausbaus. Sie dienen als Beispiele für sichtbare Raumaufteilungen und bestätigen nicht, dass der indonesische Bauunternehmer Schlafmöglichkeiten bestellt hat. Ein Käufer, der eine zusätzliche Nutzung erwägt, sollte die geplante Raumaufteilung und Belegung zur lokalen Prüfung einreichen. Ein Foto der verfügbaren Fläche belegt weder die zulässige Belegung noch die Eignung einer Etagenbettanordnung.

Die HSE-Übersicht zu Personaleinrichtungen behandelt insbesondere spätere Versetzungen, Reinigungs- und Wartungszugänge sowie die Zeit, die Beschäftigte zum Erreichen der Einrichtungen benötigen. Diese Standortfragen bleiben bei Vergrößerung oder Verkleinerung des Komplexes hilfreich. Die Seite beschreibt britische Zuständigkeiten; Einrichtungen und rechtliche Anforderungen für ein indonesisches Projekt müssen für dessen Belegschaft und Standort bestätigt werden.

Werden zusätzliche Wasch- oder WC-Einrichtungen benötigt, vergleichen Sie Konfigurationen mobiler Sanitäranlagen mit Wasser-, Abwasser- und Wartungsanordnung am Standort. Zeigen Sie während geplanter Änderungen verfügbare Einrichtungen. Der Rückbau eines Raumblocks bei weiterlaufenden Arbeiten kann die Beziehung zwischen genutzten Bereichen und Versorgungseinrichtungen ändern. Die Prüfung des Bauunternehmens sollte diesen fortbestehenden Bedarf berücksichtigen.

Berücksichtigen Sie veränderliche Bodenverhältnisse und den Wartungszugang.

Bei einer stufenweisen Planung können die Gebäude erhalten bleiben, während sich die Umgebung verändert. Neue Pflasterungen, Gräben, Lagerstätten oder Bauarbeiten in der Nähe können die Zufahrt und den Wasserlauf verändern. Bitten Sie das Baustellenteam, die fertigen Bodenniveaus, Entwässerungsanschlüsse und Zugangsbedingungen mit dem aktuellen Plan abzugleichen. Schließen Sie nicht anhand eines Außenfotos auf die Regenwasserbeständigkeit und wählen Sie kein fertiges Bodenniveau ohne die bautechnischen Informationen des Geländes.

Der verwandte Projektbericht zum Baustellenbüro während der Regenzeit in Honduras konzentriert sich auf Eingänge, Abflusswege und Versorgungsanschlüsse auf einem begrenzten Grundstück. Er bietet eine weitere Beschaffungsperspektive zur Abstimmung eines Gebäudes mit seiner Umgebung. Land und Anforderungen unterscheiden sich; die dortigen Angaben sind daher keine Spezifikationen oder Prüfergebnisse dieser Installation in Indonesien.

Auch der Wartungsbedarf sollte in jeder Phasenzeichnung berücksichtigt werden. Legen Sie fest, wer Zugang zu externen Anlagen hat, die vereinbarten Gebäudeschnittstellen prüft und gemeldete Schäden bearbeitet. Dokumentieren Sie den Kontakt- und Meldeprozess in den Übergabeunterlagen. Sollten sich diese Regelungen durch eine spätere Erweiterung ändern, aktualisieren Sie die dem Betreiber ausgehändigten Informationen. Eine Anlage lässt sich deutlich einfacher verwalten, wenn dem Betreiber aktuelle Dokumente zur Verfügung stehen und nicht mehrere veraltete Pläne.

Vergleichbare Angebote sollten denselben Umfang haben.

Die Preise für Modulhäuser sind schwer vergleichbar, wenn ein Angebot Verbindungselemente, Lieferung und Möbel beinhaltet, ein anderes aber nur den Rohbau. Geben Sie den Bietern denselben Raumplan und die gleichen Phasenpläne und bitten Sie sie anschließend um eine detaillierte Liste der enthaltenen Leistungen. Kennzeichnen Sie Optionen separat vom gewählten Basisumfang. Ein ansprechendes Foto sollte nicht stillschweigend als Spezifikation für jedes Dach, Fenster, jede Treppe und jede Innenausstattung dienen.

Die folgenden Dokumente helfen dem Käufer, Bauentscheidungen von Arbeiten zu unterscheiden, die vor Ort koordiniert werden müssen. Sie dienen dazu, Unklarheiten bei der Angebotsprüfung zu beseitigen. Sie stellen keine Projektzertifizierung dar, ersetzen keine genehmigten Planungsarbeiten und bestätigen nicht, dass ein bestimmter Posten im Vertrag mit Indonesien enthalten war.

Bestätigen Sie bei gestaffelter Bestellung die Beauftragung späterer Stückzahlen und die weiterhin geltende Spezifikation. Der erste Auftrag kann einen Raumtyp festlegen; spätere Nutzung kann eine geänderte Anordnung erfordern. Prüfen Sie Auswirkungen auf Komponenten, Gebäudetechnik, Genehmigungsunterlagen oder Lieferumfang. Erfassen Sie kaufmännische und technische Änderungen, bevor Sie den nächsten Auftrag als identisch ansehen.

Planen Sie die verbleibenden Flächen, bevor Sie Räume entfernen.

Die Demobilisierung beginnt mit den verbleibenden Funktionen. Identifizieren Sie das Team, das Inspektionen, Dokumentationen und ausstehende Arbeiten durchführt, und zeigen Sie ihm die Räume und Einrichtungen, die es nutzen wird. Auch eine kleinere Belegschaft benötigt möglicherweise einen Treffpunkt, Dokumentenablage und Einrichtungen für den täglichen Bedarf. Reduzieren Sie das Gelände entsprechend diesem Bedarf und erstellen Sie einen aktuellen Plan für die verbleibenden Bereiche.

Bevor ein Raum freigegeben wird, müssen die zuständigen Teams vor Ort und die Serviceteams dessen Lagebeziehung zu benachbarten Räumen und der Infrastruktur prüfen. Die genehmigten Demontagemaßnahmen müssen die betroffenen Versorgungsleitungen, den Zugang und den Verbleib der Gebäudeteile berücksichtigen. Dieser Artikel beschreibt keine Verfahren zum Trennen, Anheben oder Abmontieren. Für diese Arbeiten sind die entsprechenden Projektdokumente und qualifiziertes Personal erforderlich.

Führen Sie eine Bestands- und Zustandsdokumentation, die die Rückgabe präzise beschreibt. Notieren Sie, was geliefert wurde, was vor Ort hinzugefügt wurde, alle gemeldeten Schäden und die Zeichnungen, die für die spätere Wiederverwendung relevant sind. Bewahren Sie die tatsächlichen Geräte- und Komponenteninformationen auf, anstatt sich auf generische Modellbezeichnungen zu verlassen. So kann die zukünftige Wiederverwendung anhand des geplanten Einsatzes bewertet werden, anstatt jedes zurückgegebene Modul als für einen identischen Folgeeinsatz bereit zu betrachten.

Was dieser Fall zur Kaufdiskussion beiträgt

Das bestätigte indonesische Briefing verknüpft modulare Räume mit einem sich wandelnden Bauprogramm. Sein wertvoller Beitrag liegt in der Notwendigkeit, Raster, Laufwege und Versorgungsschnittstellen für aufeinanderfolgende Anordnungen zu planen. Die Außenansichten ermöglichen eine anschauliche Diskussion der Gebäudeform; die separaten Referenzen erweitern die Fragen, die ein Käufer zu Grundrissen und Raumnutzungen stellen kann. Beides ersetzt jedoch nicht die genehmigten Informationen für eine Neuinstallation.

Eine prägnante Anfrage sollte daher einen aktuellen Lageplan, die Raumfunktionen, die Anzahl der gleichzeitigen Nutzer, die geplanten Bauabschnitte und die bekannten Versorgungspunkte enthalten. Beschreiben Sie, welche Funktionen während der Umbauarbeiten aufrechterhalten werden müssen, und benennen Sie das lokale Team, das für die Planung und die Baustellenkoordination zuständig ist. PQSE House kann diese Informationen nutzen, um das Modulbaupaket und seine Schnittstellen zu besprechen. Die endgültigen Mengen, Spezifikationen und der Zeitplan sollten sich nach dem geprüften Vorschlag und dem vereinbarten Leistungsumfang richten.
