En una clínica modular, el punto de lavado de manos debe especificarse en función de las funciones que desempeñará. Entregue al equipo clínico un plano de la sala amueblada, identifique dónde se realiza cada actividad asistencial autorizada y defina conjuntamente el método de higiene, los accesorios, los suministros, el acceso para el mantenimiento y las áreas de trabajo limpias adyacentes. El símbolo del lavabo confirma la ubicación propuesta; no indica si el personal puede utilizar ese punto durante la prestación de la atención.
Comience con las actividades de la sala ya definidas en su Diseño modular de la clínica y plan de servicios, y examine después cada estación. Esta guía desarrolla esa revisión detallada para la planificación ambulatoria ordinaria. Los equipos clínicos, de prevención de infecciones y de ingeniería locales deben determinar los requisitos aplicables. Las fotografías ilustran posibles situaciones de revisión; no documentan una instalación PQSE aprobada, un sistema de agua probado ni rendimiento clínico.

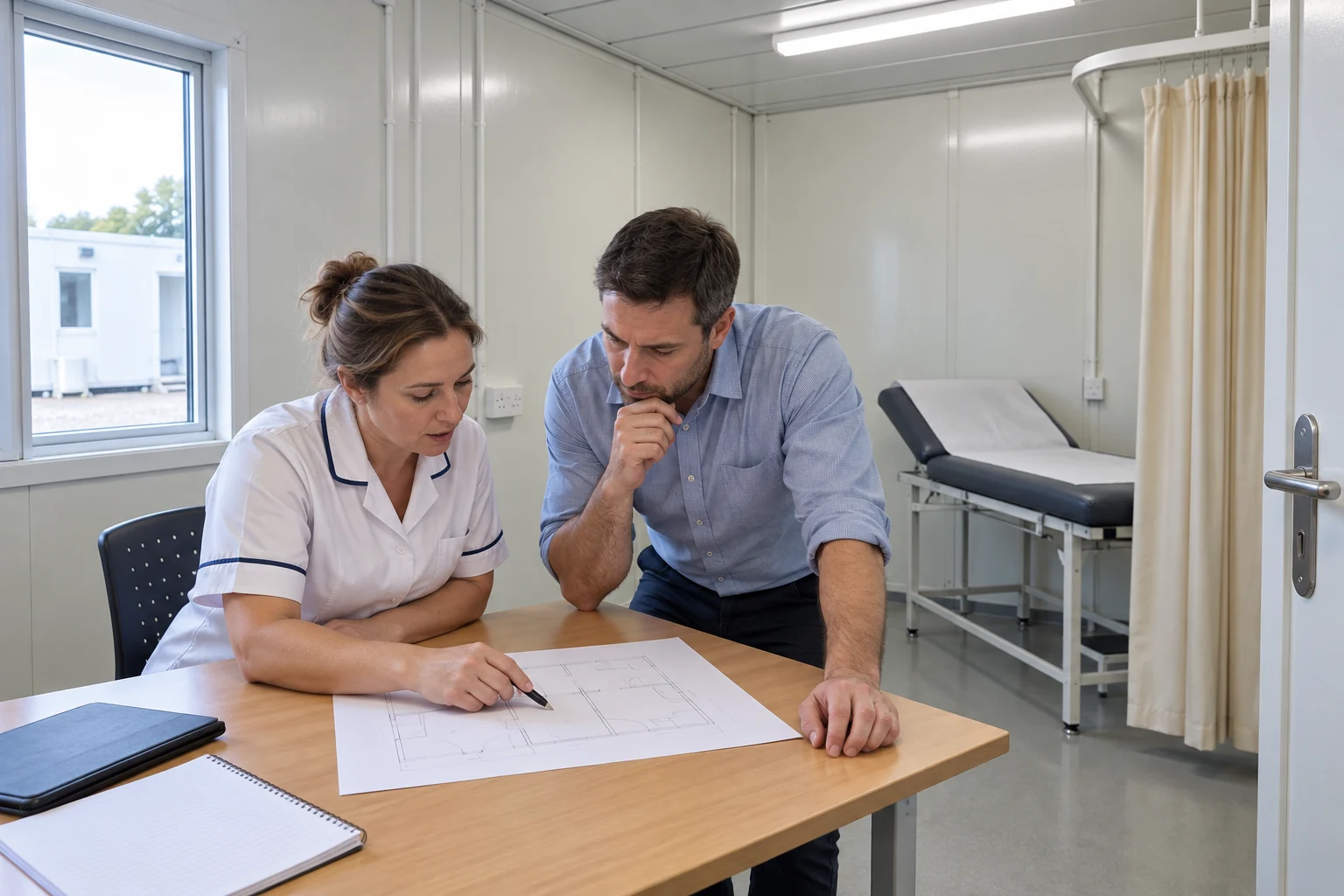

Comience la revisión del dibujo en una tarea de cuidado designada.
En la posición de exploración propuesta, el clínico debe poder explicar qué punto de higiene facilita la tarea. Coloque dicha explicación junto al mobiliario en el plano antes de mover el lavabo para que el dibujo tenga un aspecto más ordenado.
Invite a las personas que gestionarán la sala a describir una cita típica. Así podrán identificar las acciones importantes, los lugares donde se realizan y las interrupciones previsibles. El papel del comprador consiste en plasmar esas decisiones en el briefing, en lugar de elegir un método clínico a partir de una fotografía de catálogo.
Asigne a cada punto acordado un identificador sencillo vinculado a la sala y su ubicación real. Este mismo identificador debe figurar en el plano, la propuesta de componentes y las notas de aceptación. De esta forma, si una camilla de exploración se mueve durante el diseño, el equipo podrá localizar la estación afectada en lugar de asumir que todos los planos con el mismo nombre de sala son equivalentes.
Mantenga la incertidumbre específica. Una posición de montaje pendiente no es lo mismo que un uso clínico pendiente, y un modelo de dispensador faltante no equivale a un contrato de reposición faltante. Asigne la siguiente decisión a quien pueda responderla. Los requisitos del edificio modular para atención médica pueden incorporar los requisitos acordados de las estaciones a la conversación con el fabricante sin tratarlos como un paquete clínico estándar.
| Revisar la situación | Decisión de resolver | Evidencia a solicitar |
|---|---|---|
| Puesto de examen designado | ¿Qué método de higiene aprobado debe estar disponible aquí? | Decisión clínica vinculada al plano con mobiliario |
| Trabajos de preparación limpios | ¿A qué superficie independiente se le asigna esta actividad? | Límites de la zona de trabajo aprobados e instalaciones adyacentes. |
| Baño de apoyo para el personal | ¿A qué usuarios y actividades no clínicas está destinado? | Distinción entre la finalidad de la habitación y la prestación clínica. |
| Visita para la sustitución de consumibles | ¿Quién llega a este punto en particular y lo reabastece? | Instrucciones del producto seleccionado y responsabilidad de suministro asignada |

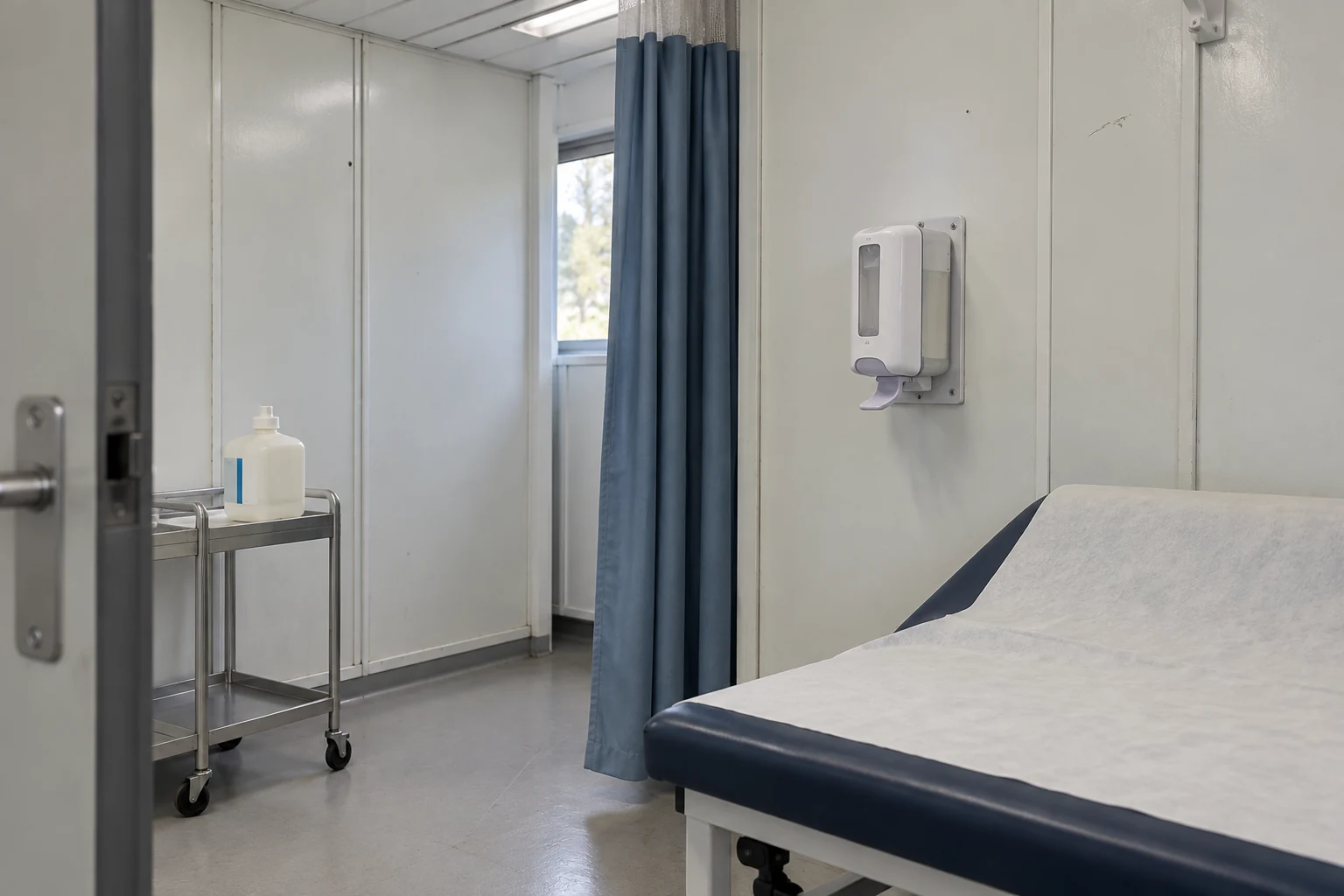

Distinga el acceso al producto de un accesorio de lavado
Un dispensador cerca del puesto de trabajo y un lavamanos conectado satisfacen necesidades diferentes. Considérelos como elementos independientes vinculados a la práctica aprobada del operador, en lugar de como dos símbolos intercambiables en el programa de la sala.
Prácticas básicas de los CDC exigen suministros accesibles donde se presta atención. El agua y jabón se aplican cuando las manos están visiblemente sucias; en la mayoría de las demás situaciones clínicas se prefiere la fricción con un producto a base de alcohol.
El Manual de referencia técnica de la OMS sitúa el acceso al producto en el punto de atención al alcance de la actividad asistencial. Sus tiempos publicados para el procedimiento completo se muestran abajo con su significado original.
Estos rangos de referencia no corresponden a los tiempos de cita observados. No tienen en cuenta problemas específicos de cada sala, como encontrar un dispensador vacío, tener que sortear el mobiliario o descubrir que no hay agua disponible. No permiten determinar cuántos lavabos necesita una clínica, cuánto tiempo durará la cola ni qué método clínico debe elegirse. Un cálculo de planificación requeriría información precisa sobre la demanda del proyecto e interpretación profesional.
En el plano, especifique con suficiente precisión el alcance del proyecto para evitar conflictos. Un lavabo requiere su montaje y servicios previstos; un punto de suministro requiere el dispensador seleccionado y el suministro continuo. Si cambia la ubicación de un muro de soporte o de la instalación, mantenga la decisión resultante vinculada a la posición de atención específica.
| Procedimiento | Duración publicada | Significado |
|---|---|---|
| Fricción de manos con producto a base de alcohol | 20–30 segundos | Procedimiento completo; no permite inferir la capacidad del lavabo |
| Lavado de manos | 40–60 segundos | Procedimiento completo; no permite inferir colas ni capacidad de atención |

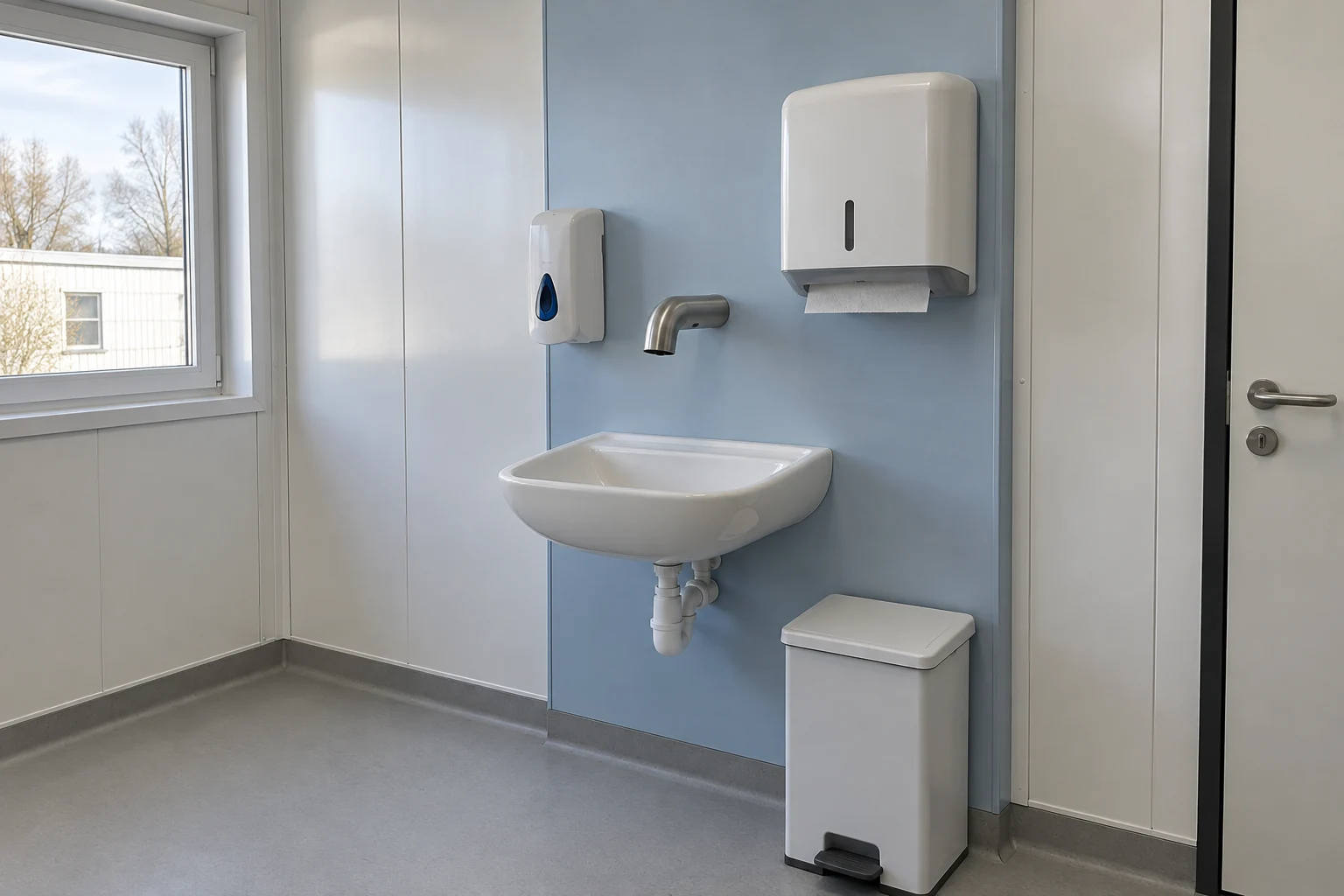

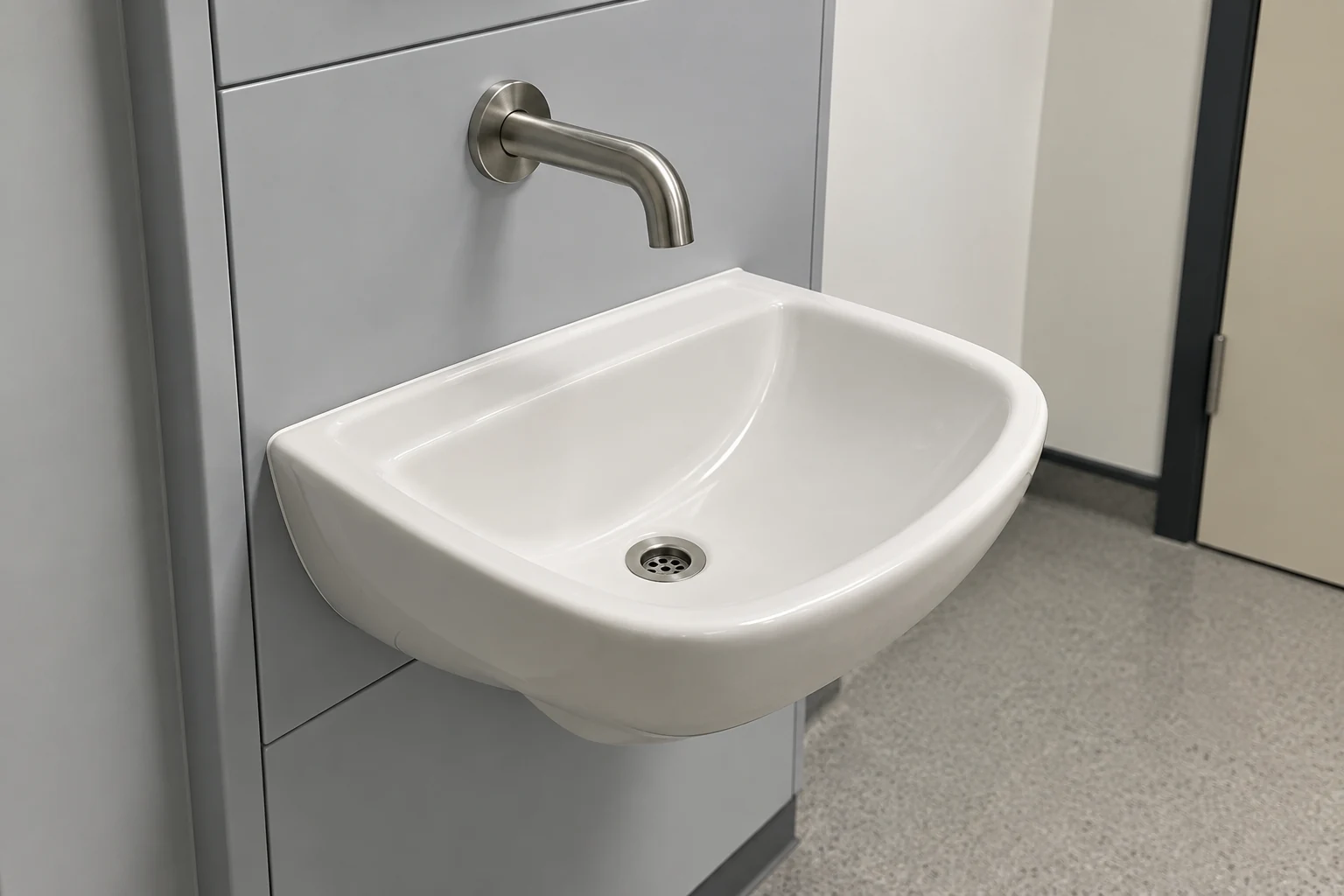

Revise el lavabo y el grifo como una combinación propuesta
Solicite la disposición real del lavabo y del grifo antes de aceptar una previsión genérica del aparato. La forma de la cubeta, el punto donde cae el agua y la pared adyacente son relaciones físicas que no comunica un pequeño símbolo de lavabo.
Guía de los CDC sobre el agua en el sector sanitario recomienda desplazar el punto de descarga del agua respecto del desagüe para reducir la exposición a salpicaduras.
La Health Building Note del Reino Unido sobre conjuntos sanitarios distingue los conjuntos clínicos de lavado de manos de los lavabos generales. Su descripción clínica incluye agua corriente sin tapón, accionamiento apropiado del grifo e instalaciones coordinadas. Esos detalles del Reino Unido son una referencia para revisión especializada, no características supuestas de un pedido PQSE.
La propuesta debe mostrar qué se instalará realmente, incluyendo cómo se sujeta el conjunto y cómo se pueden limpiar las superficies adyacentes. Un grifo sustituido puede ocupar la misma posición en el dibujo, pero cambiar el punto de descarga del agua. Solicite que se revise la combinación después de la sustitución, en lugar de aceptar aprobaciones de componentes individuales que no consideran su interacción.
Para un configuración de edificio modular Flat Pack, Se debe determinar cuándo la ubicación del accesorio y el soporte de fijación necesario forman parte del paquete interior aprobado. Se trata de una cuestión de coordinación, no de una afirmación de que una pared en particular ya cuente con el soporte adecuado. El soporte, el espacio de servicio o la responsabilidad de la instalación, que no estén confirmados, deben considerarse en las decisiones previas a la fabricación.

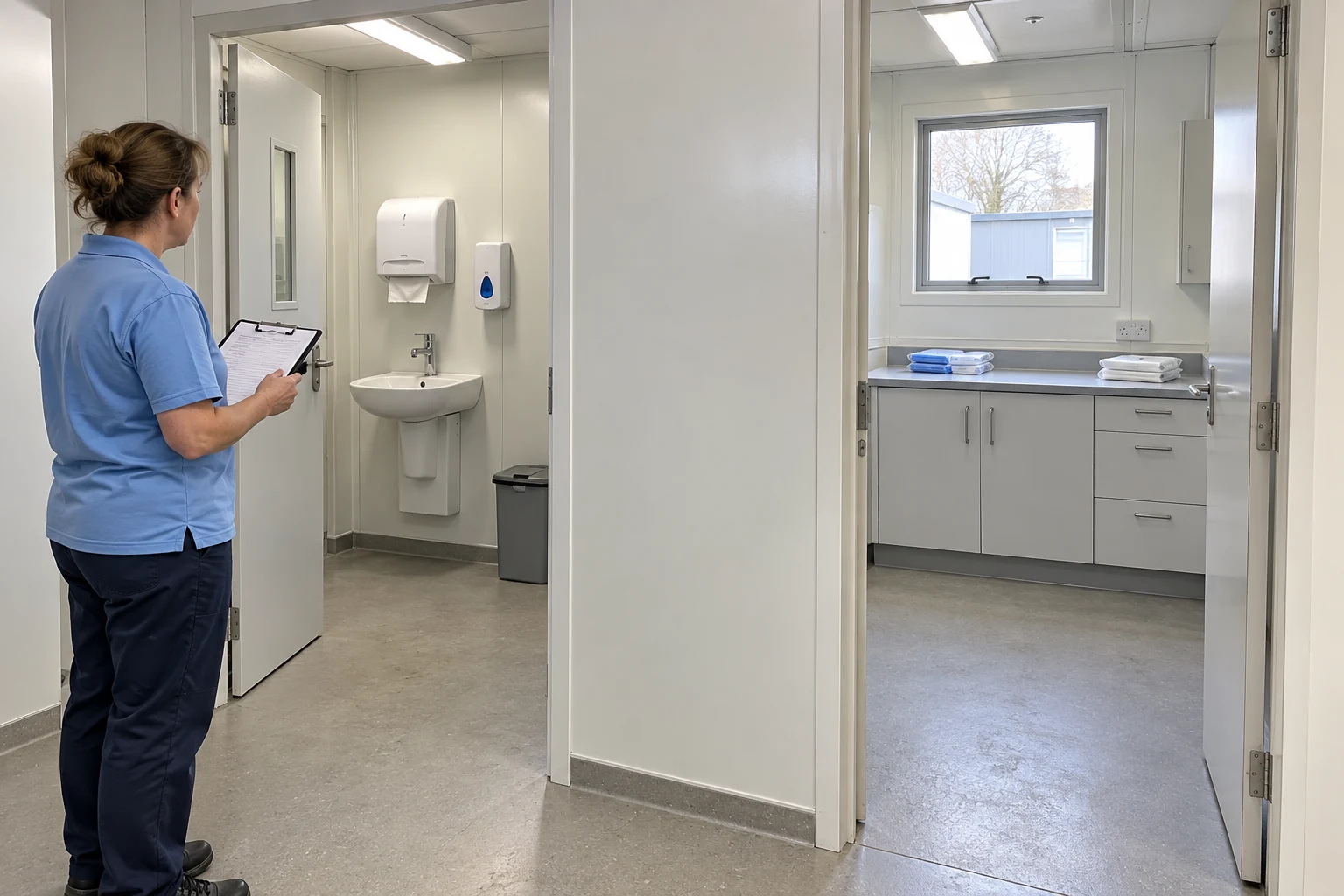

Dé a la preparación limpia su propio espacio de trabajo resuelto
No permita que una atractiva encimera continua borre la diferencia entre una zona de lavado y una zona de preparación limpia. Identifique la superficie de trabajo prevista, las fuentes de agua cercanas y la decisión clínica que establece su relación antes de instalar los muebles.
Prácticas básicas de los CDC Coloque la preparación de medicamentos en un área limpia designada, separada de fuentes de contaminación, incluidos lavabos y agua.
Un plano de adquisición debe especificar el trabajo previsto en cada superficie. De lo contrario, una encimera vacía podría interpretarse como un área de preparación simplemente por su ubicación conveniente. El equipo clínico puede revisar la actividad real, mientras que el diseñador plasma la decisión en la disposición. El fabricante debe recibir un límite aprobado en lugar de inferir un uso aceptable.
Revise la estación junto con los elementos previsiblemente cercanos durante el trabajo: registros, suministros, equipos móviles y residuos. No se pide inventar una separación espacial universal a partir de un fragmento de guía, sino mostrar qué ocupa el entorno y documentar cómo el revisor designado ha abordado esa disposición específica.
Una ampliación posterior del armario, un nuevo espacio para aparcar el carrito o un cambio en la función de la sala pueden alterar esta relación. Incluya una ruta de cambio práctica en el archivo de la estación. El operador necesita saber qué modificaciones pueden realizarse como simples traslados de mobiliario y cuáles requieren una revisión clínica o de las instalaciones antes de que la superficie se utilice de forma diferente.

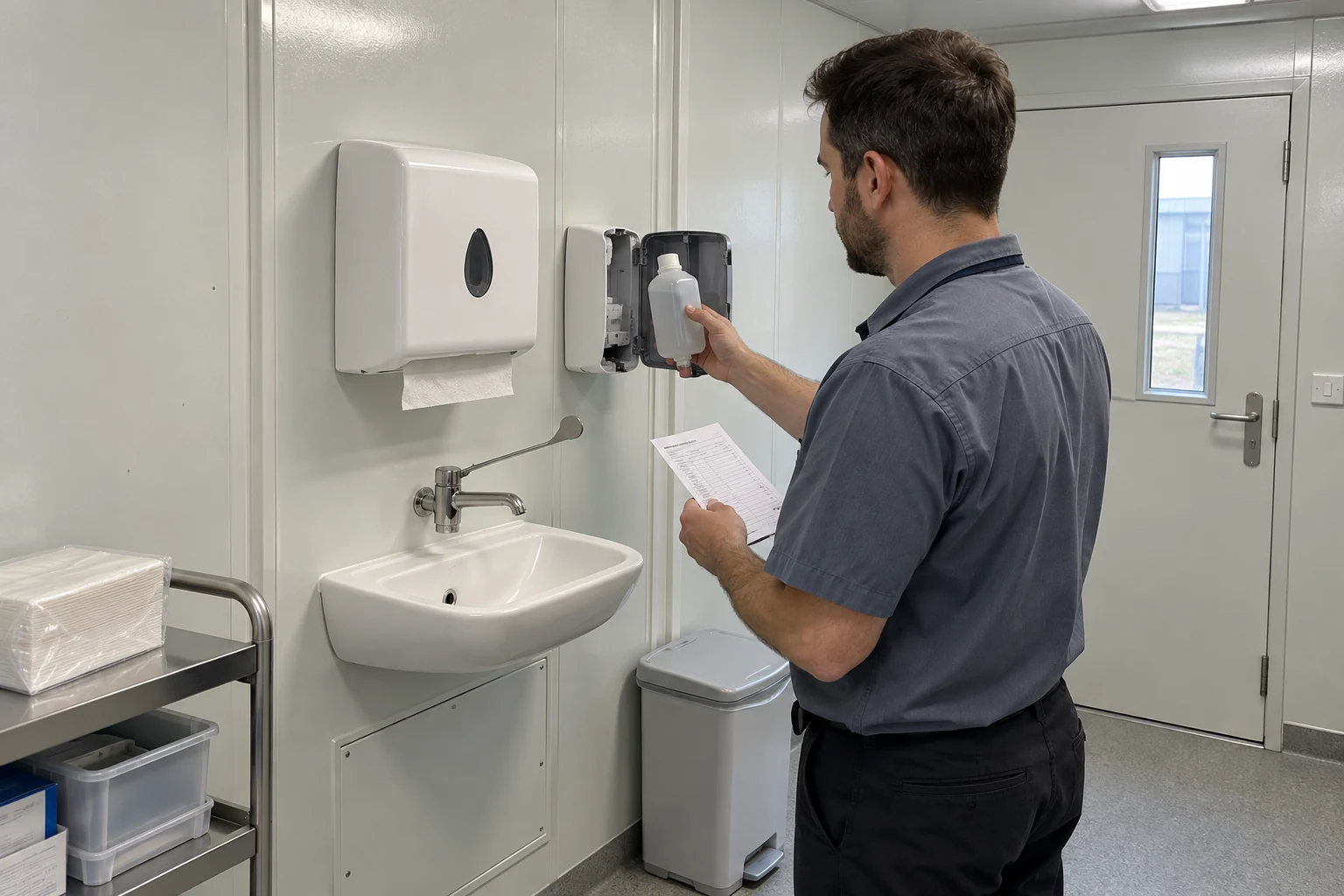

Especifique la rutina de suministro con el dispensador.
El punto propuesto requiere jabón utilizable, artículos de secado y cualquier desinfectante de manos aprobado para cuando el personal lo necesite. Incluya el acceso a repuestos y el acuerdo de suministro seleccionado en la conversación sobre la compra, en lugar de dejar el reabastecimiento para la lista de compras de la primera semana.
Los requisitos de diseño de instalaciones de Alberta Health Services describen una estación de lavado mediante el lavabo, el jabón, los medios de secado y el recipiente de residuos. Esto ilustra el concepto de estación completa; los requisitos provinciales del documento no son automáticamente la especificación de una clínica en otro lugar.
Guía clínica de higiene de manos de los CDC indica que no debe añadirse jabón a dispensadores parcialmente vacíos. También sujeta la reposición de productos alcohólicos a las instrucciones del fabricante y a los requisitos aplicables. Elija el dispensador real y la reposición correspondiente en lugar de inventar un procedimiento de rellenado a granel.
Analice la rutina desde la persona que abastece el punto. ¿Dónde se guarda la reposición correcta, cómo se identifica el producto y cómo se comunica la escasez? Un dispensador sin una reposición compatible puede crear un problema evitable de compra. Deben especificarse por separado el suministro inicial del proveedor y la responsabilidad continua de existencias del operador.
Compruebe el acceso con el dispensador abierto para su mantenimiento previsto, no solo cerrado contra la pared. Confirme que la visita de reposición no requiera mover el mobiliario esencial de la habitación ni colocar el material de repuesto en el lavabo. Las instrucciones del fabricante, la política clínica y la disposición real de la pared deben guiar la revisión, sin resolver posibles problemas de compatibilidad.

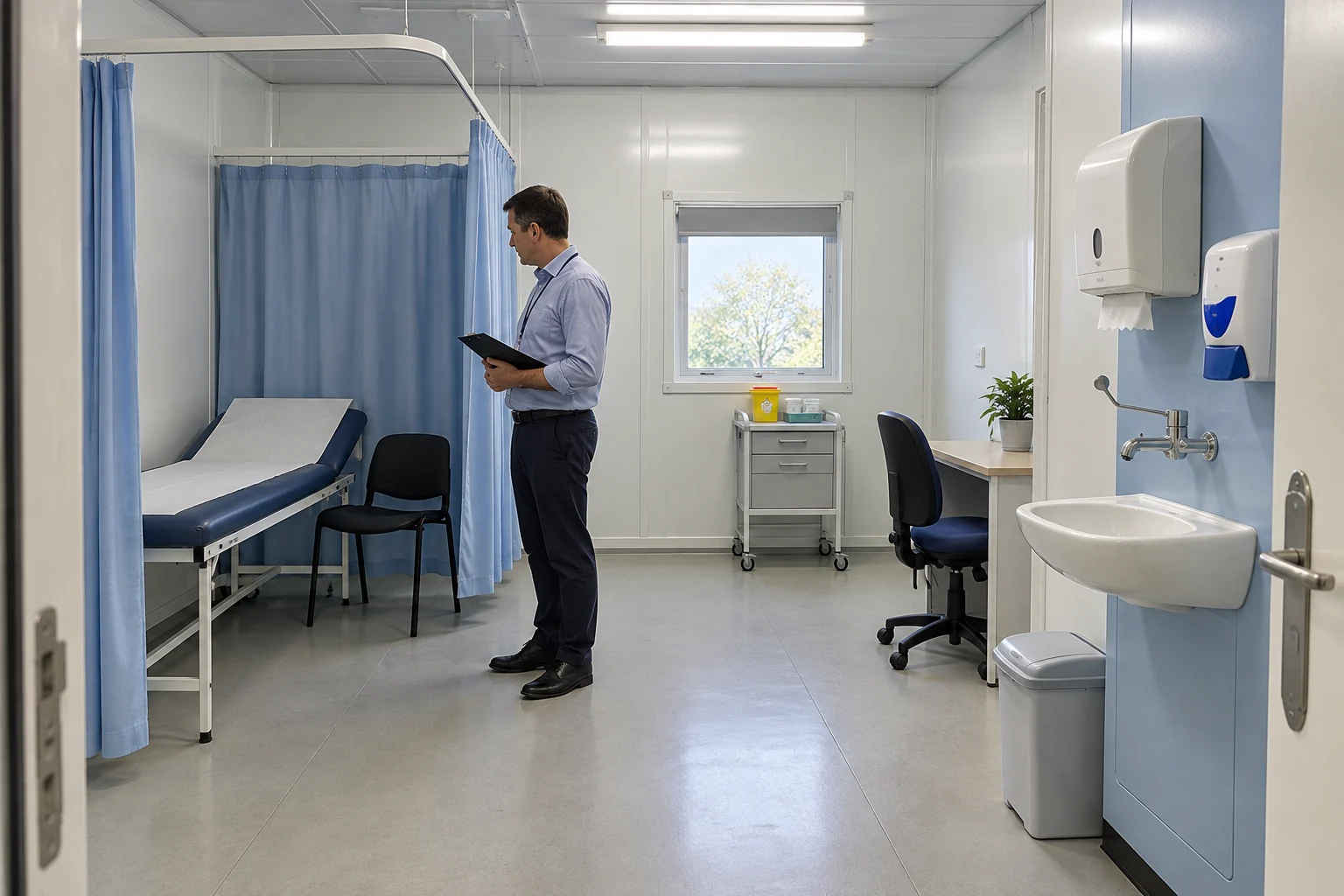

Compruebe el acceso con los muebles y las cortinas en uso.
En un plano de planta vacío, un camino despejado puede desaparecer al colocar una silla, una camilla de exploración o una cortina de privacidad. Revise el punto de la configuración de la sala con el que trabajará el personal, incluyendo la ubicación habitual de los objetos móviles.
La Guía de construcción para el control de infecciones Se solicita que los lavabos clínicos permanezcan accesibles y no se ubiquen detrás de las cortinas. Asimismo, se vincula la disponibilidad de lavabos con la actividad clínica. Estas son cuestiones útiles para una revisión del mobiliario, no para una fórmula numérica universal de distribución.
Permita que el médico demuestre la ruta prevista y la posición de trabajo sin atender a un paciente real. La revisión debe revelar si para llegar al punto se requiere un desvío evitable, si la cortina dificulta el acceso y si el equipo habitual de la habitación obstruye el paso. Registre la posición real de los elementos durante la revisión.
La solución puede implicar mover muebles, ajustar la posición de un dispensador o reconsiderar la ubicación de la estación; no necesariamente se trata de otro lavabo. Cada opción modifica una parte diferente del encargo. Revise la disposición completa después del cambio elegido para asegurarse de que la solución no genere nuevos conflictos con el acceso a las áreas de trabajo limpias o de servicio.
La accesibilidad y la usabilidad para el personal merecen una evaluación de proyecto independiente. No convierta una fotografía preparada en un registro de medición ni asuma que la demostración de una sola persona representa a todos los usuarios. La disposición adoptada debe estar vinculada a los requisitos locales y las necesidades de los usuarios, con dimensiones establecidas por el equipo designado en lugar de inferidas a partir de una imagen.

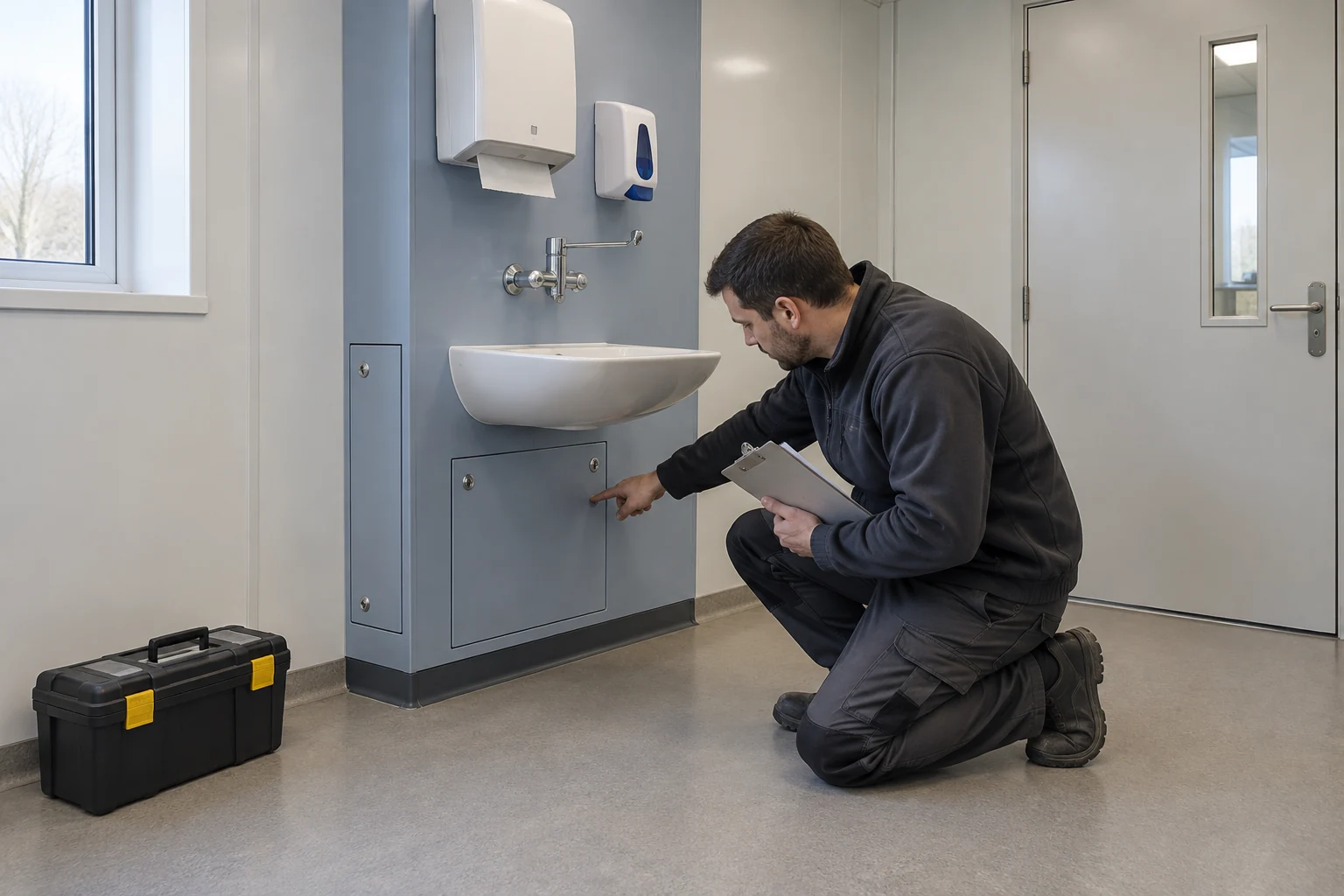

Exponer la decisión de mantenimiento sin exponer la habitación.
Una estación puede ser fácil de usar pero difícil de mantener. Localice las válvulas, las conexiones y los accesos de servicio asociados con el dispositivo en cuestión y, a continuación, determine cómo un técnico puede acceder a ellos sin interrumpir de forma imprevista el trabajo clínico.
Solicite al equipo de ingeniería que defina la ruta de servicio y el método de acceso previsto. Un plano que muestre las tuberías ocultas también debe explicar cómo se pueden inspeccionar o reemplazar las piezas acordadas. Esto no significa dejar superficies clínicas expuestas; significa coordinar el acceso requerido y la disposición final de la habitación antes de que estas decisiones entren en conflicto.
La opción estructural modifica el momento en que se realiza el trabajo. Para una propuesta de edificio con contenedores modulares desmontables, Confirme qué detalles de la estación se suministrarán con los componentes y cuáles se completarán después del ensamblaje. Una disposición interior flexible no justifica las perforaciones de servicio no planificadas ni la reubicación de accesorios sin la revisión necesaria.
El guía del alcance de montaje de contenedores modulares Flat Pack ayuda a separar responsabilidades de fábrica, montaje y obra. Para esta estación, aplique esa distinción a la fijación del aparato, las conexiones de tuberías, la interfaz de instalaciones exteriores y la verificación. Identifique al instalador designado y al responsable de aceptación, en lugar de dejar la conexión final al último oficio presente en obra.
Analice la visita de servicio mientras la sala está en funcionamiento, incluyendo quién autoriza el acceso, qué actividad se ve afectada y cómo se restablece el uso del punto de acceso. La respuesta debe convertirse en un acuerdo local práctico. Un panel removible por sí solo no explica el aislamiento, la limpieza, la verificación ni el permiso para reiniciar la actividad afectada.
Proteja la función del lavabo durante el funcionamiento diario.
El equipo necesita una respuesta clara cuando alguien quiera enjuagar el equipo, guardar un recipiente o desechar una bebida en el punto de lavado de manos. Identifique el uso previsto y proporcione la ruta alternativa adecuada para otras tareas.
Nota del Edificio de Salud 00-09 Considera los lavamanos clínicos como instalaciones específicas, no como puntos de eliminación de residuos generales. Por ello, es necesario consultar su uso con el equipo operativo, en lugar de improvisar una técnica de limpieza o eliminación de residuos a partir de un artículo de construcción.
Es más fácil seguir la instrucción de mantener el recipiente despejado cuando la tarea concurrente tiene un destino. Averigüe dónde planea el operador gestionar el equipo de limpieza, los artículos usados y las actividades habituales de la sala de apoyo. Si bien sus disposiciones pueden quedar fuera del alcance de la compra de esta estación, las alternativas no resueltas aún pueden comprometer su uso previsto.
Mantenga diferenciados los baños del personal y los públicos de la dotación clínica. La guía de planificación de baños es útil para cuestiones de distribución y mantenimiento de instalaciones de apoyo; no establece la idoneidad de un lavabo clínico ni sustituye un punto exigido por los requisitos clínicos. Registre las distintas funciones de los espacios en lugar de agrupar todos los lavabos en un único total tranquilizador.
Durante la revisión inicial, el responsable de limpieza debe identificar el punto de limpieza y las superficies circundantes. Debe establecer cómo se informa y se resuelve un dispensador bloqueado, un accesorio dañado o un artículo almacenado incorrectamente. Evite prometer que una sola fotografía de un lavabo vacío demuestra que la rutina seguirá siendo efectiva una vez que la habitación esté ocupada.
Conectar el punto local a un servicio de agua responsable.
La estación es el extremo visible de un sistema de agua y drenaje más amplio. Su expediente debería indicar el equipo responsable de las instalaciones y la documentación que requieren, en lugar de dar a entender que un grifo en funcionamiento resuelve el problema de la gestión del agua.
Consideraciones de los CDC sobre el agua en el sector sanitario abordan los programas de gestión del agua y la evaluación de exposición según sus usos y la susceptibilidad de los pacientes.
Involucre al operador y al responsable de ingeniería en la misma conversación antes de definir los detalles de la estación local. Deben identificar la base de la conexión, las responsabilidades más allá del edificio y la respuesta ante interrupciones. Si la clínica se integra a una instalación existente, pregunte cómo se incorpora el nuevo punto a la infraestructura de dicha instalación, en lugar de asignarlo a un sistema externo no definido.
Solicite el plan de evidencia del proyecto a sus responsables. Las comprobaciones, las decisiones de muestreo, los límites y las condiciones de autorización dependen del servicio y de los requisitos aplicables; ninguno se ha establecido aquí para una clínica PQSE. Un cuadro de compras debe identificar la evidencia y su revisor sin rellenar campos vacíos con números plausibles.
Especifique quién recibe la queja, decide si el punto sigue operativo y comunica la restricción al personal. El plano de la sala por sí solo no puede responder a estas preguntas operativas. Mantener el identificador de la estación en el informe ayuda al equipo de mantenimiento a distinguir un problema puntual de una interrupción más amplia y a seguir el procedimiento de investigación correcto.

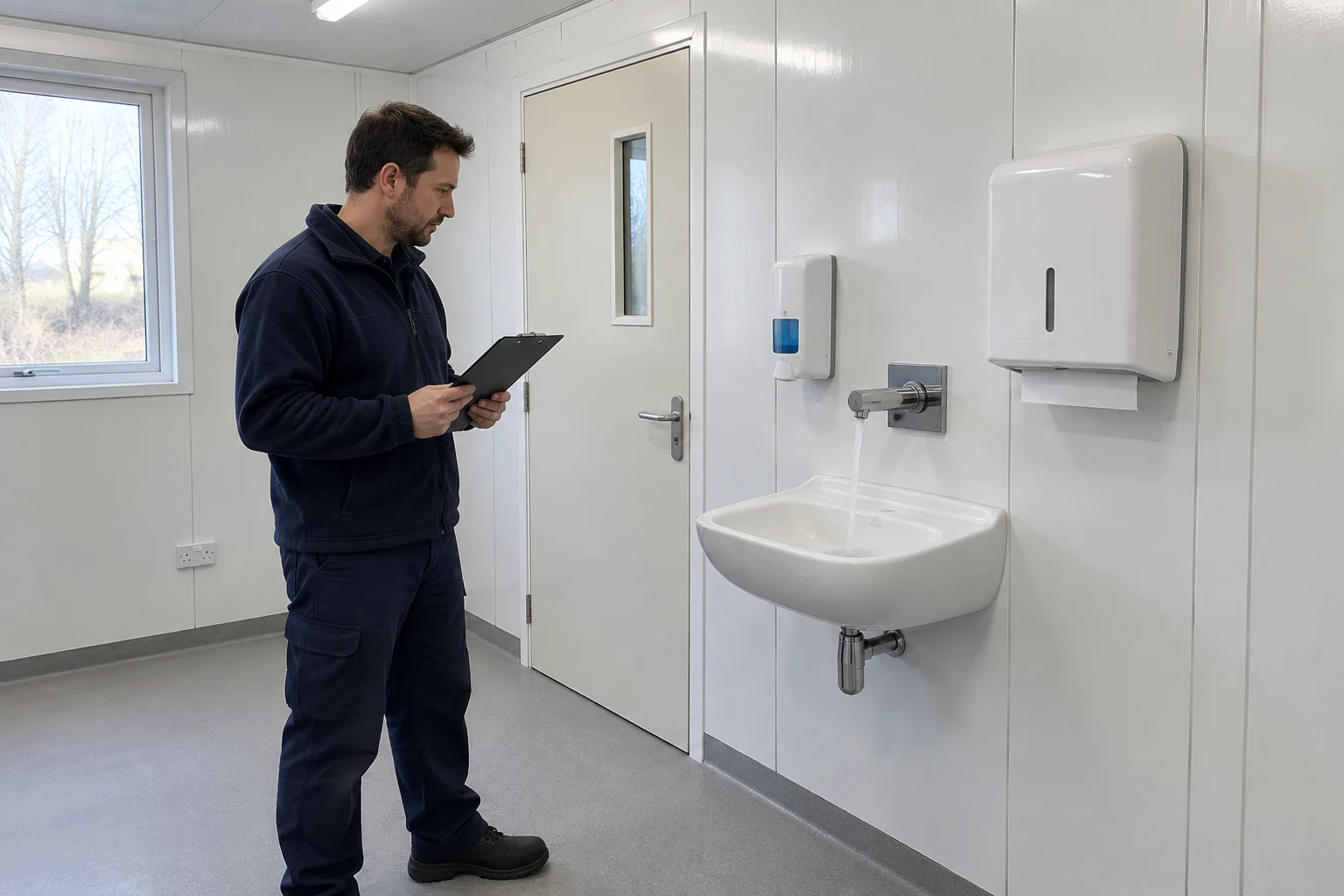

Presenciar la estación propuesta bajo las condiciones acordadas.
Antes de aceptar, compruebe que el grifo y el lavabo seleccionados funcionen juntos en la disposición terminada. La demostración necesita condiciones acordadas y un revisor responsable; una fotografía tranquilizadora de agua corriente solo registra el aspecto de ese momento.
Los consejos de los CDC sobre el diseño de lavabos abordan la gestión de presión para minimizar salpicaduras al caudal máximo.
Revise el punto con sus suministros reales y las superficies adyacentes presentes. Registre los cambios necesarios antes de autorizarlo, incluido un grifo sustituido o una posición de montaje modificada. Mantenga una relación fechada entre la observación, la combinación de componentes elegida y la ubicación. Un documento de componentes del fabricante no muestra por sí solo cómo funcionan juntos tras instalarse.
La tabla que figura a continuación separa las cuestiones observables de instalación y suministro de la verificación del servicio técnico especializado. Se trata de una guía descriptiva, no de un protocolo de pruebas preestablecido. El equipo responsable determinará el procedimiento, los criterios de aceptación y las pruebas pertinentes. Cualquier cuestión pendiente deberá identificar al responsable de la decisión y las consecuencias para el uso del punto afectado.
Tras una corrección, el registro debe indicar qué se modificó y qué se volvió a comprobar. Mantenga un límite significativo cuando solo se haya evaluado una parte del acuerdo. No convierta una demostración del instalador en prueba de la calidad del agua, el cumplimiento clínico o el comportamiento constante del personal; son cuestiones distintas que requieren evidencias diferentes.
| Alcance | ¿Qué debe identificarse? | Responsable de la evidencia |
|---|---|---|
| Combinación de accesorios | Lavabo, grifo y posición instalada seleccionados | Instalador designado y revisor de diseño. |
| Acceso al suministro | Dispensadores seleccionados, repuestos compatibles y existencias iniciales | Operador clínico y responsable de suministros |
| Salpicaduras y trabajos adyacentes | Revisar las condiciones y las superficies vecinas reales | Revisores clínicos y de instalaciones |
| Servicio de agua y alcantarillado | Requisitos de conexión, verificación y liberación aplicables | Equipo responsable de ingeniería y agua |
| Utilizar después de la entrega | Restricciones, vía de notificación y acuerdo de mantenimiento | Equipos operativos clínicos y de instalaciones |

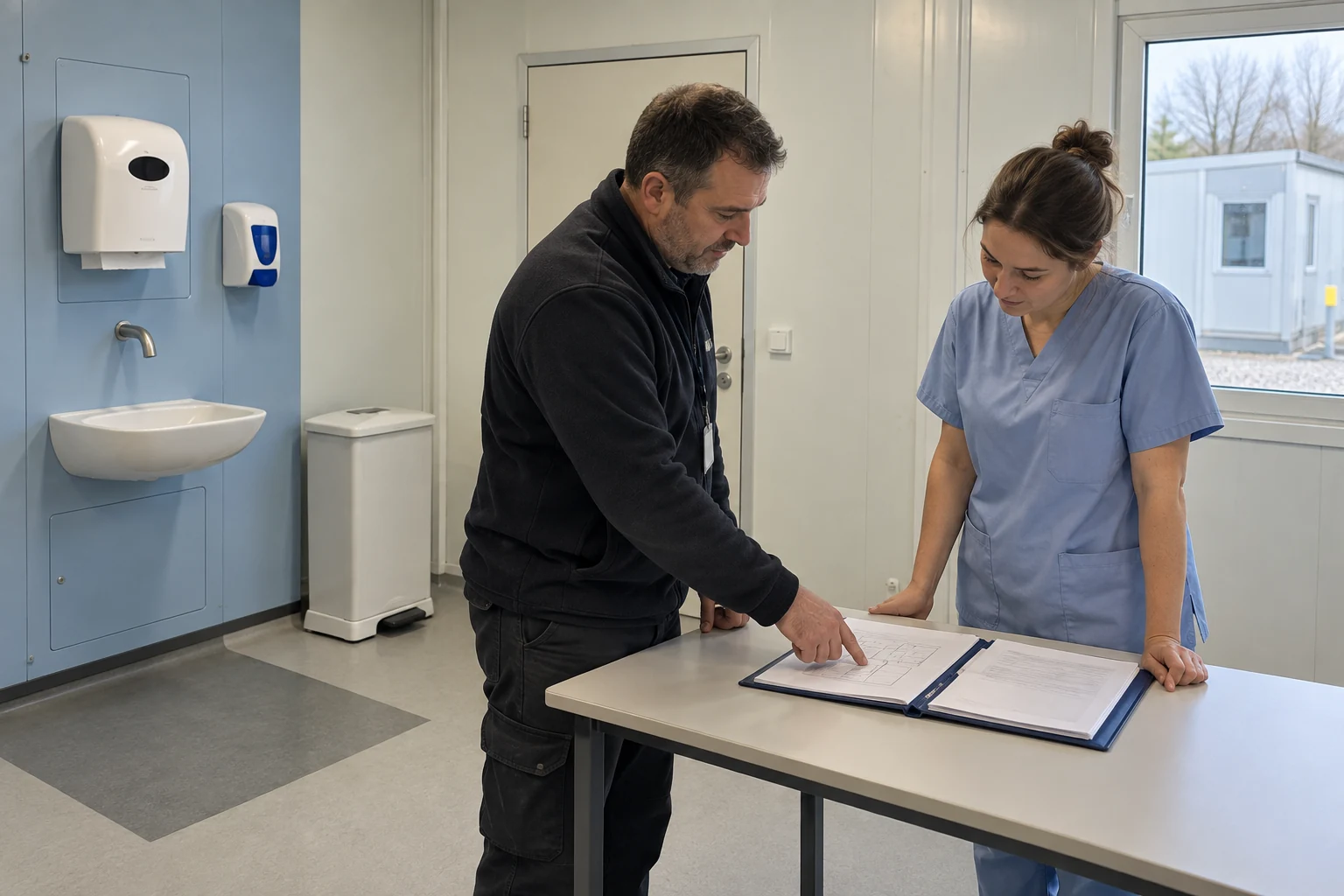

Entregue un punto que el operador pueda identificar.
Finalice la revisión de la estación con las personas que la usarán, suministrarán y mantendrán. El archivo final debe permitirles identificar el punto instalado, su función acordada y el contacto adecuado en caso de cambios o fallas.
Recopile en el registro de la estación la ubicación final del equipo, los componentes seleccionados y las instrucciones pertinentes. Conserve junto a ellos el acuerdo de suministro aprobado y los contactos de servicio. Evite que el operador tenga que buscar en correos electrónicos de compras no relacionados para averiguar qué dispensador se suministró finalmente o si se reemplazó la propuesta de grifo anterior.
Explique cualquier restricción restante en términos que el personal pueda aplicar. Indique quién es responsable de la siguiente decisión y cómo se comunica su resultado al equipo de la sala. Un archivo de estación marcado como completado cuando un componente esencial sigue sin estar disponible crea una impresión errónea; del mismo modo, un documento pendiente de menor importancia no debe describirse como una restricción clínica sin que el revisor responsable haya tomado esa decisión.
La guía más amplia de adquisición de clínicas modulares y preparación clínica aborda los límites de responsabilidad del paquete completo del edificio. La revisión específica de esta estación añade una ubicación y función concretas a esos límites. Completar un aparato local no sustituye la autorización de apertura de la clínica ni la aceptación de los demás sistemas clínicos.
Para una propuesta inicial, envíe el país, la actividad de la sala, el plano con mobiliario, las ubicaciones previstas de los puntos y los contactos clínicos y de ingeniería designados. Incluya las cuestiones pendientes de suministro e instalaciones que el fabricante puede ayudar a coordinar. El resultado debe ser un documento de requisitos que permita una respuesta, sin dar por supuesta ninguna especificación de aparatos PQSE ni necesitar datos identificativos de pacientes para explicar el problema de diseño.
Preguntas del comprador
¿Todas las salas clínicas propuestas necesitan el mismo sistema de lavado de manos?
No se ha establecido un acuerdo universal. La actividad clínica y los requisitos locales aplicables determinan las disposiciones necesarias. Revise cada punto mencionado en función de su uso previsto, mobiliario, suministros y servicios, y luego documente la decisión del equipo designado. Un módulo repetido o una etiqueta de habitación idéntica no implica una tarea clínica equivalente.
¿Puede un dispensador de producto para fricción de manos sustituir un lavabo del plano aprobado?
No realice esa sustitución a partir de este artículo. El acceso al producto y las disposiciones de lavado se rigen por las decisiones del equipo clínico. Si el proyecto propone un cambio, sus revisores responsables deberán determinar si la disposición revisada cumple con el servicio y los requisitos aplicables, y luego actualizar los planos, el alcance del suministro y los criterios de aceptación.
¿Quién debe revisar un cambio en la posición de un accesorio o estación?
Presente la propuesta de cambio a las personas responsables de las decisiones clínicas y de ingeniería afectadas. Identifique los cambios en la disposición actual, incluyendo trabajos adyacentes, acceso a suministros y servicios, antes de revisar el pedido de componentes. Un accesorio de reemplazo de la misma categoría de catálogo no garantiza que se mantenga la relación revisada.
¿Qué debería pedirle el comprador a PQSE que confirme?
Pregunte qué componentes aprobados de la estación, sistemas de fijación e interfaces del lado del edificio incluye el alcance propuesto, quién completa lo restante y qué documentos acompañan la instalación. Proporcione el plano pertinente y las decisiones especializadas. No asuma que un presupuesto sin especificar incluye un lavabo clínico, un servicio de agua verificado o permiso de funcionamiento.
Fuentes y alcance
- CDC, Consideraciones para reducir el riesgo: El agua en los centros sanitarios, 6 de febrero de 2026. Contexto de gestión del agua, exposición del paciente y consideraciones sobre el diseño del lavabo; no son criterios de aceptación específicos del proyecto.
- CDC, Prácticas básicas de prevención y control de infecciones, 12 de abril de 2024. Suministros de higiene accesibles, distinción de métodos y separación de la preparación de medicamentos en condiciones de higiene estricta; la interpretación clínica sigue siendo específica de cada proyecto.
- CDC, Seguridad clínica: Higiene de manos para trabajadores sanitarios. Consideraciones sobre el rellenado de jabón y productos a base de alcohol; no se infiere ningún modelo de dispensador ni método de rellenado local.
- Departamento de Salud, HBN 00-09: Control de infecciones en el entorno construido, 2013. Accesibilidad, ubicación y uso exclusivo de los lavabos clínicos en el Reino Unido; no se trata de una aprobación universal del diseño de la clínica.
- Departamento de Salud, HBN 00-10 Parte C: Conjuntos sanitarios, 2013. Distinciones en el ensamblaje de dispositivos clínicos del Reino Unido; no se especifica ningún componente PQSE ni dimensión global de la cubeta.
- OMS, Manual técnico de referencia sobre higiene de manos, 2009. Concepto de atención en el punto de atención y cifras de tiempo del procedimiento completo; no se refiere al rendimiento ni al desempeño del producto.
- Servicios de Salud de Alberta, Requisitos de Diseño de Instalaciones Sanitarias, octubre de 2021. Contexto de componentes de estaciones provinciales únicamente; se excluyen las proporciones de salas de observación y las cifras dimensionales no verificadas.
Este artículo combina orientaciones oficiales acotadas con una revisión original de compras a nivel de estación. No prescribe técnicas clínicas, certifica aparatos ni presenta resultados medidos de infecciones. Los profesionales locales adecuados deben establecer los requisitos de diseño, uso y aceptación de la clínica concreta; todas las fotografías generadas son ilustrativas.
