Aménagement des dortoirs et des bureaux sur un site minier aux Philippines

Le projet de PQSE House sur un site minier aux Philippines a intégré des bureaux et des dortoirs dans un cahier des charges de construction modulaire. Ses archives regroupent des photographies de la mise en place des unités sur le site, des plans de bureaux et de logements, ainsi que des vues préparatoires à la production et au transport. L'ensemble de ces documents permet de comprendre la conception du bâtiment et l'agencement des pièces. Ces archives permettent d'aborder les différentes fonctions, mais ne permettent pas de déterminer le nombre final de pièces, le taux d'occupation ni l'agencement complet du camp opérationnel.

Pour un autre acheteur préparant un projet sur un site minier, le point de départ utile consiste à définir comment les occupants travailleront, se reposeront et accéderont aux services communs. Un aménagement de bureau, un plan de chambre et un module qui paraît terminé répondent à des questions différentes. Ce cas examine ces différences dans les archives, puis présente les informations nécessaires pour relier la fourniture des bâtiments aux travaux locaux et à la gestion des hébergements. Les recommandations destinées à un projet comparable sont présentées comme des questions de planification, distinctes de ce que montrent réellement les photographies et les plans.

Ce que les photographies du site établissent

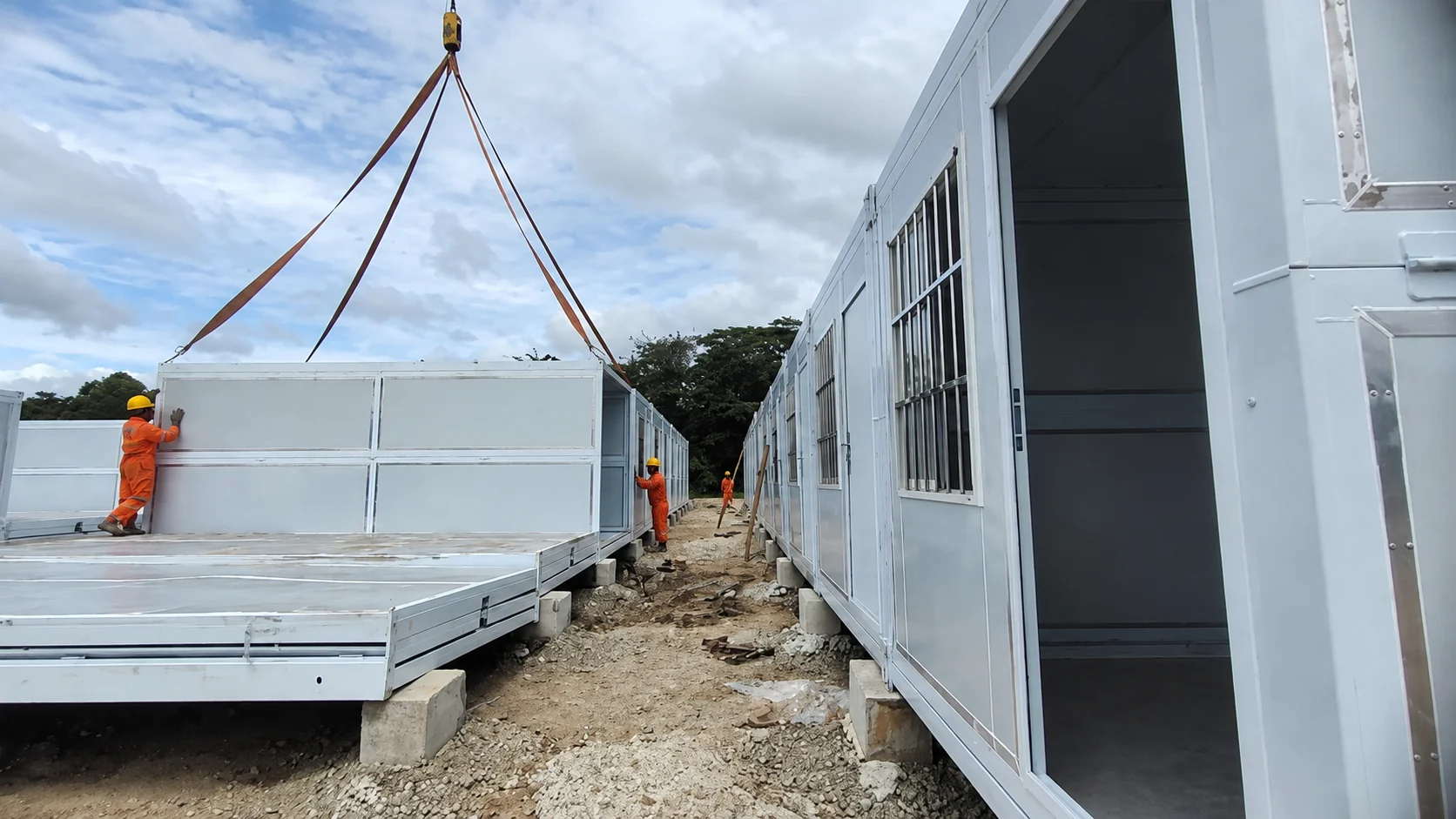

La vue rapprochée du chantier montre une section de bâtiment suspendue par des élingues de grue à côté d'un module pliable ouvert. Les ouvriers et la rangée voisine permettent de contextualiser l'installation. La photographie documente la manutention lors du montage, sans toutefois préciser la méthode de levage d'une cabine terminée.

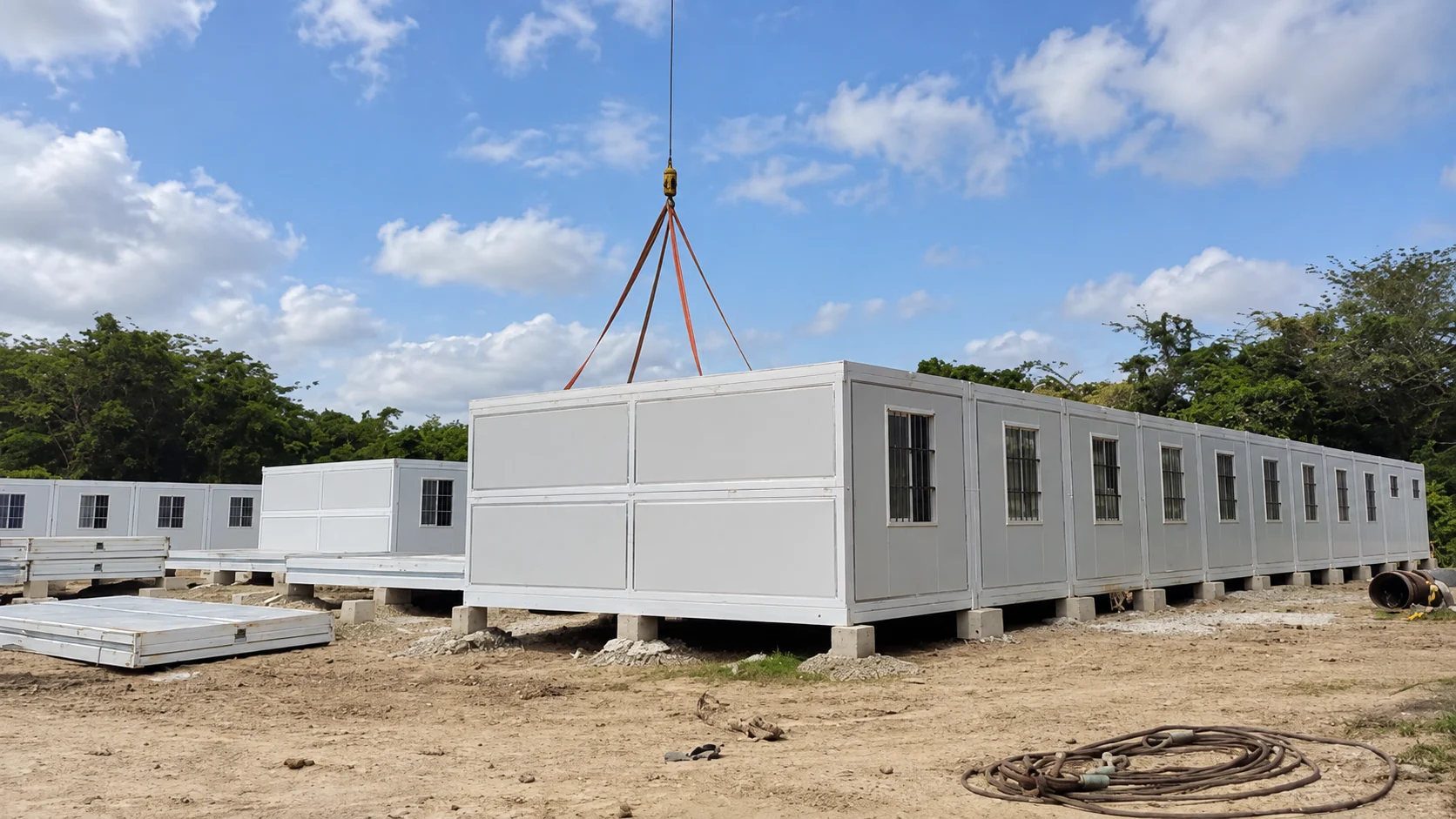

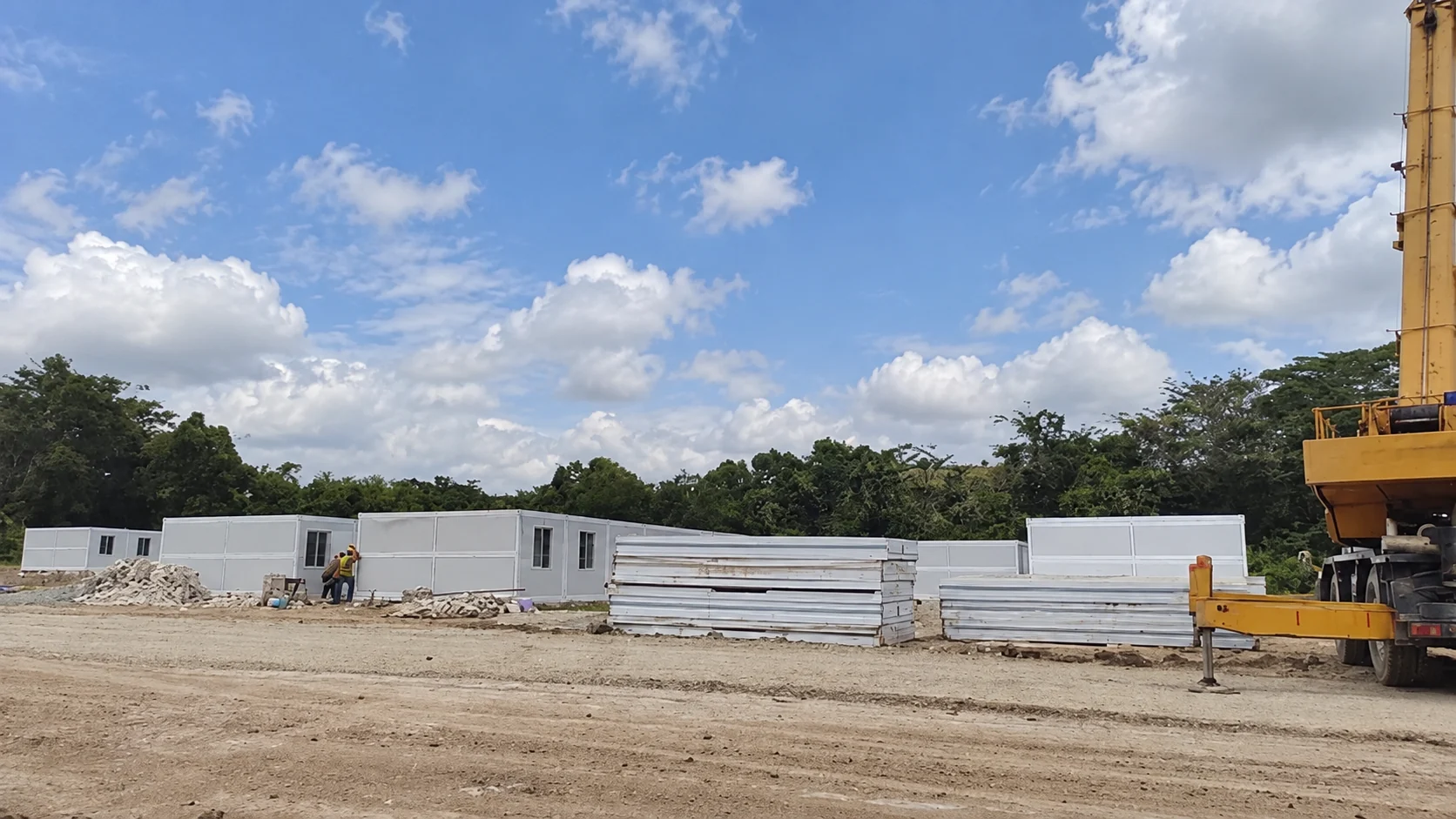

Les vues d'ensemble révèlent des modules blancs et des éléments de construction repliés autour d'une zone de travail dégagée. On distingue les portes et les fenêtres des modules fermés, tandis que la grue fait toujours partie du dispositif d'installation. Ces observations sont utiles pour appréhender la forme du bâtiment et l'environnement de travail. Compter les façades visibles donnerait un total de livraison imprécis : certains modules sont partiellement masqués et les photographies ne permettent pas d'identifier tous les éléments du colis.

De même, un extérieur clos ne permet pas d'identifier quelle pièce deviendra un bureau, une chambre de direction ou un dortoir. Cette information doit figurer dans un descriptif des pièces, joint aux plans validés. Dans le cadre d'un marché similaire, il convient d'attribuer à chaque pièce une identité cohérente, permettant de la retrouver facilement depuis le descriptif du fournisseur jusqu'à son emplacement sur le plan du site. Une photographie devient alors un élément de preuve supplémentaire pour un élément donné, sans pour autant remplacer le descriptif lui-même.

Le dossier du chantier peut être comparé à la documentation de montage et d’aménagement intérieur du cas d’hébergement d’une équipe de topographie au Niger. L'objectif de cette comparaison est d'observer les différentes étapes d'installation. Elle n'établit pas d'égalité en termes de quantités, de durées d'installation ou de conditions d'exploitation entre les deux projets. Dans le cas des Philippines, les raccordements aux services publics, la réception signée et l'occupation effective des lieux ne figurent pas dans le compte rendu visuel.

Lecture des plans de bureau par fonction

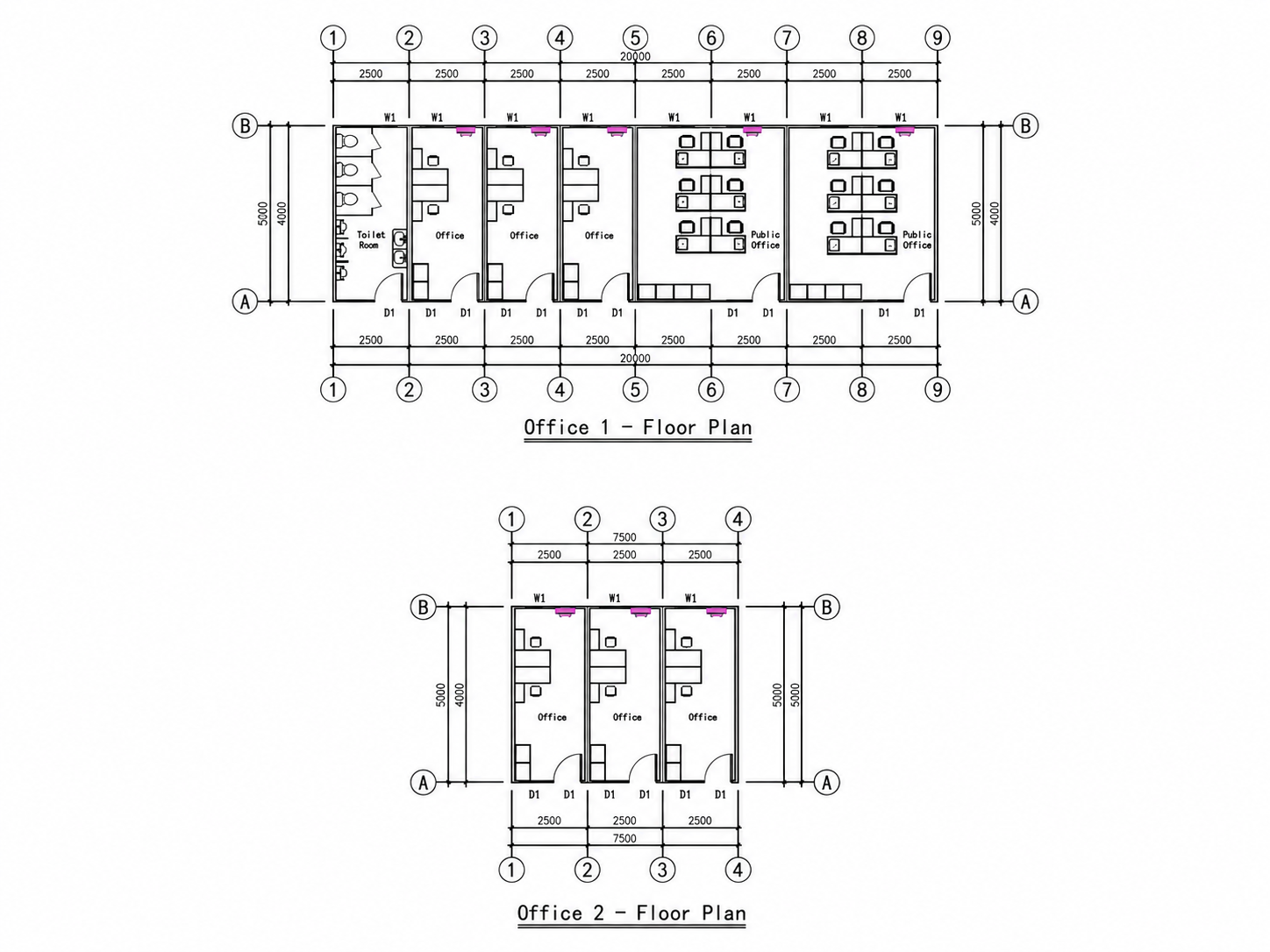

Le plan de bureaux comprend deux aménagements : Bureau 1 et Bureau 2. Il représente des bureaux individuels, de plus grands espaces désignés « Bureau public » et des sanitaires, le tout avec des symboles de portes et de mobilier. Ces désignations servent de légende au plan. La mention « Bureau public » ne constitue pas une preuve de la réalisation d'un accueil des visiteurs, et les deux aménagements ne doivent pas être additionnés pour obtenir le nombre de bâtiments de bureaux livrés.

Utilisez cette distinction lors de la préparation d'un cahier des charges pour un bureau modulaire en conteneur. Déterminez quelles tâches nécessitent un espace individuel, quelles activités peuvent partager un même espace et quel mobilier et rangement chaque espace contiendra. Une pièce étiquetée « Bureau » peut avoir des exigences très différentes selon qu'elle abrite le bureau d'un superviseur, des documents confidentiels ou qu'elle accueille une petite réunion de coordination. Communiquez ces informations au fournisseur avant de considérer les symboles du mobilier comme le cahier des charges final de l'aménagement intérieur.

Le plan soulève également une question à chaque entrée : qui s’approche de cette porte et d’où ? L’aménagement intérieur des pièces peut indiquer l’emplacement d’une porte, mais c’est l’ensemble du site qui détermine si une personne arrive de la mine, d’un dépose-minute, d’un autre bureau ou d’un bâtiment d’hébergement. Demandez au concepteur du site de représenter ces relations sur un plan d’aménagement séparé. Un plan de pièce seul ne permet pas de déterminer l’accès des véhicules, le respect de la vie privée des résidents ni l’emplacement d’une voie de service extérieure.

Ci-dessous figure le plan d'aménagement des bureaux archivé, conservé à titre de document de planification. Les dimensions et le mobilier indiqués sur le plan ne constituent pas des mesures définitives ni la description du contenu livré. Cliquez sur n'importe quelle feuille de plan pour l'afficher en plein écran et consulter la description des pièces. Le tableau suivant explique également les différences fonctionnelles.

Séparer les types d'hébergement sans deviner la capacité

Le plan d'aménagement du logement du responsable présente le mobilier de couchage, les bureaux et les équipements de salle de bains. Il permet à l'acheteur de discuter des fonctions inhérentes à chaque chambre privée. Ce plan ne garantit pas que tous les équipements ont été fournis, installés ou livrés. Le descriptif des achats doit détailler individuellement le mobilier et les accessoires inclus, afin d'éviter toute confusion entre un élément dessiné et un élément du devis.

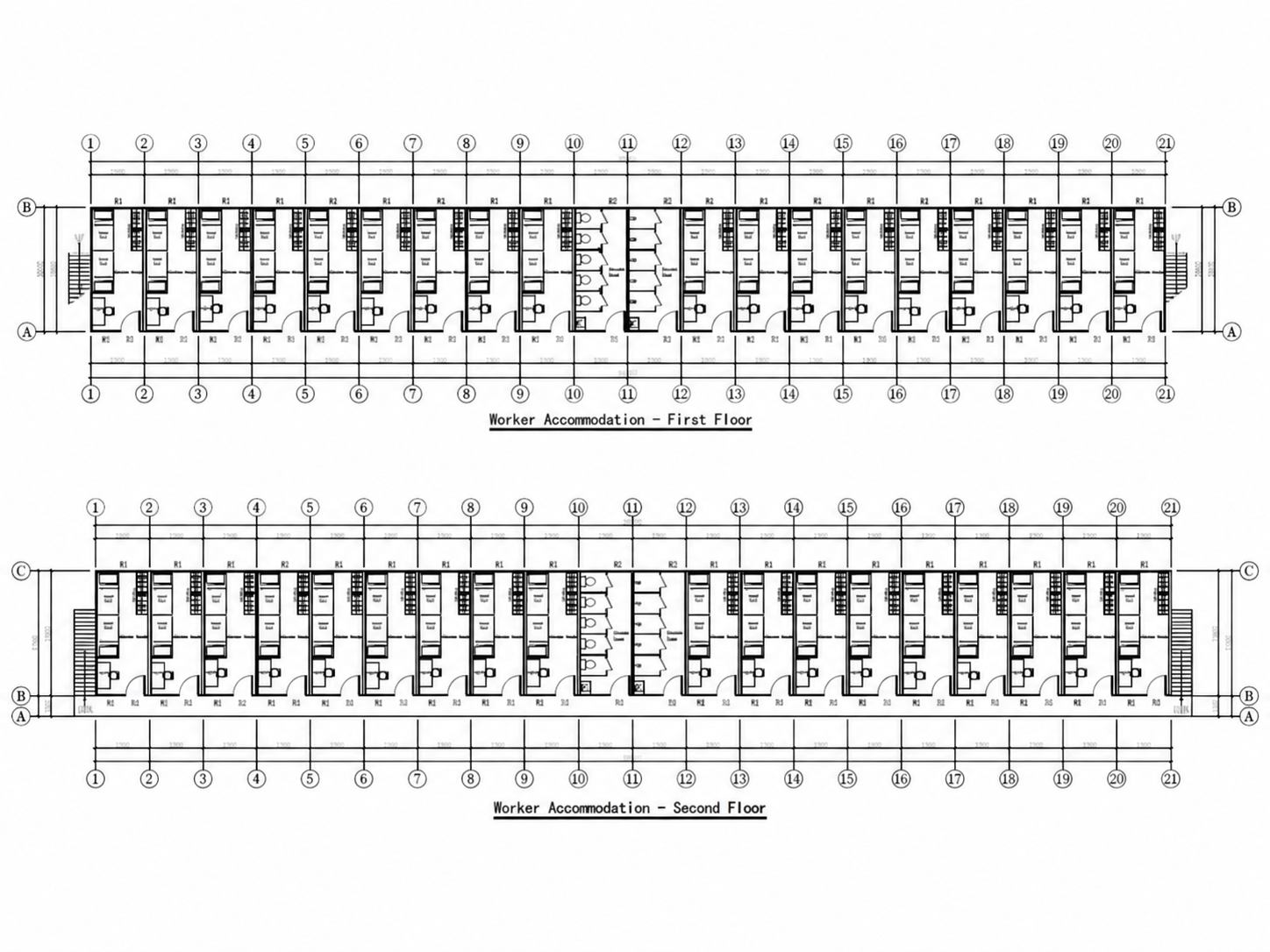

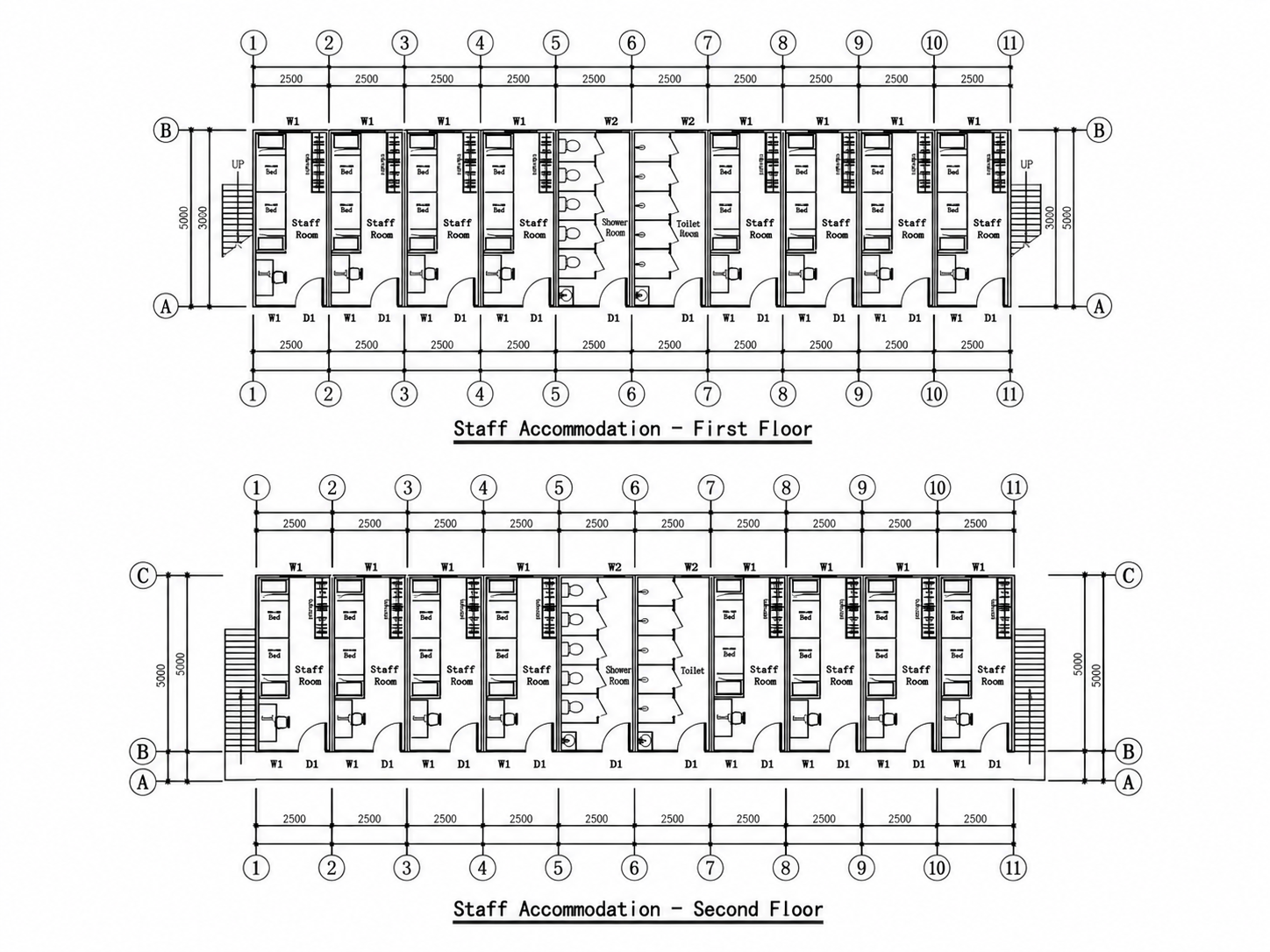

Les plans des logements du personnel et des ouvriers présentent des chambres répétées, des sanitaires centraux et des escaliers, avec des aménagements sur deux niveaux. Il s’agit d’éléments graphiques illustrant une organisation spatiale proposée. Les photographies du site ne prouvent pas que les deux niveaux représentés ont été construits. Les symboles de lits ne doivent pas non plus être convertis en nombre réel de résidents. La capacité finale et un aménagement approuvé nécessitent les documents applicables au projet, notamment l’usage prévu des pièces et les exigences locales.

Pour un projet comparable de projet d’hébergement modulaire pour camp minier, répertoriez séparément les types de chambres avant de définir les quantités. Les responsables, le personnel et les autres travailleurs peuvent avoir des besoins différents en matière d’intimité, de rangement et d’accès aux sanitaires, mais l’acheteur doit définir ces besoins pour ses propres effectifs. Ne vous fiez pas à une désignation générique pour décider qui partagera une chambre, si une salle de bains est privée ou qui entretiendra les sanitaires communs.

Associez la planification des chambres aux itinéraires quotidiens du site

Un visiteur des bureaux, un résident qui retourne dans sa chambre et un véhicule de livraison ont des destinations différentes. Leurs itinéraires doivent être étudiés sur le plan du site, en parallèle des plans des pièces. Les recommandations du Health and Safety Executive (HSE) britannique abordent la séparation des piétons et des véhicules lorsque cela est possible, l’examen des croisements et l’information des usagers sur les itinéraires. Ces questions sont utiles à un exploitant de site ; les dispositions juridiques britanniques de cette source ne constituent ni le droit philippin ni une preuve des mesures réalisées dans ce projet. Voir Les recommandations du HSE concernant les piétons et les véhicules.

Dans un document similaire, indiquez clairement l'accès aux bureaux, l'entrée des résidents et l'accès aux services. Si les visiteurs doivent se présenter à un bureau, précisez où et comment s'y rendre. Un simple panneau « Bureau public » à l'intérieur d'un bâtiment ne suffit pas. Demandez à l'exploitant comment les nouveaux arrivants recevront les informations d'accès et quels chemins restent accessibles pendant les travaux. Le plan final doit refléter l'activité réelle du site, et non un schéma de circulation supposé.

Les besoins en matière de repos requièrent la même attention. Les recommandations de l'IFC et de la BERD de 2009 relatives à l'hébergement abordent le bruit, les émissions et la poussière sur le chantier, la praticabilité des déplacements et le drainage lors de la conception des installations de vie. Il s'agit de recommandations institutionnelles, et non d'une preuve que ce projet philippin répond à une norme particulière. L'analyse de l'emplacement préconise de se renseigner auprès de l'équipe locale sur l'environnement de la zone de couchage. Voir la section relative aux installations de vie générale du guide, page imprimée 11.

Si le camp prévu accueille des équipes travaillant selon des horaires différents, décrivez le planning réel avant de choisir l’emplacement des hébergements ou les horaires de ménage. Le guide de planification des équipes et du repos dans les camps de travailleurs développe cette question d’exploitation distincte. Ces archives ne contiennent ni planning des équipes vérifié ni politique confirmée concernant les heures de calme. Pour un nouveau projet, l’acheteur doit identifier les périodes de sommeil dans les chambres et les activités voisines à coordonner ; ces informations ne peuvent pas être déduites de l’extérieur d’un module.

L'espace réservé aux agrandissements futurs doit figurer parmi les conditions d'urbanisme. Un bâtiment supplémentaire pourrait modifier les itinéraires piétonniers, les besoins en services ou l'emplacement d'une zone de livraison. Il convient de recenser les fonctions existantes qui seraient affectées avant de demander une extension. Les documents relatifs aux Philippines ne font pas état d'un agrandissement achevé ; par conséquent, toute croissance future est considérée ici comme un projet qu'un autre acquéreur pourrait souhaiter réaliser, et non comme un résultat déjà obtenu.

Le système de pliage dans l'enregistrement de production

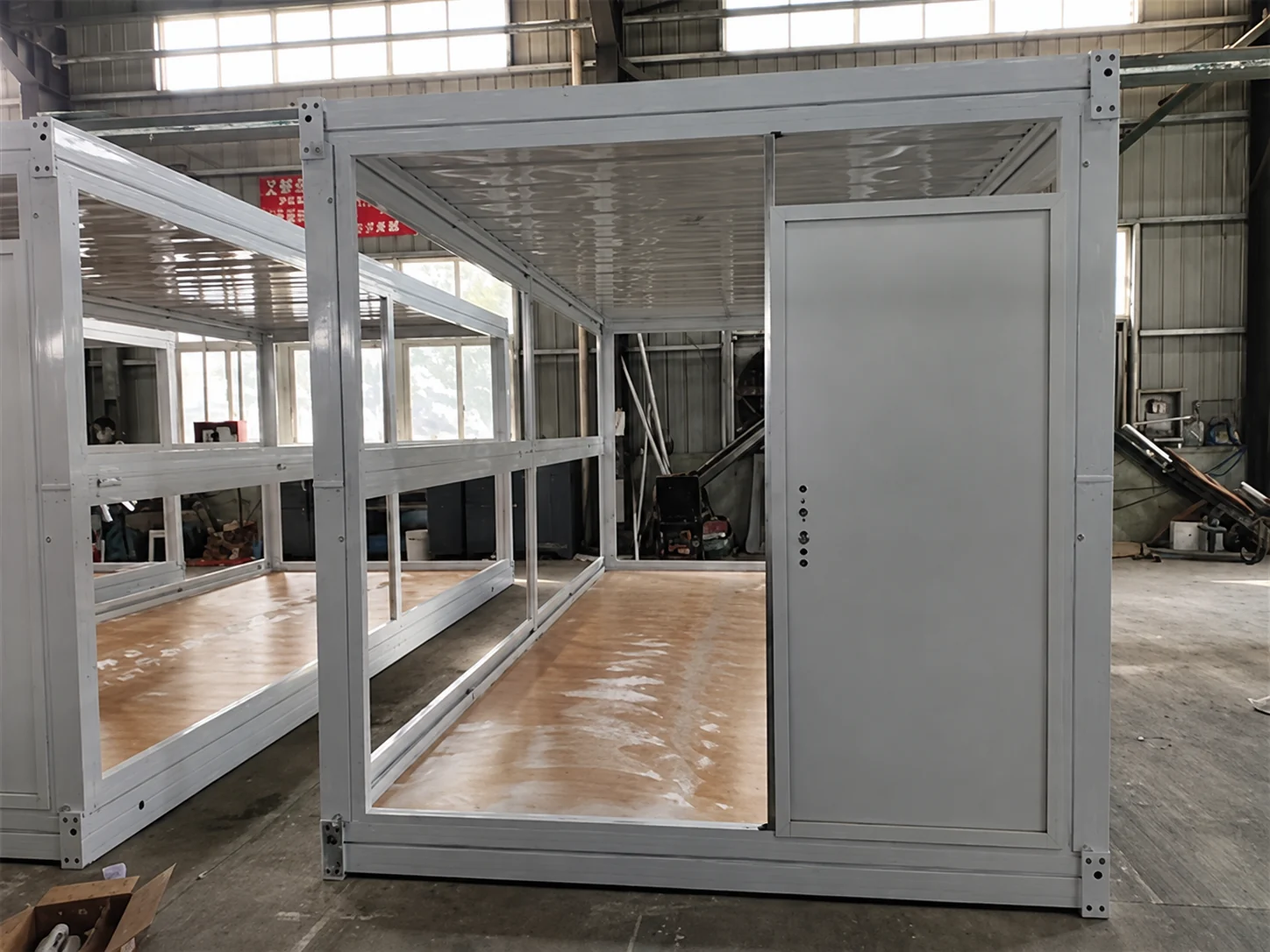

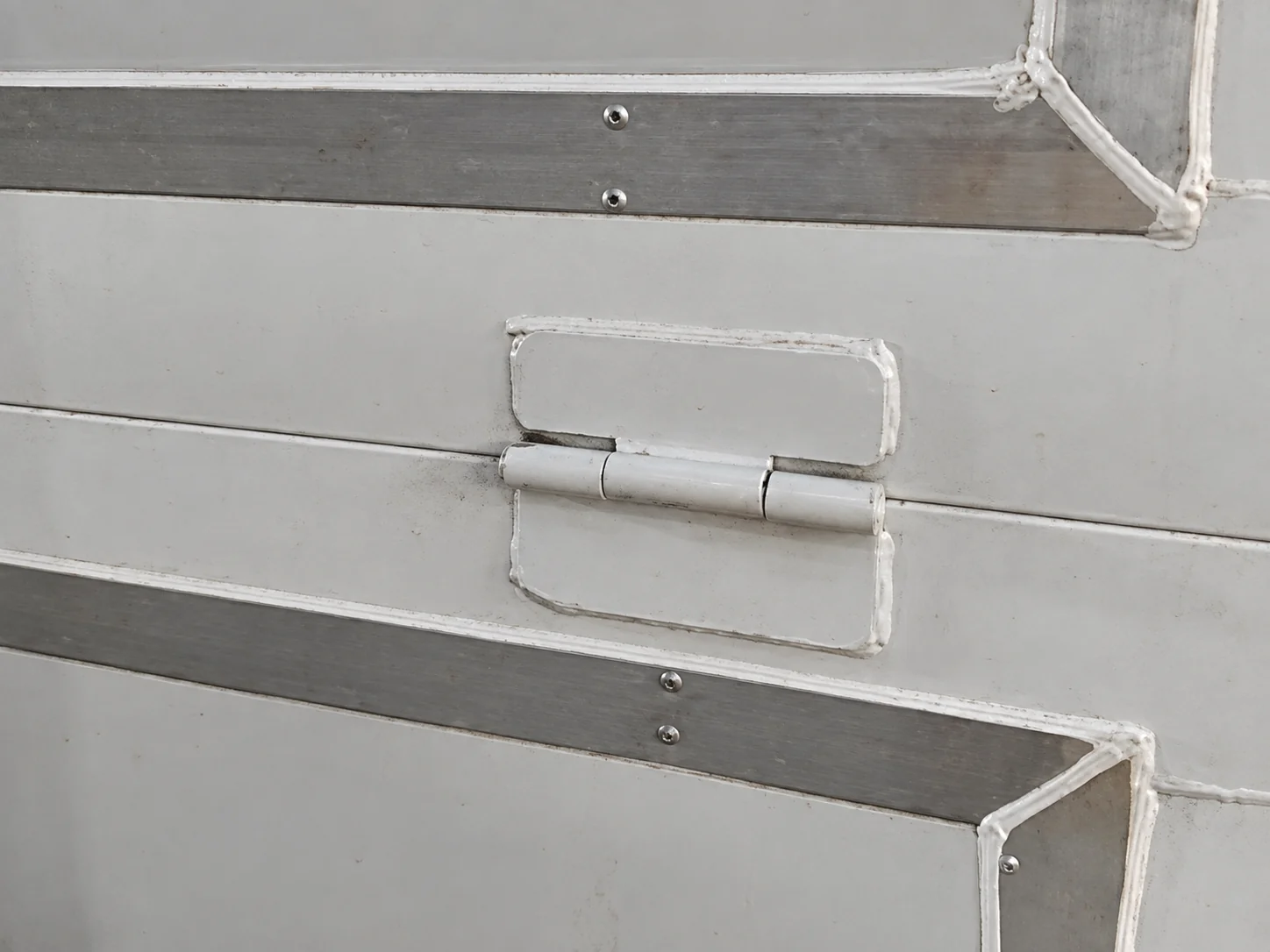

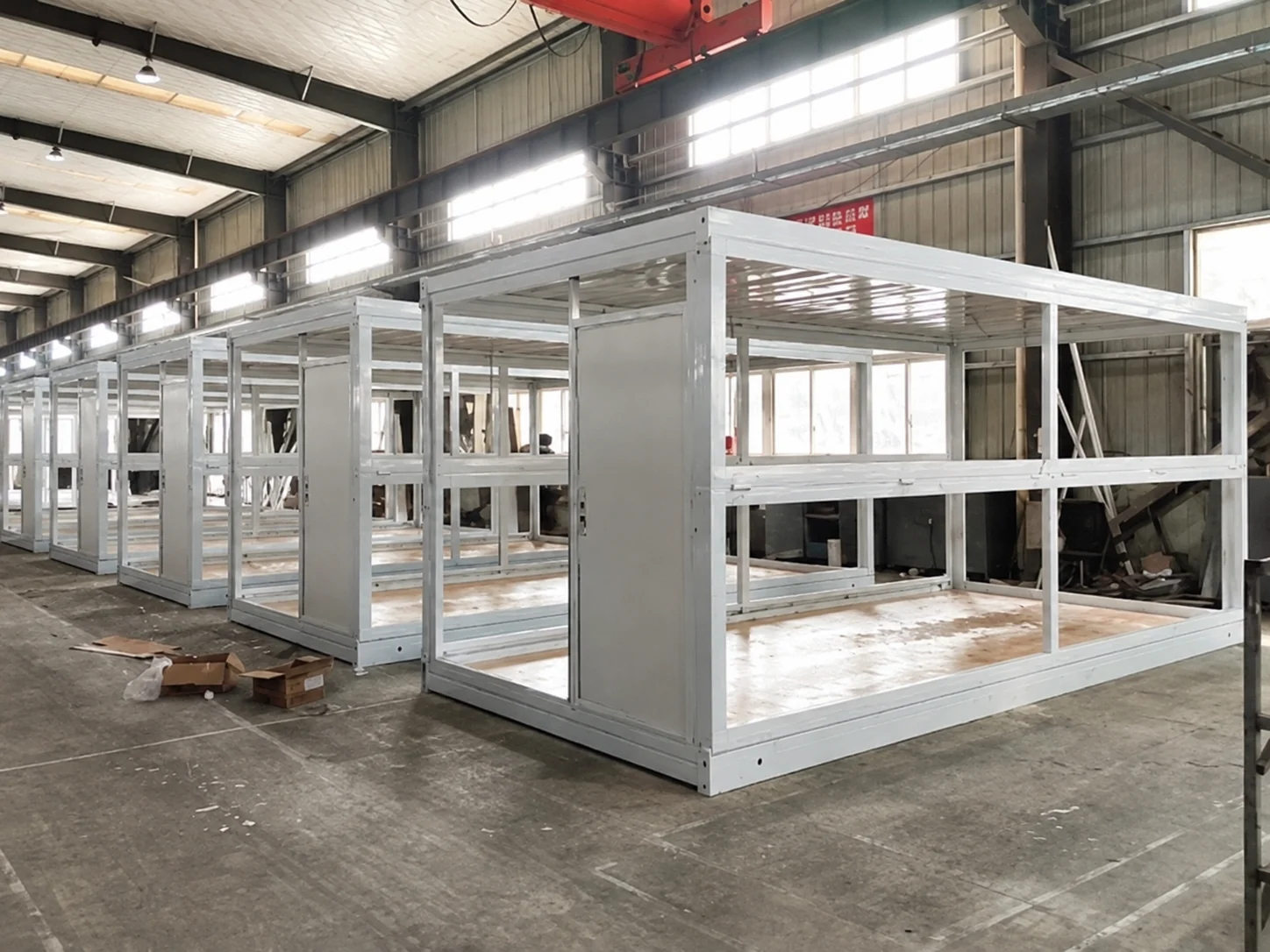

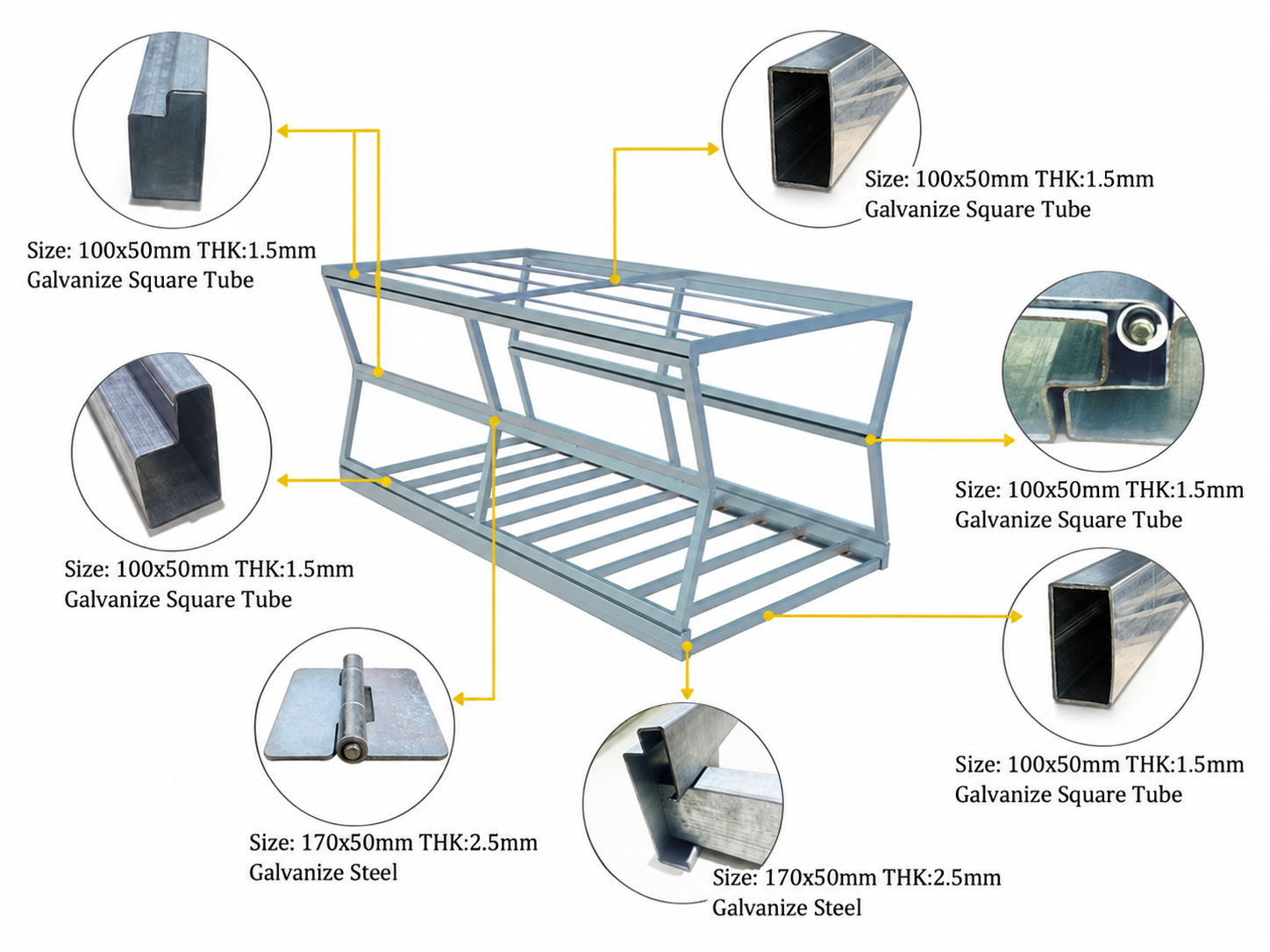

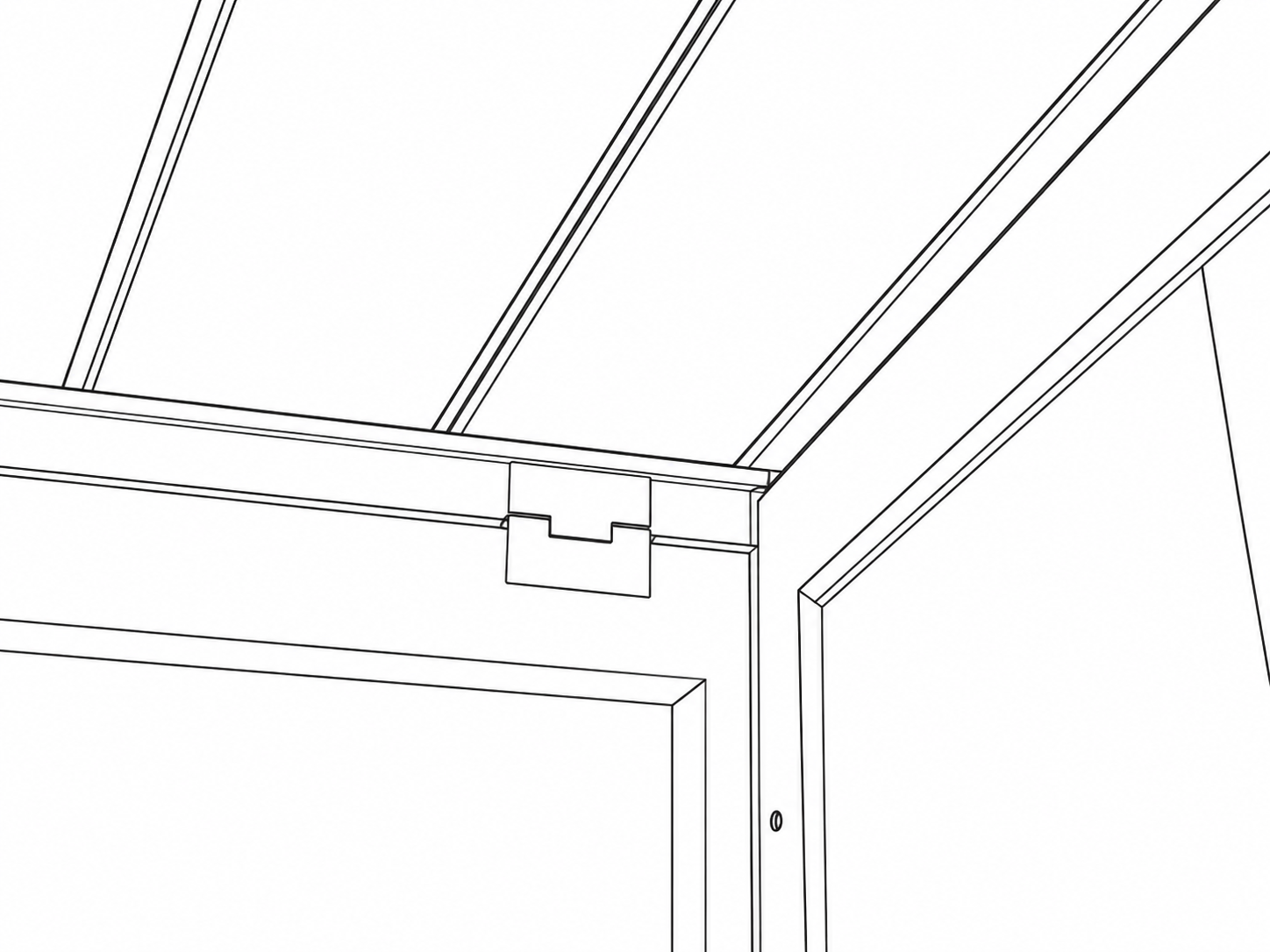

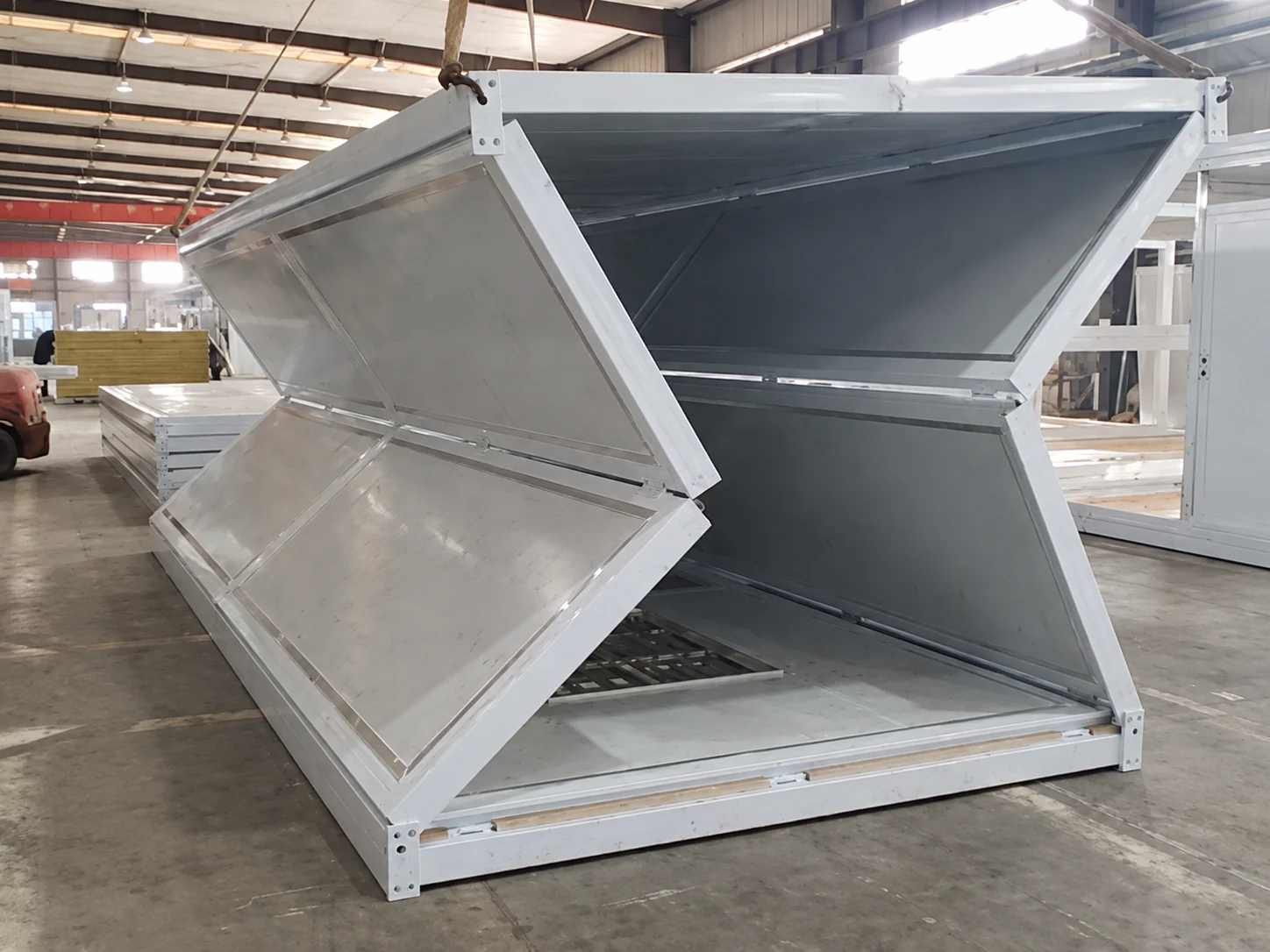

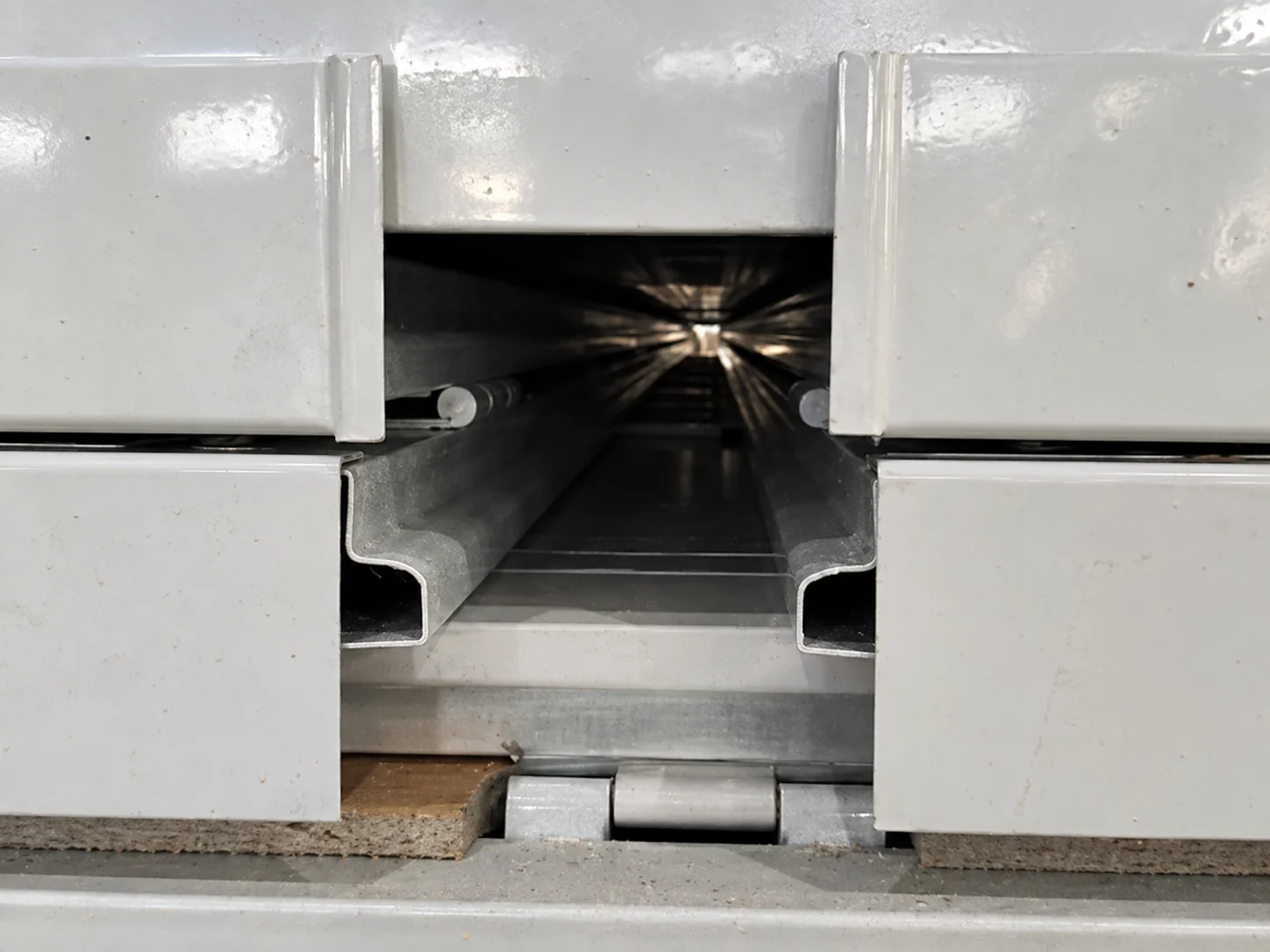

Le groupe suivant concerne le système constructif et la production. Il comprend une ossature illustrée avec les détails des composants, des ossatures en atelier, des détails d’assemblage, des états pliés ou partiellement ouverts, un intérieur et des modules fermés sur le sol de l’atelier. Ces illustrations expliquent le format ; elles ne constituent pas un plan de projet visé. Leurs dimensions et désignations de matériaux ne doivent pas être reprises comme spécifications vérifiées de ce cas.

La page produit des maisons conteneurs pliables constitue un point de départ pour aborder ce type de construction. Il convient d'identifier le modèle sélectionné, ses états de transport et d'assemblage, puis de l'associer aux fonctions des pièces souhaitées. Bureaux et chambres peuvent utiliser un format similaire, tout en nécessitant des ouvertures, des cloisons ou des aménagements différents. Un fournisseur doit être en mesure d'expliquer ces spécificités sans que l'acheteur ait à les déduire de photos d'atelier.

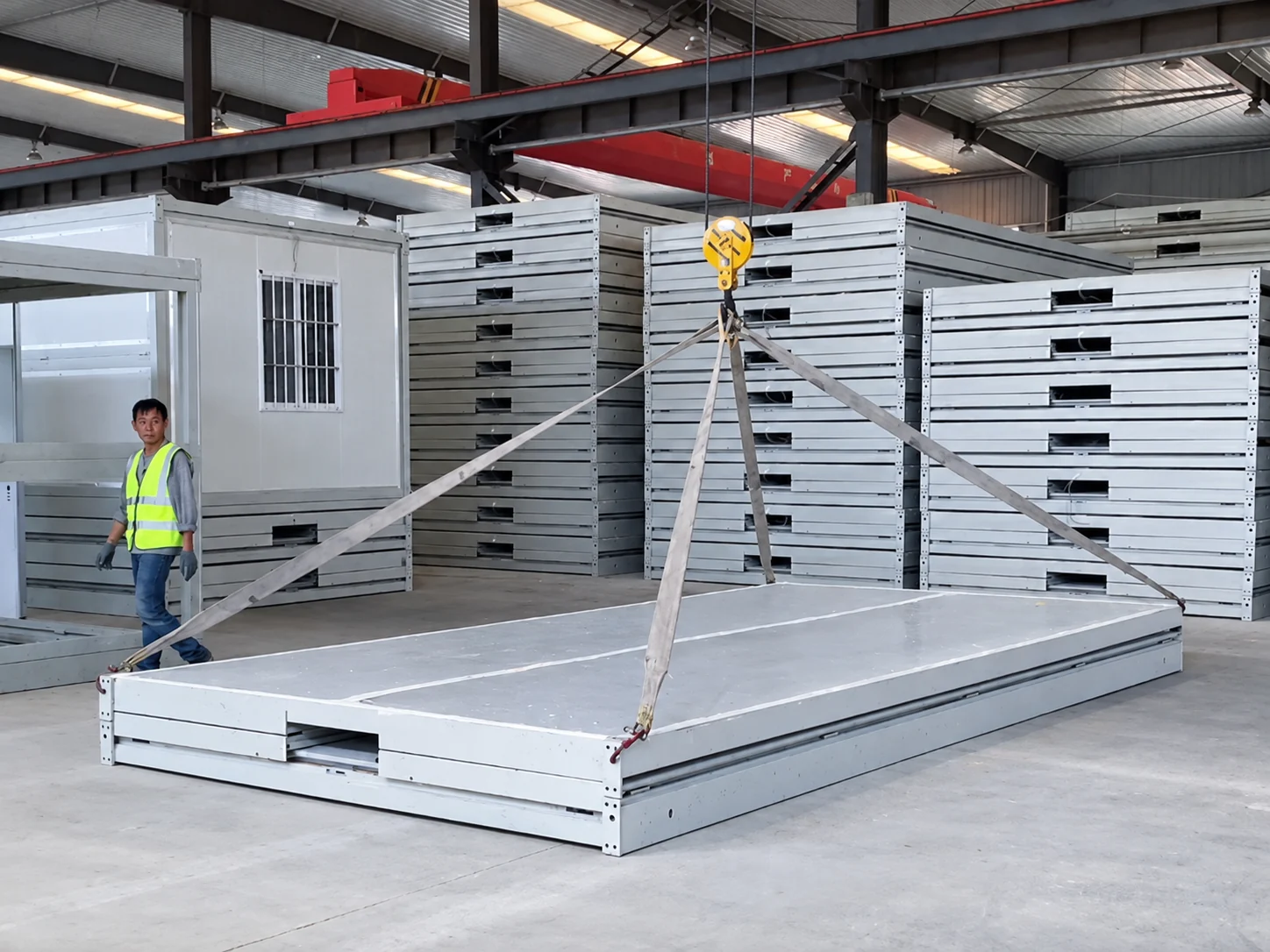

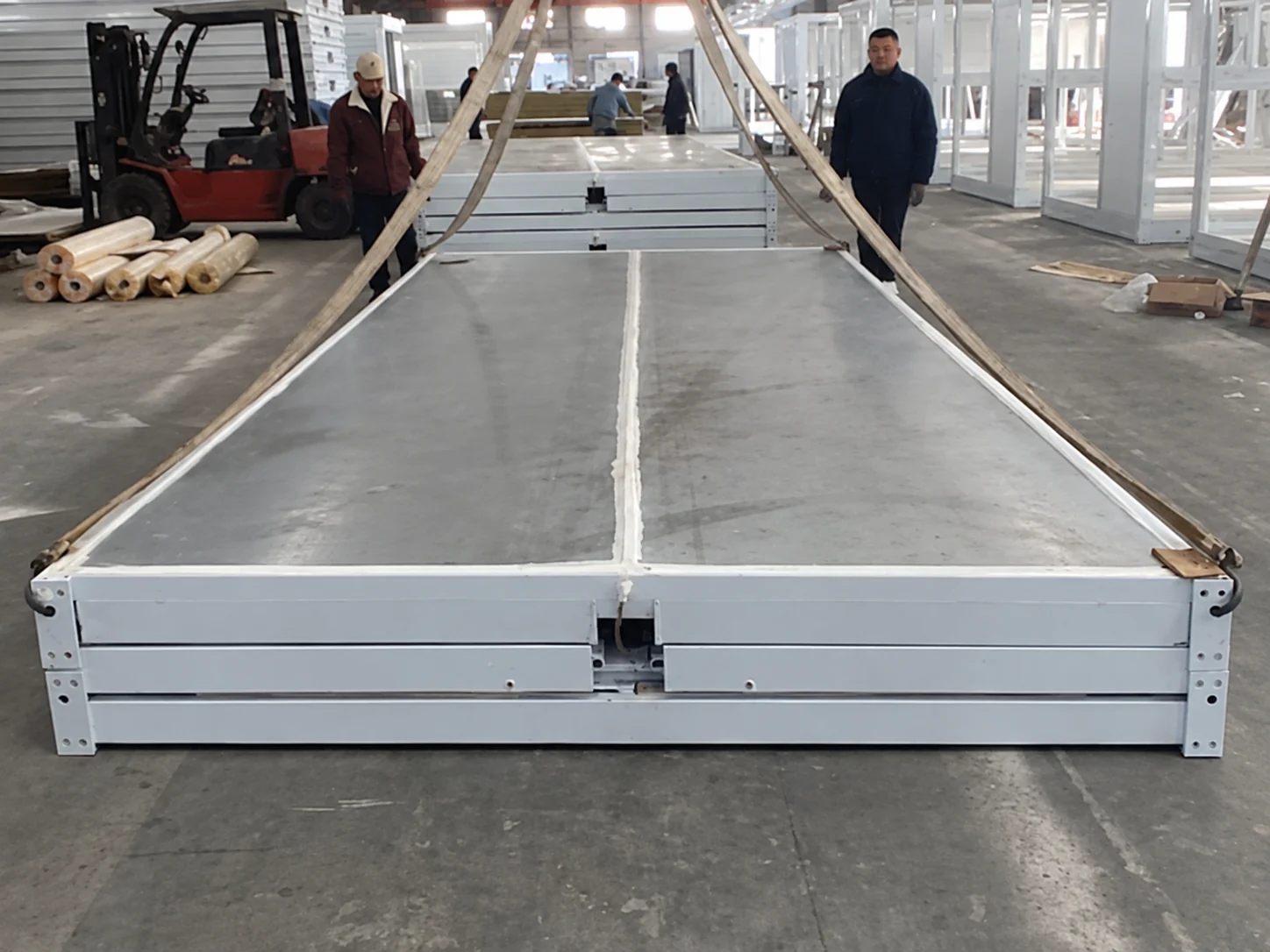

L'ensemble plié au sol dans l'atelier illustre sa configuration de transport avant l'ouverture de la pièce. Les ouvriers et les élingues permettent de contextualiser la manutention. La photographie ne présente ni procédure de levage approuvée, ni effectif requis, ni durée d'installation mesurée.

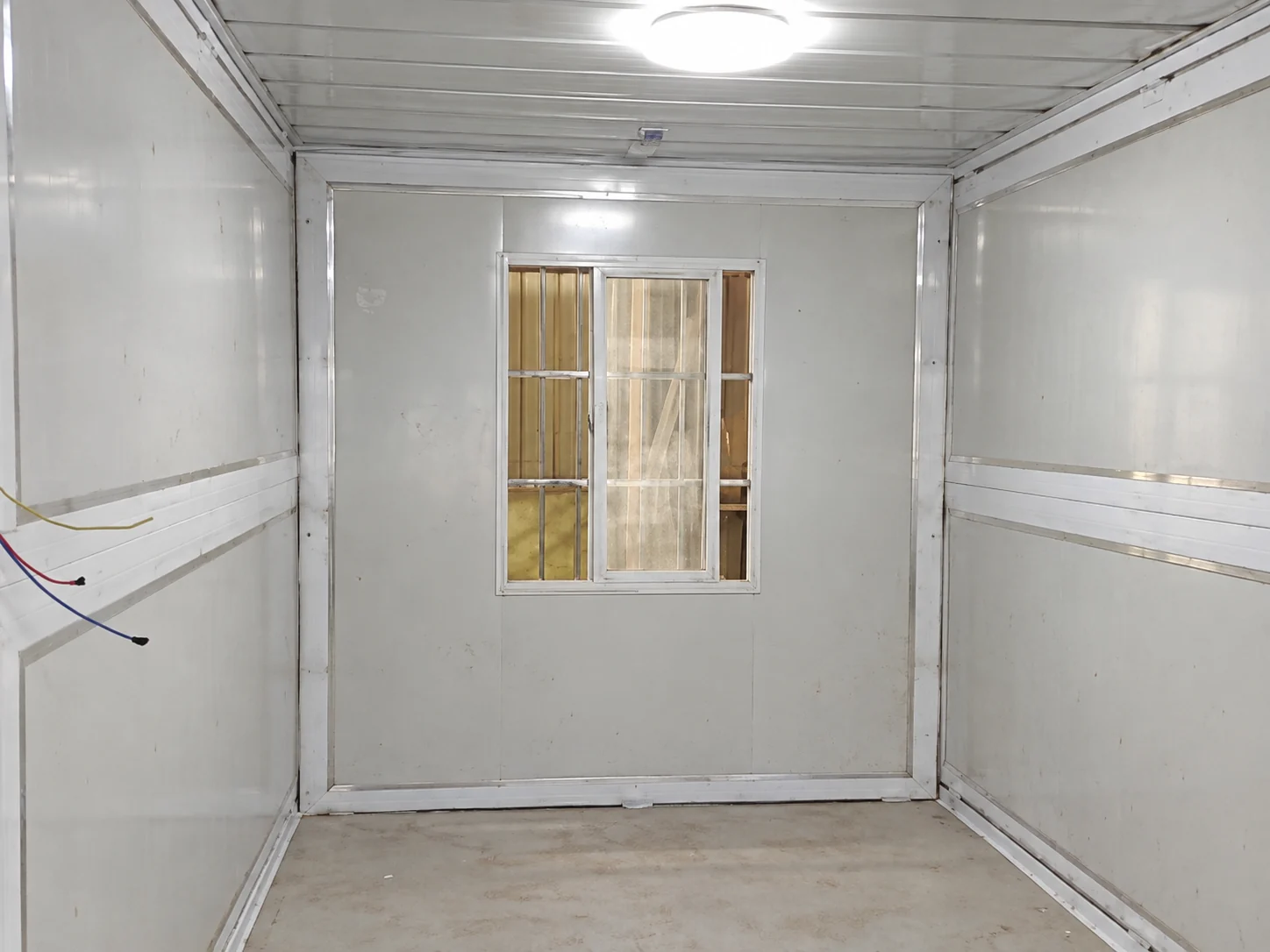

La photographie intérieure ci-dessous montre des extrémités de câblage non terminées. Ce détail est important pour la description des archives : un luminaire et une pièce fermée ne constituent pas une preuve de la conformité de l’installation électrique ni de l’aptitude à l’occupation. Une autre vue de production montre des modules fermés alignés. Ces deux vues permettent d’identifier les étapes de production et les composants visibles, tandis que les essais, les modalités de maintenance et la réception font l’objet de documents distincts.

Pour un autre point de vue sur la finition extérieure et les questions d'inspection, comparez le bâtiment modulaire revêtu pour le personnel en Thaïlande. La comparaison porte sur ce que les photographies révèlent de l'enveloppe et de ses détails. Elle n'implique pas que les deux bâtiments présentent des performances thermiques, structurelles ou climatiques équivalentes. Ces conclusions nécessitent les spécifications choisies et les éléments de preuve pertinents du projet.

Les vues d'emballage et d'assemblage nécessitent leur propre contexte

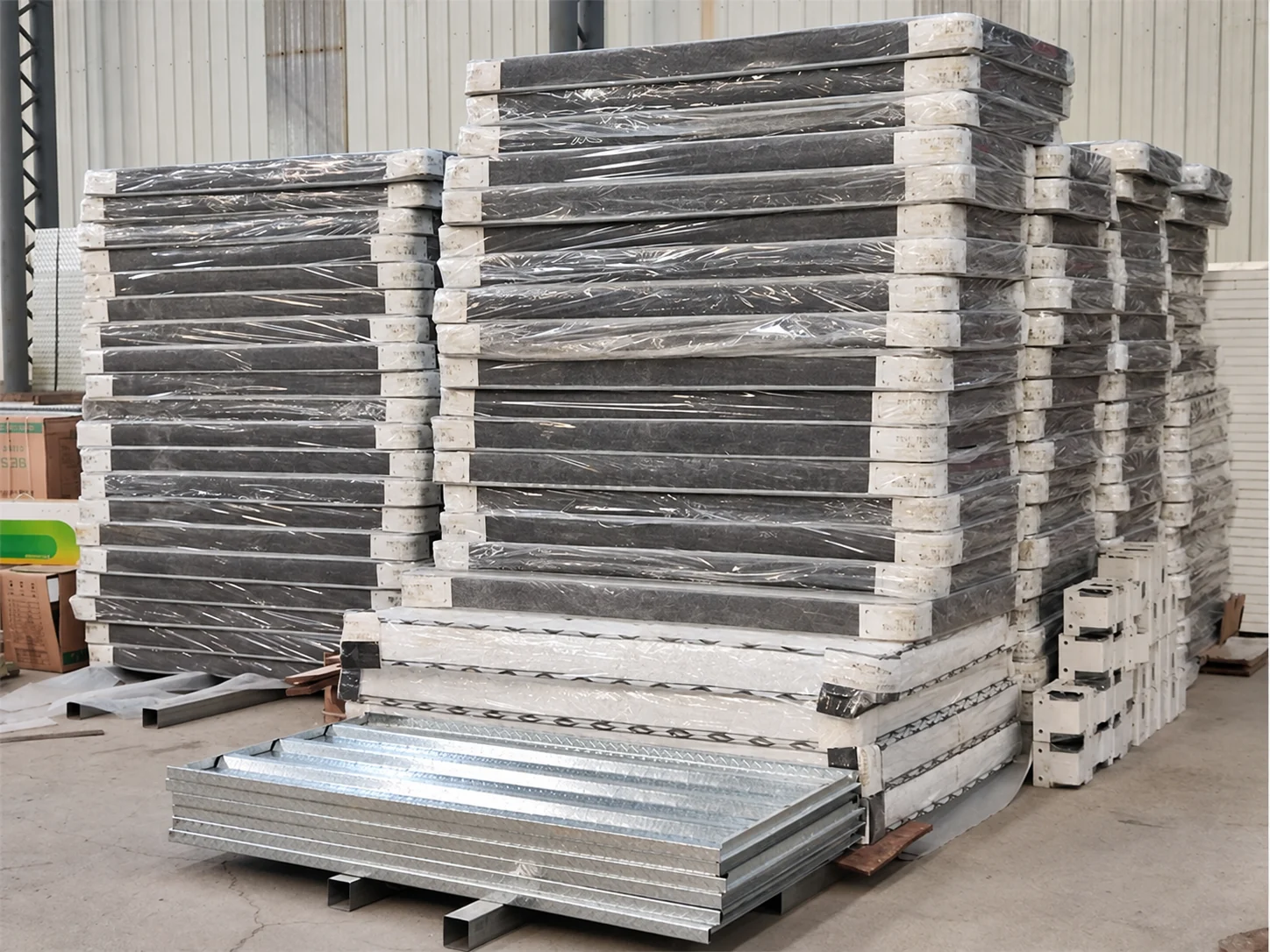

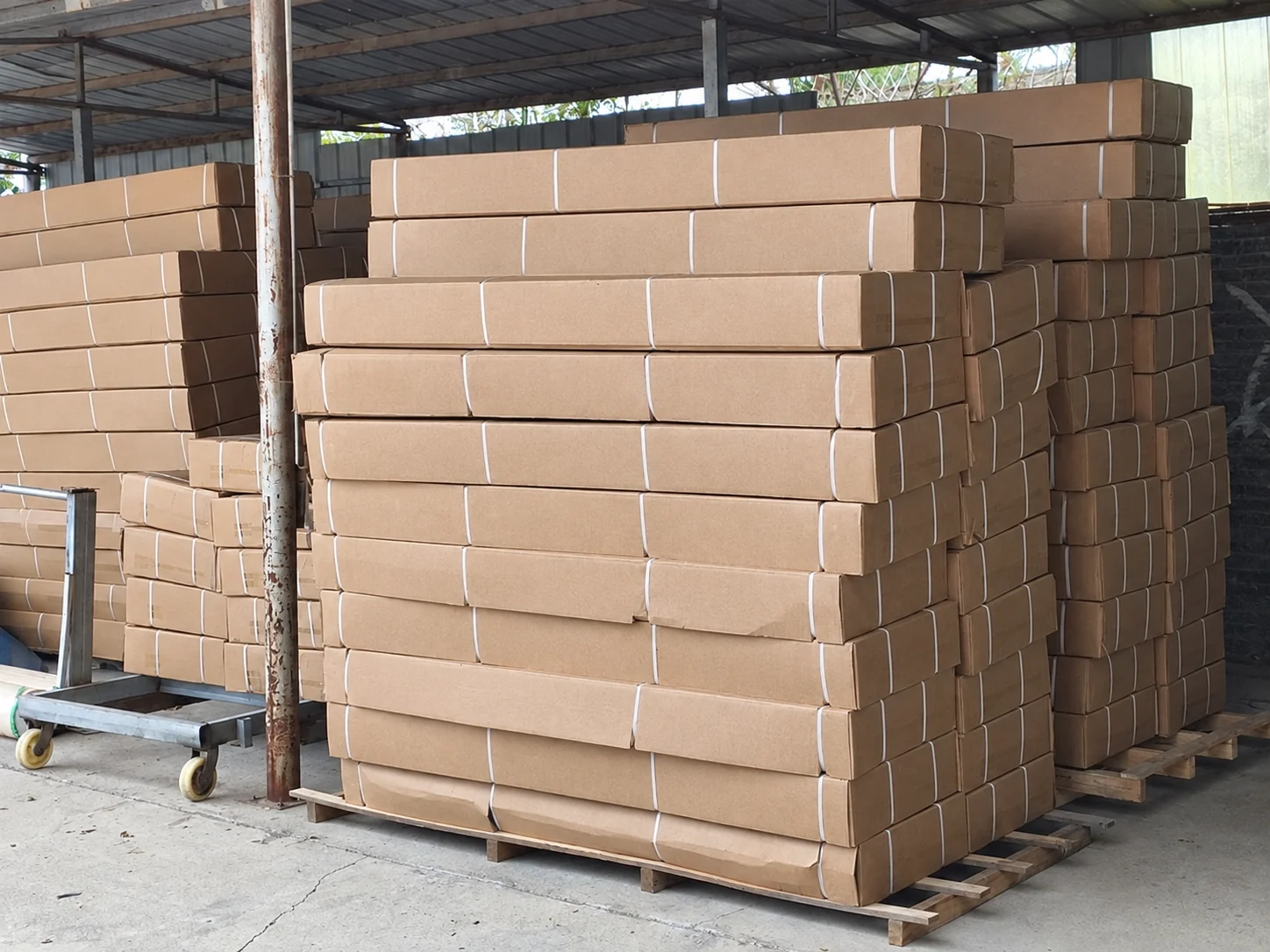

D’autres photographies de production montrent des composants en cartons et des matériaux plats emballés sur des palettes. Elles attestent la présence de colis dans un atelier. Les photographies n’identifient pas complètement leur contenu ni leur lien avec chaque pièce. Pour une autre commande, la liste de colisage doit relier chaque colis au descriptif de fourniture convenu, notamment lorsqu’une pièce dépend de composants expédiés séparément de son module principal.

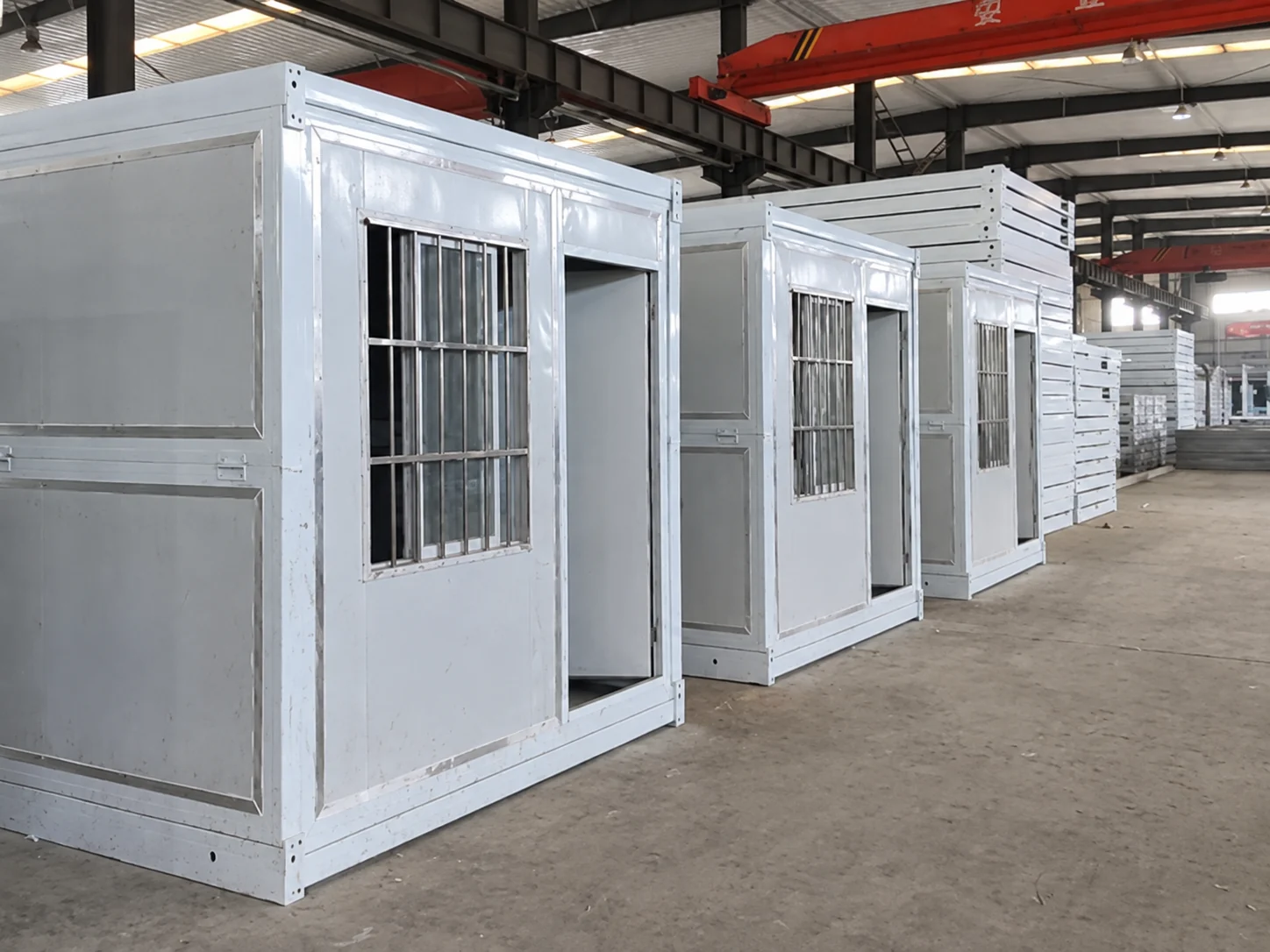

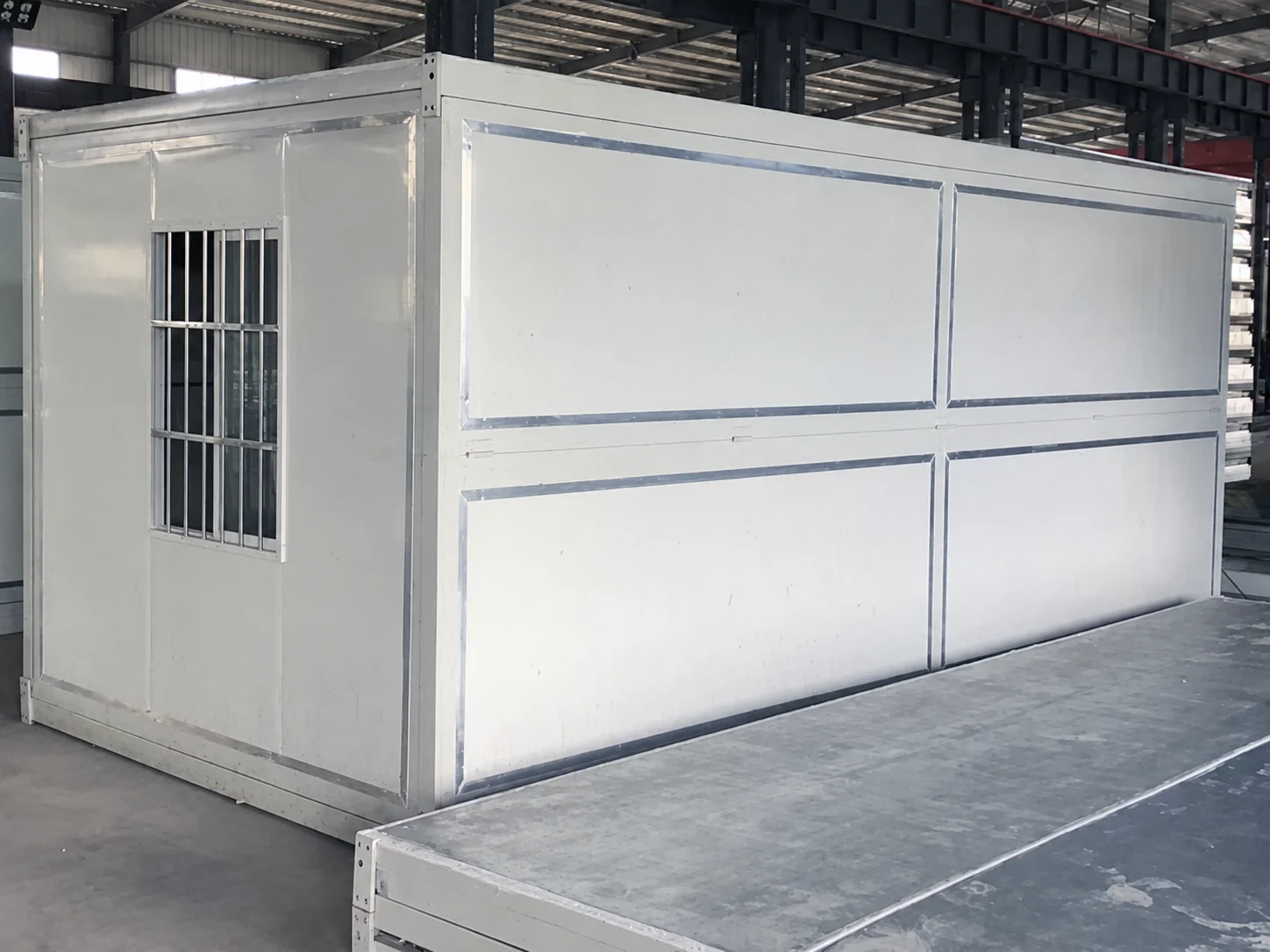

Le module présenté ici se trouve sur une chaîne de production. On aperçoit ses fenêtres et ses finitions, ainsi qu'un assemblage plié à proximité. Ce document représente l'aménagement d'une pièce dans un atelier, et non un raccordement aux services publics sur un site philippin ou un dortoir occupé.

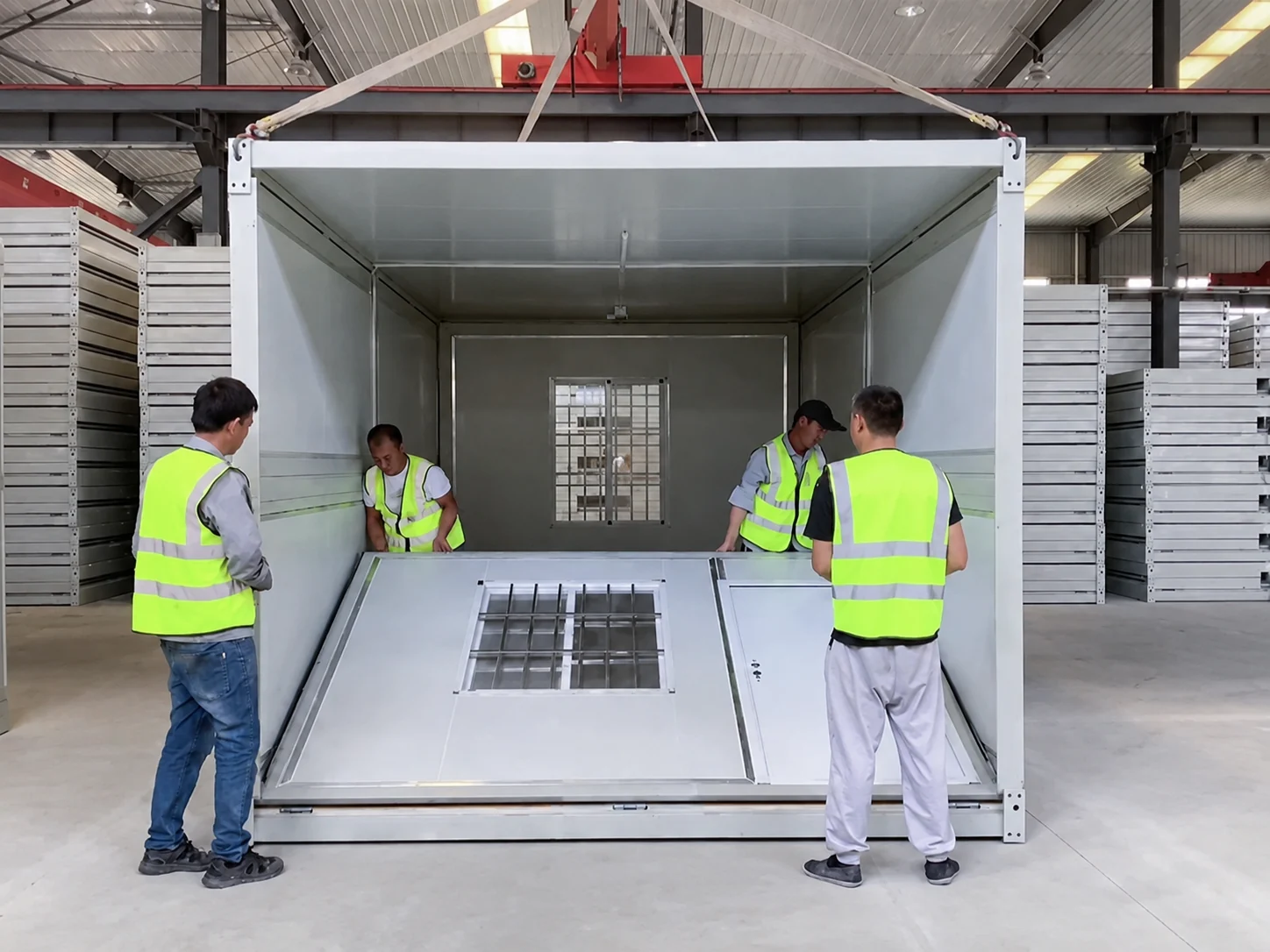

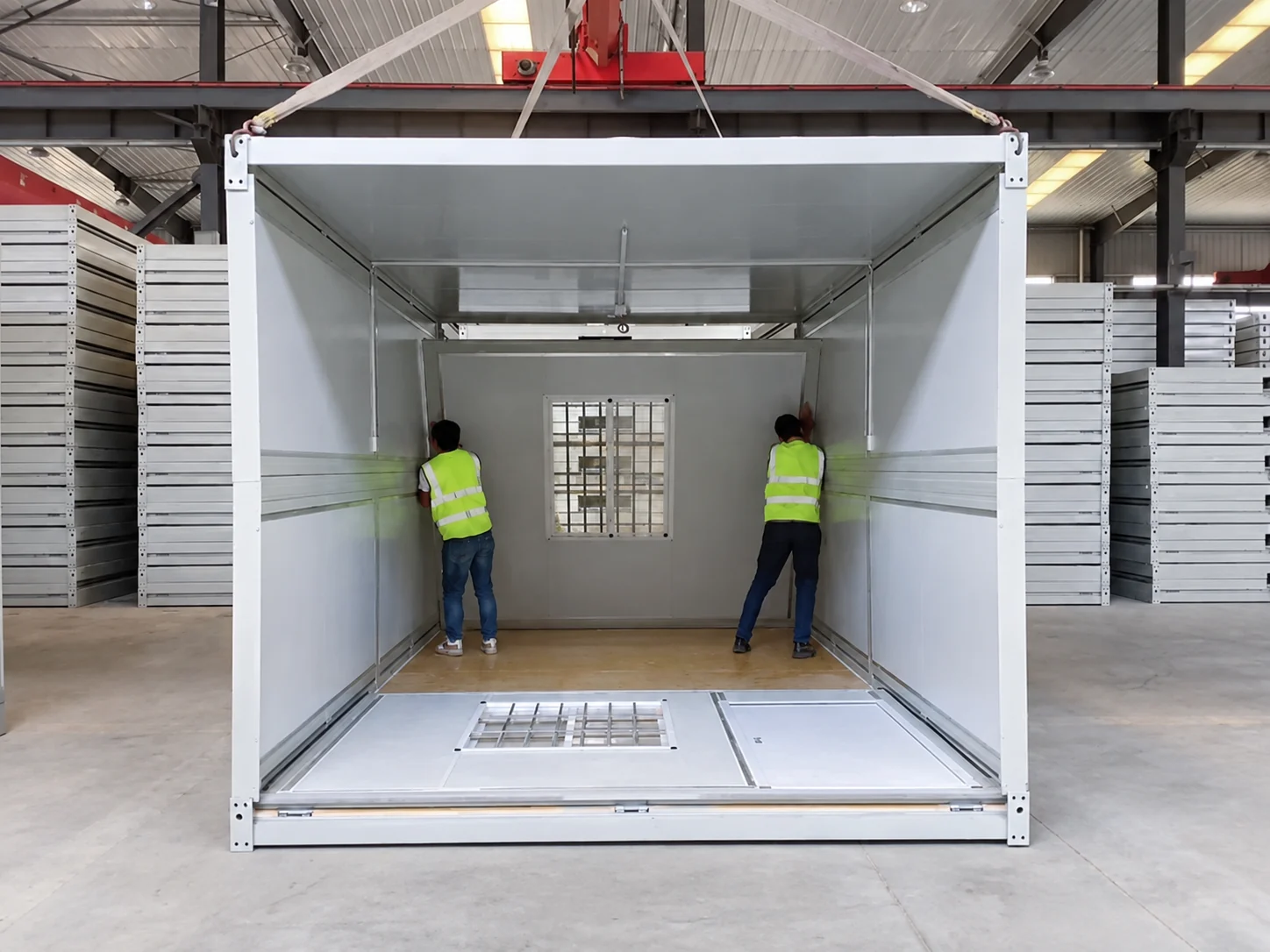

Les images de manutention montrent les ouvriers, les ensembles suspendus et le positionnement des panneaux muraux. Elles sont conservées à titre d'illustration des étapes de préparation documentées. Elles ne doivent pas être suivies comme une séquence validée d'instructions de chantier. Un projet comparable nécessite les documents de manutention applicables du fabricant et un plan local adapté à ses conditions réelles. Ces images ne permettent pas de déduire les capacités de levage, les réglages des équipements ni le nombre d'ouvriers.

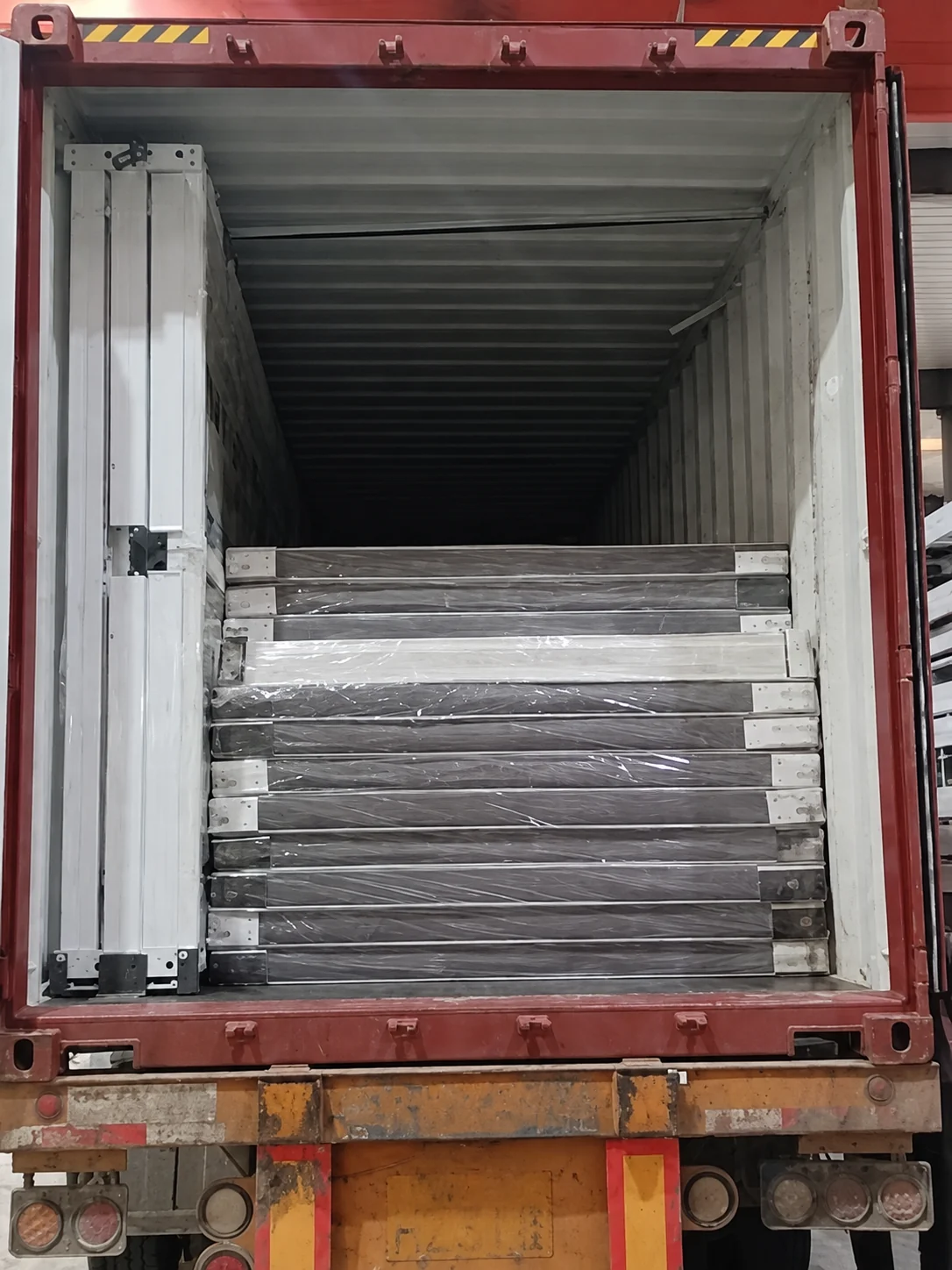

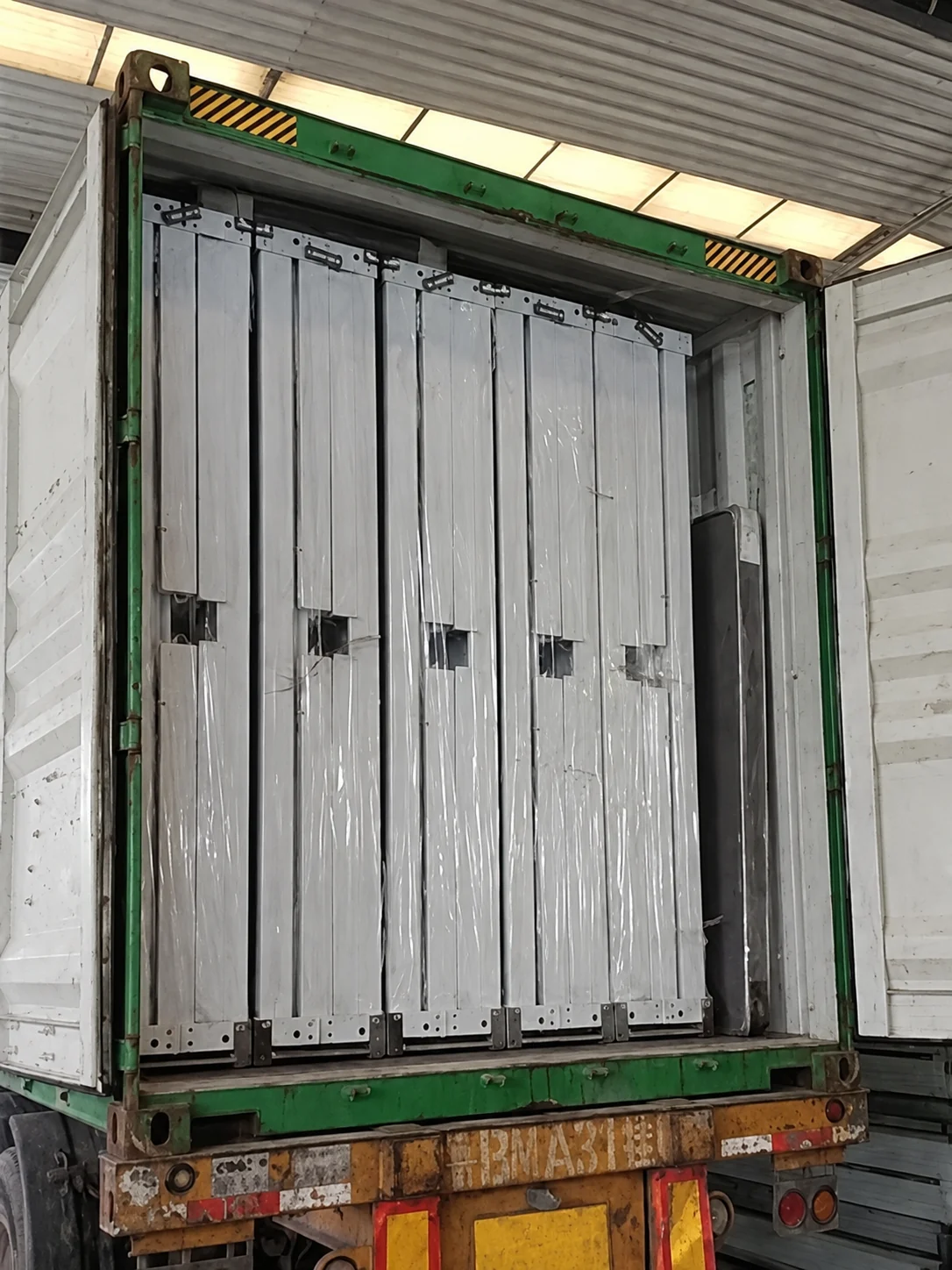

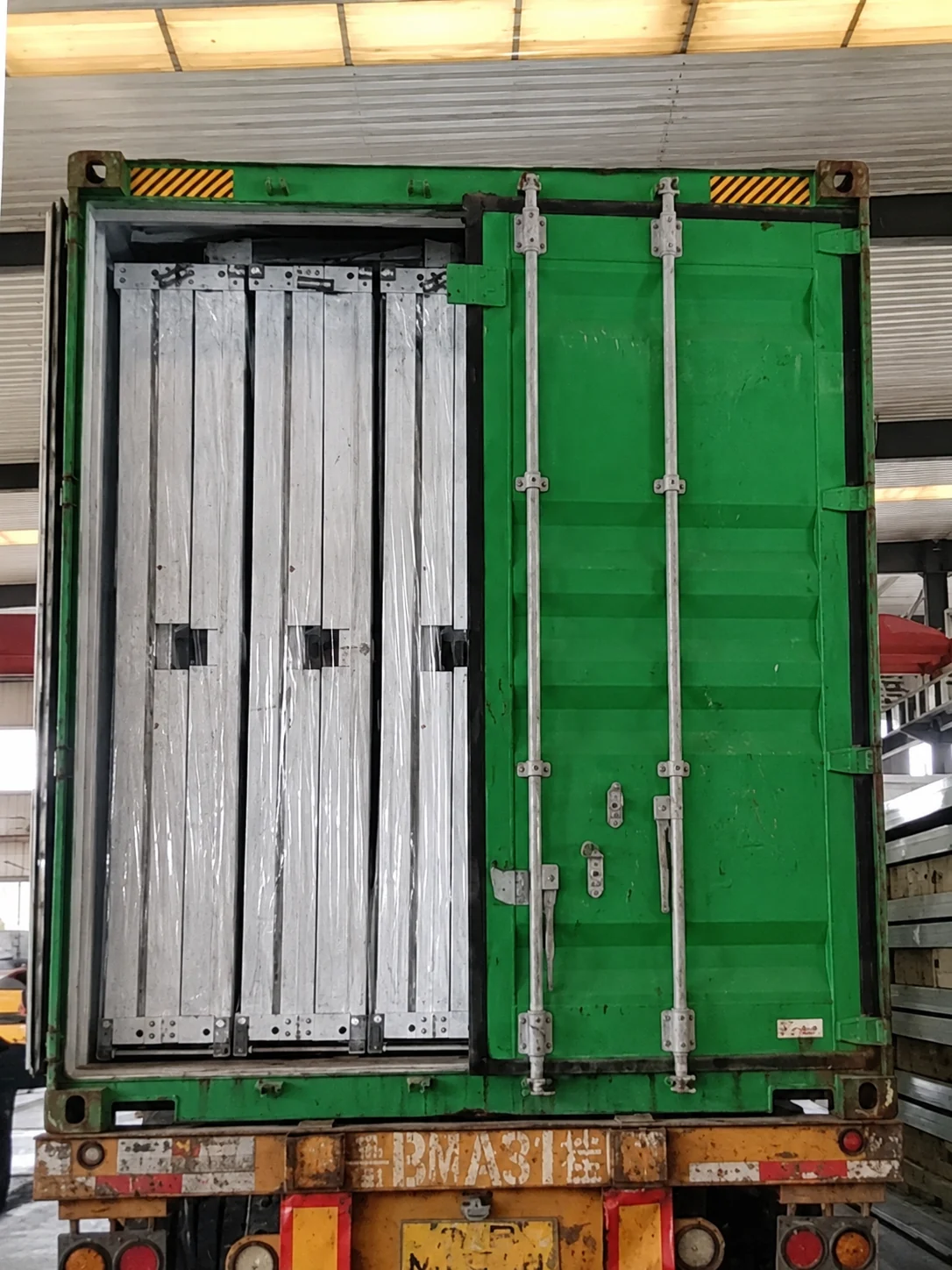

Les vues finales de préparation au transport montrent les ensembles pliés et les emballages dans un conteneur. Elles ne précisent ni les dates d'expédition, ni les quantités livrées, ni les économies réalisées, ni l'efficacité du dispositif d'arrimage. L'acheteur peut utiliser ces informations visuelles pour déterminer quels matériaux sont transportés ensemble et comment leur traçabilité est assurée à la réception. Le nombre de colis doit figurer sur les documents d'expédition, et toute anomalie doit être consignée à la réception de la marchandise.

Définir la limite entre la fourniture des bâtiments et les travaux sur site

L'usage prévu d'une chambre implique plusieurs intervenants. Le fournisseur du bâtiment peut fournir la structure et certains éléments intérieurs, tandis que d'autres préparent le site, raccordent les services et exploitent l'hébergement. La répartition exacte des tâches dépend du contrat. Dans ce projet, le rôle documenté de PQSE House concerne la construction modulaire ; les archives ne permettent pas d'établir qu'elle a réalisé tous les raccordements extérieurs ni géré le camp une fois terminé.

Pour un nouveau cahier des charges, utilisez un tableau de périmètre afin de définir clairement les limites des travaux avant de comparer les devis. Indiquez l'identification de la pièce concernée dans la première colonne du descriptif des travaux et rattachez-y chaque élément inclus. Si des équipements sanitaires sont représentés, précisez s'ils sont inclus, comment ils sont raccordés au point convenu et quelle partie prend en charge les travaux restants. Un simple symbole de salle de bains ne permet pas de répondre à toutes ces questions.

Veillez à ce que les éléments non résolus restent visibles plutôt que de les laisser disparaître entre les dossiers de construction et de chantier. Un raccordement omis, un équipement non confirmé ou une modification de l'emplacement d'une porte peuvent impacter le travail d'un tiers. Consignez la décision et la révision du plan correspondante. Pour un projet aux Philippines, les exigences applicables en matière de conception, d'approbation et de service nécessitent une évaluation locale ; ni ce tableau ni une illustration technique générique ne constituent une autorisation de construire.

Demandez-vous ce qui rend la pièce prête à être utilisée à cette fin.

Les photographies des pièces assemblées soulèvent une question pratique concernant l'achat : quelles preuves sont requises entre la réception du bâtiment et son utilisation ? Le guide de mise en service de la GSA distingue les contrôles des composants des tests visant à vérifier si un système fonctionne de manière cohérente pour répondre aux exigences du propriétaire. Ses rapports de test identifient l'équipement, les conditions, les performances attendues et observées, ainsi que les problèmes rencontrés. Ce guide fédéral américain fournit une distinction utile en matière de documentation ; il n'établit cependant pas l'approbation de mise en service ou d'occupation dans ce cas précis. Voir le guide GSA, page imprimée 28.

Dans le cadre d'un autre achat de bureaux et de dortoirs, il convient de définir les documents que l'équipe de réception pourra utiliser pour valider son périmètre d'intervention. Un accusé de réception permet d'identifier les colis arrivés, tandis qu'un état des lieux permet de recenser les éléments visibles et les travaux restant à effectuer. Aucun de ces documents ne doit être rebaptisé « test de service ». Les questions suivantes aident l'acheteur à s'assurer que les documents sont en adéquation avec la décision qu'ils sont censés étayer.

Les informations opérationnelles doivent décrire les systèmes effectivement livrés. Le guide de la GSA traite de la formation des opérateurs et des registres de transfert spécifiques au projet (pages 30 à 32) ; ses exigences fédérales en matière de rôles et de délais ne sont pas reprises ici. Pour un système modulaire comparable, la question pertinente est de savoir quelle partie expliquera à l'équipe de réception les systèmes fournis et connectés au site. Une instruction concernant un modèle différent ou une modification non consignée peut créer un problème, même si une pièce semble terminée.

La gestion des hébergements se poursuit après la fourniture des bâtiments. La SFI et la BERD abordent la maintenance, l'autorité de gestion et les responsabilités des entrepreneurs dans leurs recommandations de 2009 (pages 18-19). Ces éléments alimentent une discussion opérationnelle, et non une affirmation concernant les effectifs de ce projet. Pour un nouveau camp, il convient de préciser qui attribue les chambres, reçoit les rapports de maintenance et coordonne le nettoyage ou les réparations avec les résidents. Les responsabilités de l'exploitant doivent refléter le contrat et les conditions réelles du site, avec une procédure claire pour les problèmes nécessitant l'intervention du fournisseur.

Préparez un document de synthèse que les différentes parties pourront utiliser.

Commencez par un plan du site à jour et un tableau des usages prévus pour chaque pièce. Décrivez les activités de bureau, les types d’hébergement, les services communs et les utilisateurs prévus, sans supposer qu’un plan type fixe l’aménagement final. Ajoutez les équipements et le mobilier à intégrer, les réseaux disponibles et les conditions d’accès pour recevoir les matériaux. Si des extensions par étapes sont envisagées, précisez les fonctions qui changeraient et les informations encore provisoires.

Veillez à ce que la discussion relative au périmètre reste fidèle au cahier des charges initial. Toute modification proposée concernant une salle doit être visible par le fournisseur, le concepteur du site et l'exploitant si elle impacte leur travail. Confirmez qui enregistre la version acceptée et comment toute modification ultérieure est communiquée. Cela rend les comparaisons de devis plus pertinentes : l'acheteur peut vérifier si les offres couvrent les mêmes fonctions et interfaces, au lieu de comparer le prix d'une cabine avec celui d'une offre plus complète sous le même nom de projet.

Les archives philippines apportent des informations sur le contexte d'installation réel, l'état des bâtiments et l'agencement des pièces. Leur intérêt réside dans la possibilité d'examiner ces éléments ensemble tout en respectant leurs limites. Elles ne fournissent aucune information vérifiée sur la capacité finale, la durée d'achèvement, les extensions ultérieures ou les performances d'exploitation. Pour un site minier comparable, utilisez les photographies et les plans pour affiner votre réflexion sur vos propres relations de travail, de repos et de service, puis définissez avec les parties responsables le périmètre et les éléments de preuve spécifiques au site.
