Edifício modular revestido para funcionários na Tailândia

Um edifício modular revestido para funcionários começa com os espaços necessários e uma fachada que as pessoas possam cuidar. Para este projeto na Tailândia, a PQSE House ficou responsável pela construção modular. O briefing previa uma fachada acabada, além de drenagem, acesso para inspeção e circulação diária. Sete fotografias do projeto, confirmadas pelo proprietário, mostram acabamentos, entradas e formas de edifícios de um e dois andares com acabamentos contrastantes.

A lição útil para uma compra semelhante é transformar a aparência desejada em uma proposta de construção coordenada. Uma fotografia pode ajudar a especificar uma combinação de cores, uma entrada recuada ou o ritmo das janelas. O pedido ainda precisa identificar a estrutura por trás dessa aparência, as interfaces concluídas no destino e as informações que a equipe de manutenção receberá.

Este caso combina o registro externo do projeto com referências de materiais, produção e projeto identificadas separadamente. Desenvolve questões de compra com base nesses materiais e em orientações técnicas com escopo definido; não relata ensaios de resistência às intempéries nem testes de manutenção. Nossas configurações de containers escritório oferecem um ponto de partida relacionado para definir os espaços de trabalho dos funcionários antes de escolher o tratamento externo.

Comece pela entrada e depois leia o resto da fachada.

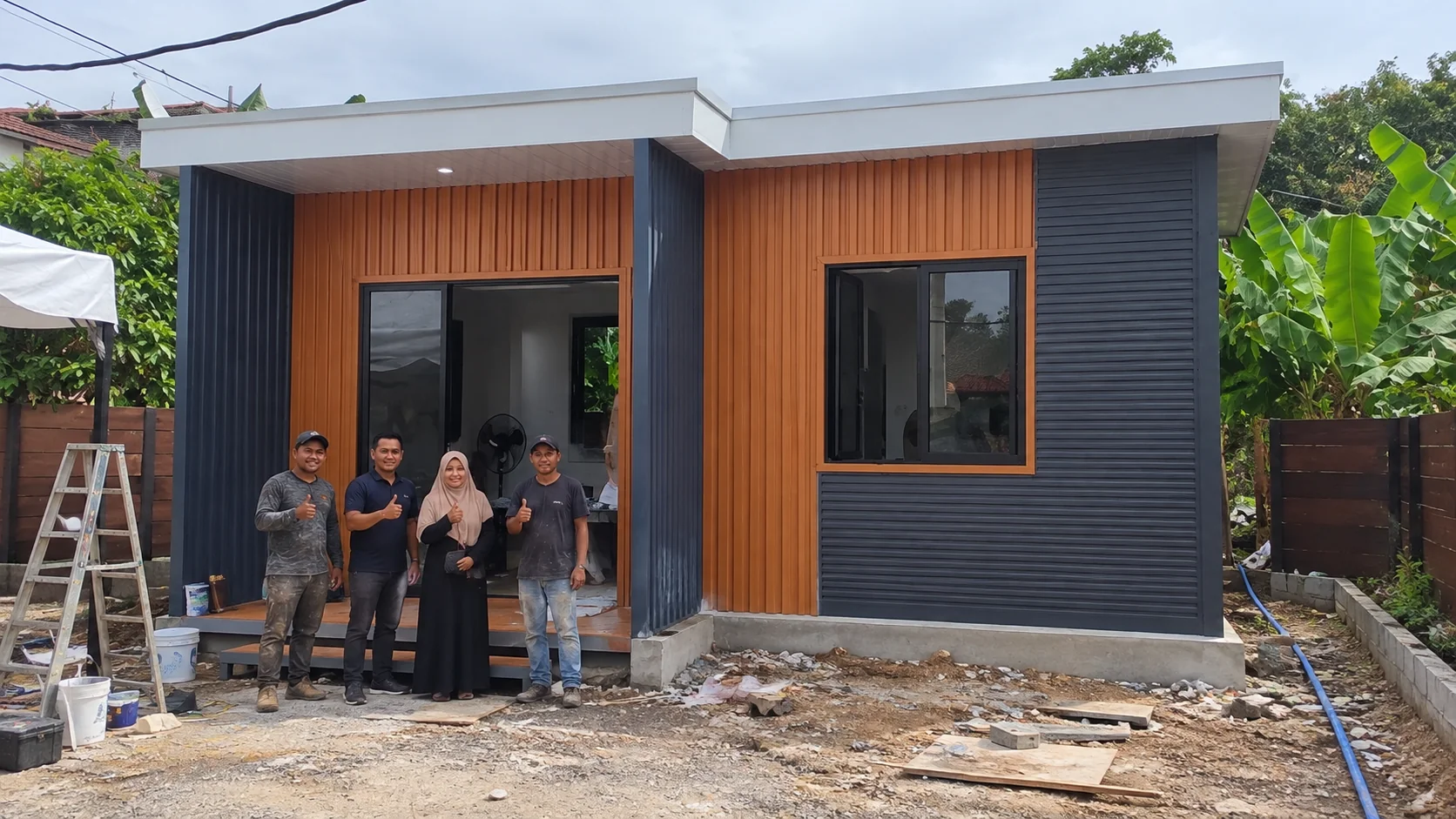

A primeira fotografia do projeto mostra superfícies escuras e em tons quentes ao redor de uma entrada recuada. Pessoas, uma escada e materiais de trabalho são visíveis do lado de fora. A imagem registra uma disposição externa; a presença desses elementos não estabelece seus papéis, a data da fotografia ou uma inspeção de aceitação.

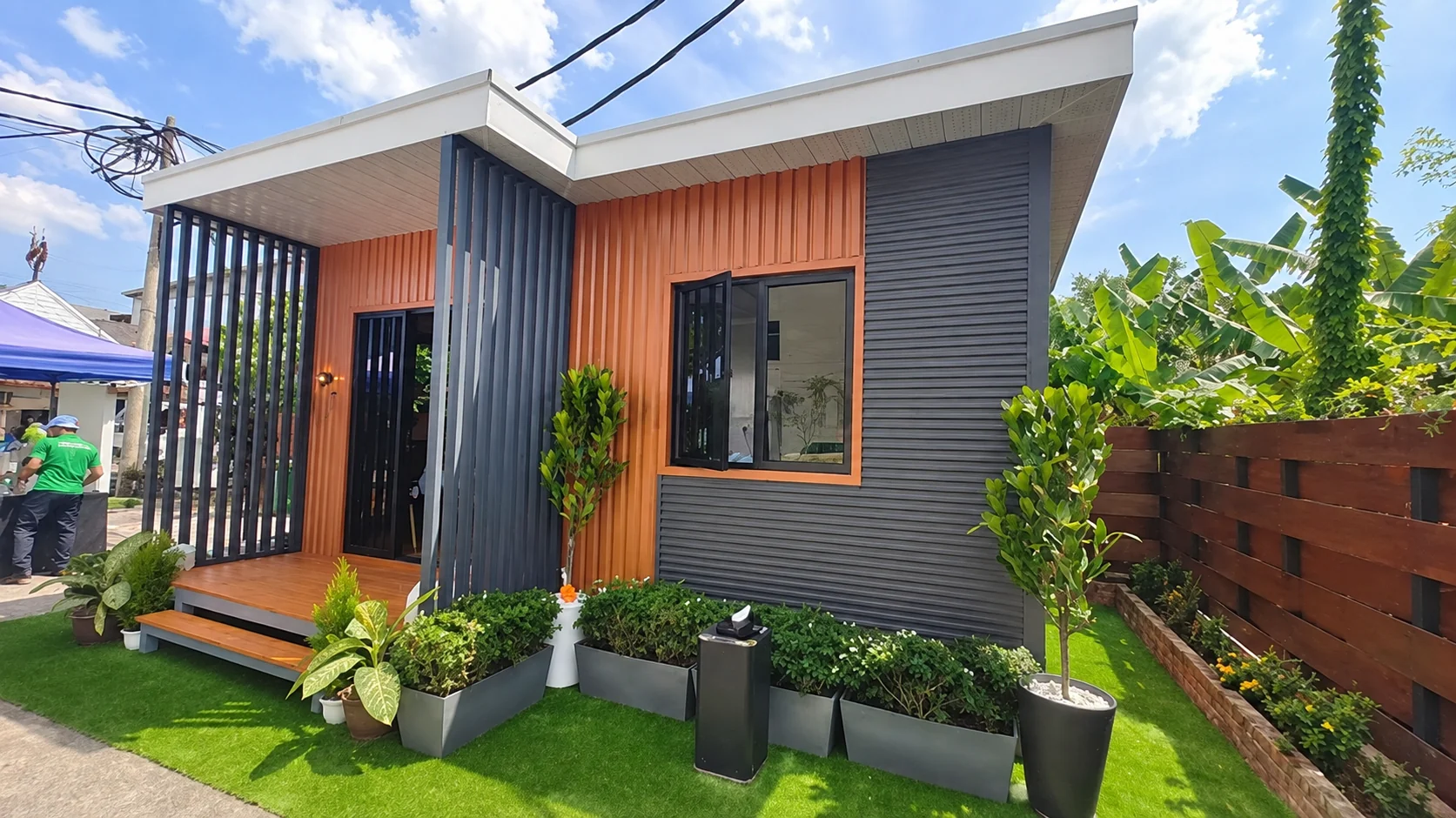

As outras vistas térreas trazem a entrada e a vegetação ao redor em maior foco. Observe a posição da porta em relação à janela, a beirada saliente do telhado e o acesso. Esses detalhes ajudam o comprador a descrever o que gosta sem precisar definir uma especificação de material com base na cor ou no padrão da superfície. Os diferentes acabamentos de acesso nas imagens não representam uma sequência datada de antes e depois.

Para um novo pedido, marque a entrada em uma planta mobiliada e em um desenho de acesso ao local. Uma porta que parece adequada em uma elevação pode levar a uma área de trabalho com mesa ou exigir um patamar externo que não está previsto no projeto original. Explique onde os visitantes aguardam, onde os funcionários chegam e como os equipamentos entram. Essas perguntas pertencem ao discussão sobre layout dos cômodos e acesso, juntamente com as preferências exteriores.

Compare elevações mais longas sem assumir o mesmo plano interno.

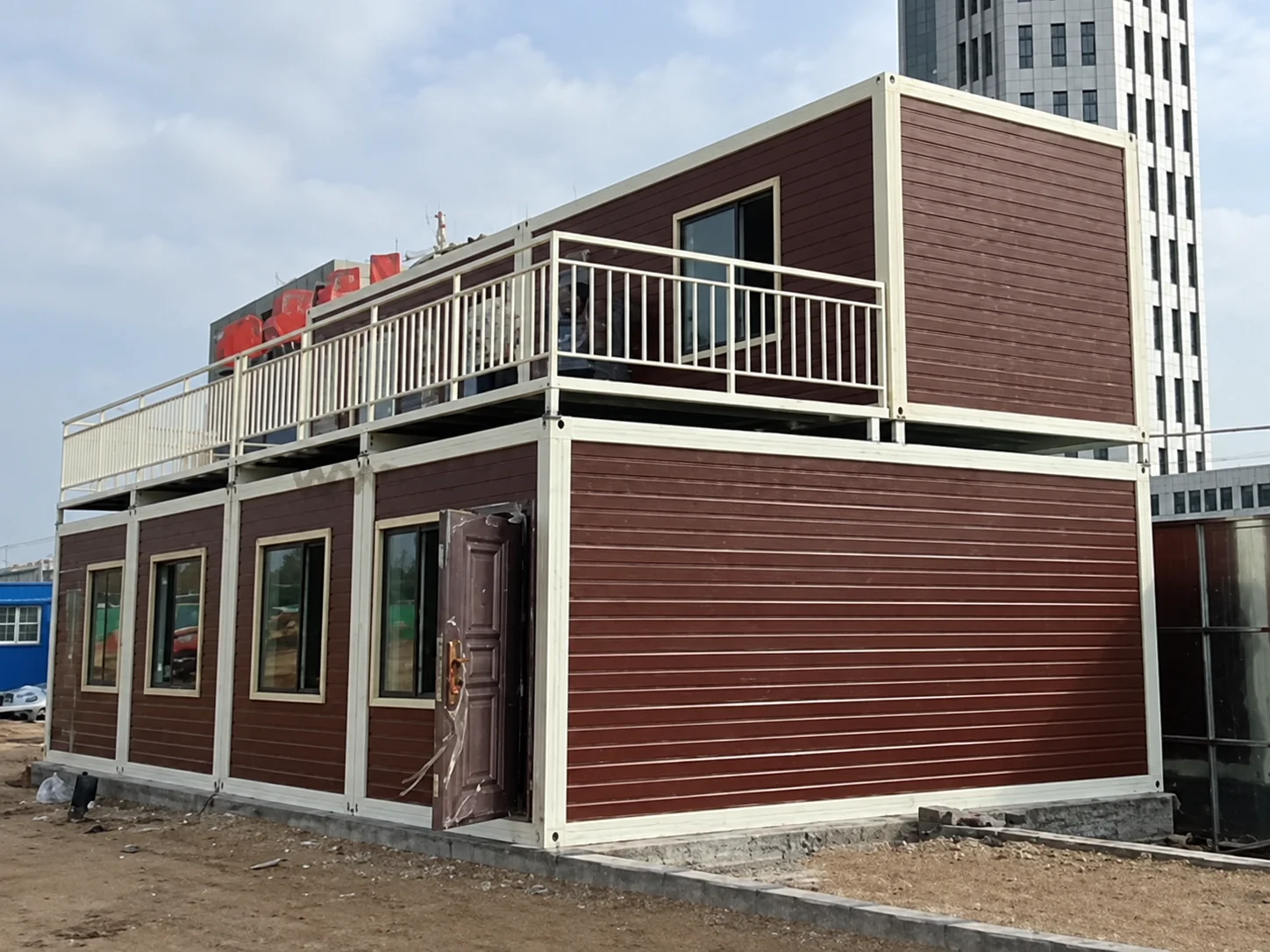

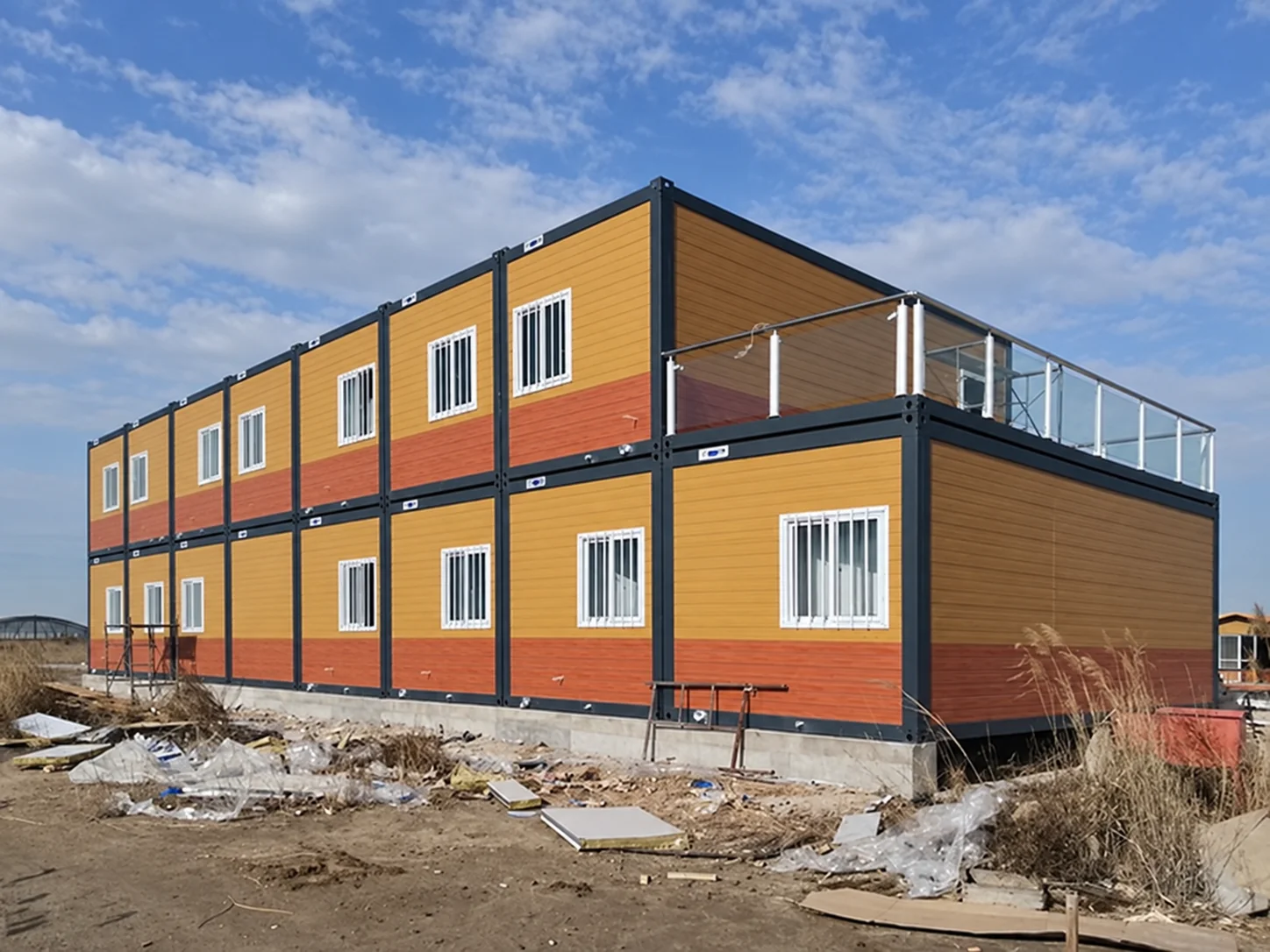

As fotografias de dois andares mostram diversas configurações de fachada. Painéis laranja e amarelo, linhas escuras na moldura e janelas repetidas criam um ritmo visual diferente das vistas da entrada, que são menores. Corrimãos ou passarelas superiores aparecem em algumas imagens; um dos edifícios possui uma escada lateral externa.

Uma vista longitudinal permite verificar as proporções. Considere se a divisão de cores proposta acompanha os níveis dos pisos, se um conjunto de janelas se relaciona com os cômodos atrás dele e como a entrada permanece identificável. As vistas do projeto a seguir mostram superfícies em tons claros, marrons e laranjas com diferentes linhas de enquadramento visíveis e elementos de circulação. Elas não fornecem um arranjo documentado único do terreno nem o número total de edifícios.

Escolha pontos de comparação que respondam ao briefing. O caso do escritório de dois andares em Riade oferece um exemplo separado de envidraçamento e circulação para discussão. Ele não deve ser tratado como planta interna ou especificação técnica do projeto na Tailândia. Tanto para uma cabine compacta quanto para um edifício mais longo de funcionários, a fachada preferida é o início de uma conversa sobre layout.

Vincule as decisões sobre o exterior ao uso por parte da equipe.

Antes de definir o padrão das janelas, decida quais ambientes precisam de privacidade, acesso para visitantes ou vista. Uma sala de reuniões e um escritório compartilhado podem ter prioridades diferentes, mesmo que a fachada utilize o mesmo acabamento em painéis. Peça à equipe de design que mostre como as aberturas se relacionam com o mobiliário, as divisórias internas e as instalações. Isso evita a aprovação de uma disposição de janelas independentemente do espaço que ela atende.

Os trajetos de chegada merecem a mesma atenção. Em um local comparável, a entrada dos funcionários, o acesso dos visitantes e o acesso para manutenção podem compartilhar espaço limitado junto ao edifício. Inclua esses trajetos na proposta para discutir escadas, patamares, abertura de portas e acréscimos externos em conjunto. Nossa página de planejamento de escritórios para canteiro de obras aborda questões relacionadas às funções dos espaços de trabalho e às responsabilidades no destino.

Descreva o uso de cada lado de uma abertura externa. Uma janela de escritório voltada para uma sala de espera levanta uma questão de privacidade diferente de uma voltada para uma via de serviço. Uma porta usada para entrega de móveis pode exigir uma abordagem diferente da entrada de uso diário dos funcionários. Peça ao responsável pela revisão do projeto que explique essas relações com os requisitos de acesso para os móveis planejados e os destinos desejados. A resposta deve ser compreensível tanto para o comprador que selecionou a fachada, quanto para a pessoa que planeja os ambientes e a equipe que organiza o acesso ao local.

A tabela separa a preferência visual das informações necessárias para encomendá-la. Cada linha solicita um registro diferente. Trata-se de uma ferramenta para elaboração de briefings, e não de uma especificação para os edifícios fotografados.

Pergunte para onde a água deve ir.

Uma face acabada não revela a estrutura completa da parede. O Conselho Nacional de Pesquisa do Canadá explica a distinção entre paredes com a face selada e estruturas que utilizam diversos elementos de controle da chuva, incluindo camadas de drenagem ou resistentes à água e junções coordenadas. Sua discussão de 1997 sobre projeto de paredes e penetração de chuva é uma referência técnica histórica. Ela não identifica o sistema usado na Tailândia nem estabelece um requisito local atual.

Use essa distinção para solicitar um corte transversal da parede proposta. Peça ao fornecedor que identifique as funções do acabamento visível e das camadas subjacentes. Se o projeto incluir um sistema de drenagem, o desenho deve explicar onde ele continua e por onde a água escoa. Chamar um acabamento de "revestimento" ou escolher uma superfície com textura de madeira não responde a essas perguntas.

O guia de plano de drenagem do Building America Solution Center dos EUA discute a integração com rufos nas aberturas e transições de parede, a compatibilidade com os materiais selecionados e a inspeção antes de ocultar os trabalhos. Esses pontos apoiam a solicitação de detalhes coordenados e pontos de verificação acordados. Suas composições residenciais e dimensões de instalação não são especificações para este edifício modular de funcionários.

Para uma compra comparável, peça ao proponente que explique a junção entre o telhado e a parede, o perímetro da abertura, a base e qualquer junção de módulos como partes conectadas do exterior. Um desenho do meio de um painel não pode mostrar todas as transições. As prioridades de drenagem e inspeção no briefing deste projeto tornam essas perguntas de revisão relevantes, mas o arquivo não contém as seções instaladas nem um registro completo do teste de estanqueidade.

Uma ampliação externa também precisa ser reavaliada de forma coordenada. Uma cobertura, iluminação ou ponto de serviço proposto pode afetar mais do que apenas a face visível do painel. Pergunte quem desenvolve a conexão e qual desenho registra a obra adjacente. Mantenha a discussão no nível da montagem proposta: a borda saliente do telhado fotografada não estabelece um detalhe de impermeabilização ou capacidade de fixação. O projetista responsável pelo projeto final poderá então avaliar o arranjo específico usando as informações fornecidas, em vez de ter que inferir uma construção oculta a partir de uma fotografia escolhida.

Utilize amostras para definir a aparência e identificar o produto real.

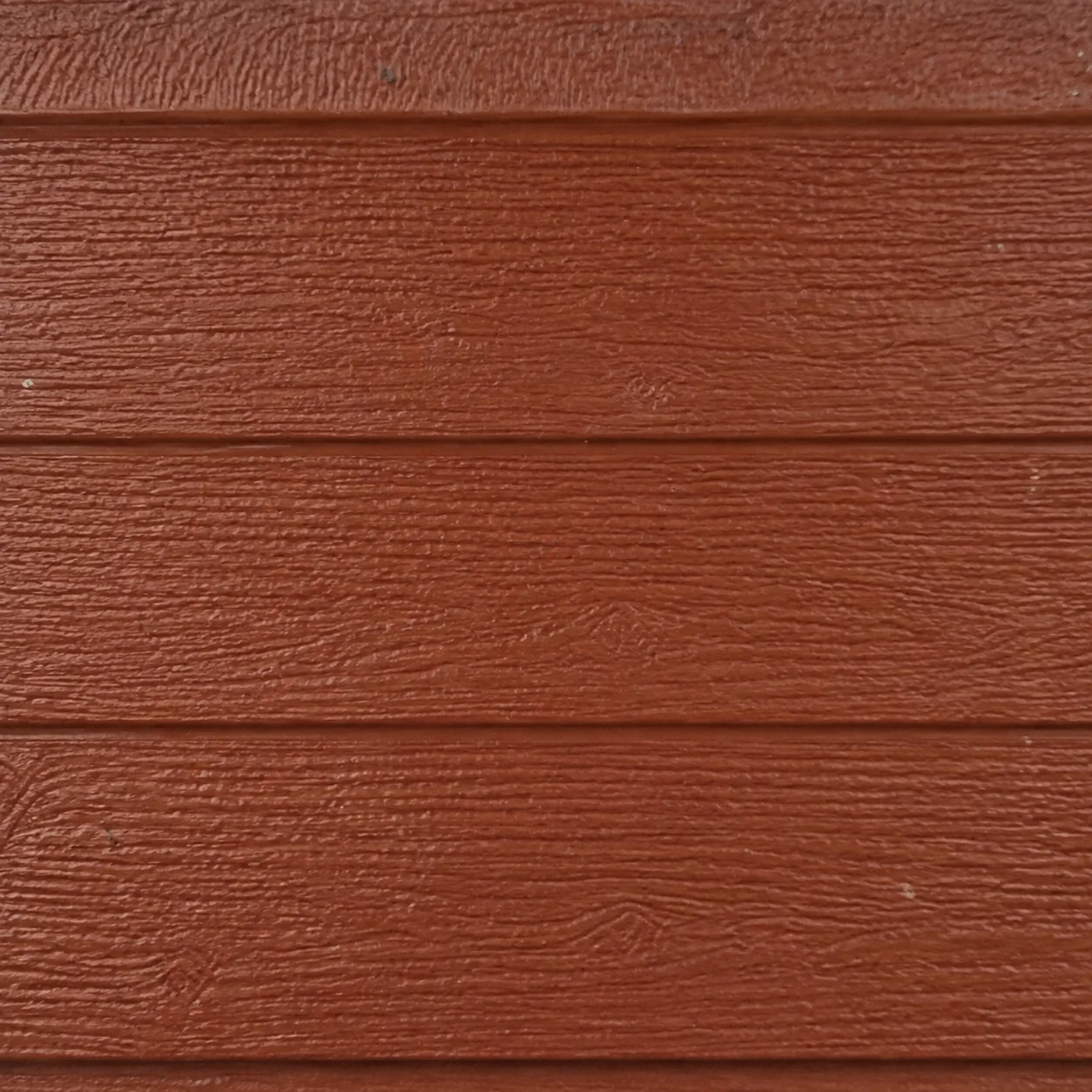

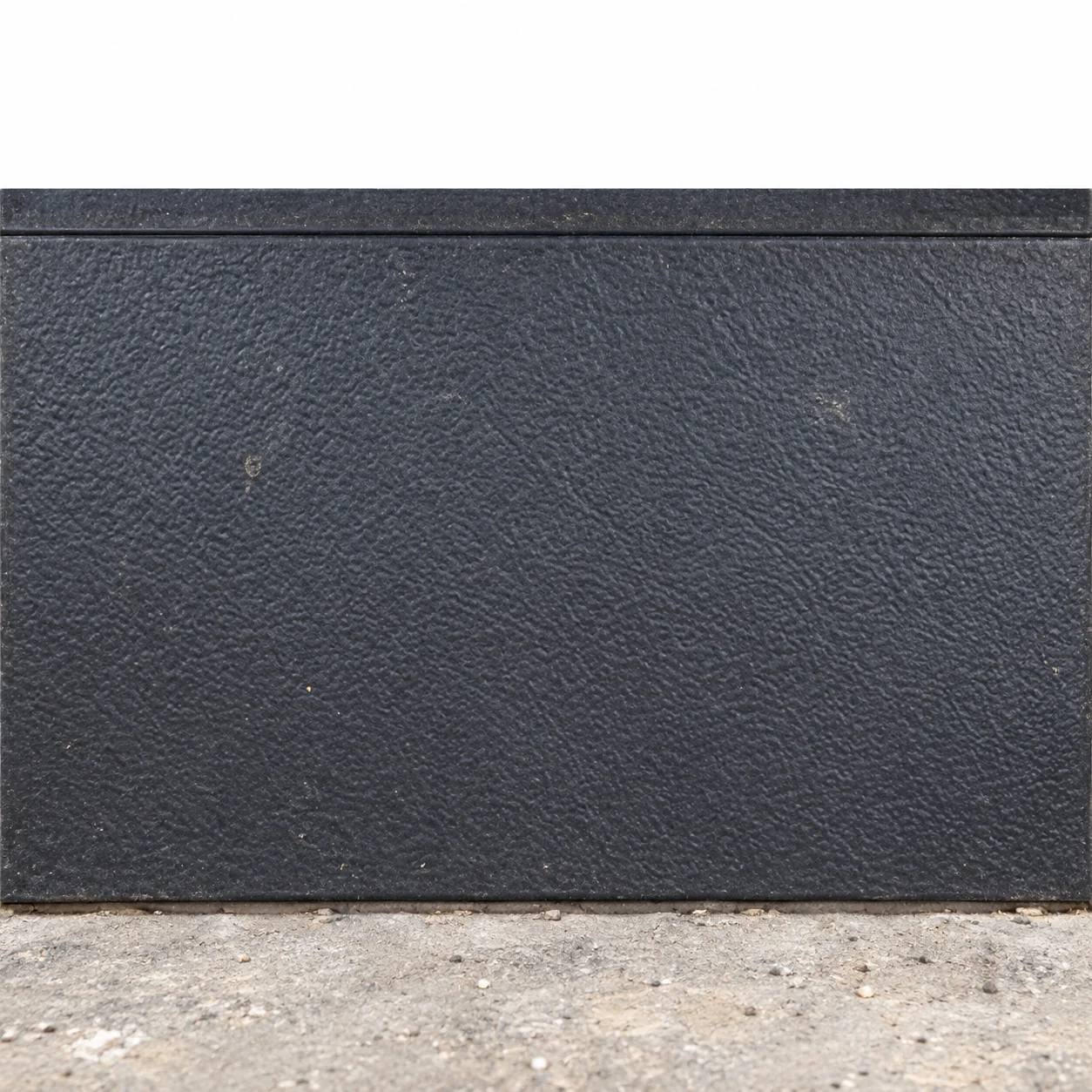

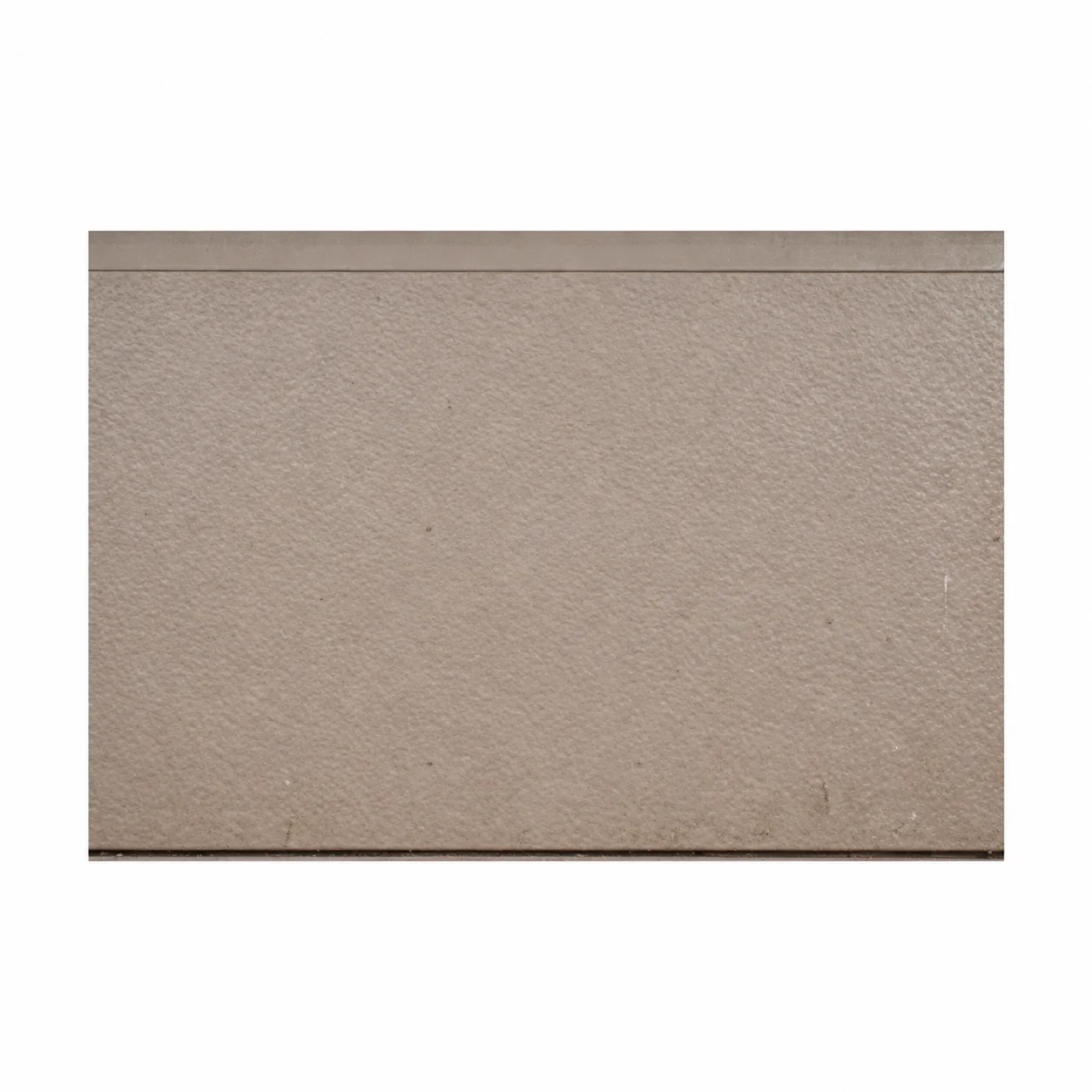

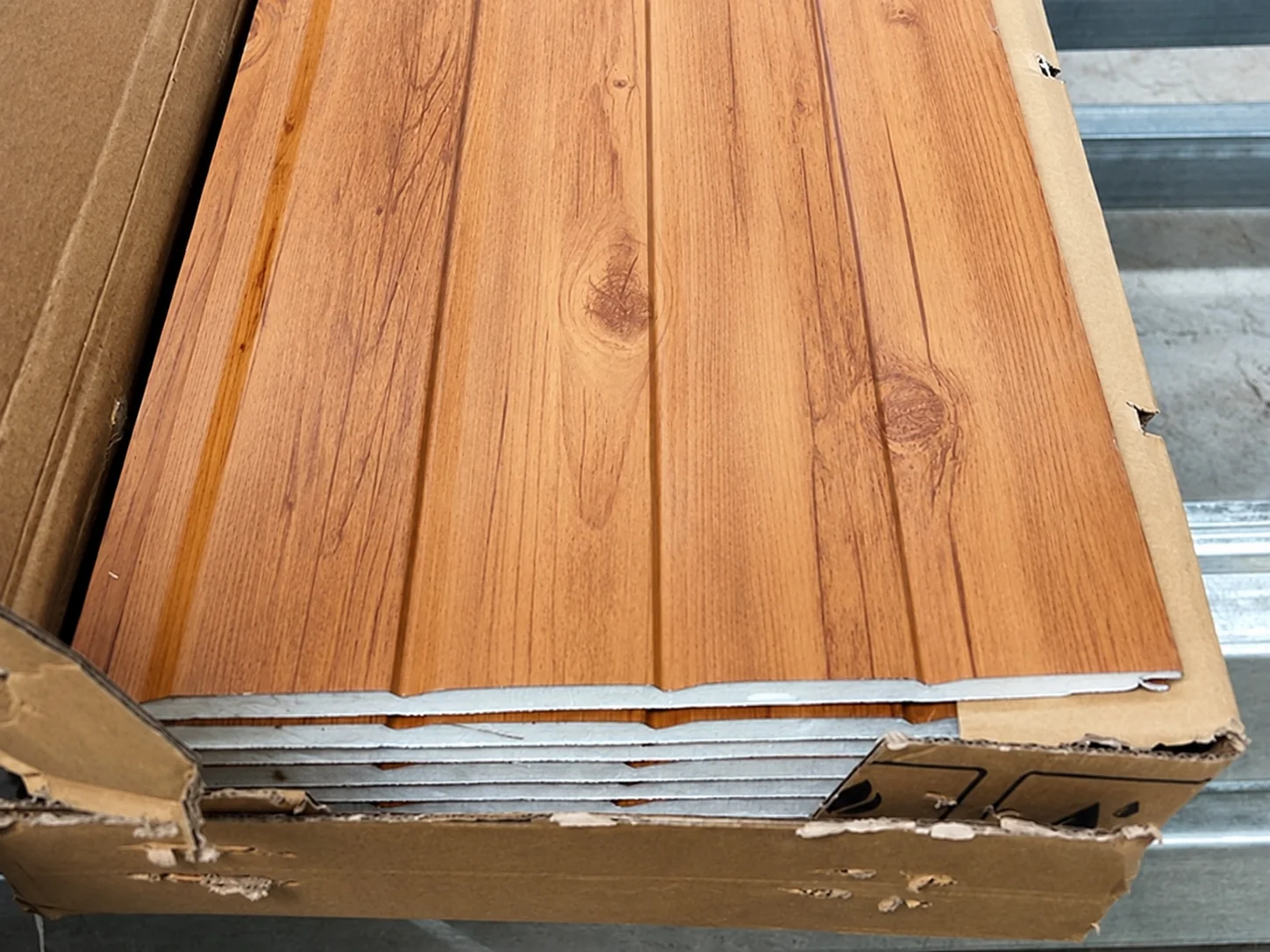

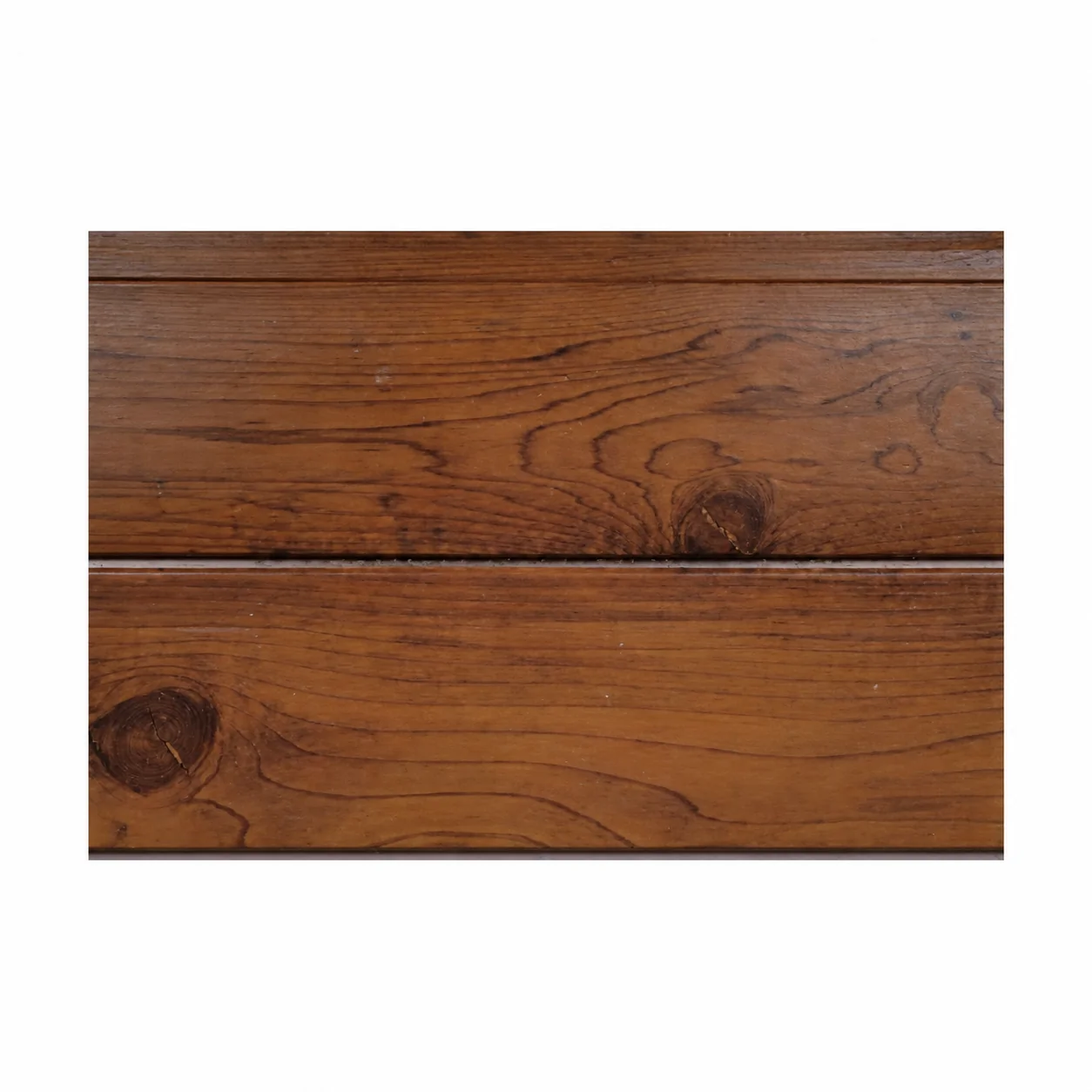

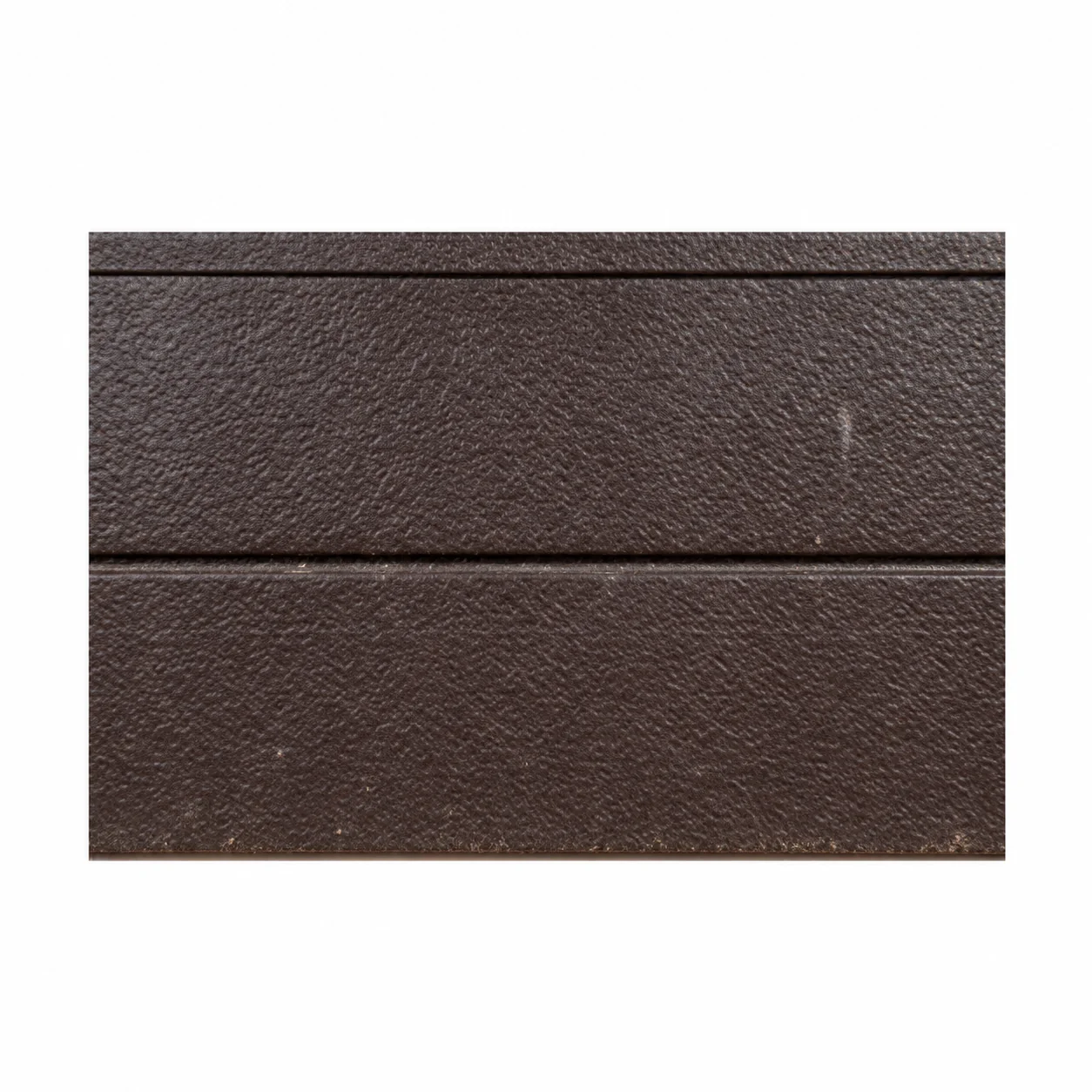

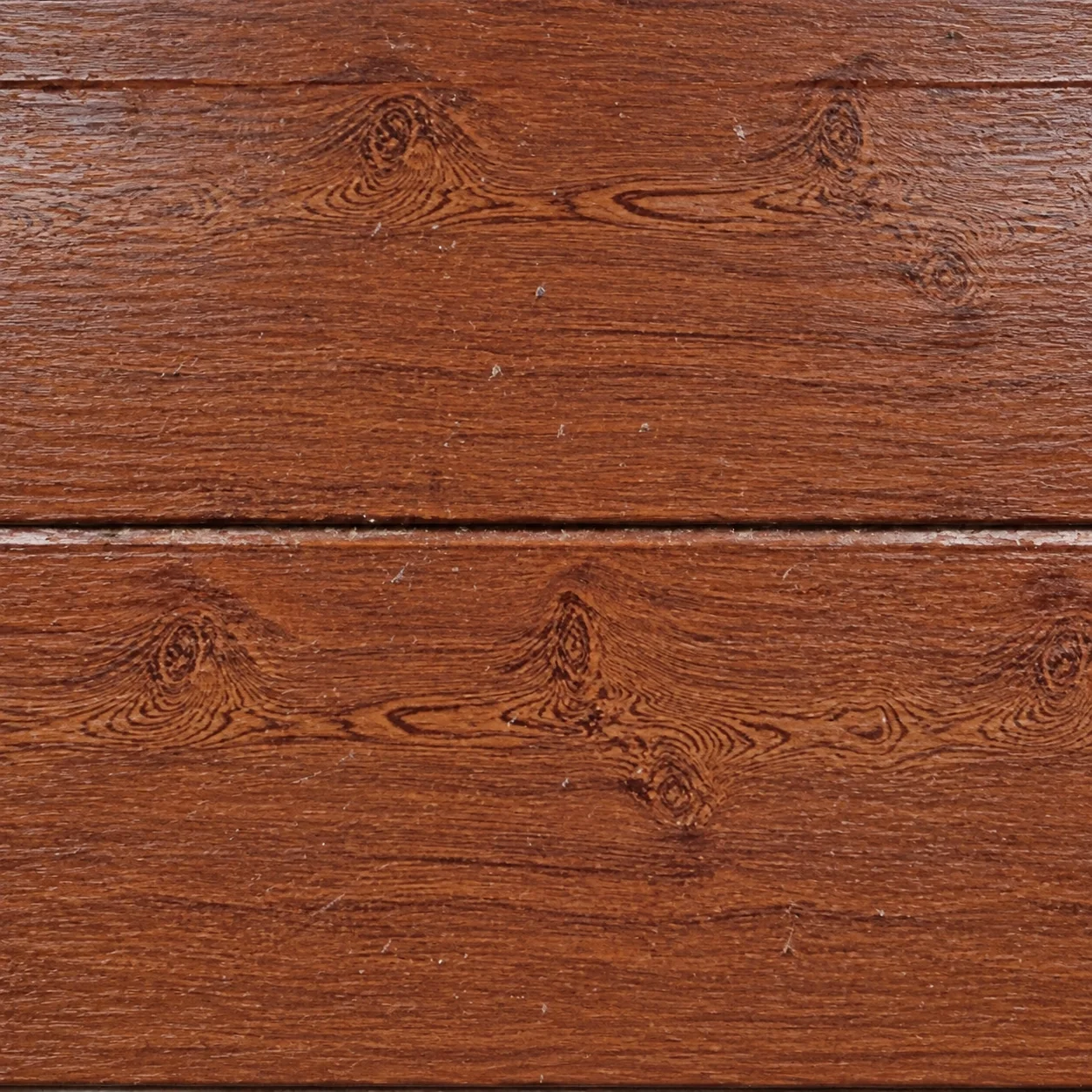

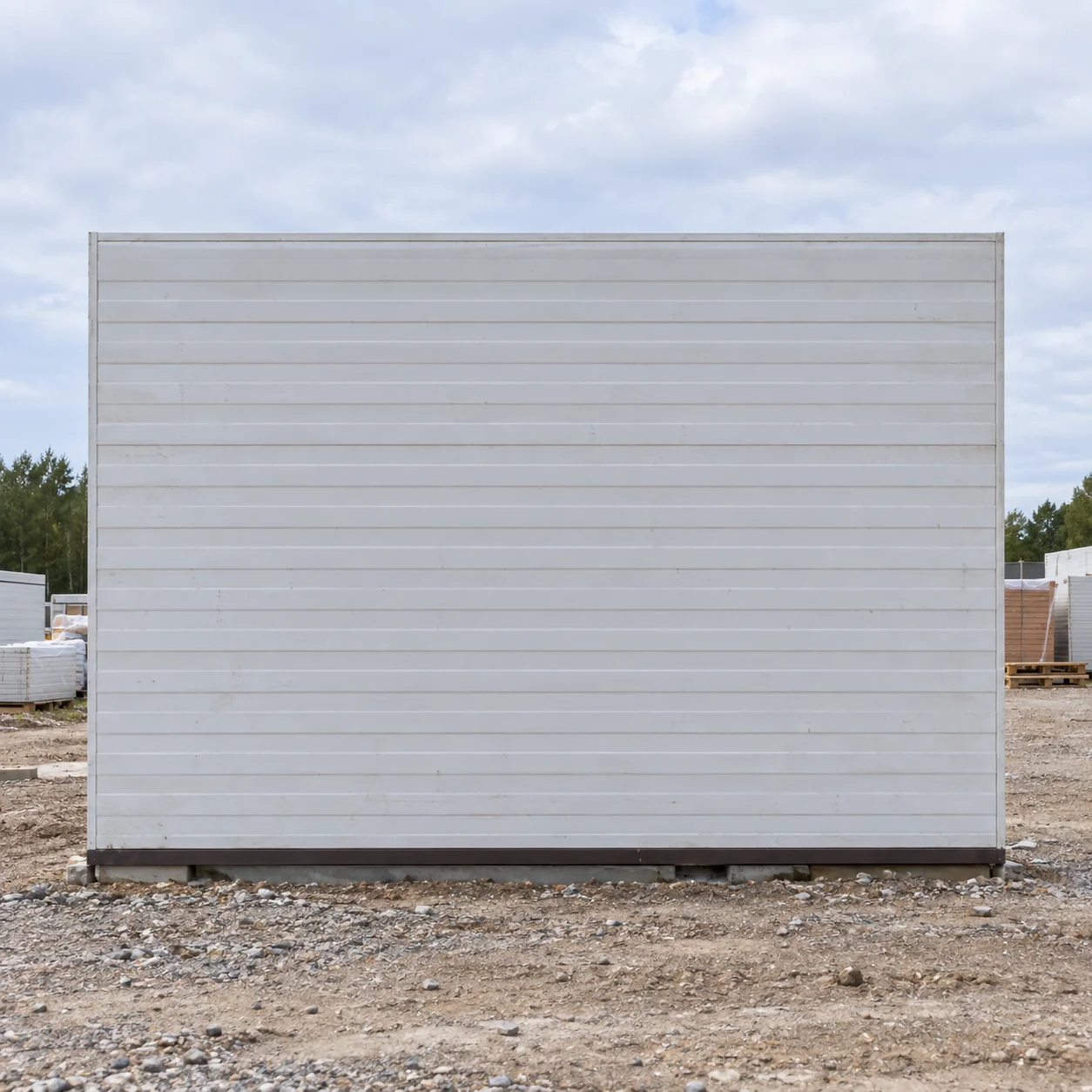

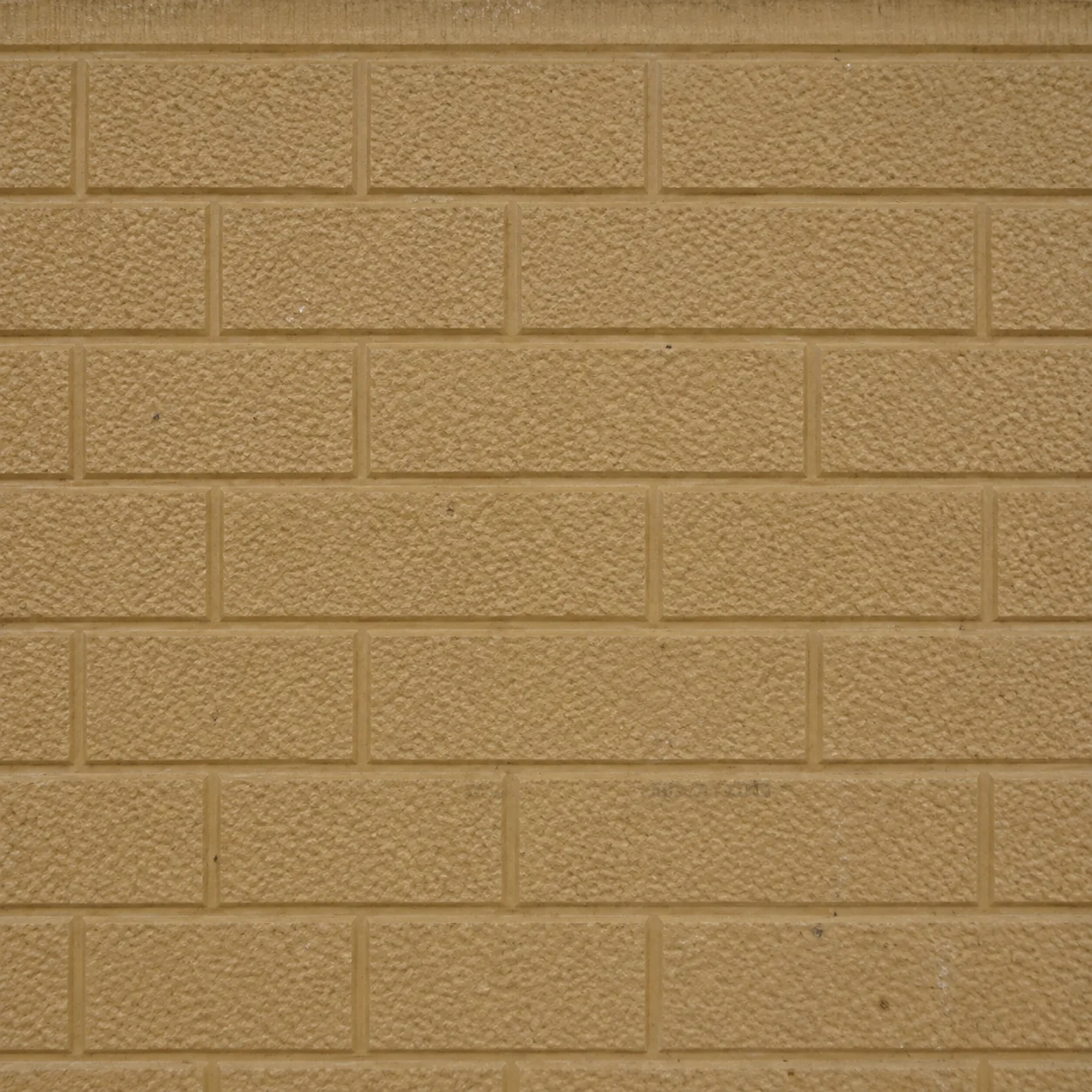

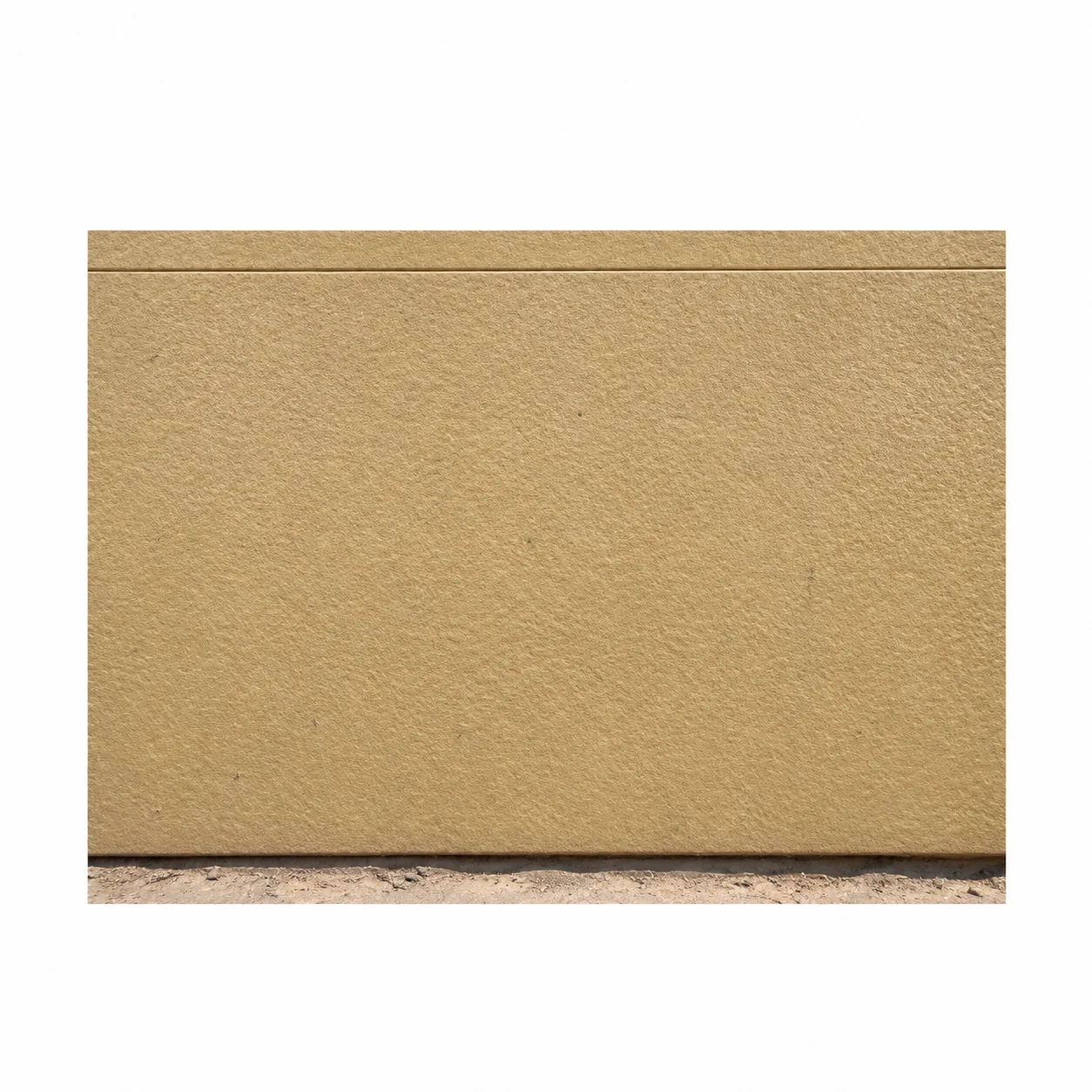

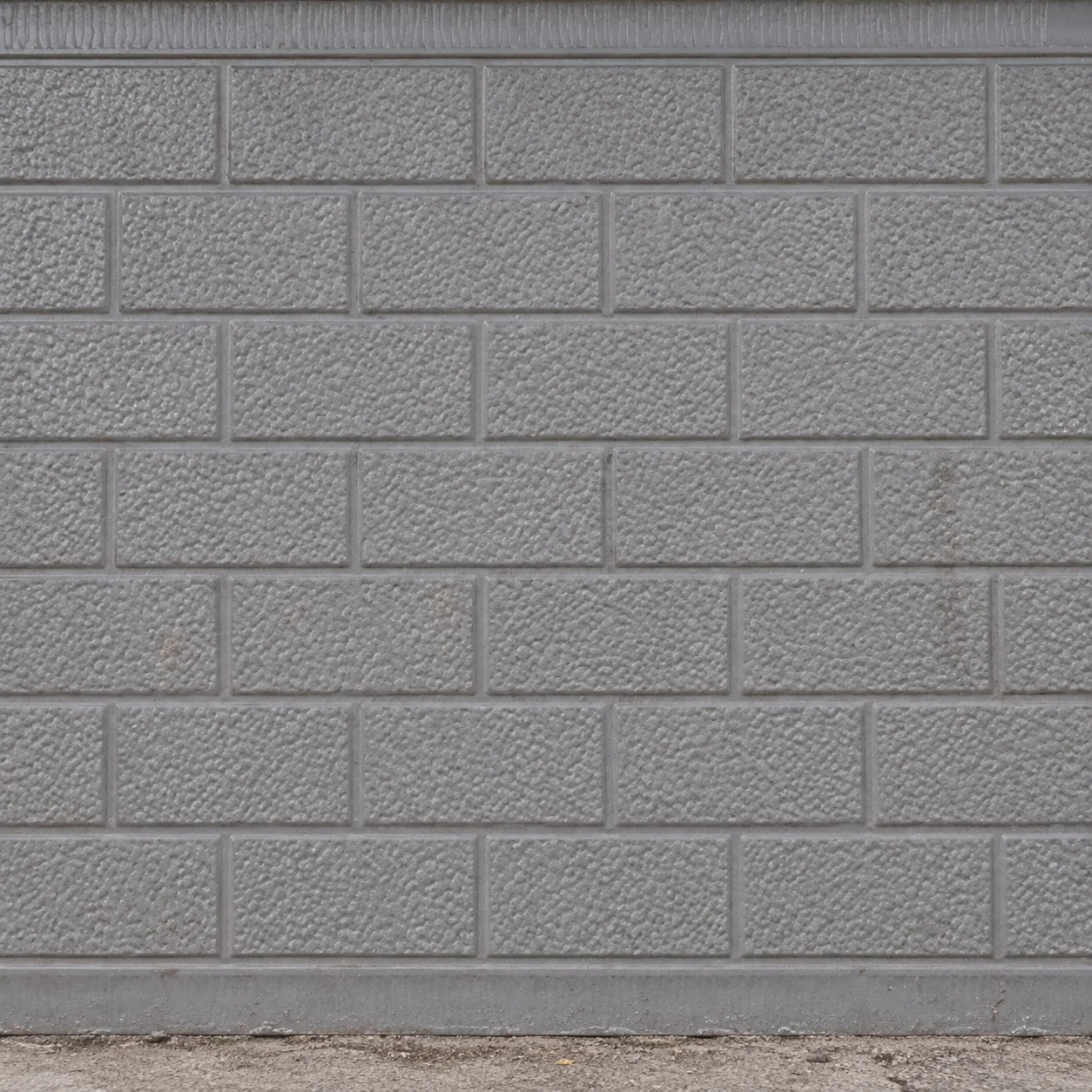

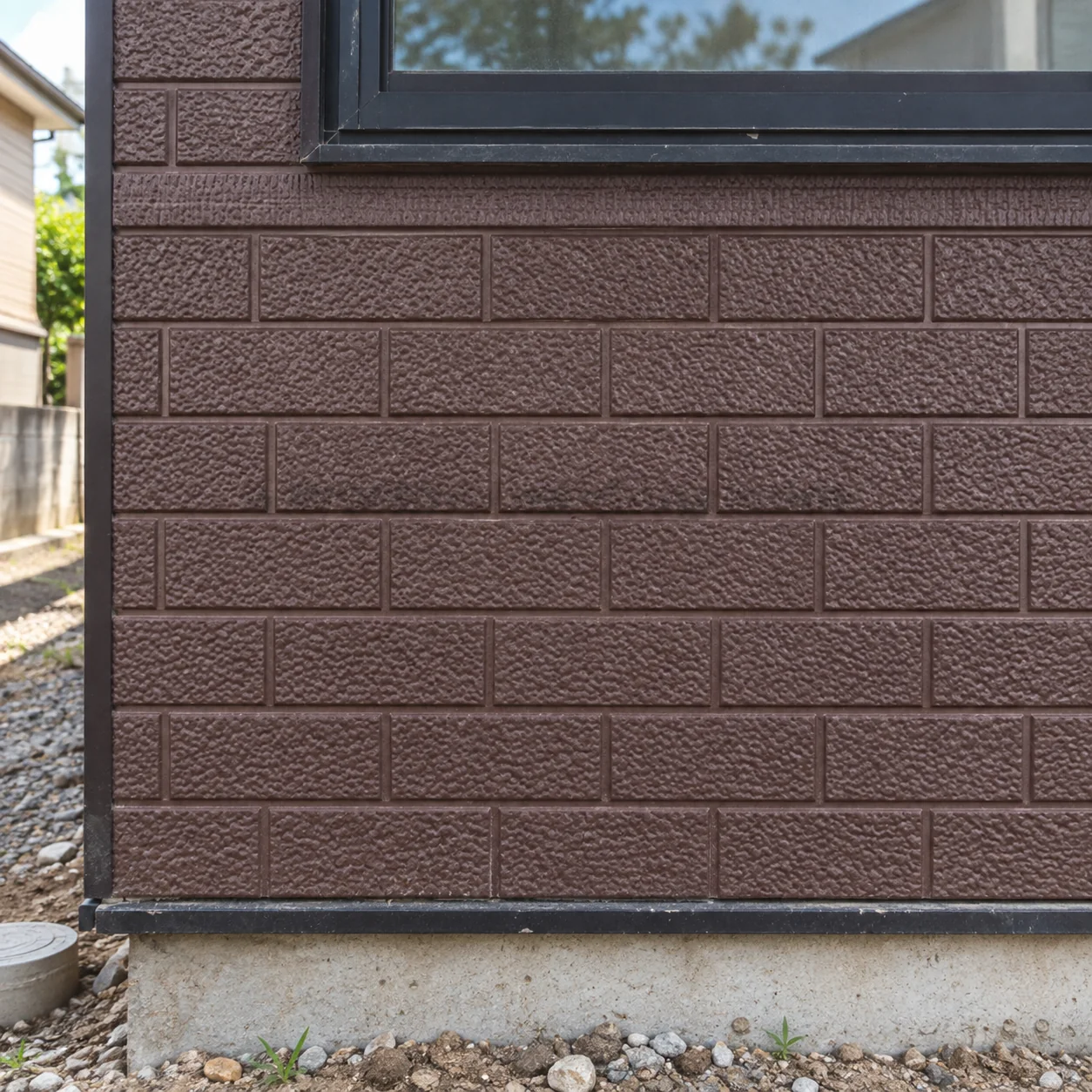

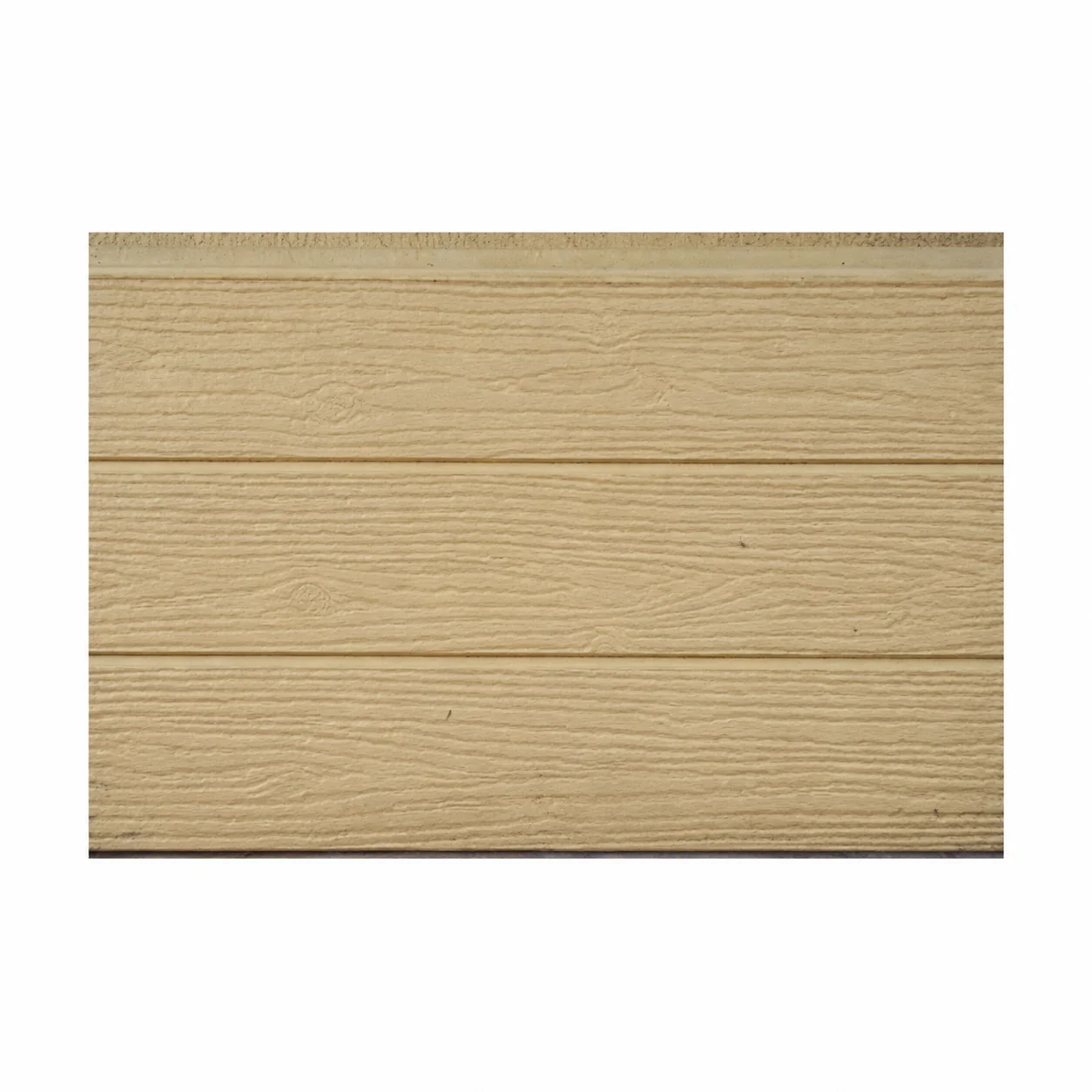

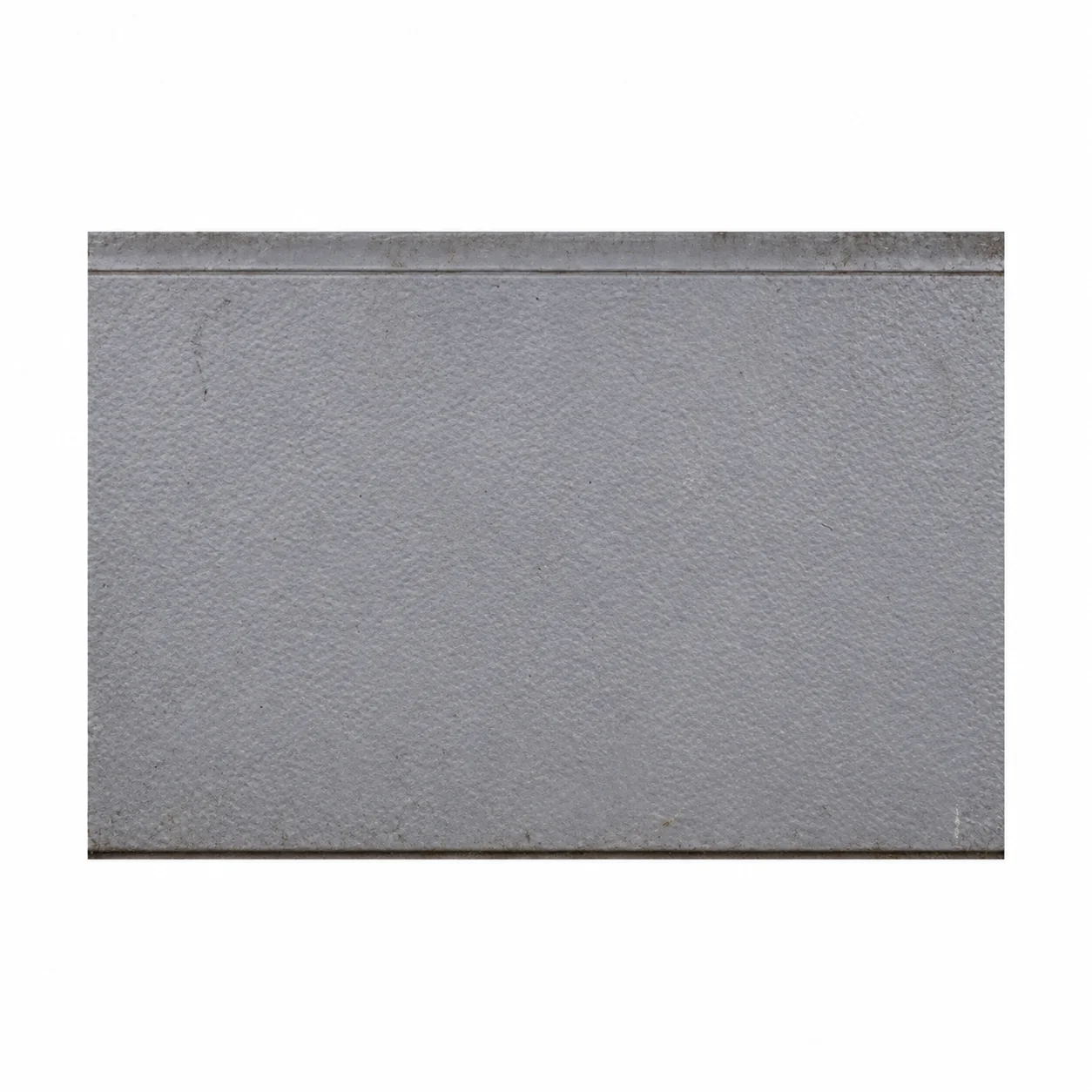

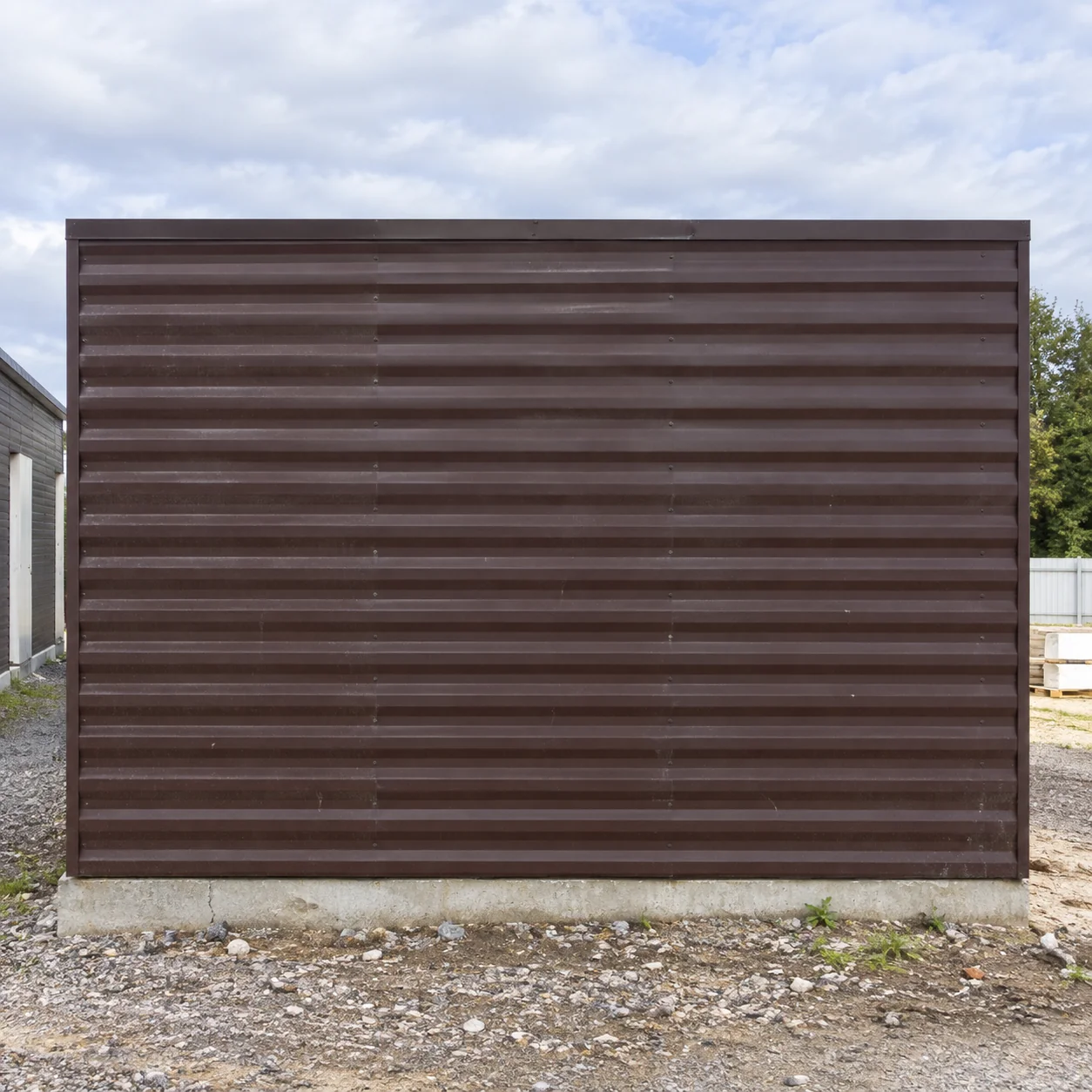

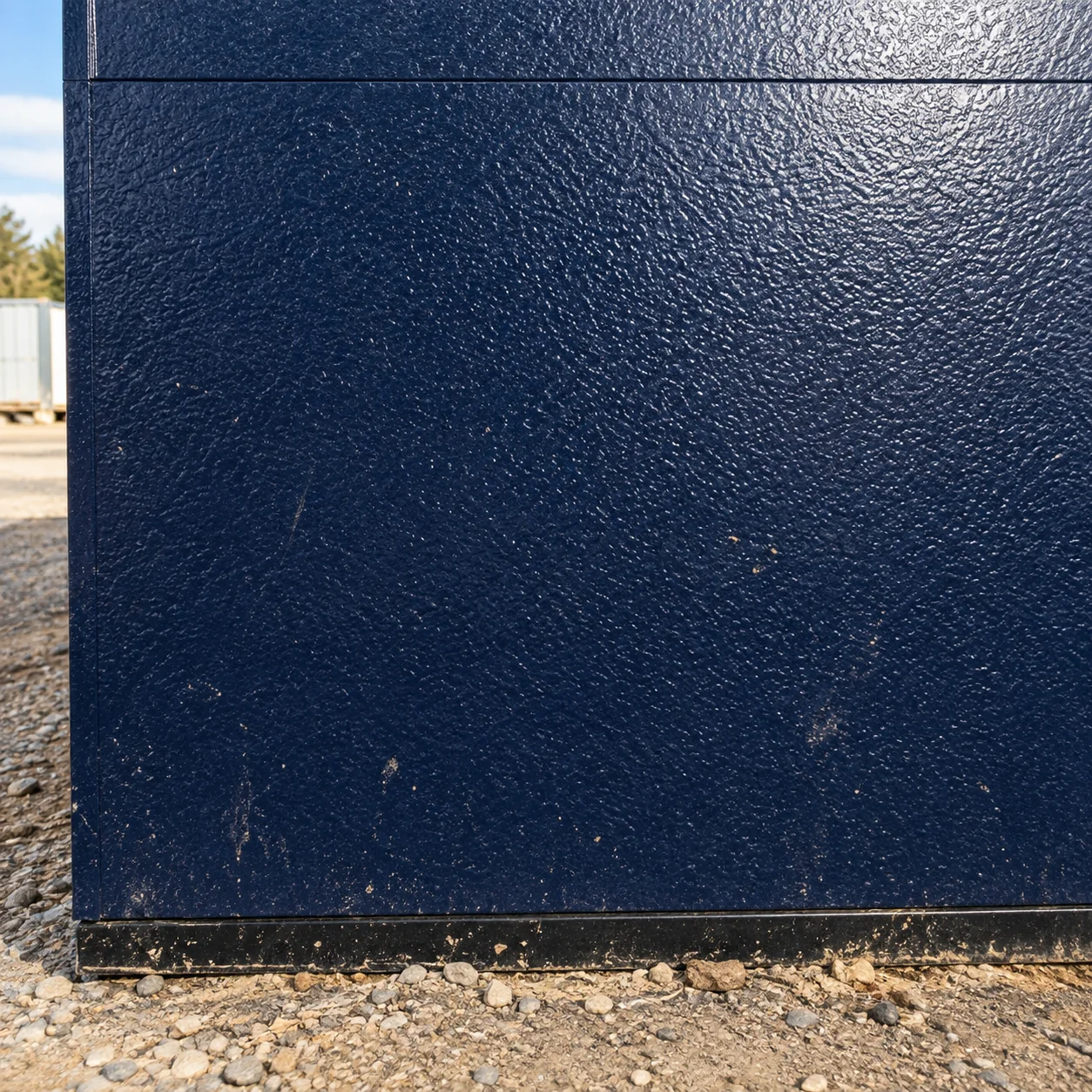

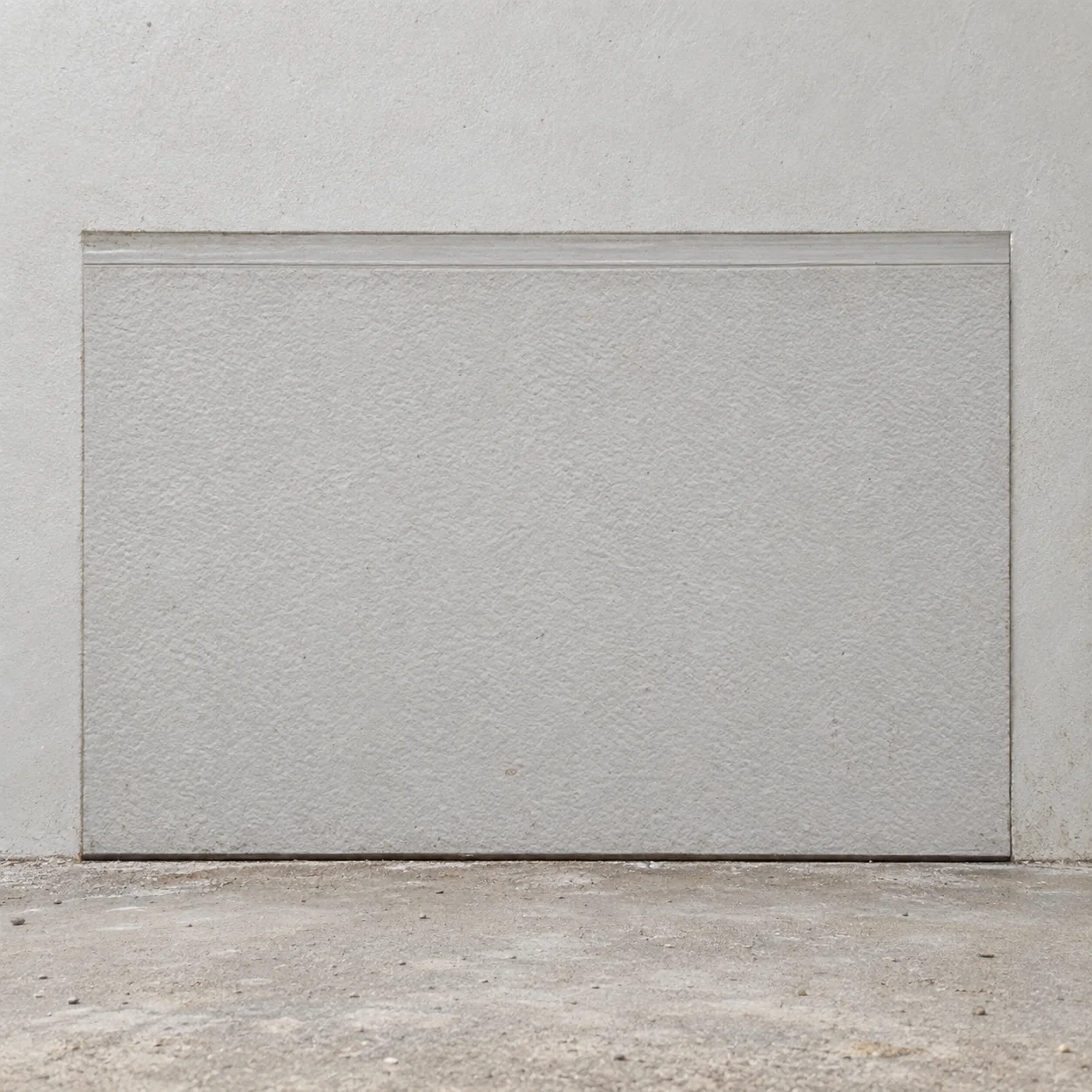

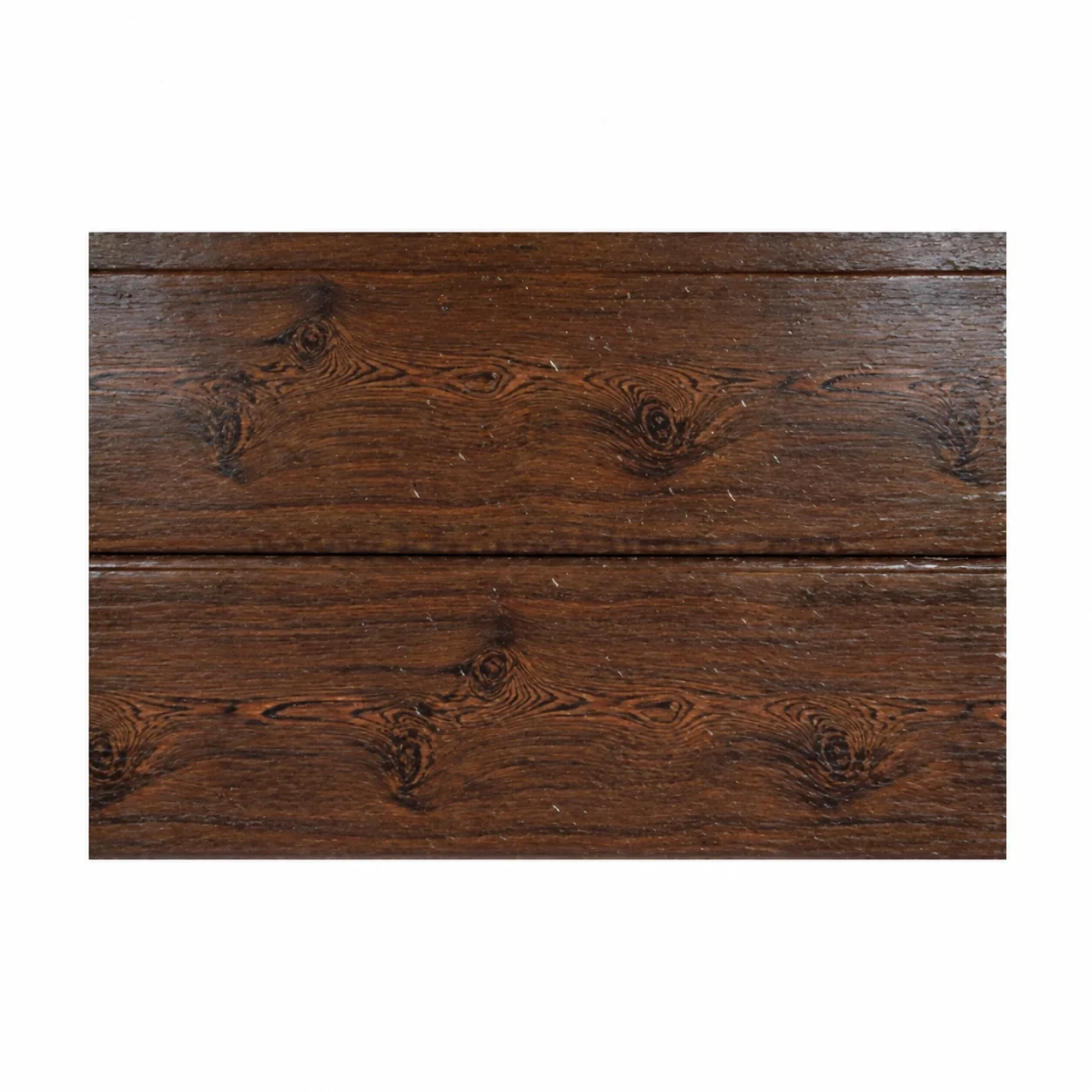

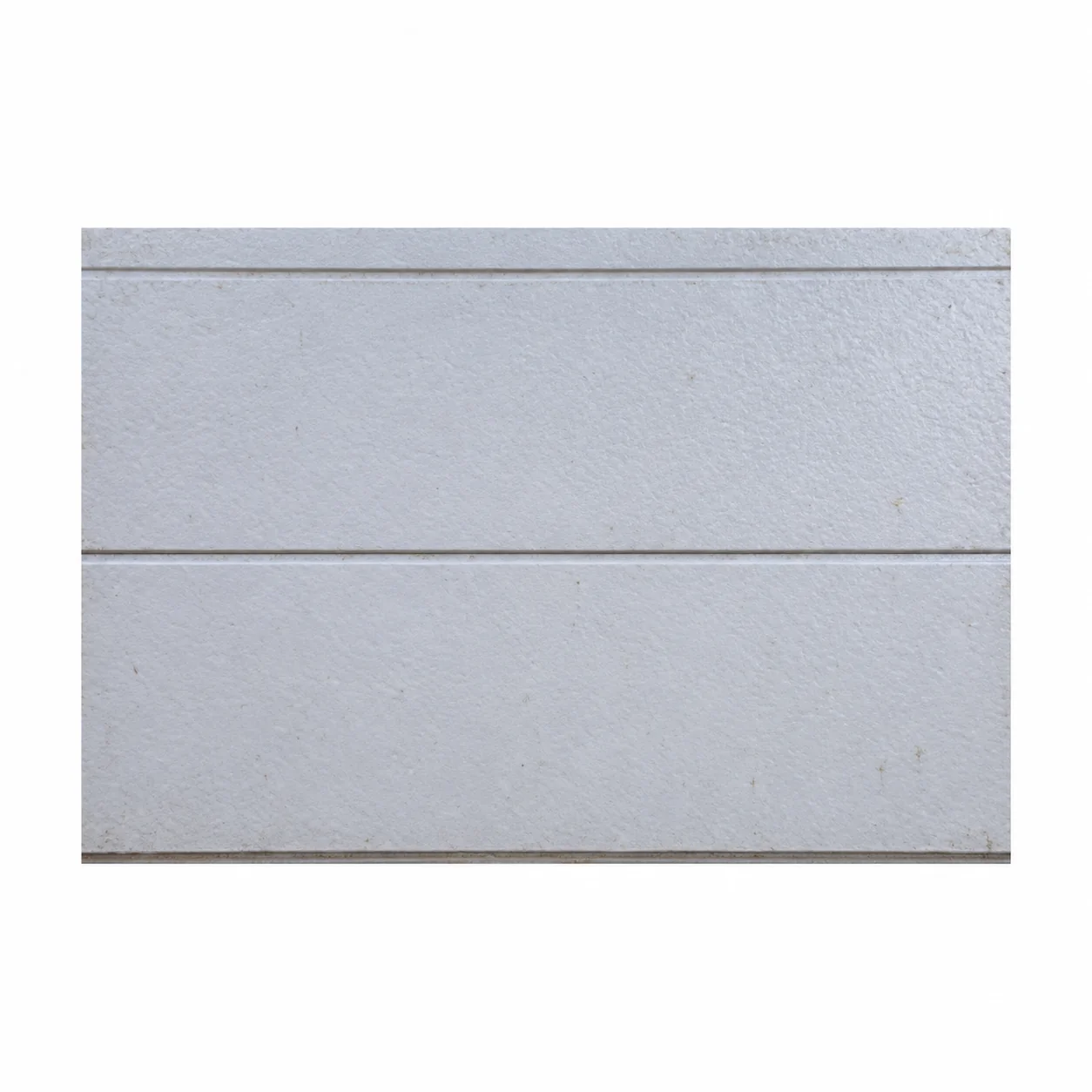

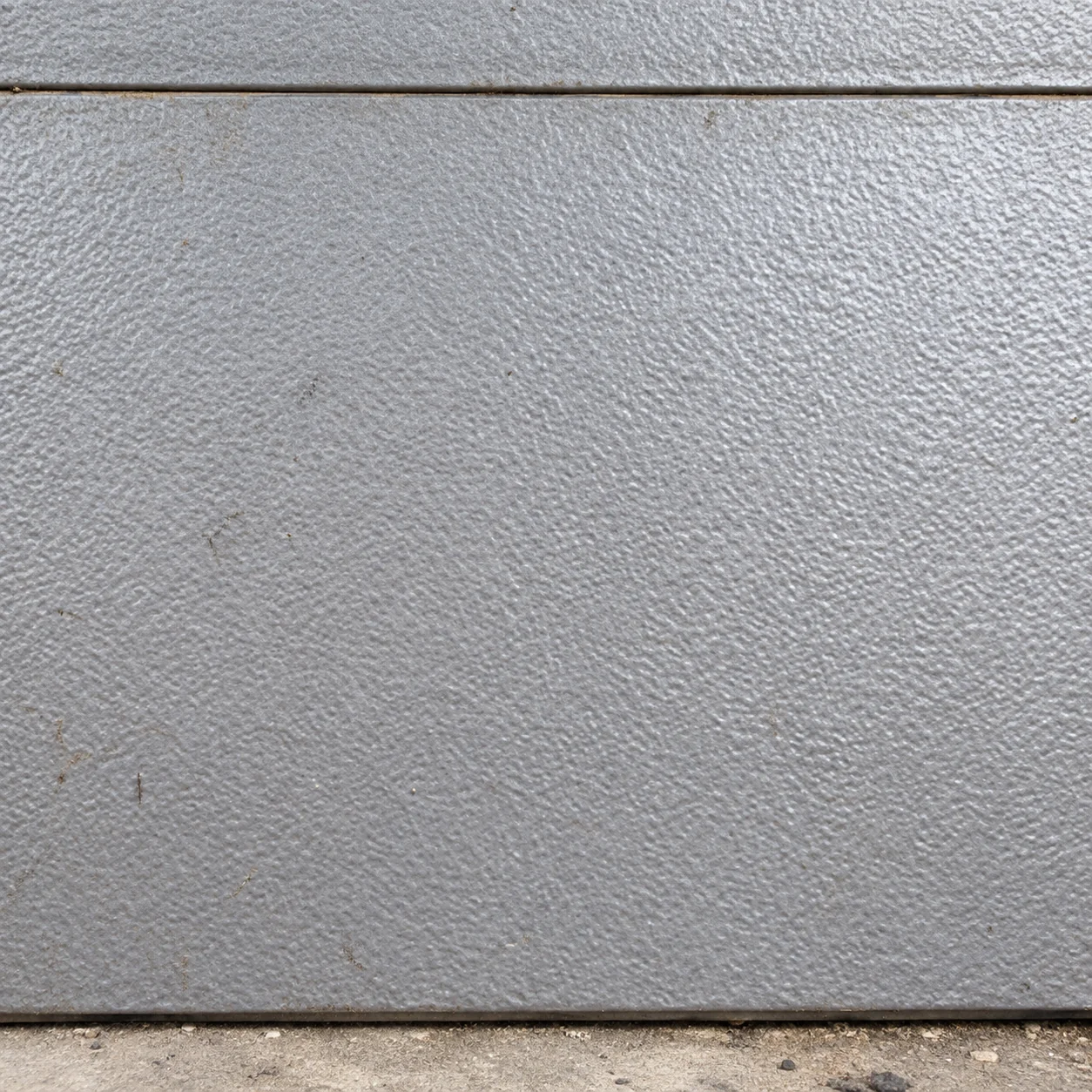

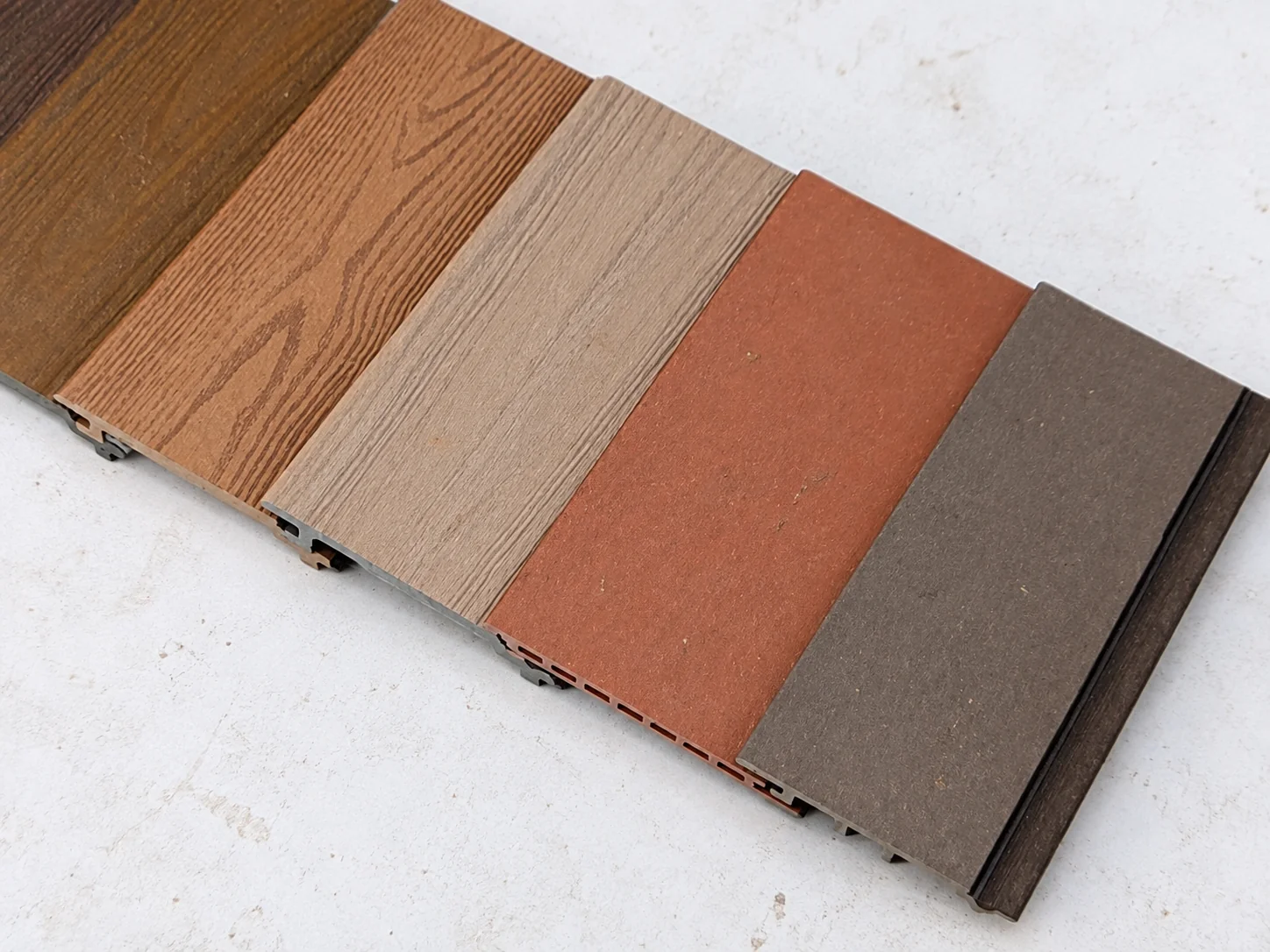

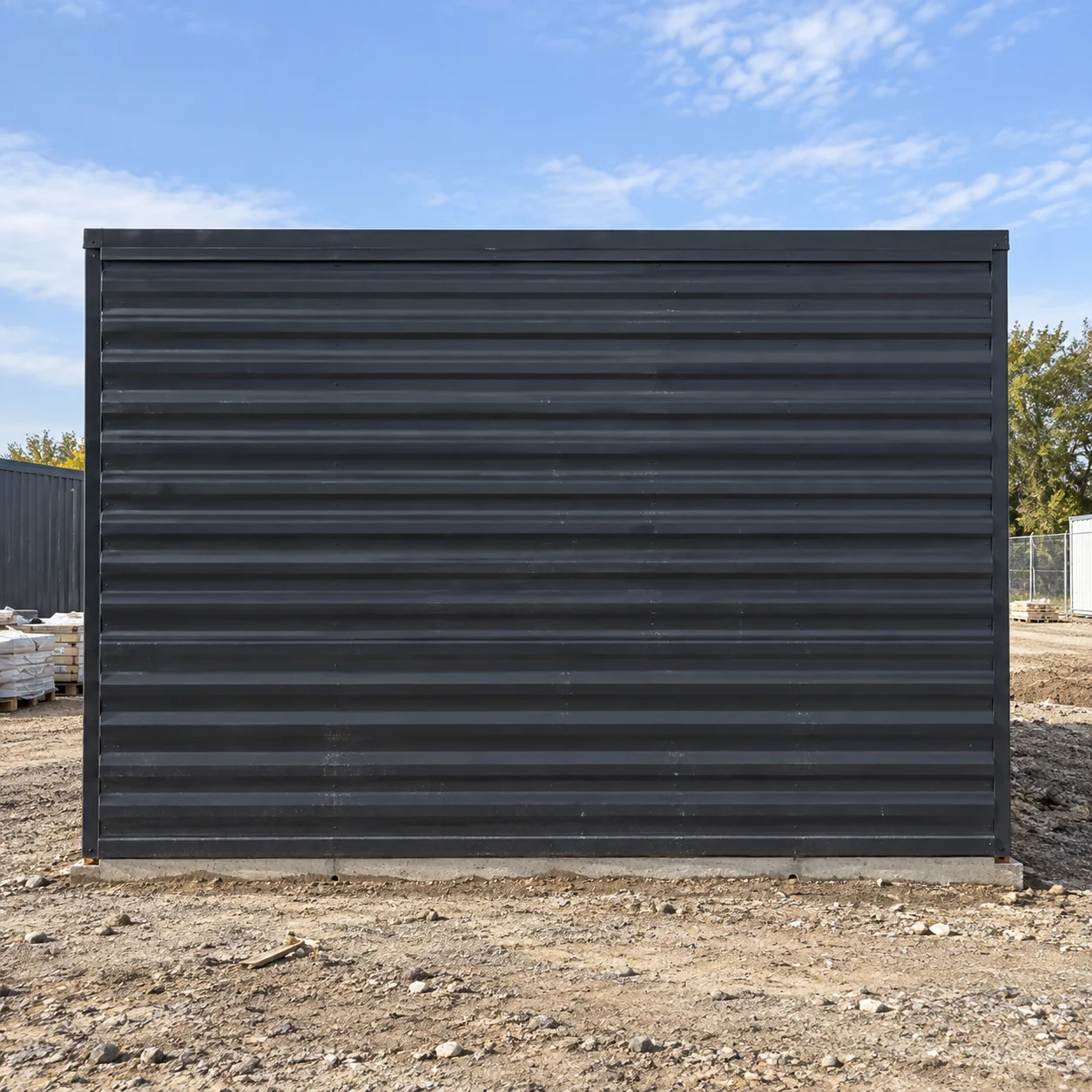

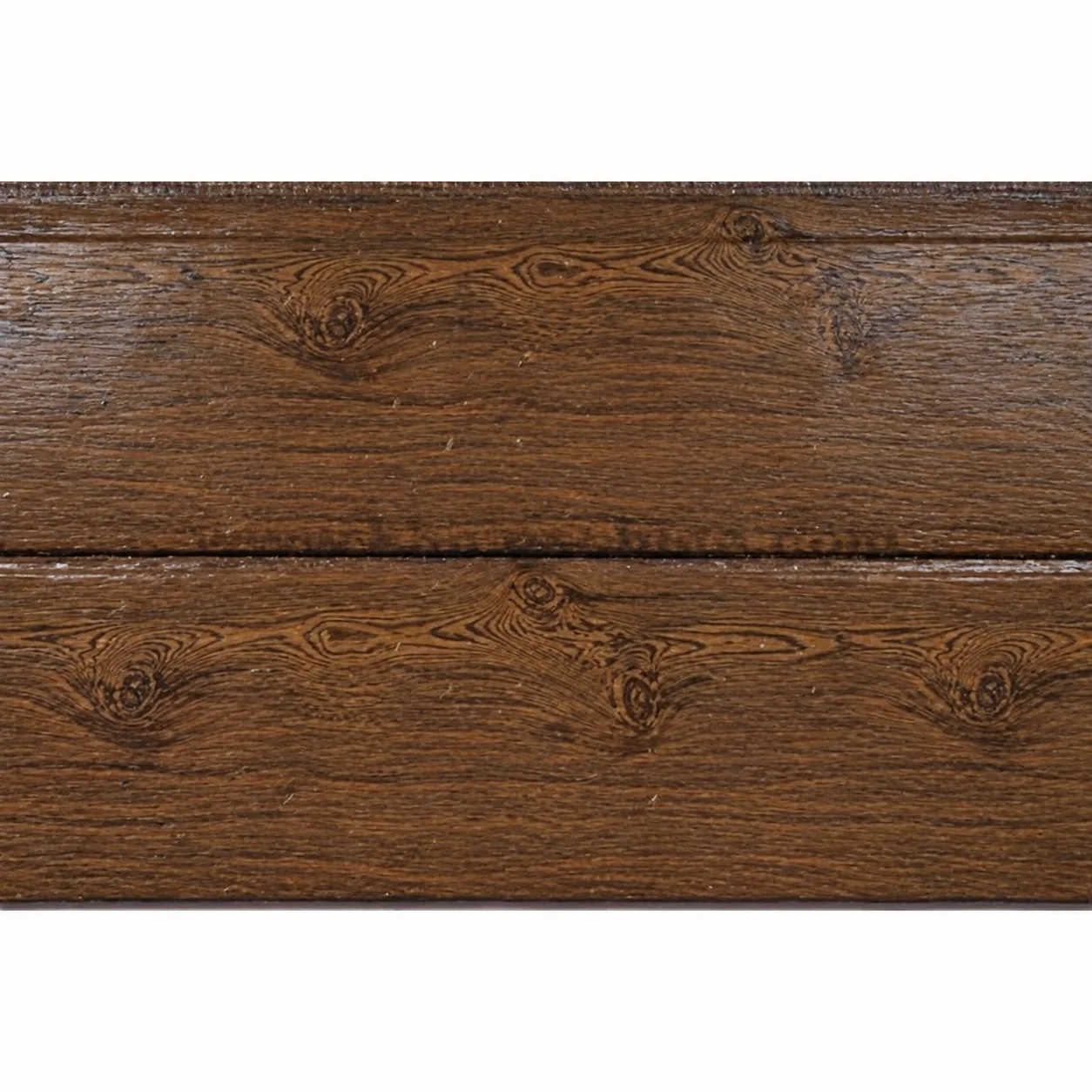

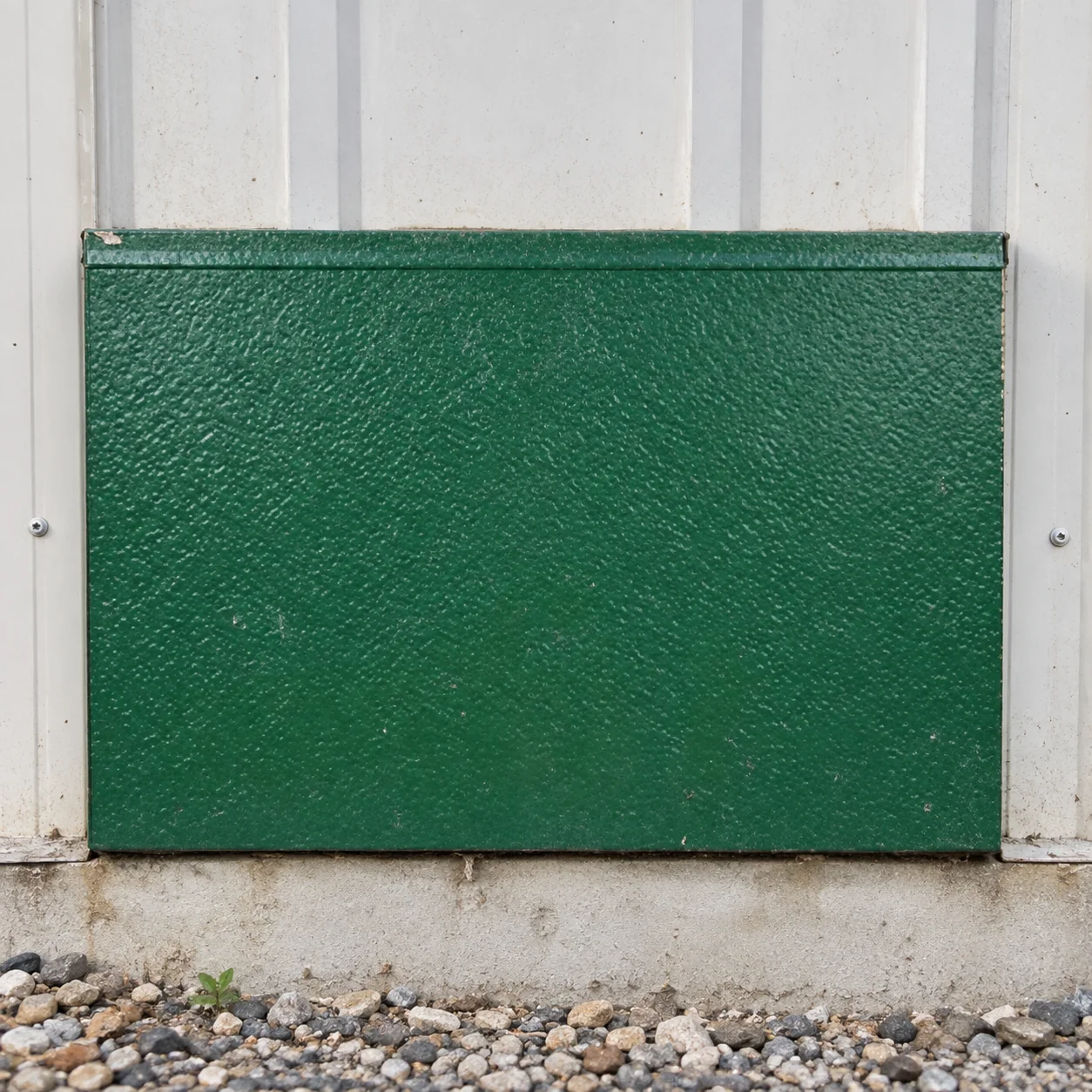

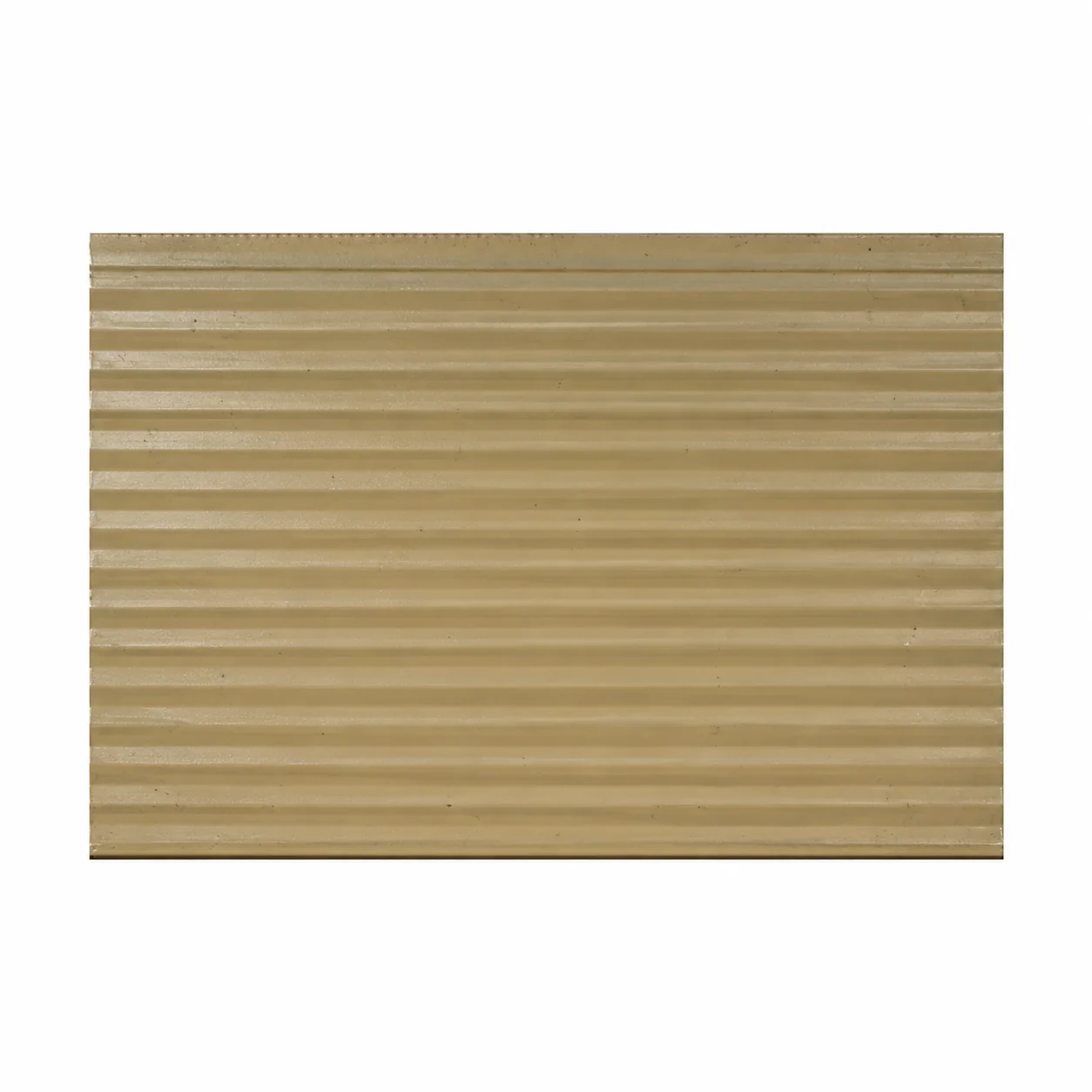

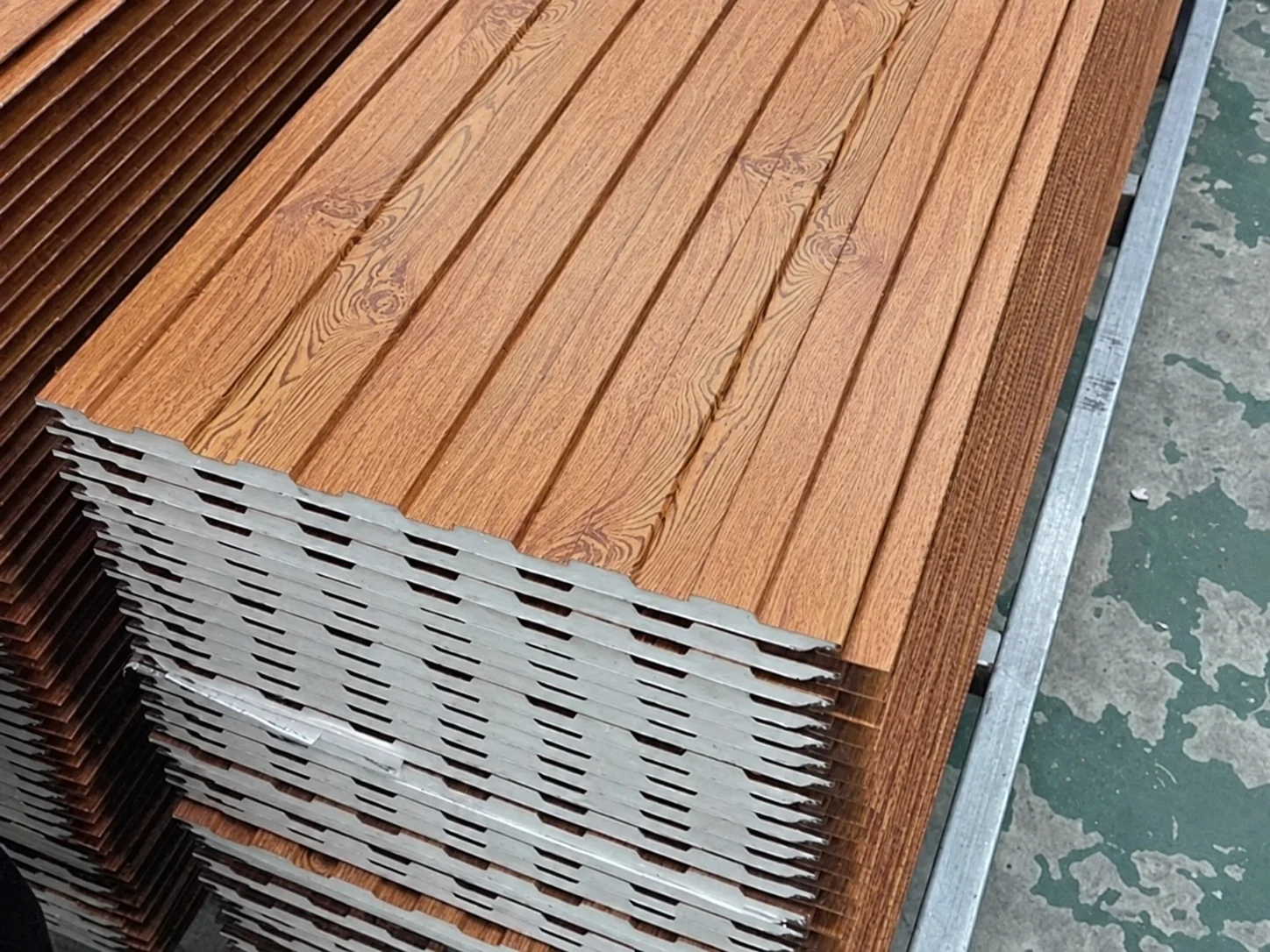

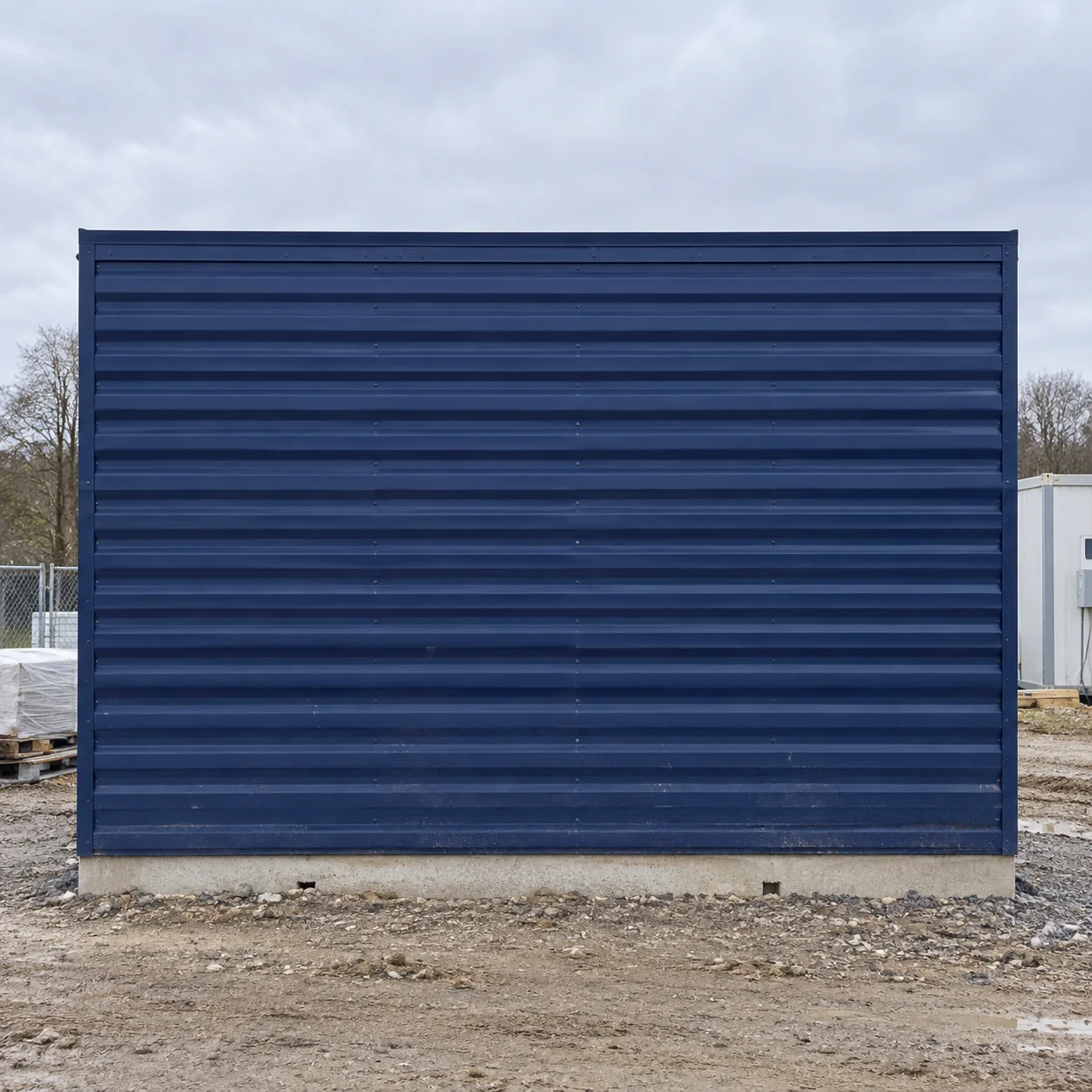

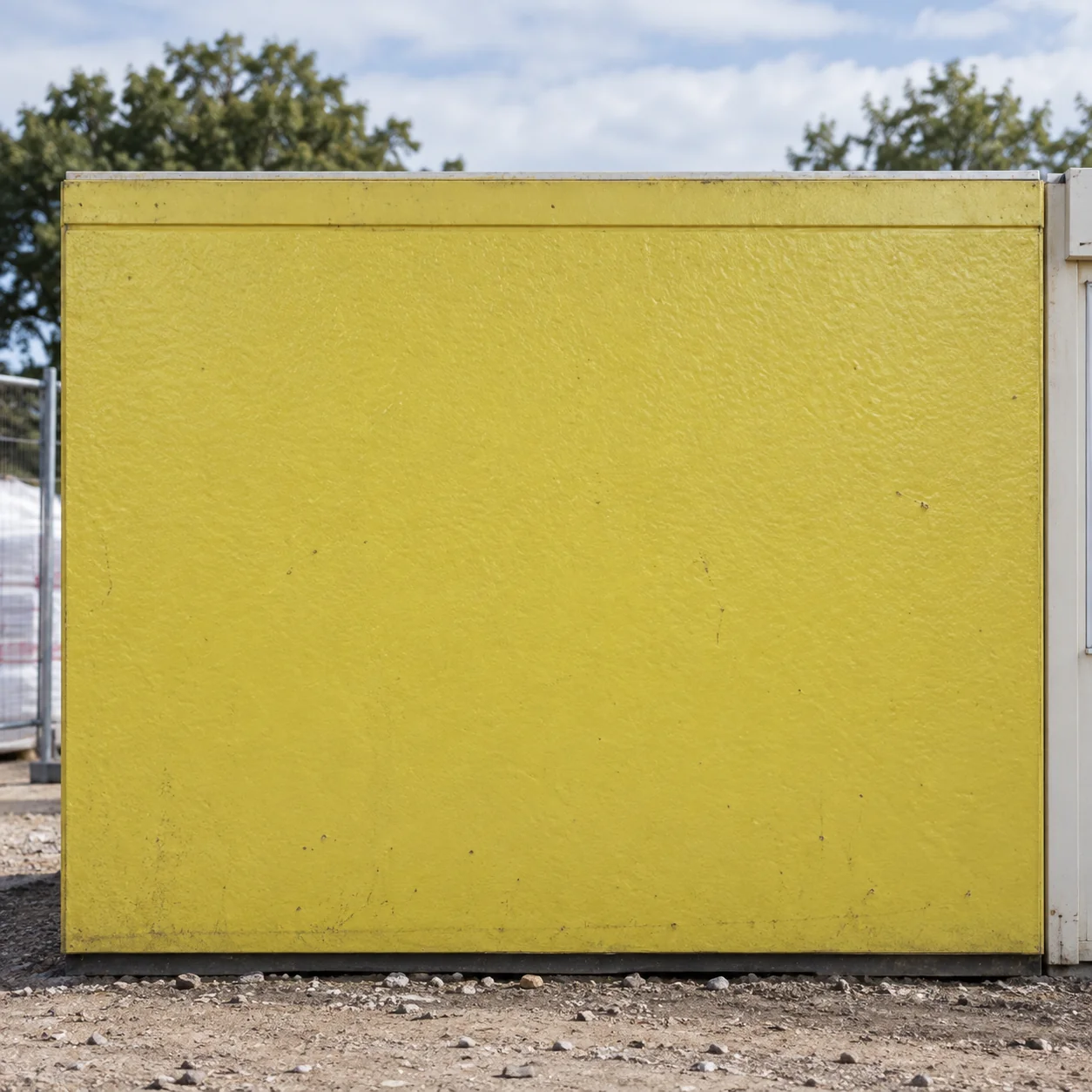

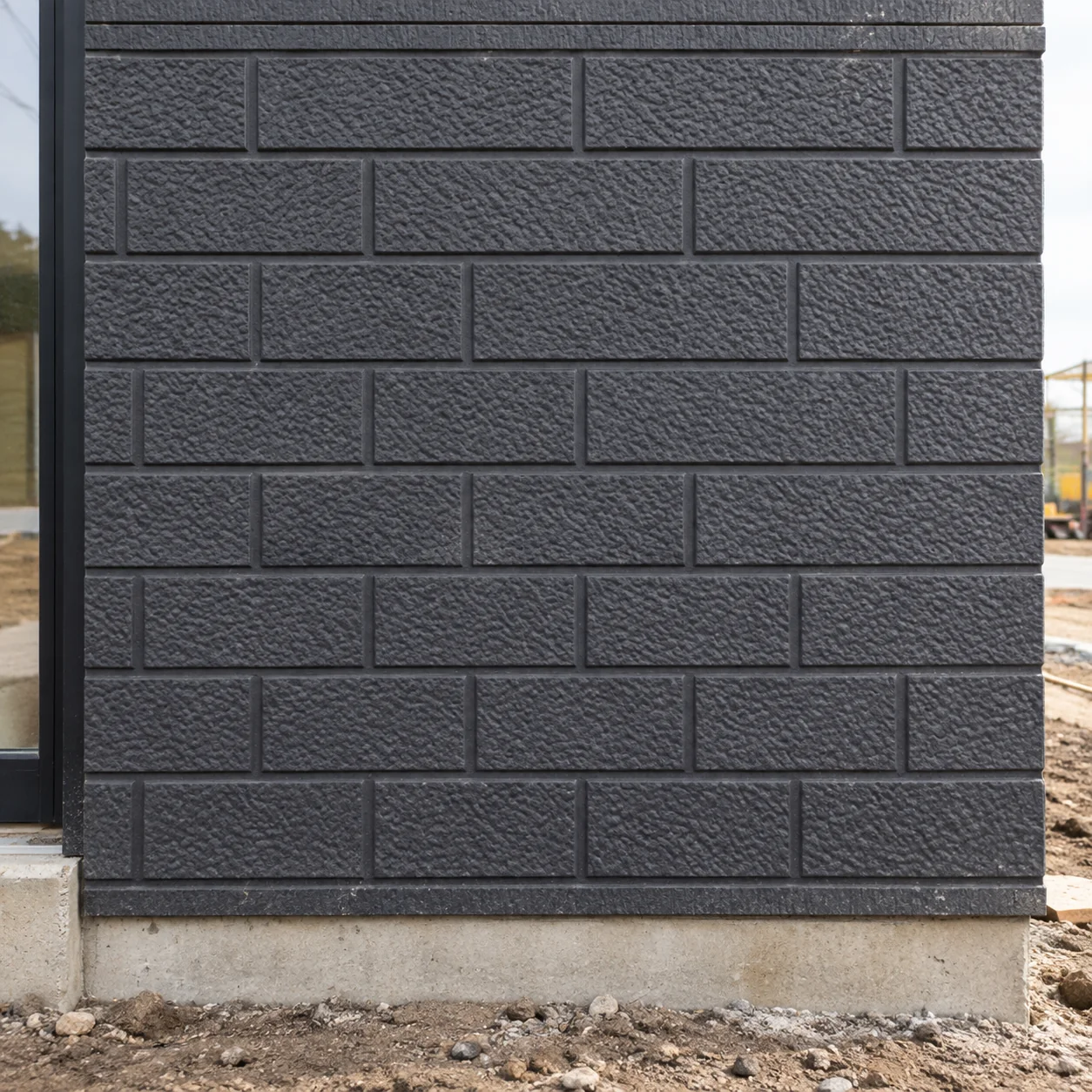

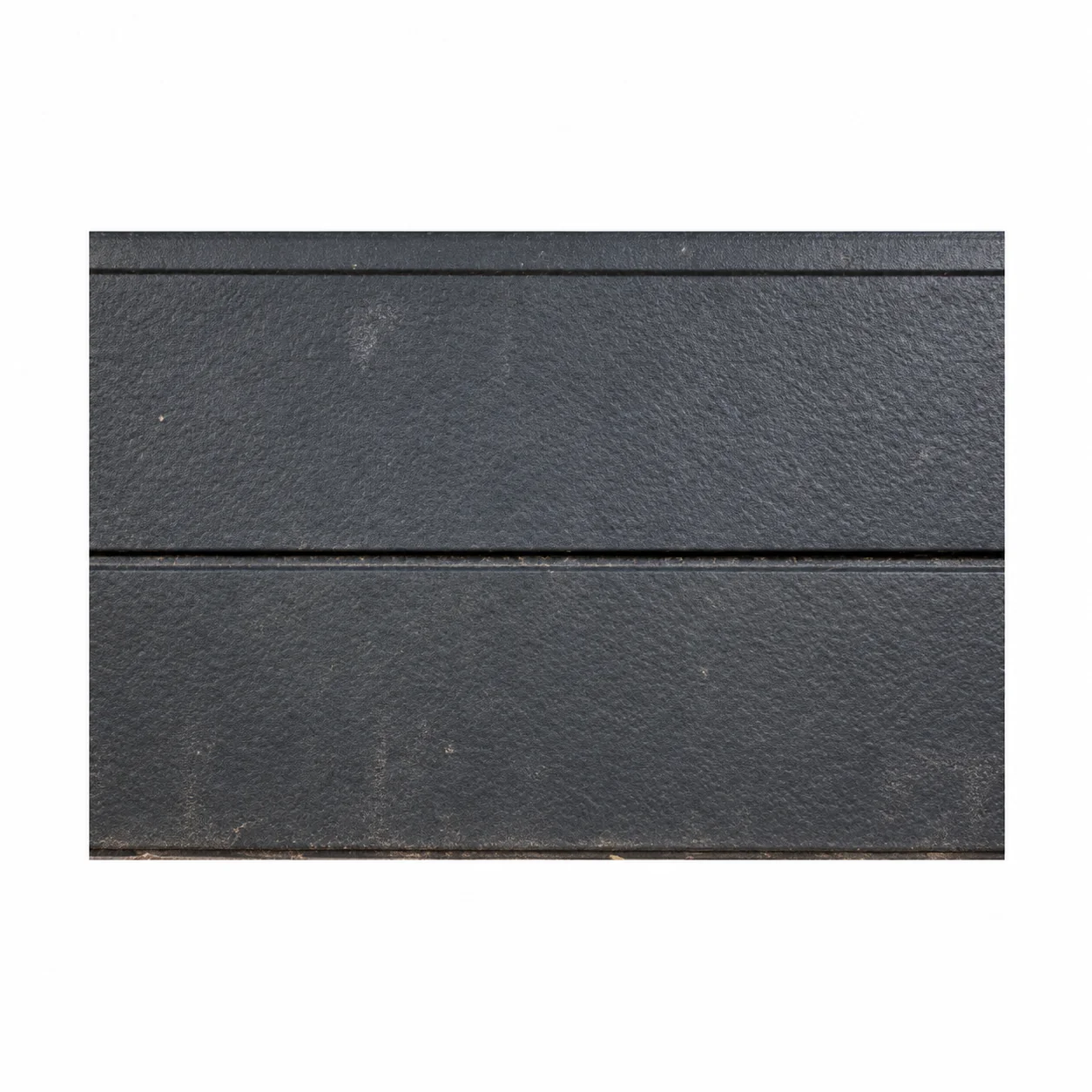

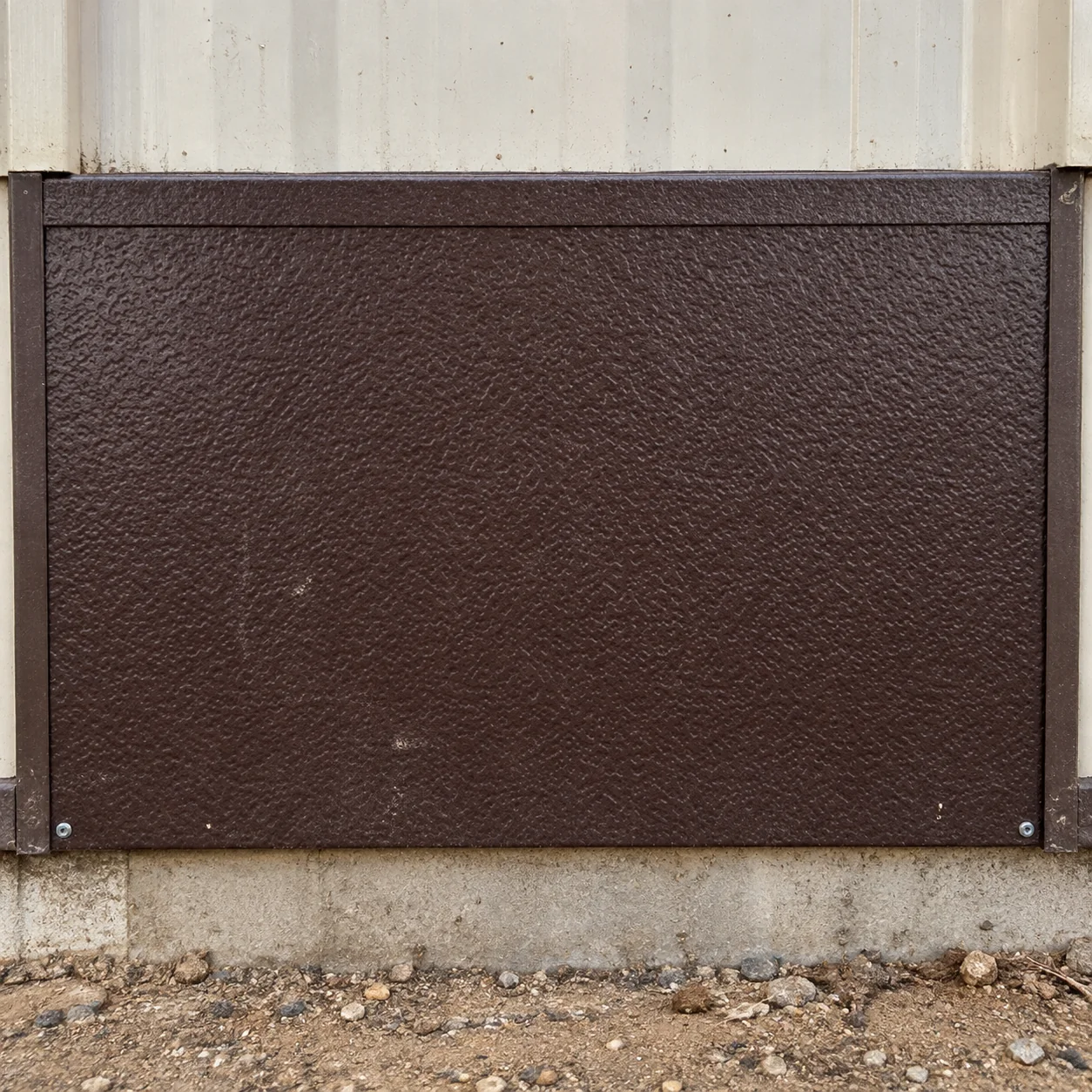

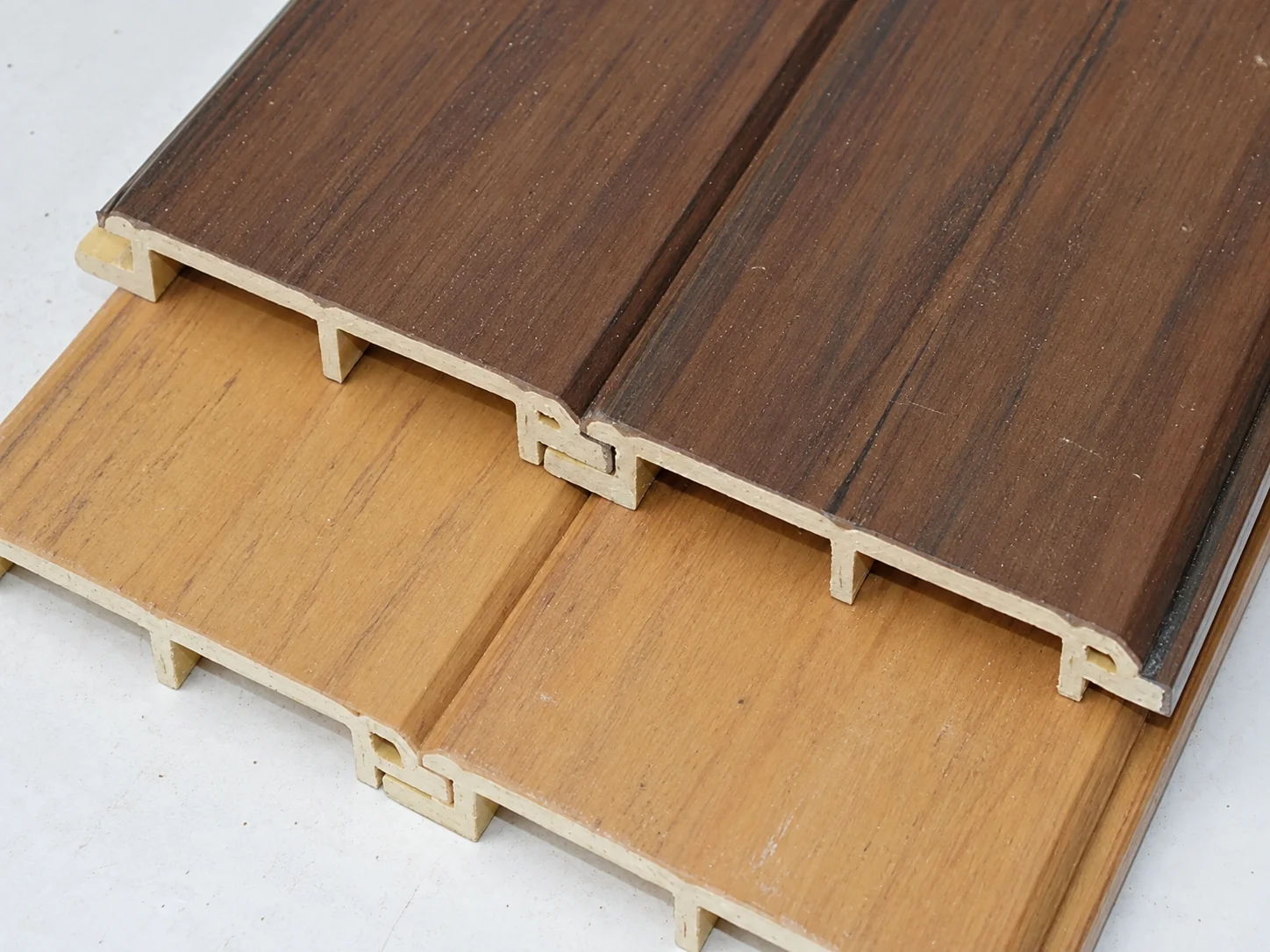

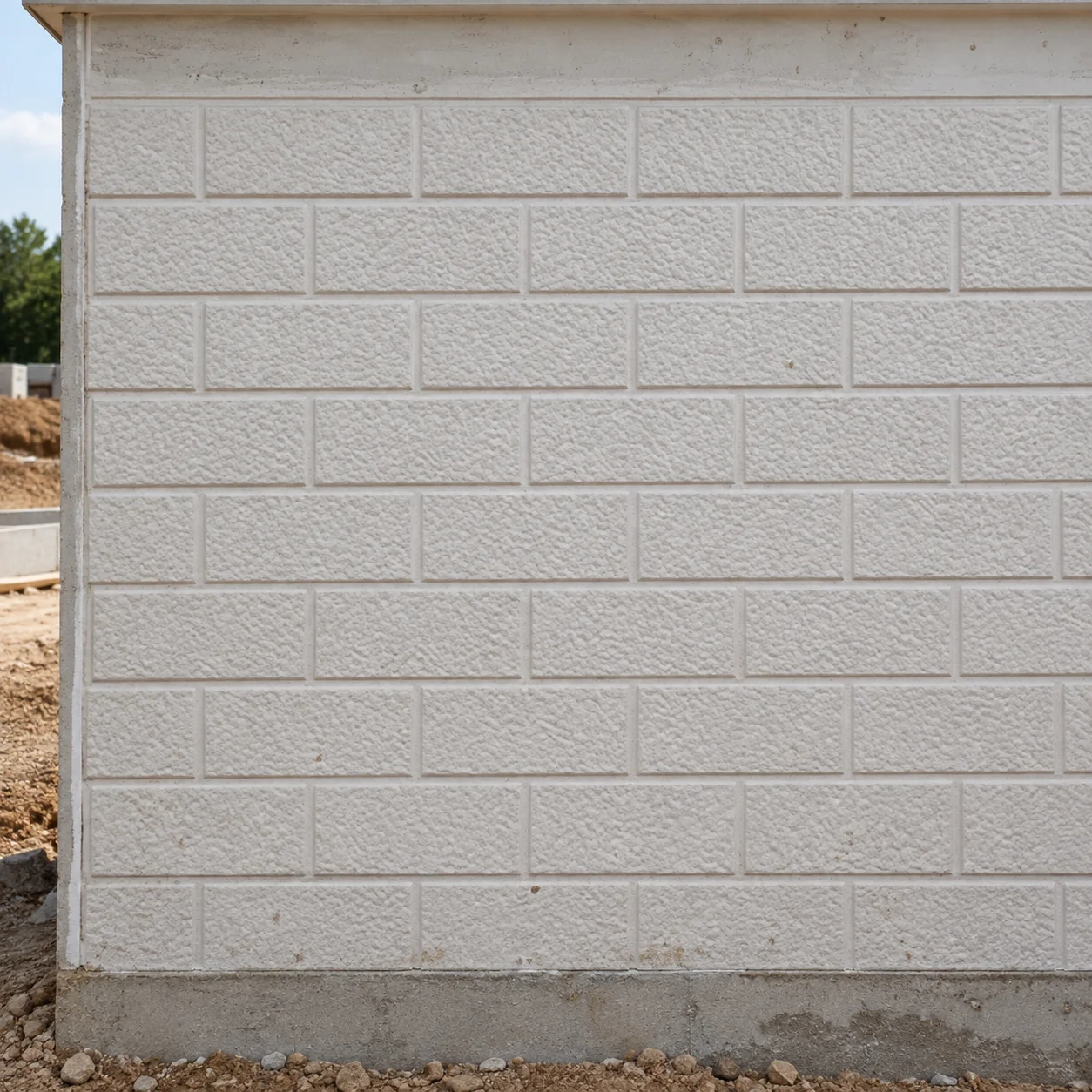

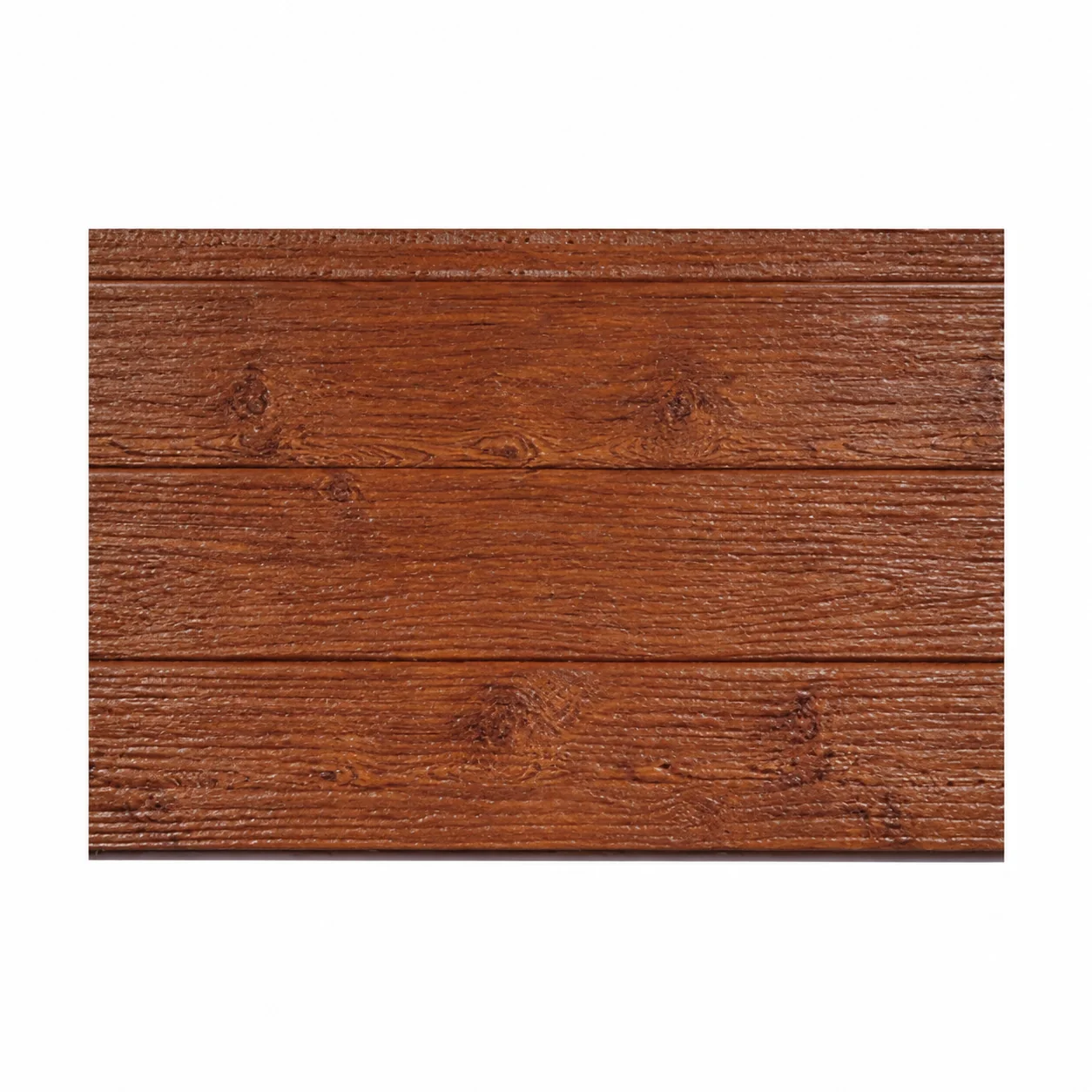

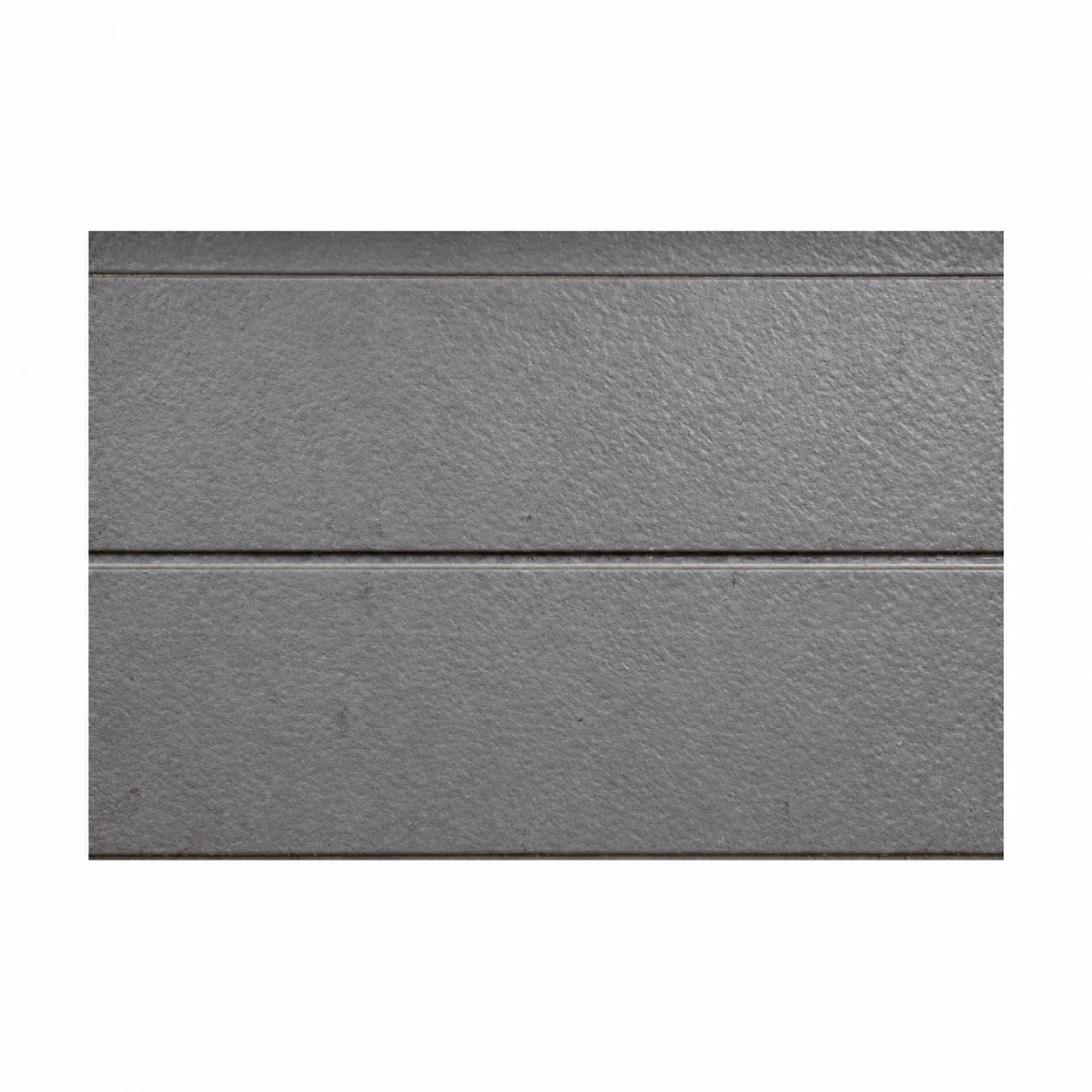

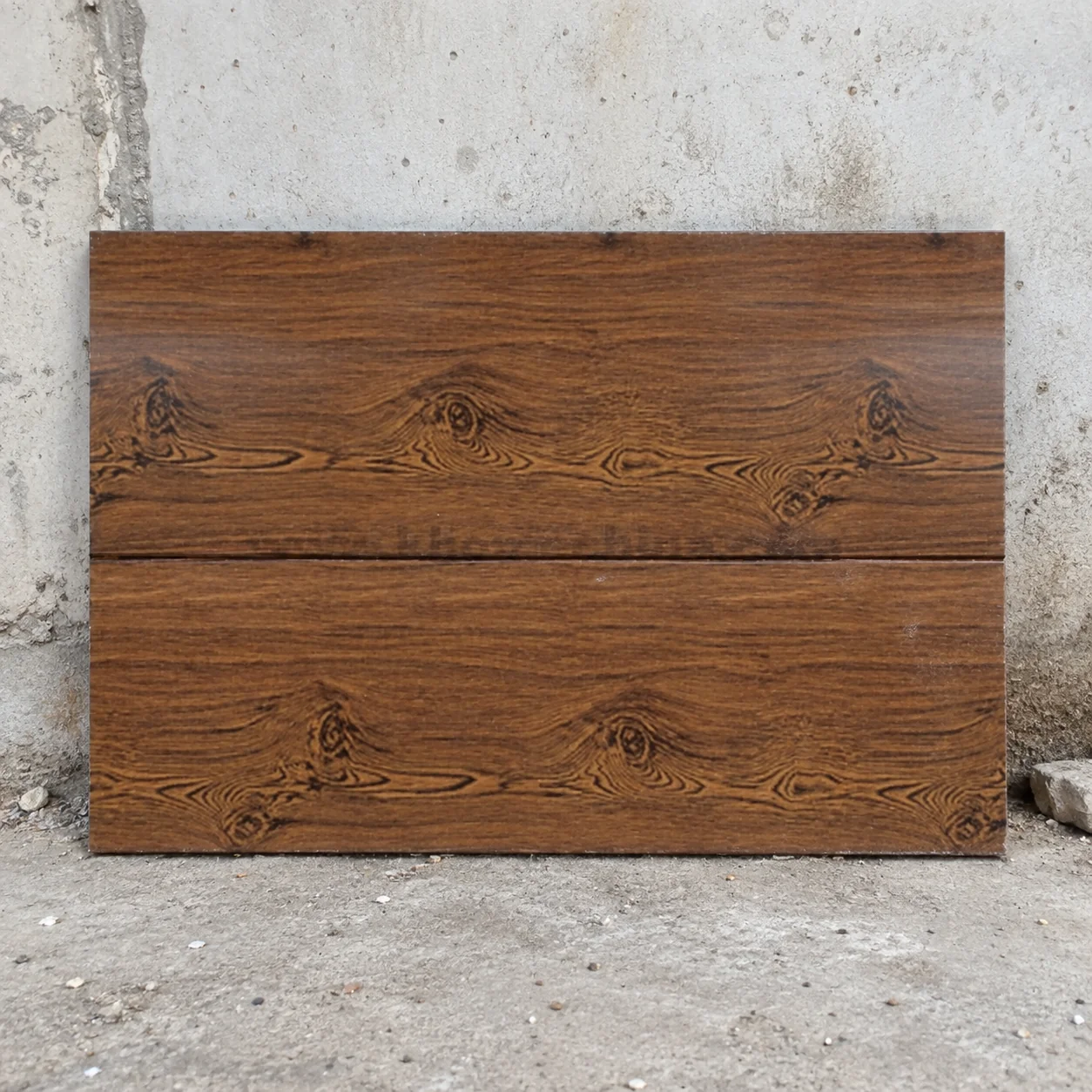

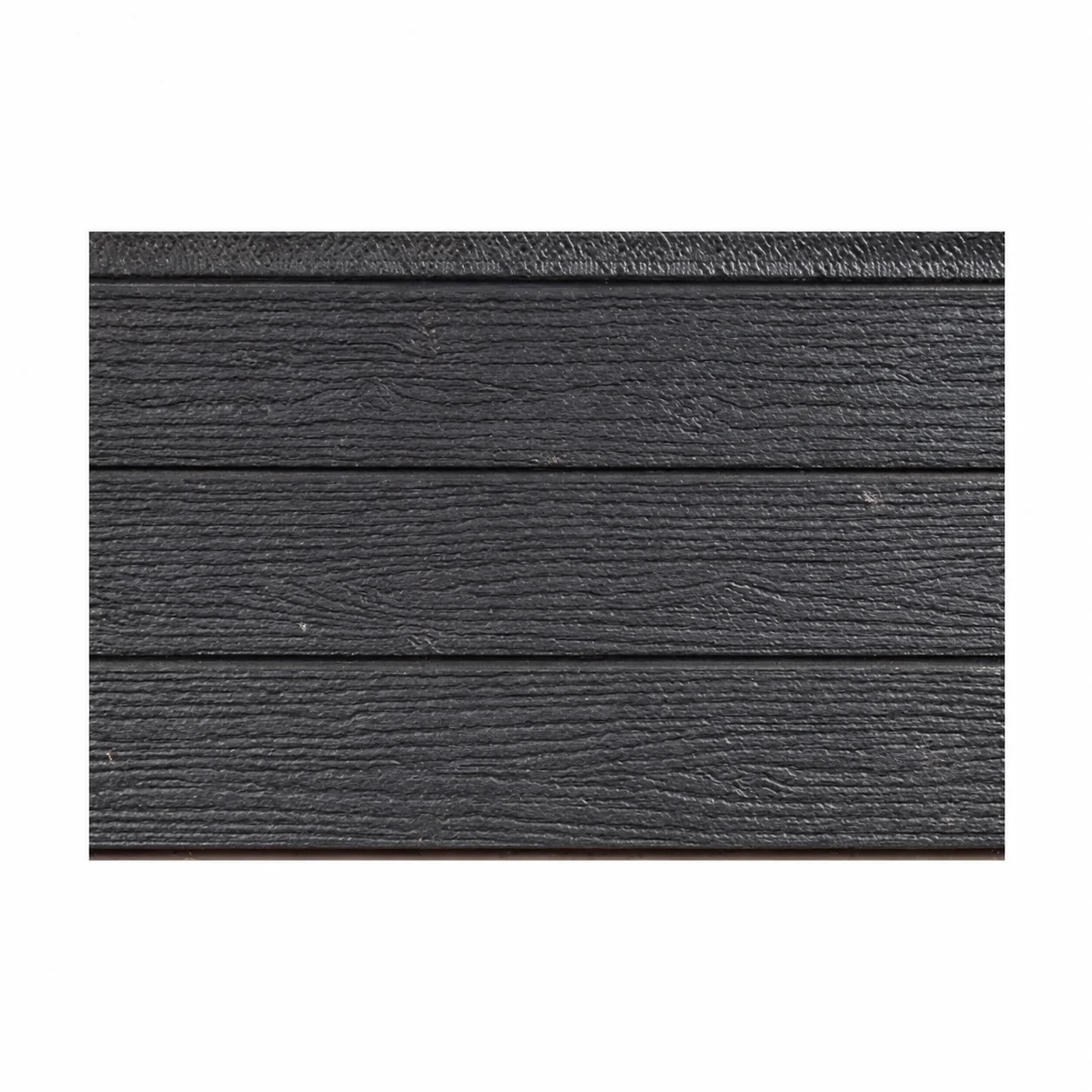

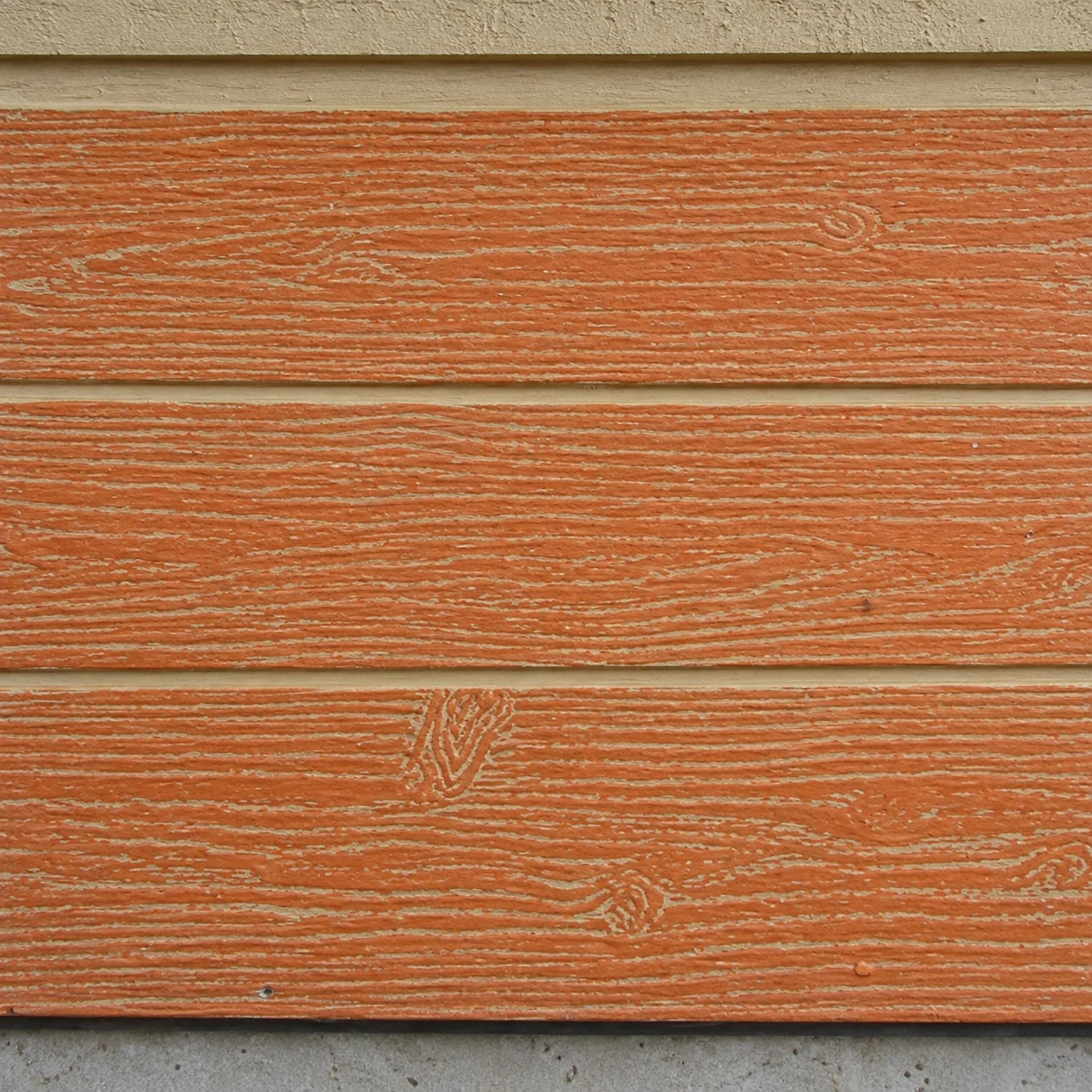

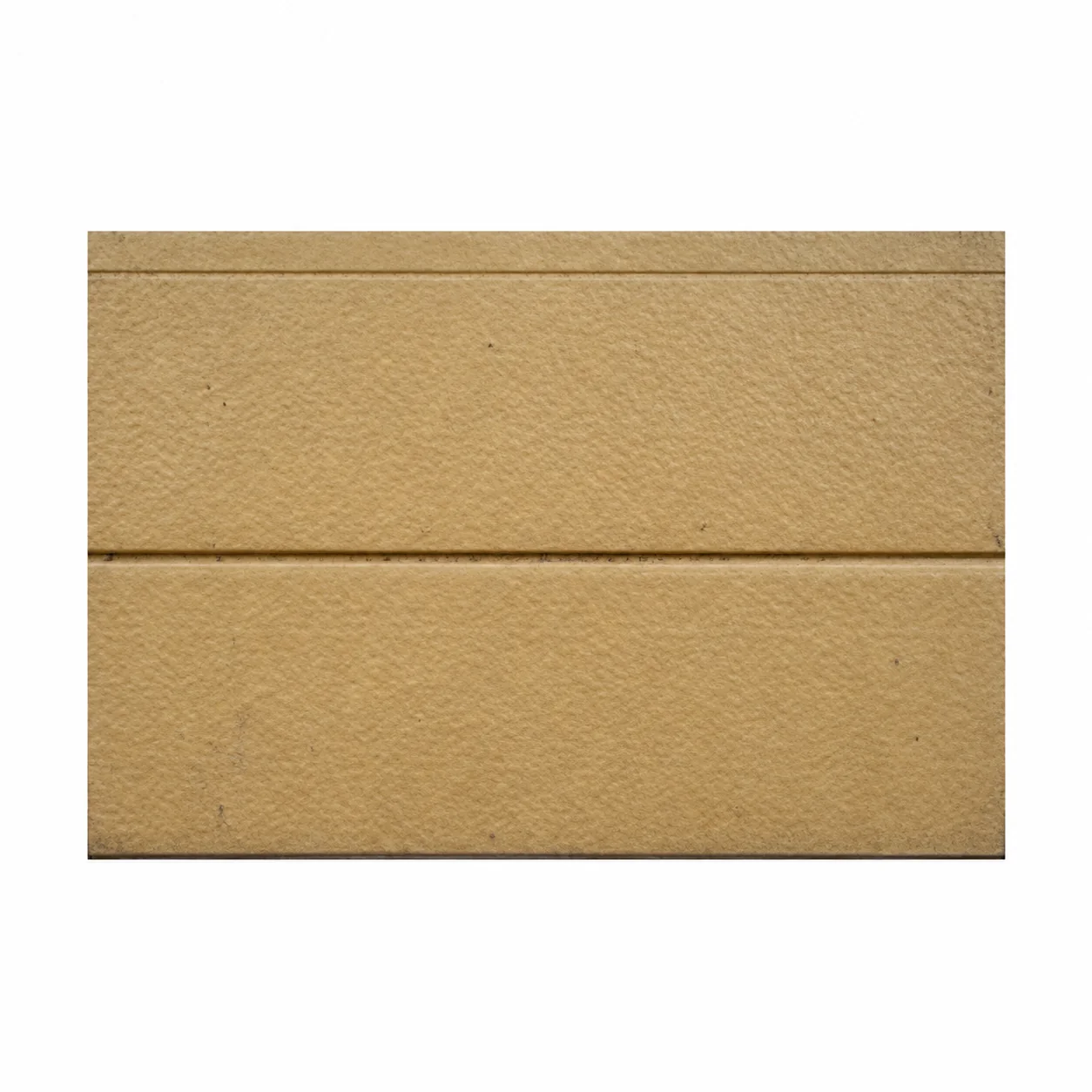

As próximas imagens são referências de materiais, distintas das sete fotografias do projeto na Tailândia. Elas mostram feixes, perfis e diversos acabamentos de padrões de madeira. Podem auxiliar na descrição de uma face, borda ou relação de cores preferida. Seus rótulos e aparência não definem a composição, o revestimento, a espessura ou o desempenho do revestimento instalado no projeto.

Passe de uma lista de opções na tela para uma amostra física identificada e uma lista de acabamentos. Registre a referência do produto do fornecedor, a face selecionada e o local onde será utilizado. Quando os acabamentos ou painéis adjacentes tiverem um acabamento diferente, identifique-os separadamente. Nosso guia de aprovação de acabamentos e coordenação da produção explica questões relacionadas a amostras, desenhos e responsabilidades.

Caso o acabamento proposto seja alterado antes da formalização do pedido, solicite a identificação do produto substituto e a atualização do escopo do serviço. Faces com aparência semelhante podem, ainda assim, representar produtos diferentes. Analise o impacto da alteração no perfil do painel, nos acabamentos associados, na documentação de montagem e em futuras consultas de fornecimento. Mantenha a aprovação da aparência pelo comprador separada da análise técnica do produto. Uma amostra revisada deve estar vinculada à mesma elevação atual e à revisão da cotação, para que a aprovação de uma imagem colorida não seja confundida com a aceitação de um pacote de componentes anterior.

Uma amostra pode parecer diferente sob a iluminação do comprador em comparação com uma foto de um azulejo em uma tela. Analise a combinação pretendida em vez de escolher cada cor isoladamente. O conjunto de referência compacto abaixo inclui padrões de tijolos, superfícies em relevo, nervuras horizontais e padrões de veios de madeira. Trata-se de uma biblioteca de aparências, não uma lista de materiais aprovados na Tailândia ou evidências de seu desempenho em termos de resistência ao fogo, isolamento térmico ou corrosão.

O Ministério de Negócios, Inovação e Emprego da Nova Zelândia identifica o uso final, o meio ambiente e a compatibilidade com os materiais adjacentes em seu introdução ao E2/AS1, atualizado em agosto de 2025. Esse documento tem um escopo definido para a Nova Zelândia. Aqui, ele apoia a solicitação da base de uma proposta de material e suas interfaces; não fornece aprovação tailandesa nem autoriza um acabamento específico.

Mantenha visíveis as interfaces de preparação da fábrica e de destino.

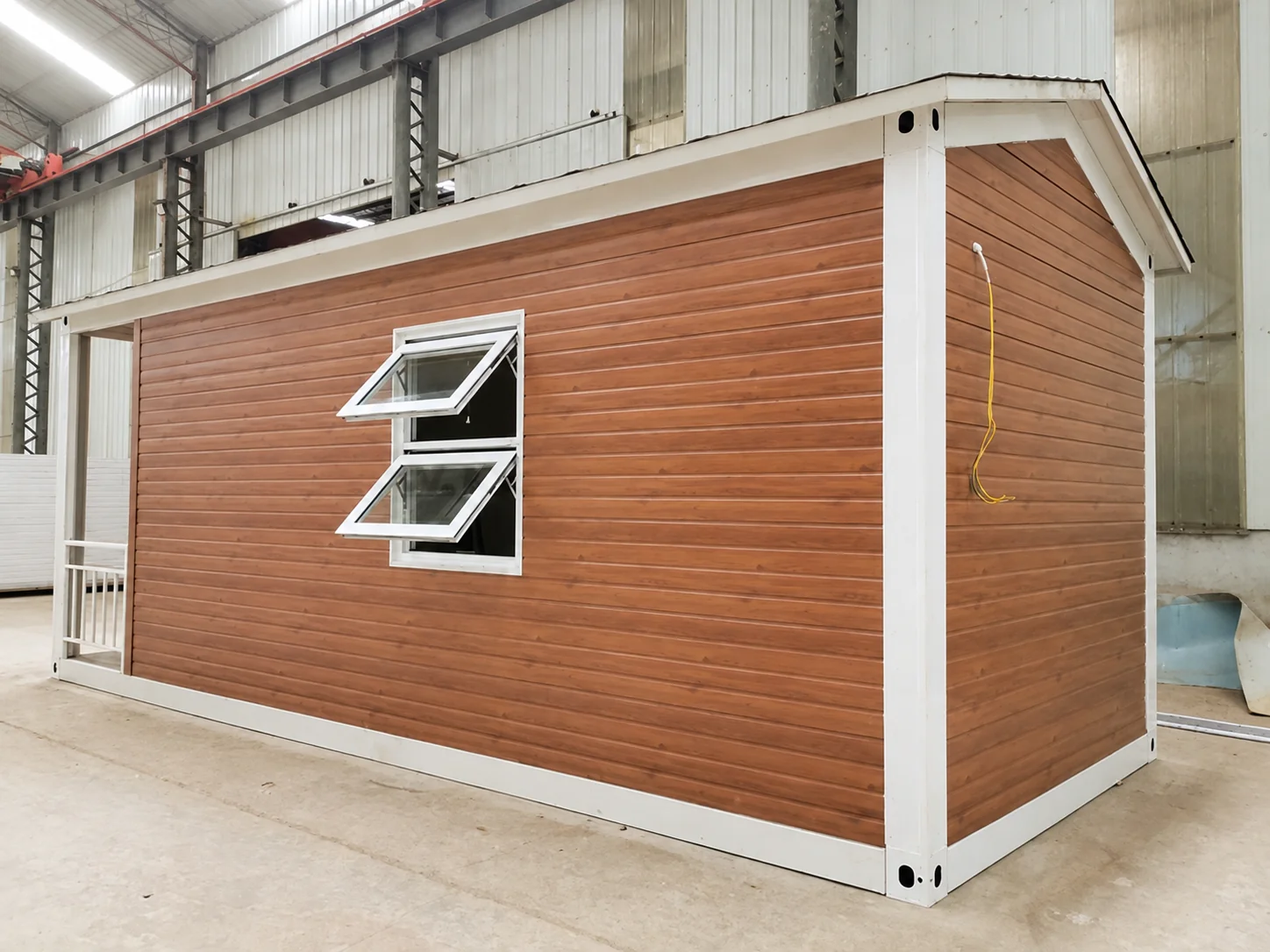

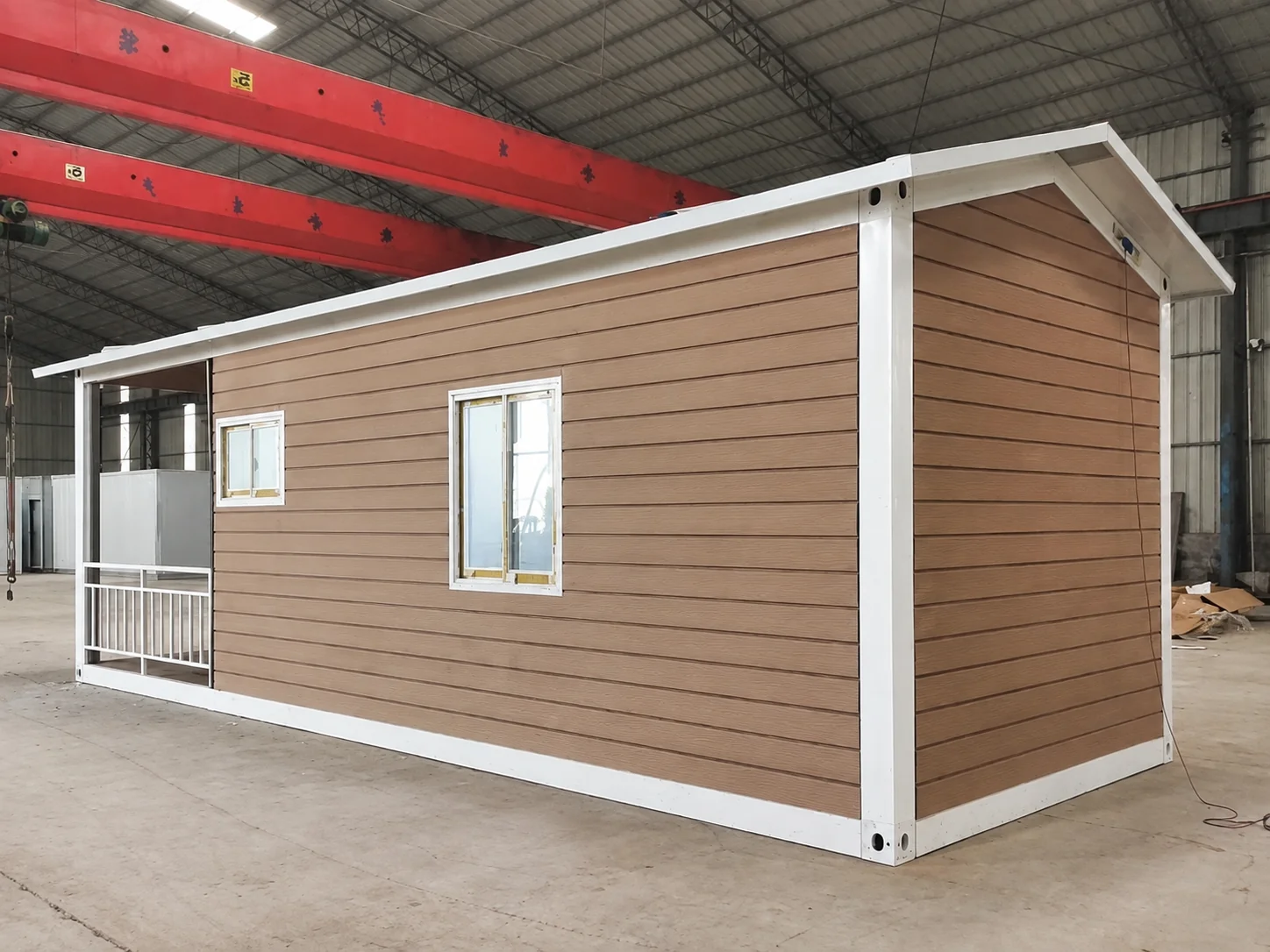

As imagens de referência da produção mostram cabines revestidas e trabalhos externos em uma oficina. Uma das vistas inclui uma fachada com acabamento amadeirado e uma janela que se abre. Essas são referências de fabricação, e não fotografias adicionais do local na Tailândia, e ajudam a esclarecer dúvidas sobre painéis, aberturas e componentes da estrutura adjacente.

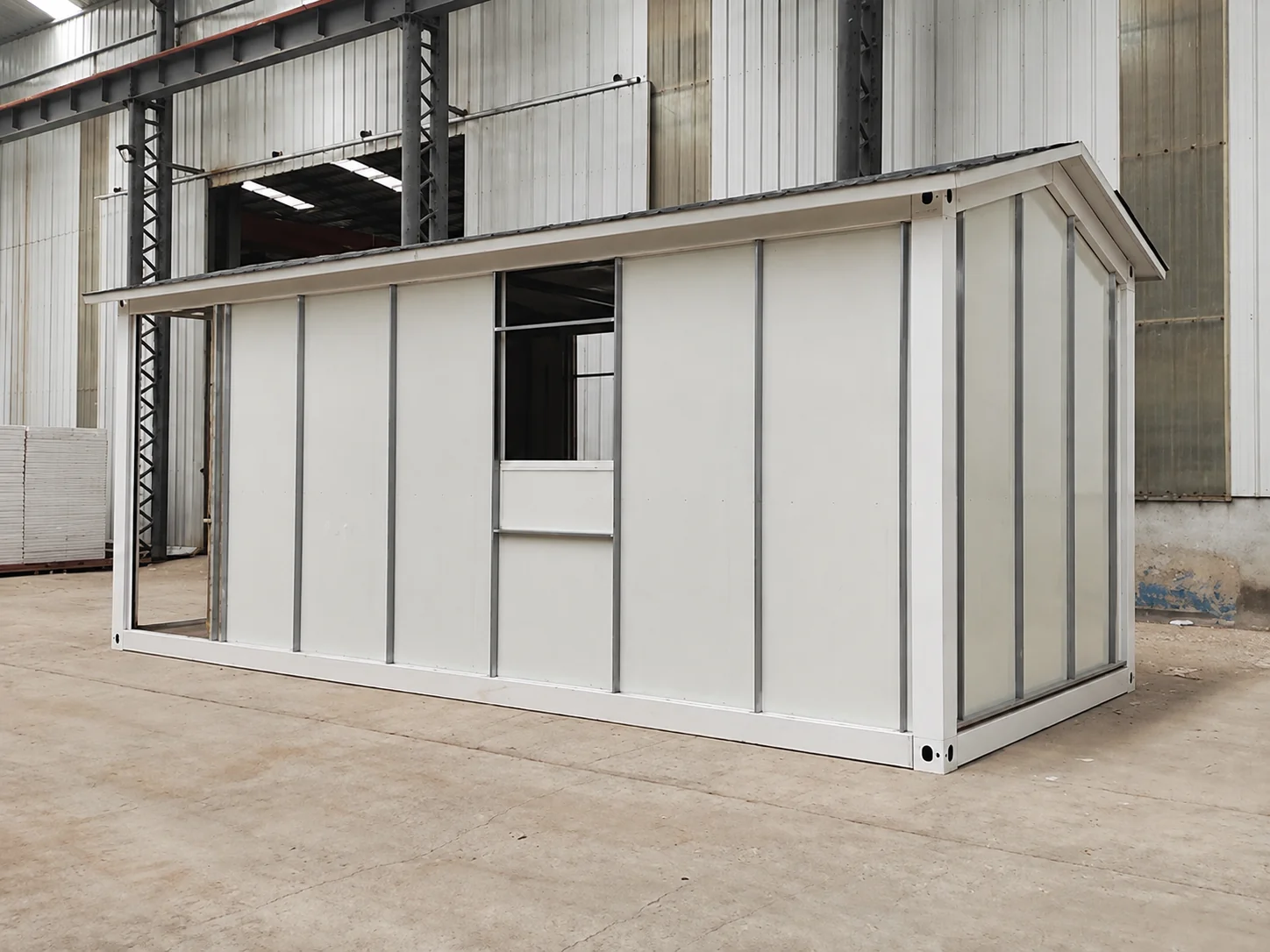

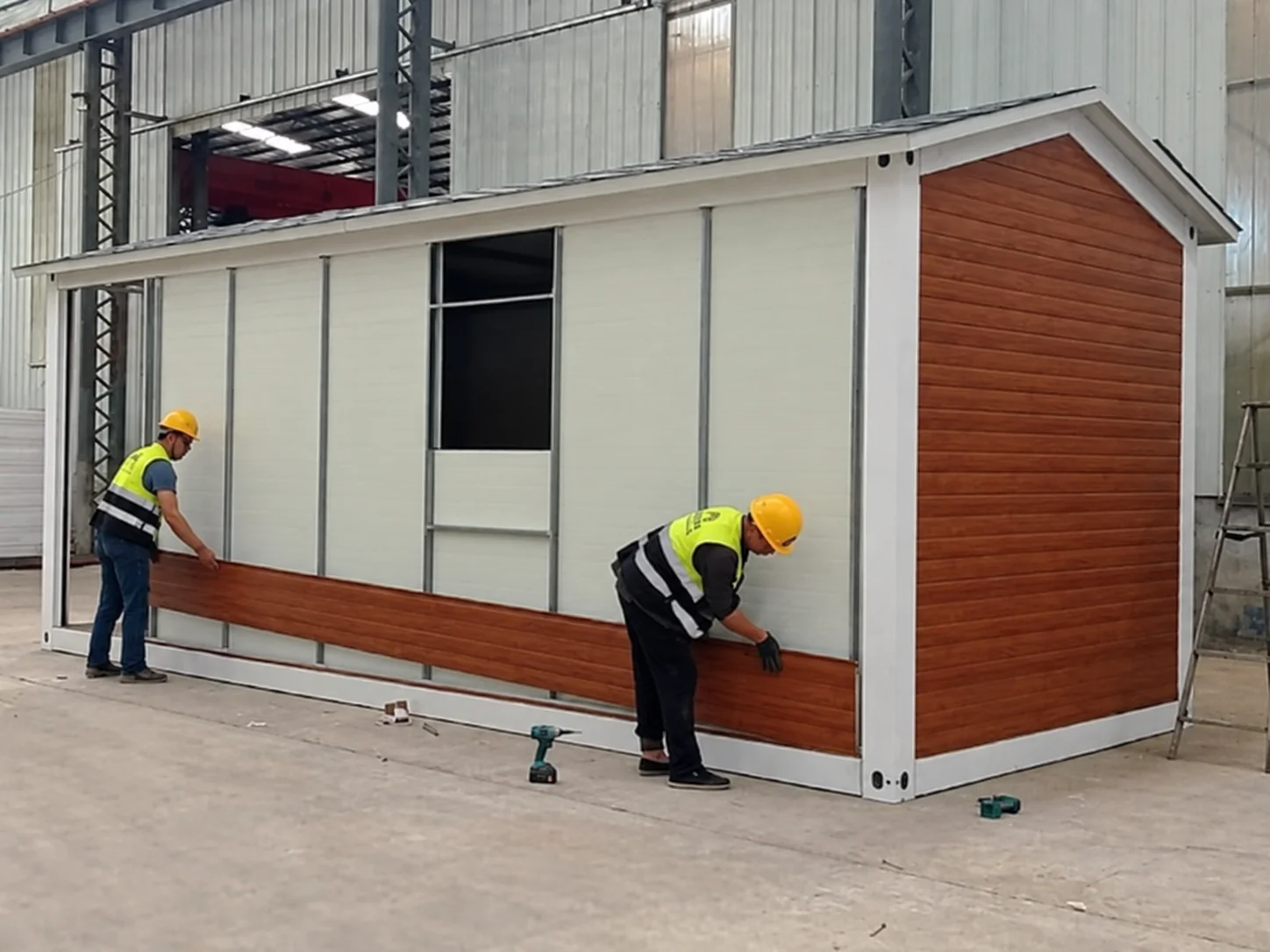

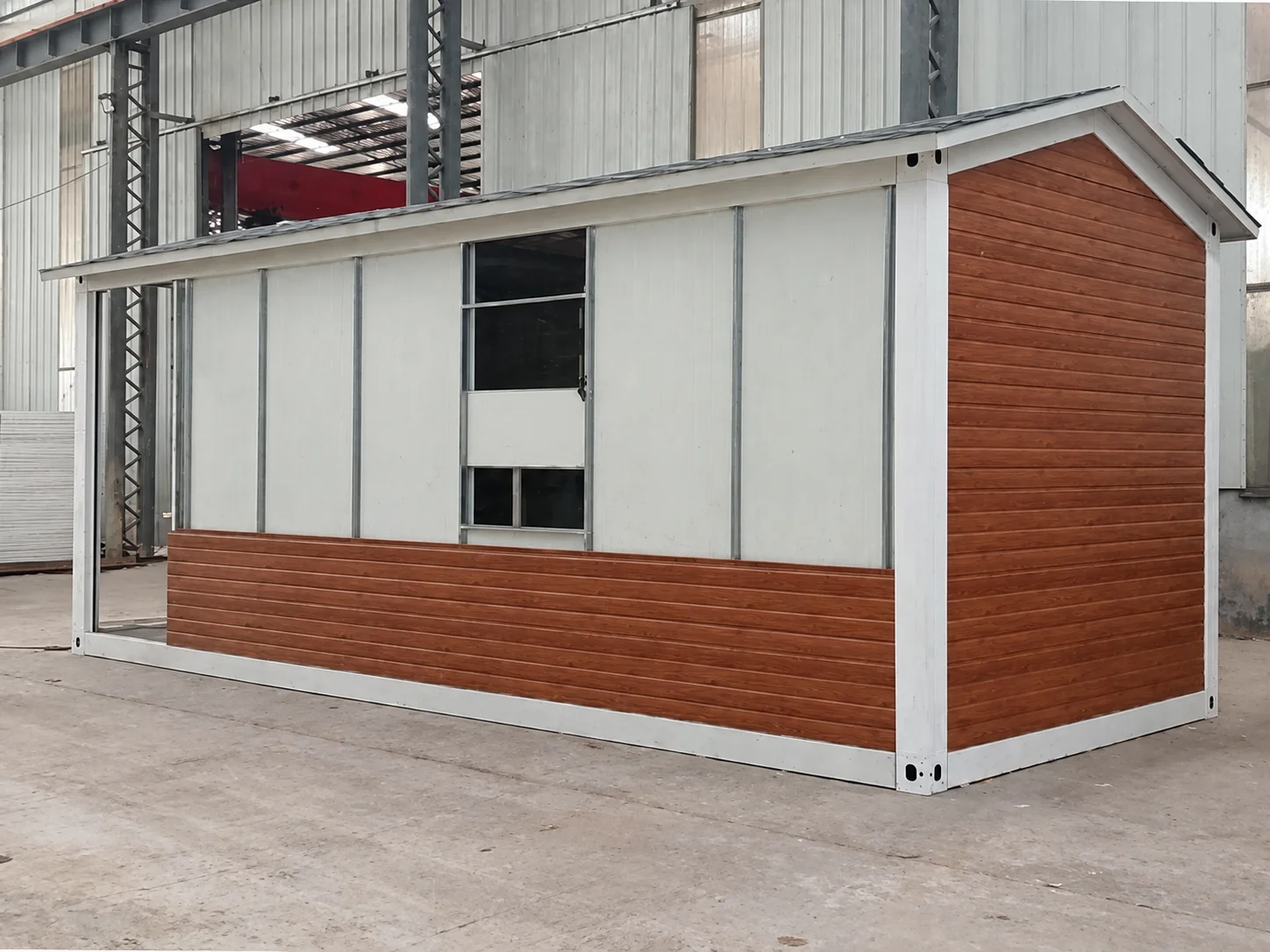

As imagens restantes da oficina incluem uma estrutura com suportes de revestimento expostos, pessoas encaixando painéis horizontais e superfícies externas parcialmente instaladas. Elas mostram etapas acessíveis do trabalho. Não estabelecem a sequência de instalação na Tailândia, quem a executou ou quais componentes ocultos foram finalmente aprovados. Seu valor reside em facilitar a discussão sobre a distinção entre o acabamento visível e o trabalho de suporte.

Para um novo pedido, identifique o que sai completo da fábrica e o que é finalizado após a montagem dos módulos no local. Verifique se os acabamentos, interfaces de abertura ou junções específicas permanecem acessíveis nesse ponto. Designe uma pessoa para fornecer cada detalhe e outra para revisá-lo. Uma fotografia de fábrica de um componente não representa todas as conexões no destino final.

Facilite a localização de qualquer ponto de verificação acordado nos registros. Identifique a área do edifício, o componente ou a junção que ele abrange, a revisão do desenho utilizada e a parte responsável pela próxima revisão. Uma fotografia geral de uma cabine revestida pode acompanhar essas informações, mas não pode substituir o registro de uma interface oculta específica. Defina como uma questão levantada na fábrica chegará à equipe de destino e como um detalhe não resolvido permanecerá visível na discussão sobre a entrega. Este é um método de documentação proposto, não um relatório de inspeções concluídas no projeto da Tailândia.

Defina como a parte externa será protegida durante o empacotamento, descarregamento e trabalhos posteriores, seguindo as instruções do sistema selecionado. Registre quaisquer alterações de destino na respectiva revisão do desenho. Se um instalador de serviços adicionar uma abertura após a aprovação da fachada, a nova interface deverá ser submetida à revisão do projetista responsável, em vez de ser tratada como um furo isolado no acabamento.

Planeje a inspeção e a substituição antes de fechar o pedido.

O acesso para manutenção começa com a capacidade de localizar os componentes que precisam de atenção. Pergunte onde as juntas, acabamentos e saídas de drenagem relevantes podem ser visualizados e como o projeto de construção permite o acesso a eles. Uma passarela superior em uma fotografia não estabelece uma rota de manutenção aprovada. Os arranjos de acesso e qualquer trabalho em altura precisam ser revisados para o projeto de destino em questão.

A substituição merece uma pergunta específica: o que mais precisa ser afetado para remover a peça em questão? O guia de instalação de painéis isolantes da Kingspan de abril de 2025 descreve trabalhos de substituição específicos do produto que podem envolver painéis adjacentes, acabamentos e materiais de vedação. É um exemplo da importância do procedimento do fornecedor real. Nenhum produto Kingspan foi identificado neste projeto, e as instruções de remoção ou intervalos de inspeção desse guia não são aplicados aqui.

Solicite as informações de manutenção específicas do sistema proposto, incluindo as limitações de um reparo local e as evidências necessárias para selecionar uma peça de reposição. Uma simples descrição de cor pode não ser suficiente para identificar o perfil, os componentes adjacentes ou a referência atual do produto. Guarde a amostra aprovada e a lista de componentes junto com os registros de entrega, para que uma consulta futura possa fazer referência ao conjunto fornecido.

Compare formatos e conceitos de construção com base nos mesmos critérios.

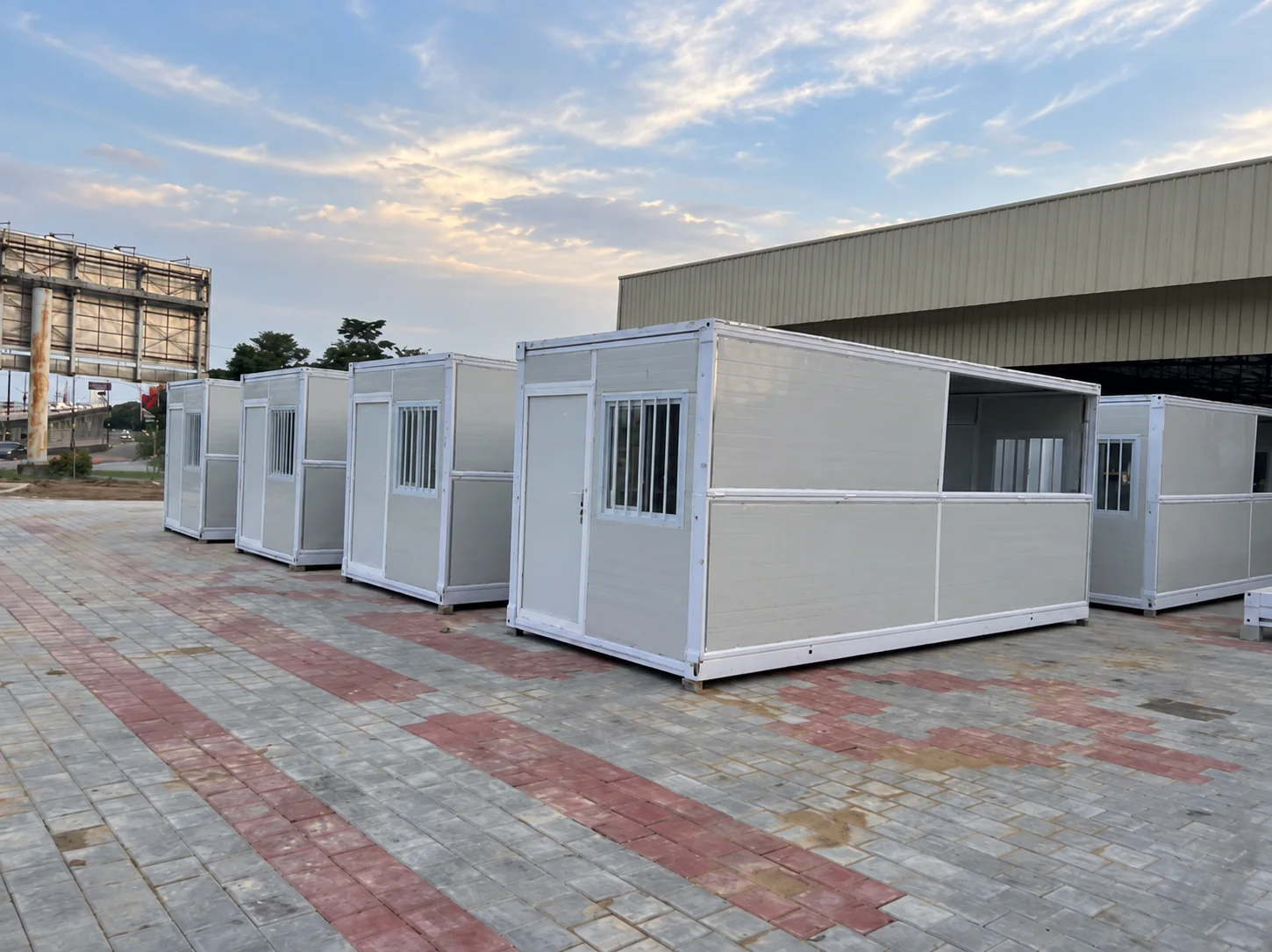

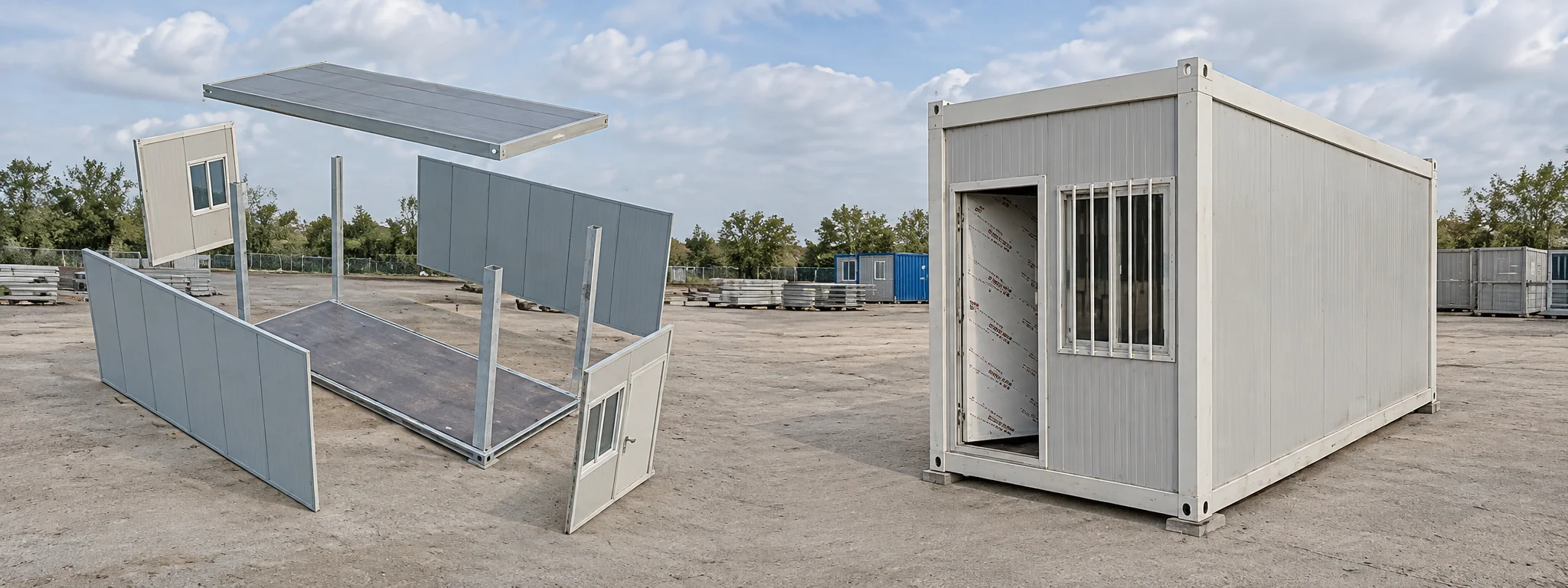

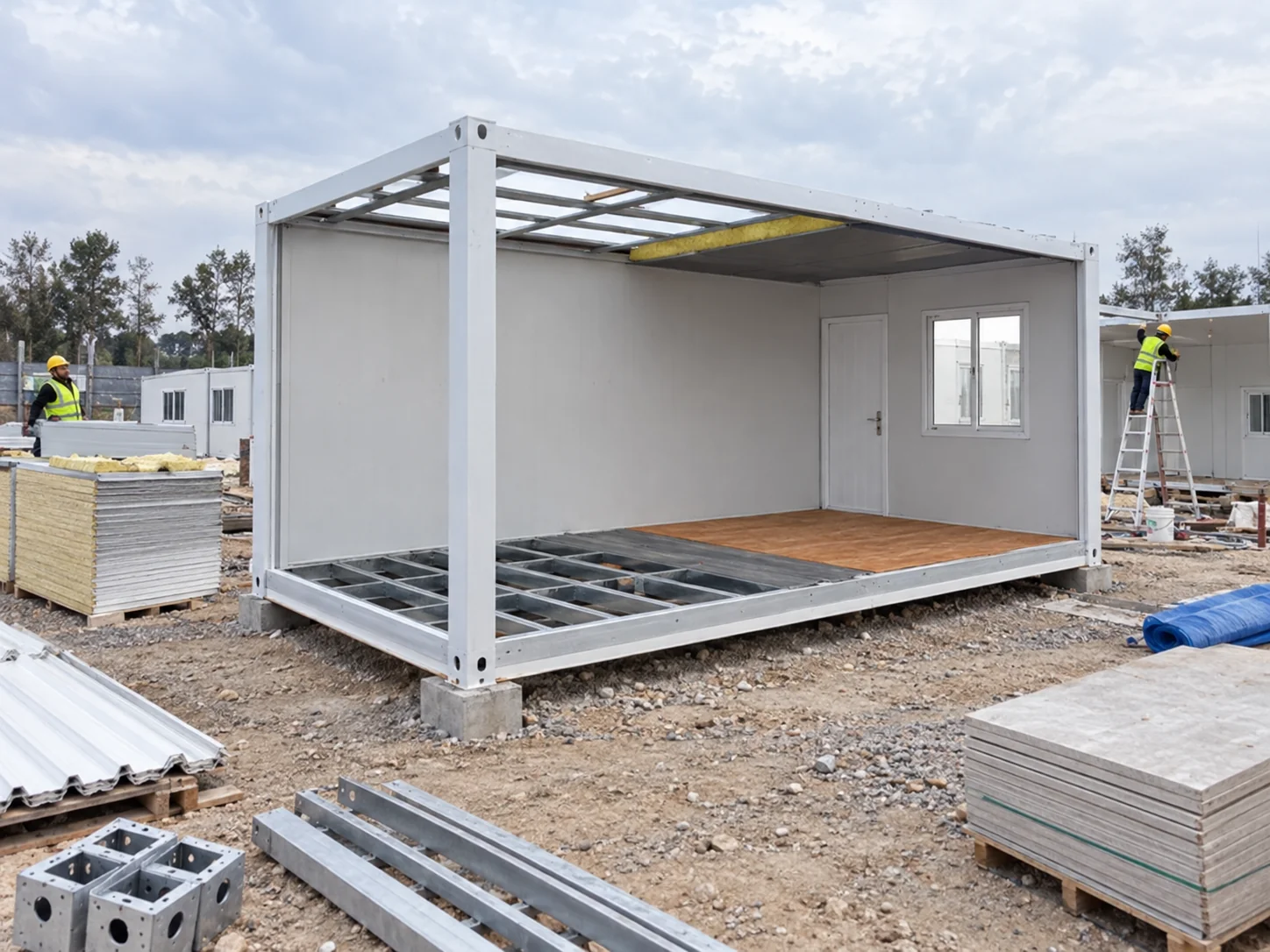

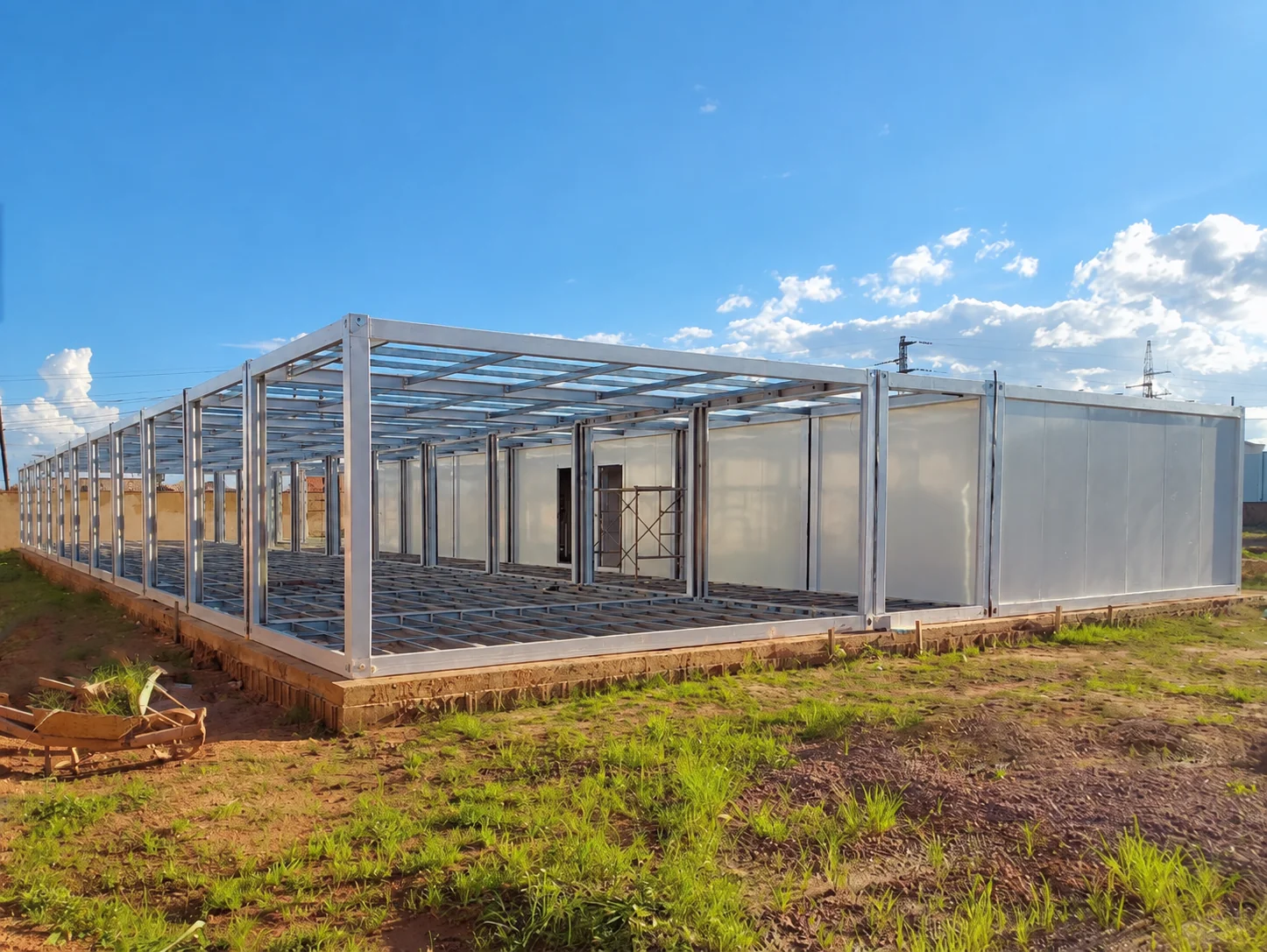

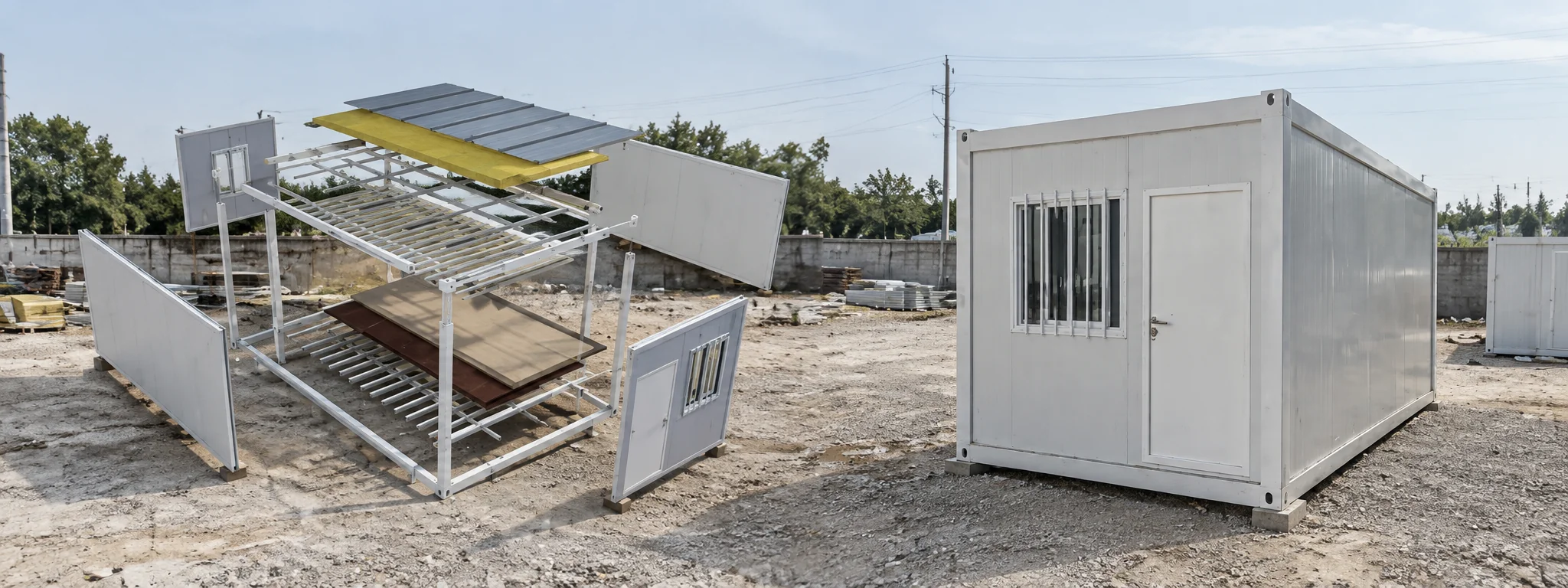

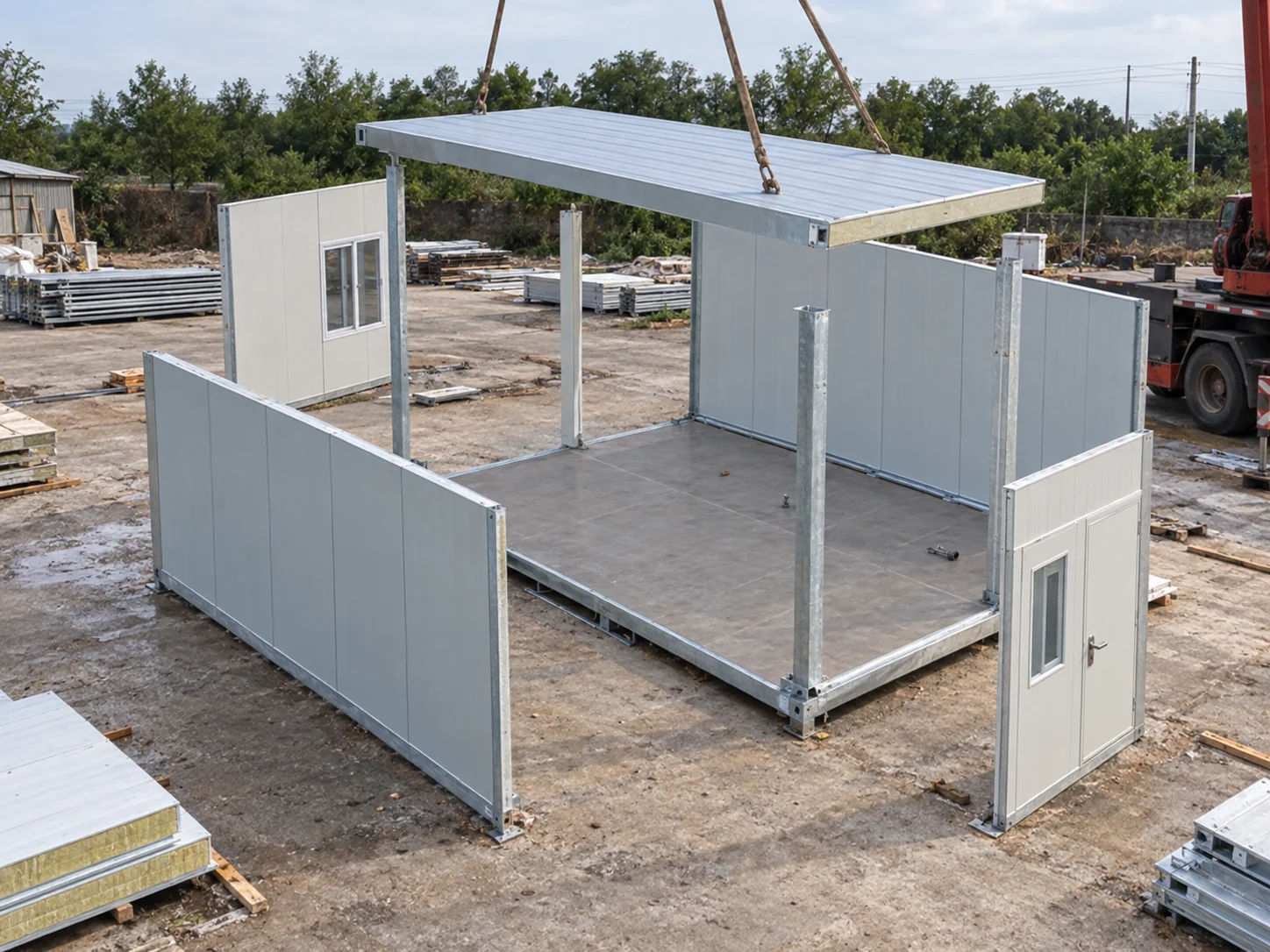

As referências a seguir sobre sistemas construtivos mostram estruturas modulares e unidades fechadas em um pátio. Algumas imagens combinam uma unidade fotografada com uma ilustração explodida. Elas ajudam a explicar que um exterior visível está inserido em uma estrutura maior de piso, armação e cobertura; a ilustração não identifica uma montagem aprovada para a Tailândia.

Ao considerar sistemas construtivos Flat Pack Para um projeto similar, compare o sistema de interiores proposto, o pacote exterior e a obra final. Não presuma que todos os acabamentos apresentados em um catálogo de referência sejam compatíveis com todos os formatos. Peça ao fornecedor que relacione o exterior escolhido com o edifício selecionado e seu escopo detalhado.

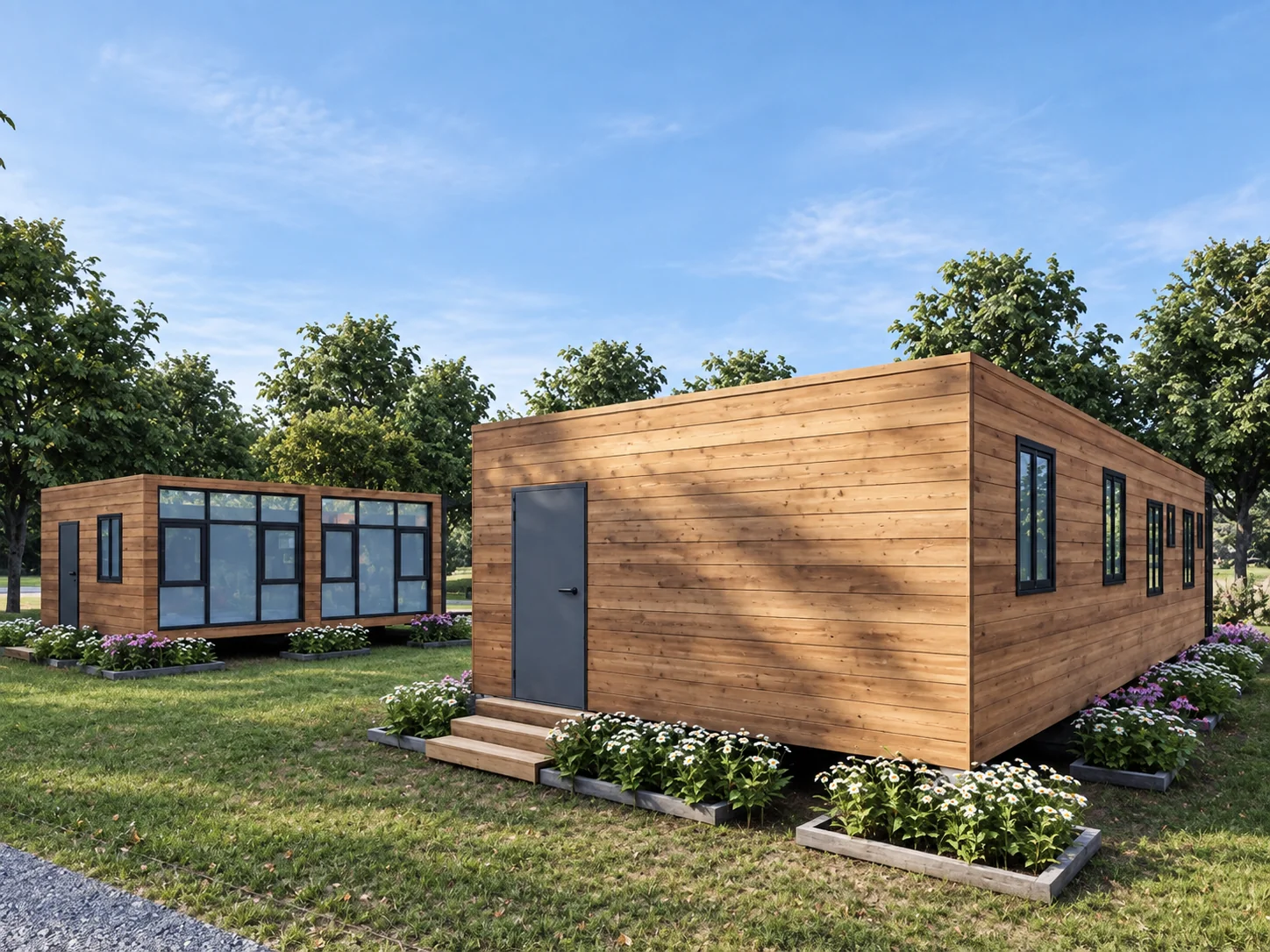

As quatro imagens abaixo são conceitos de exteriores renderizados por computador. Elas exploram janelas, entradas, superfícies em tons de madeira e arranjos de construção. São referências de design, e não fotografias de uma instalação concluída na Tailândia. Use-as para comunicar suas preferências e, em seguida, indique quais elementos o pedido final inclui e quais requerem desenvolvimento técnico ou de layout adicional.

Descreva a funcionalidade que deseja com base em uma referência mais ampla.

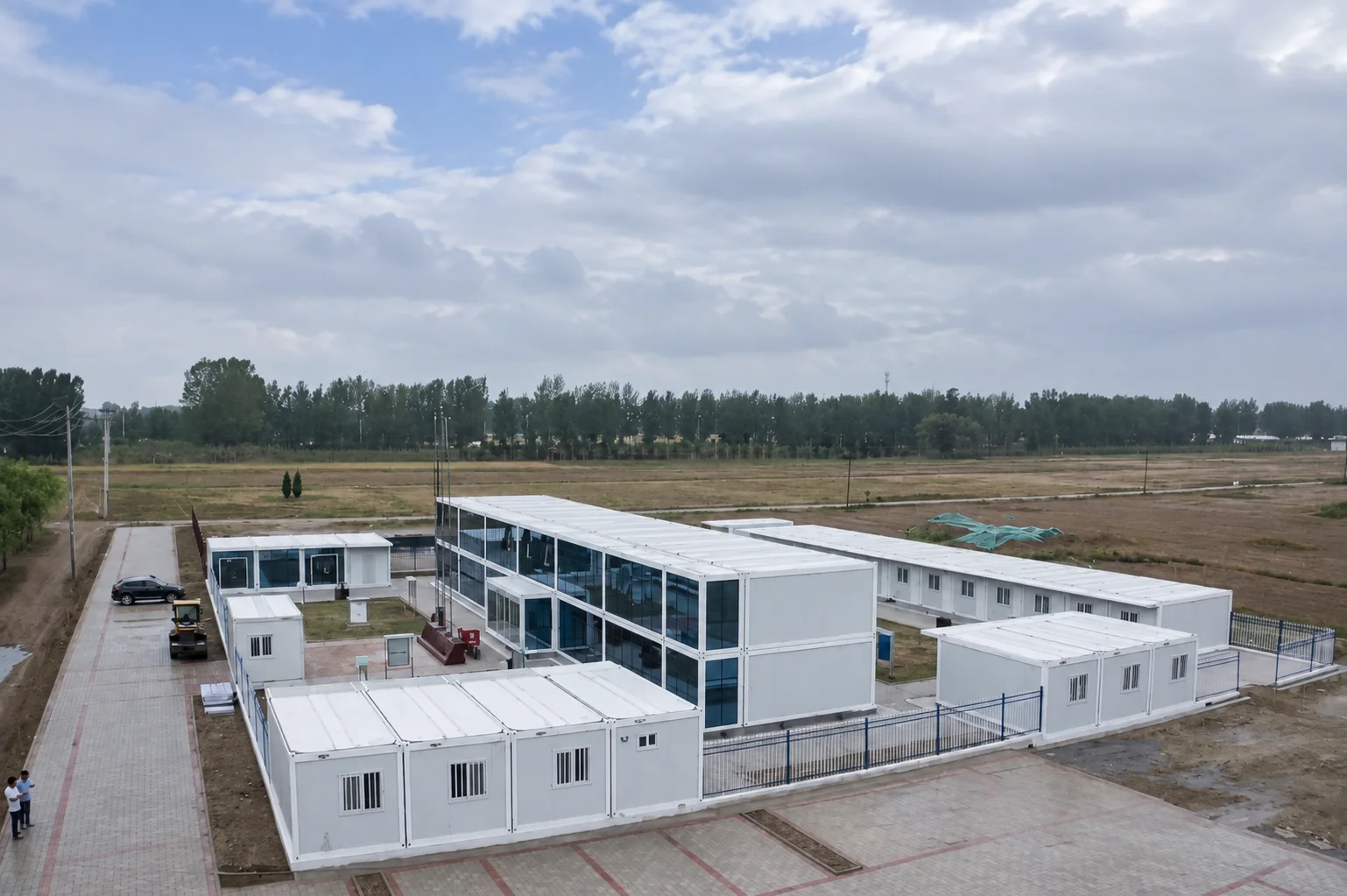

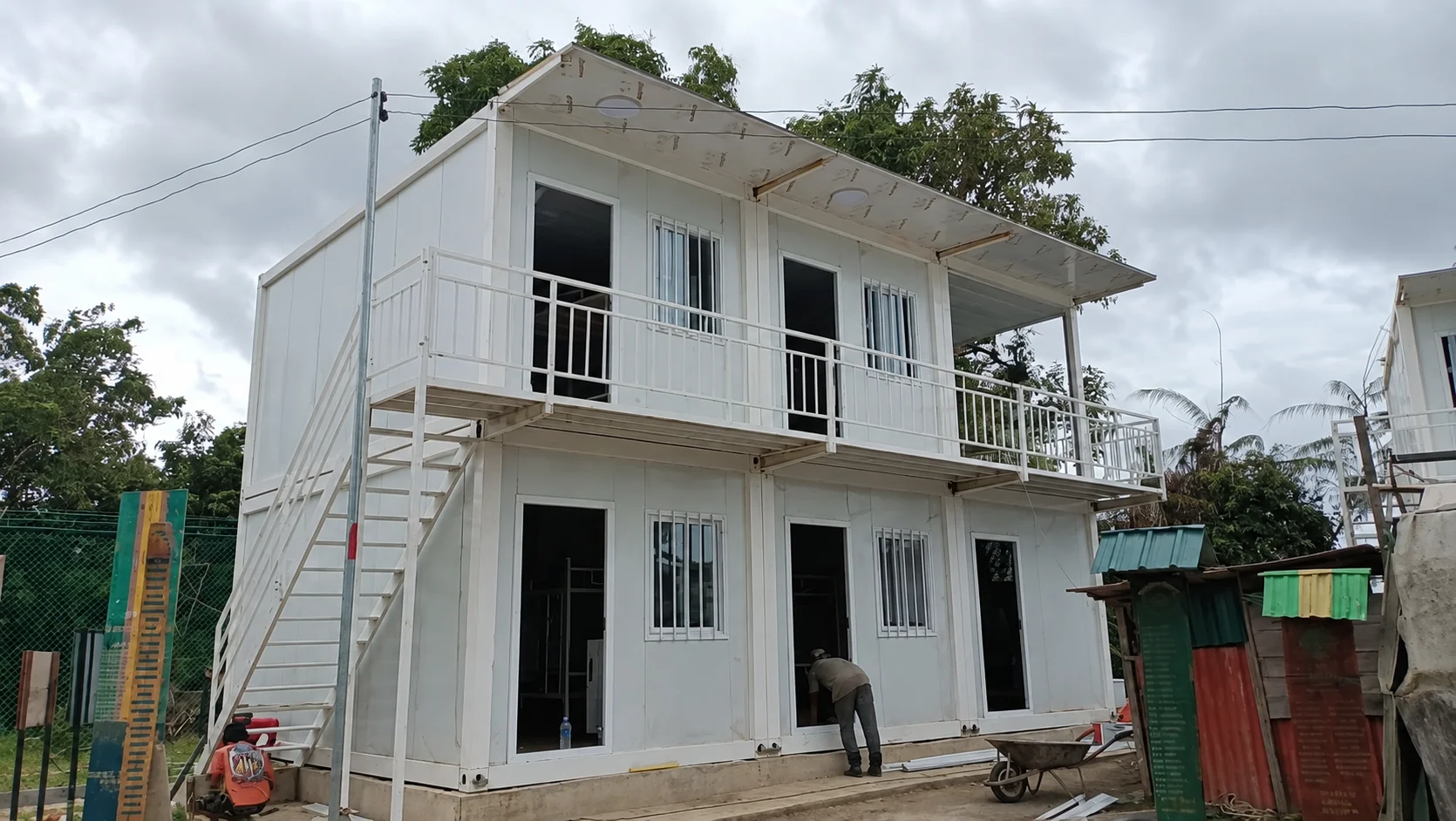

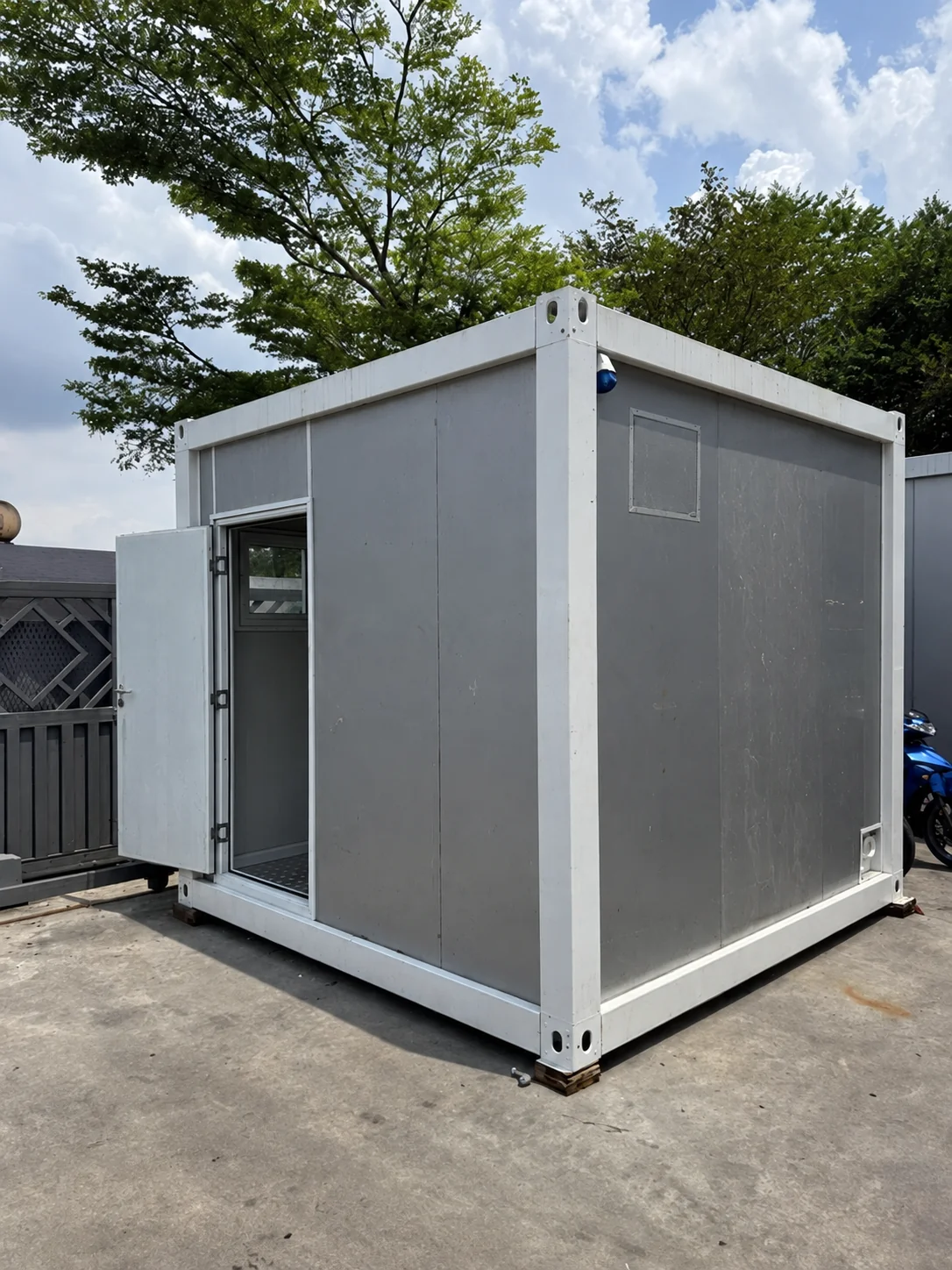

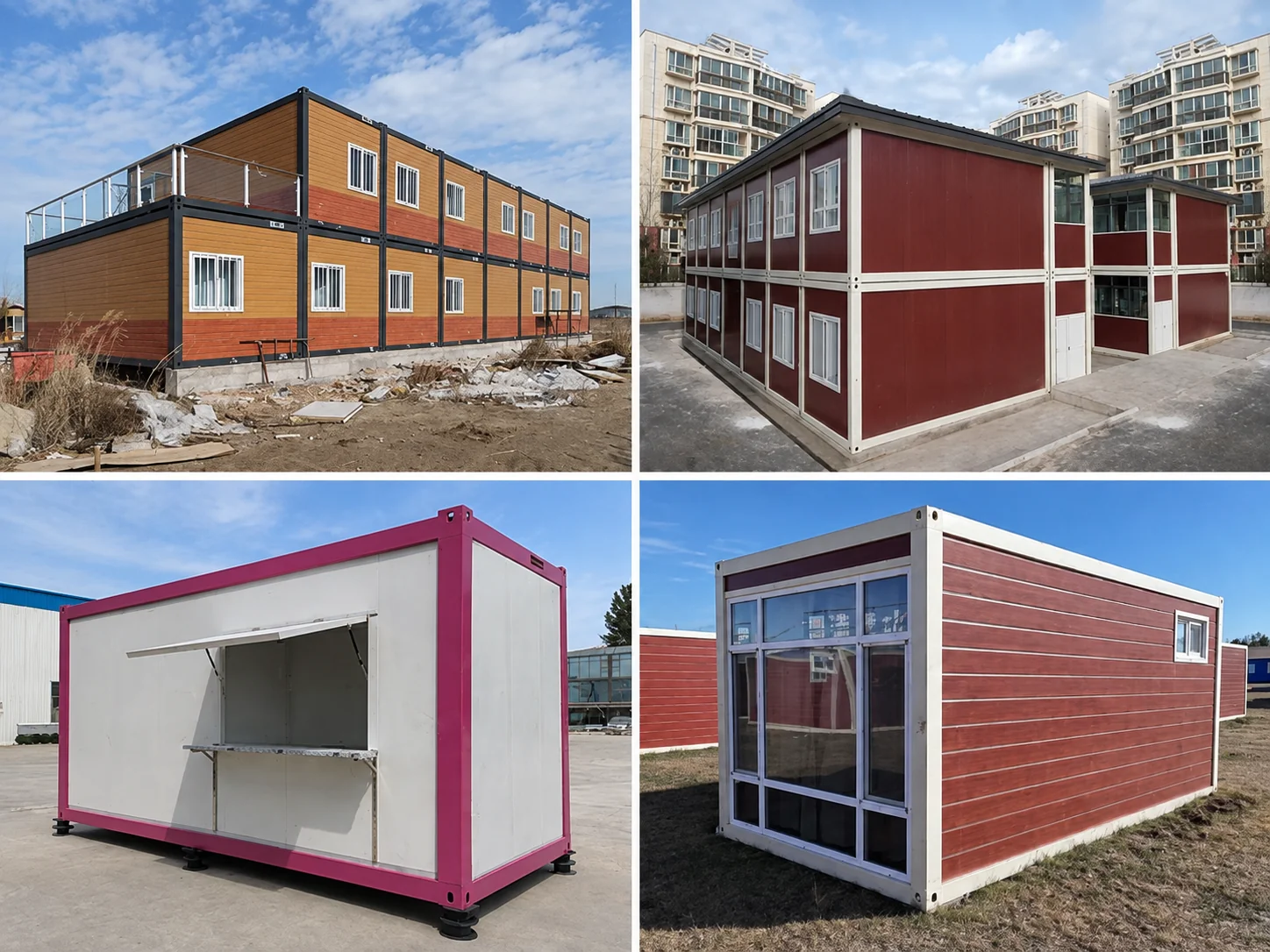

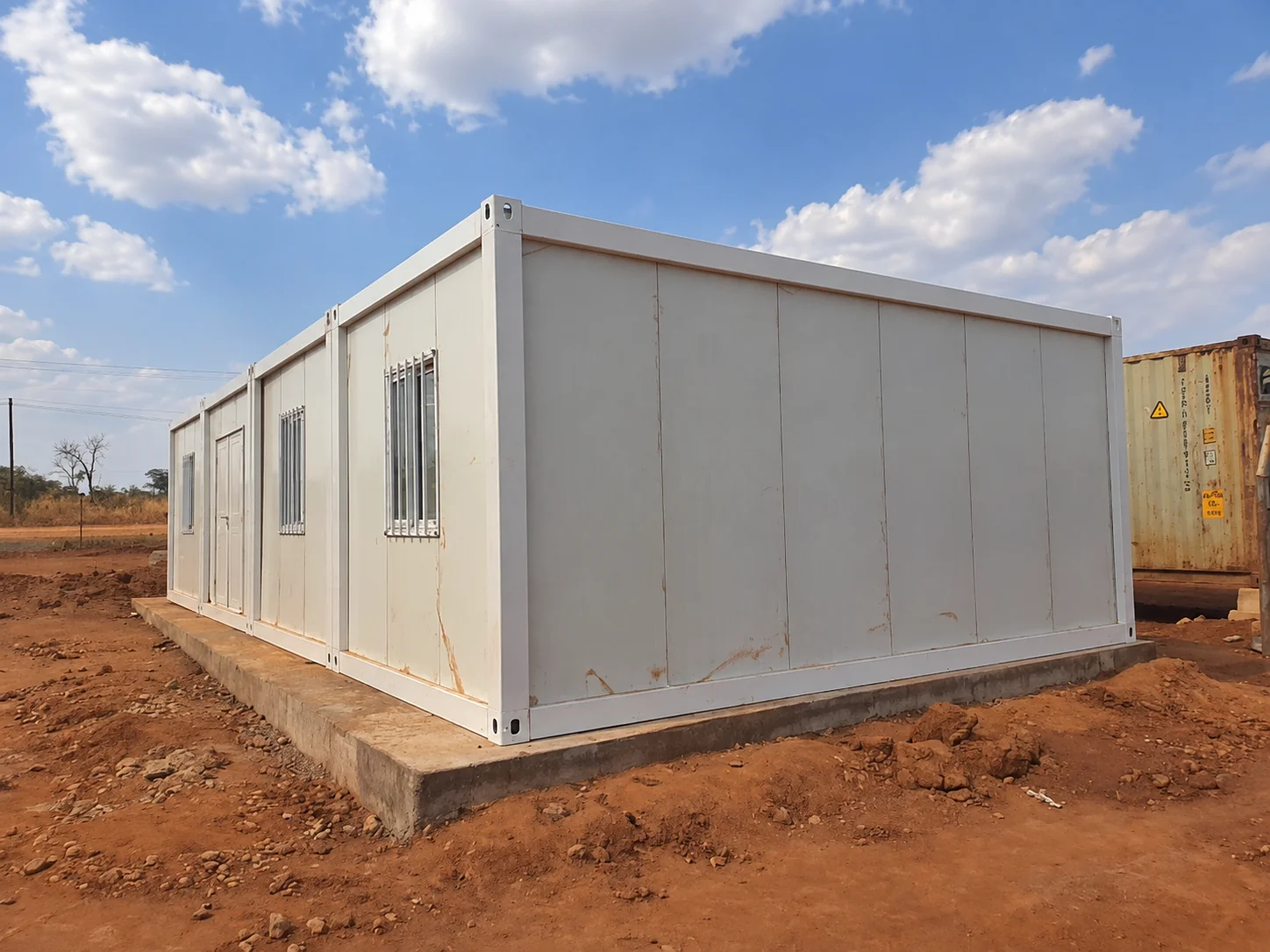

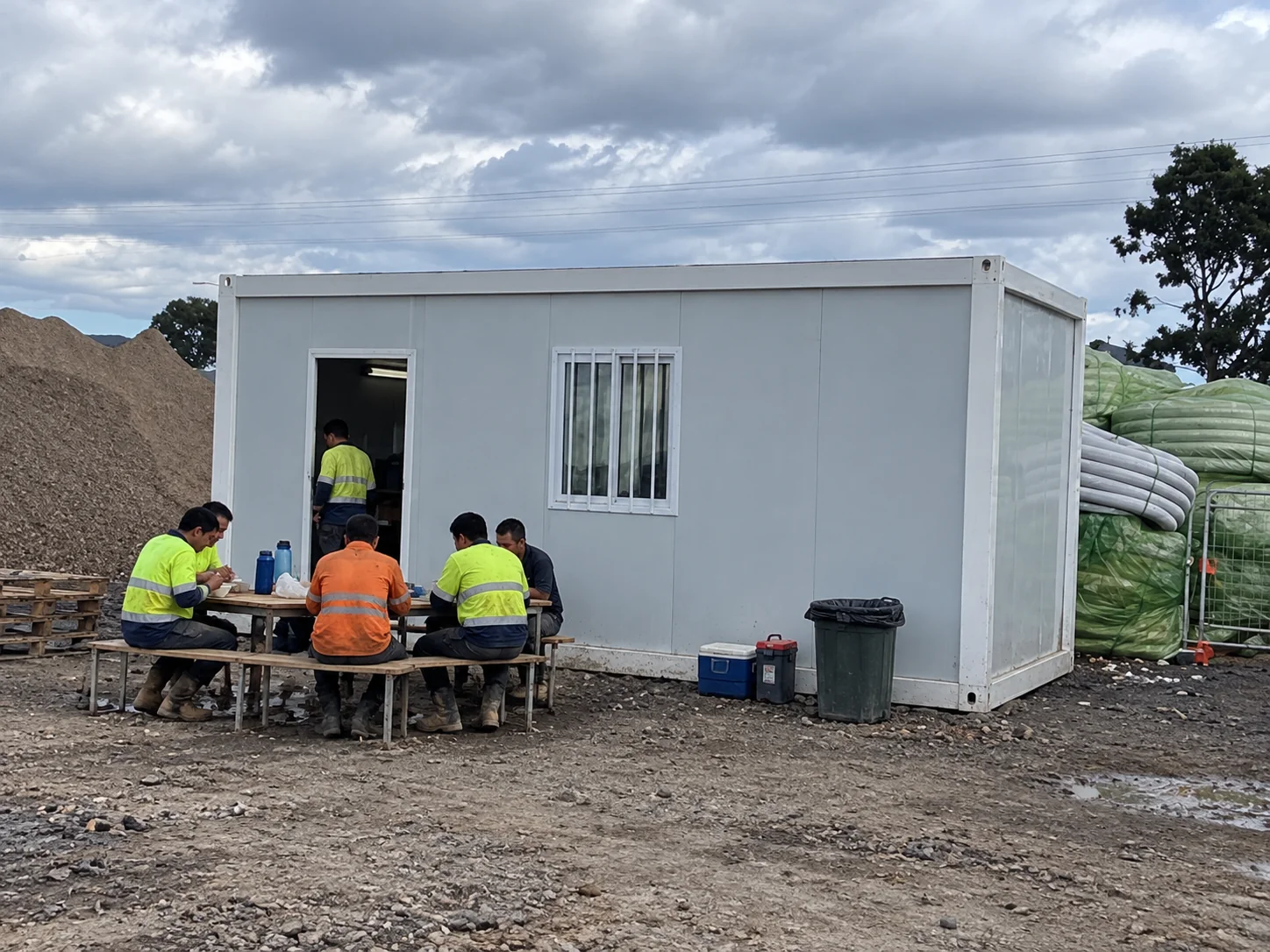

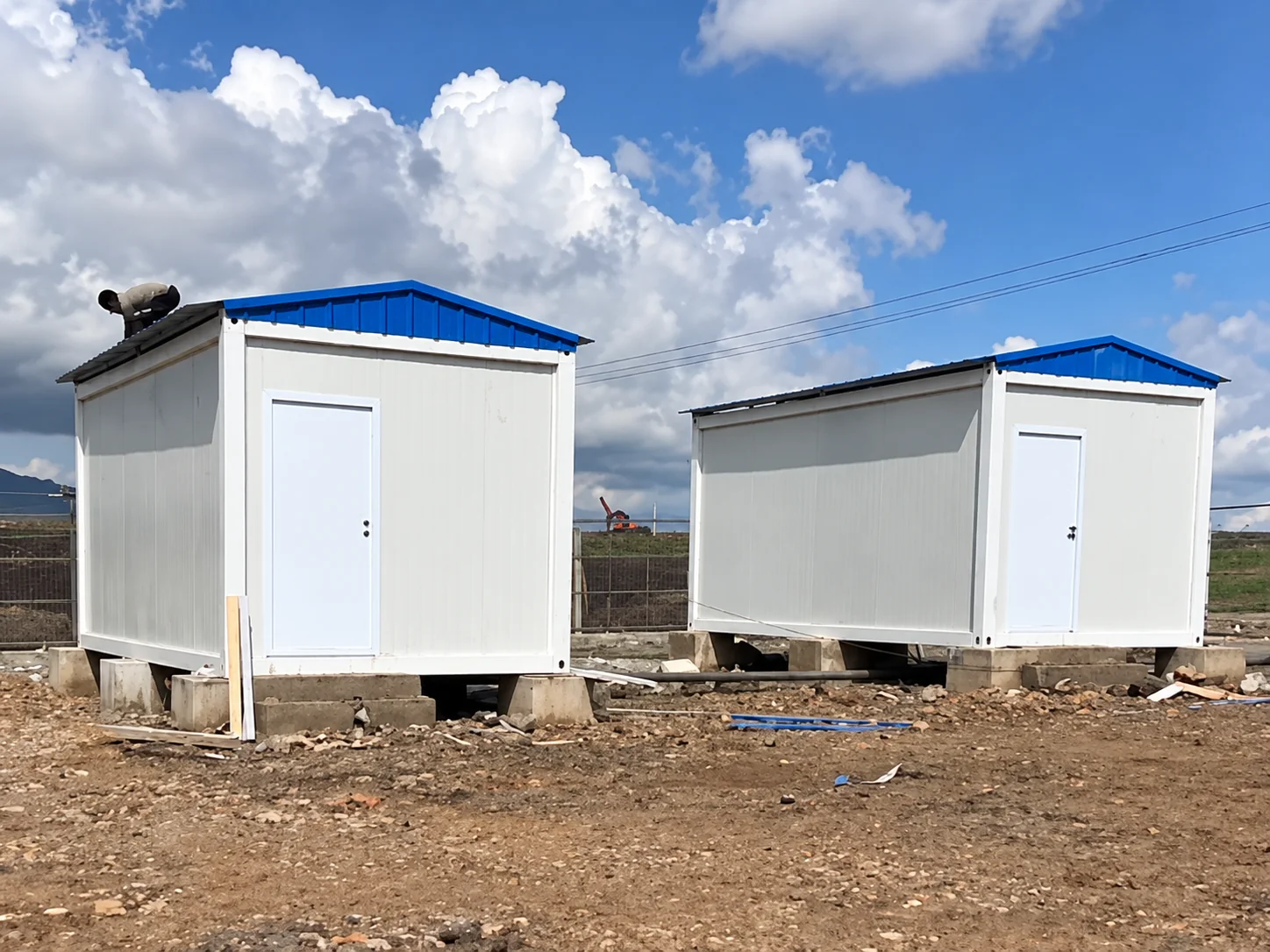

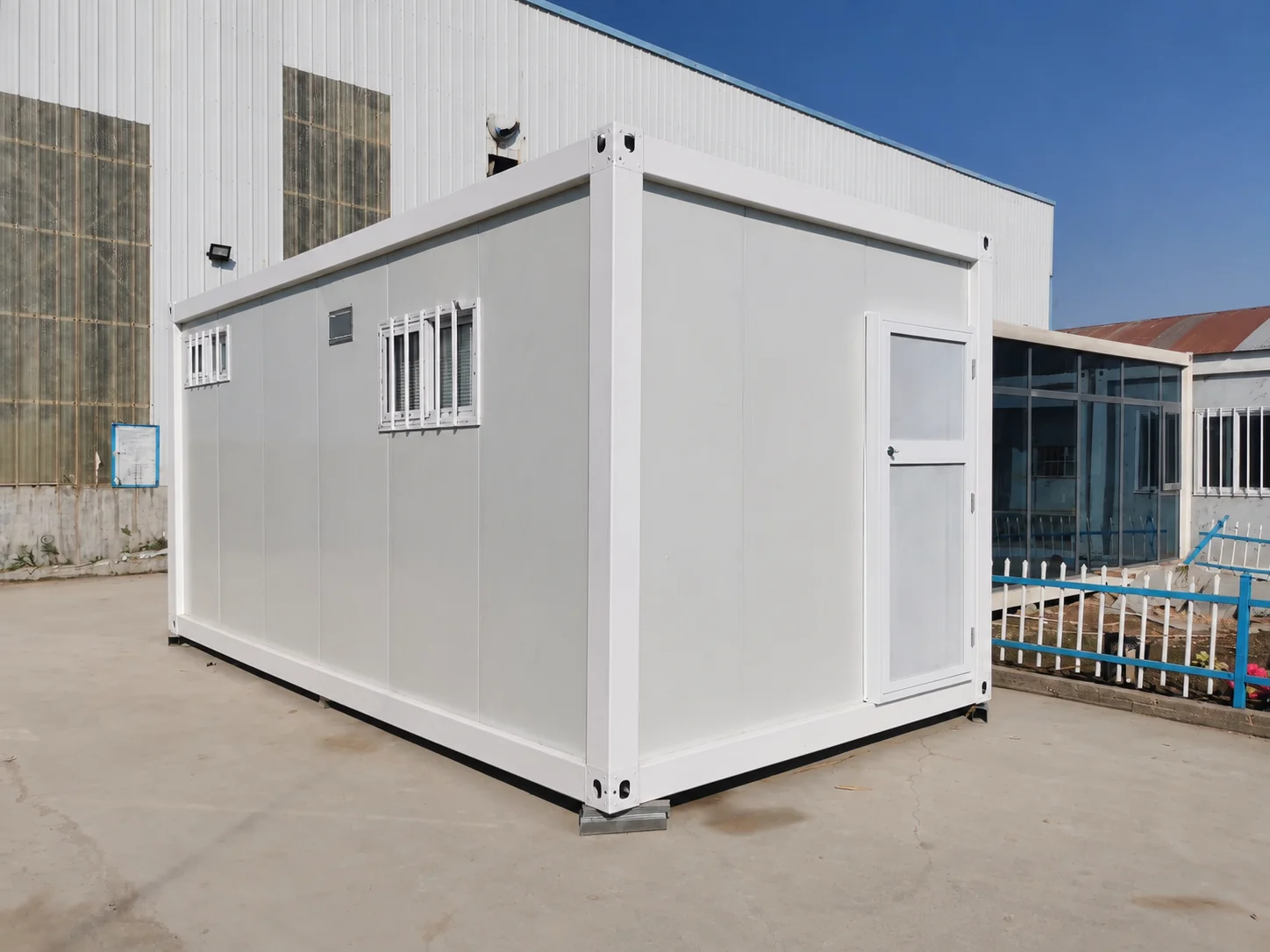

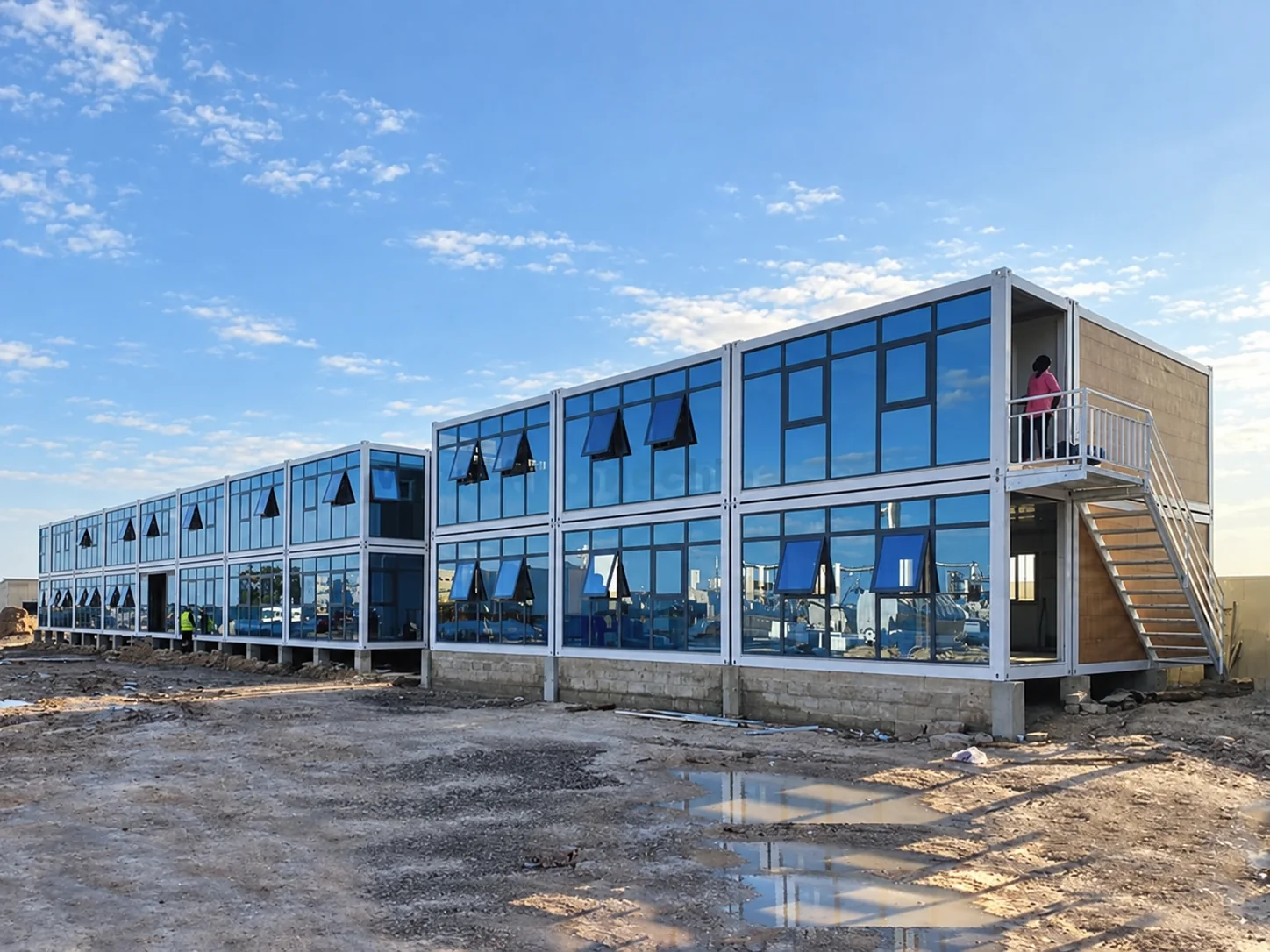

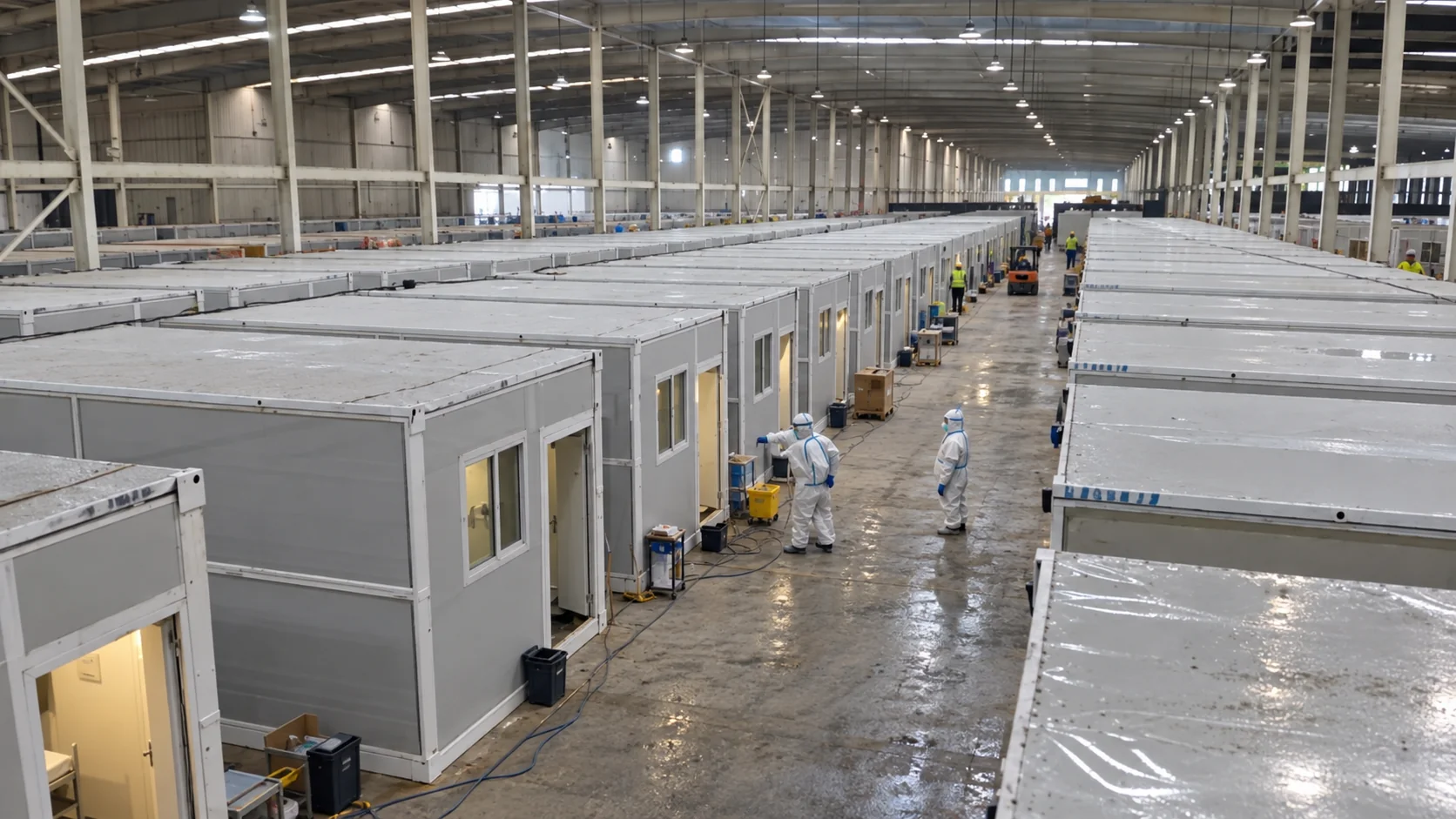

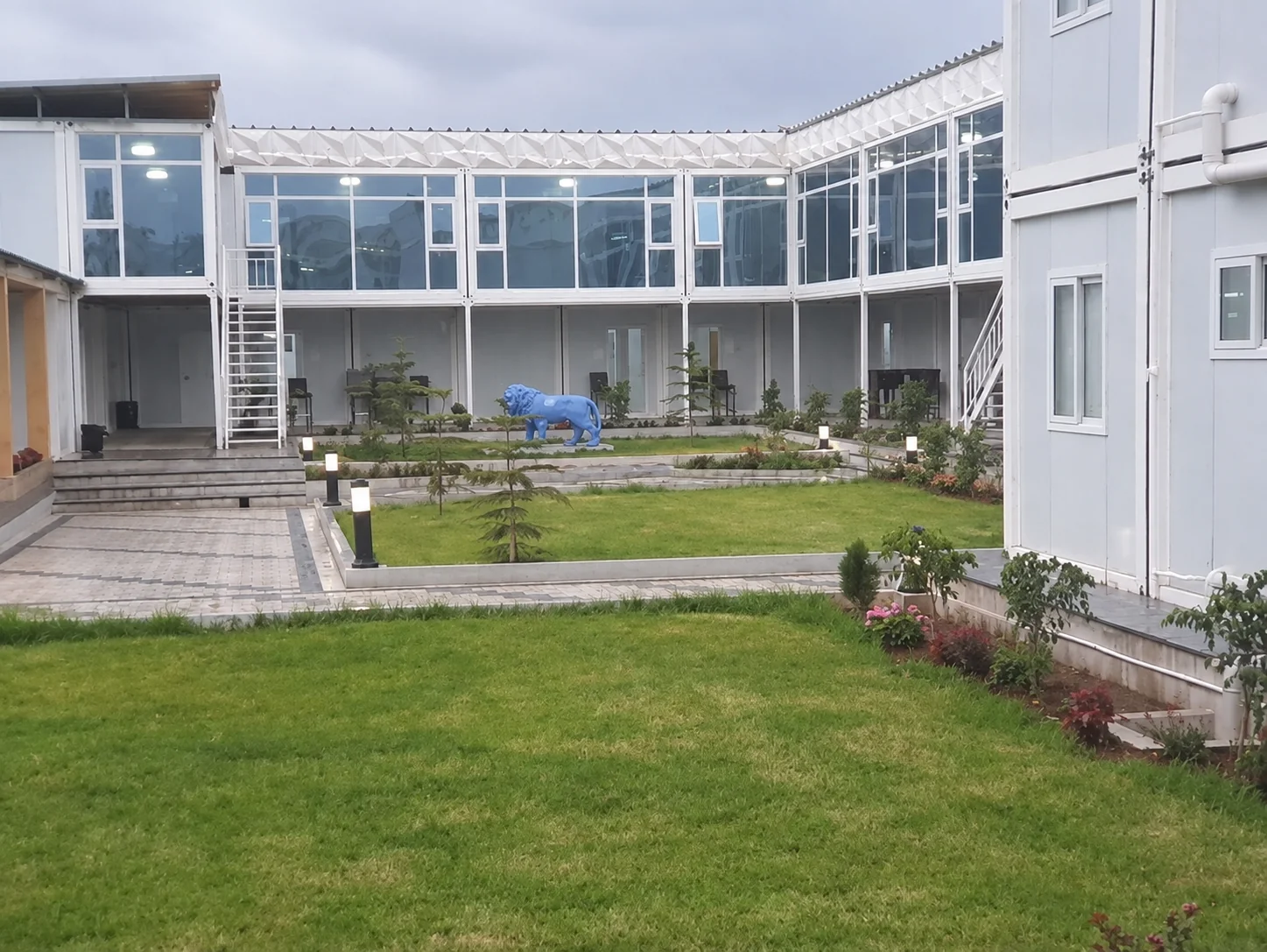

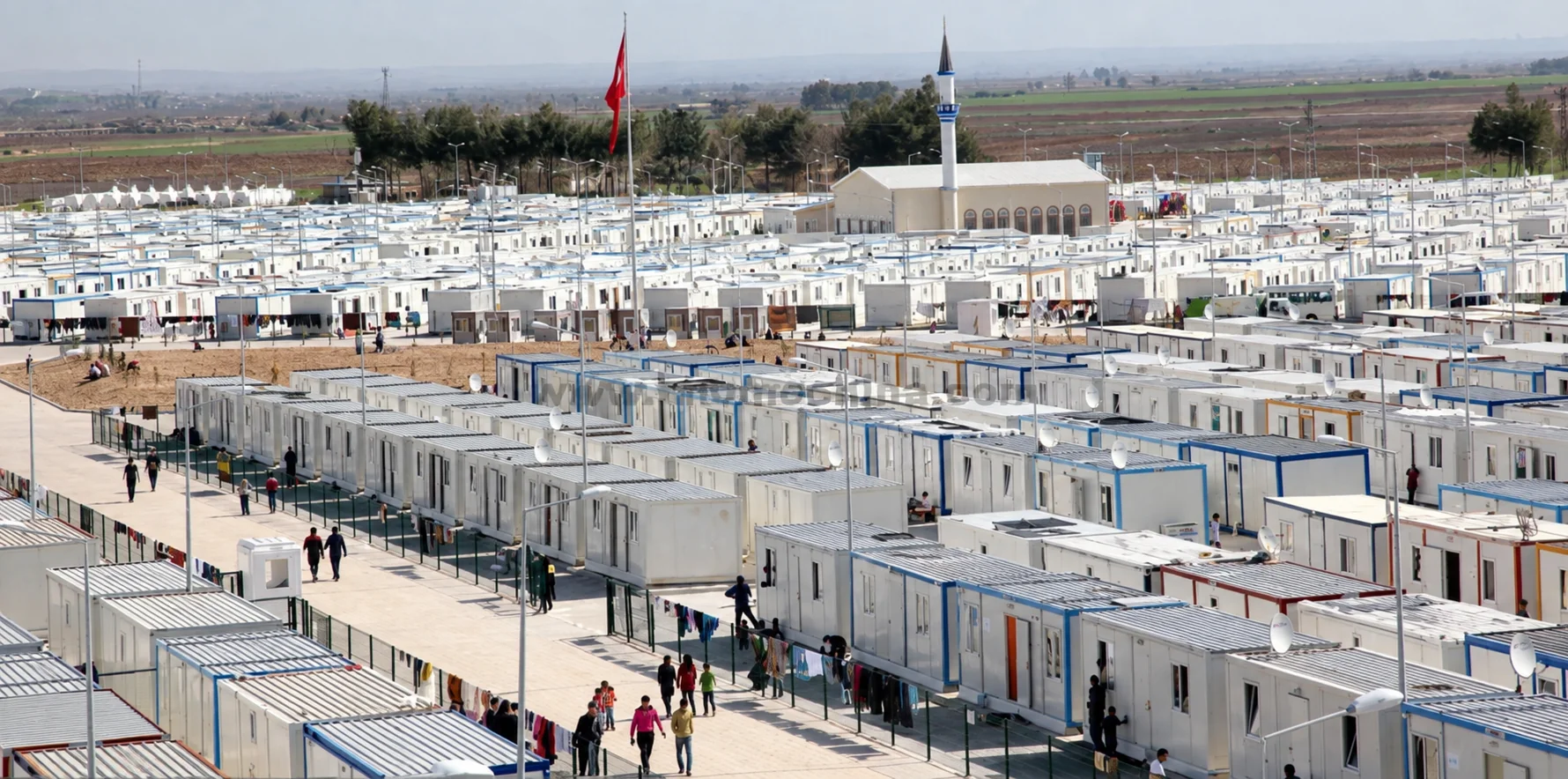

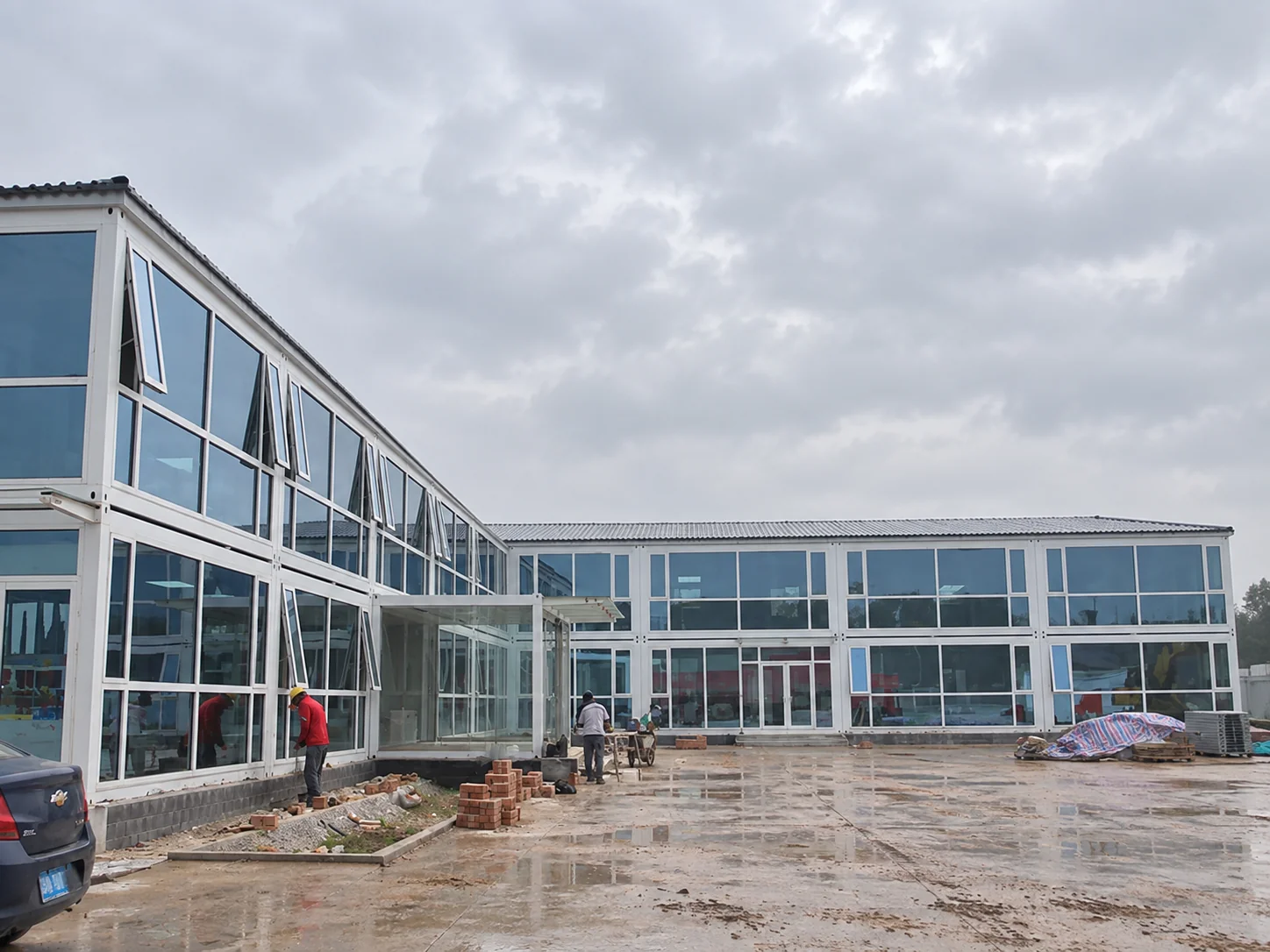

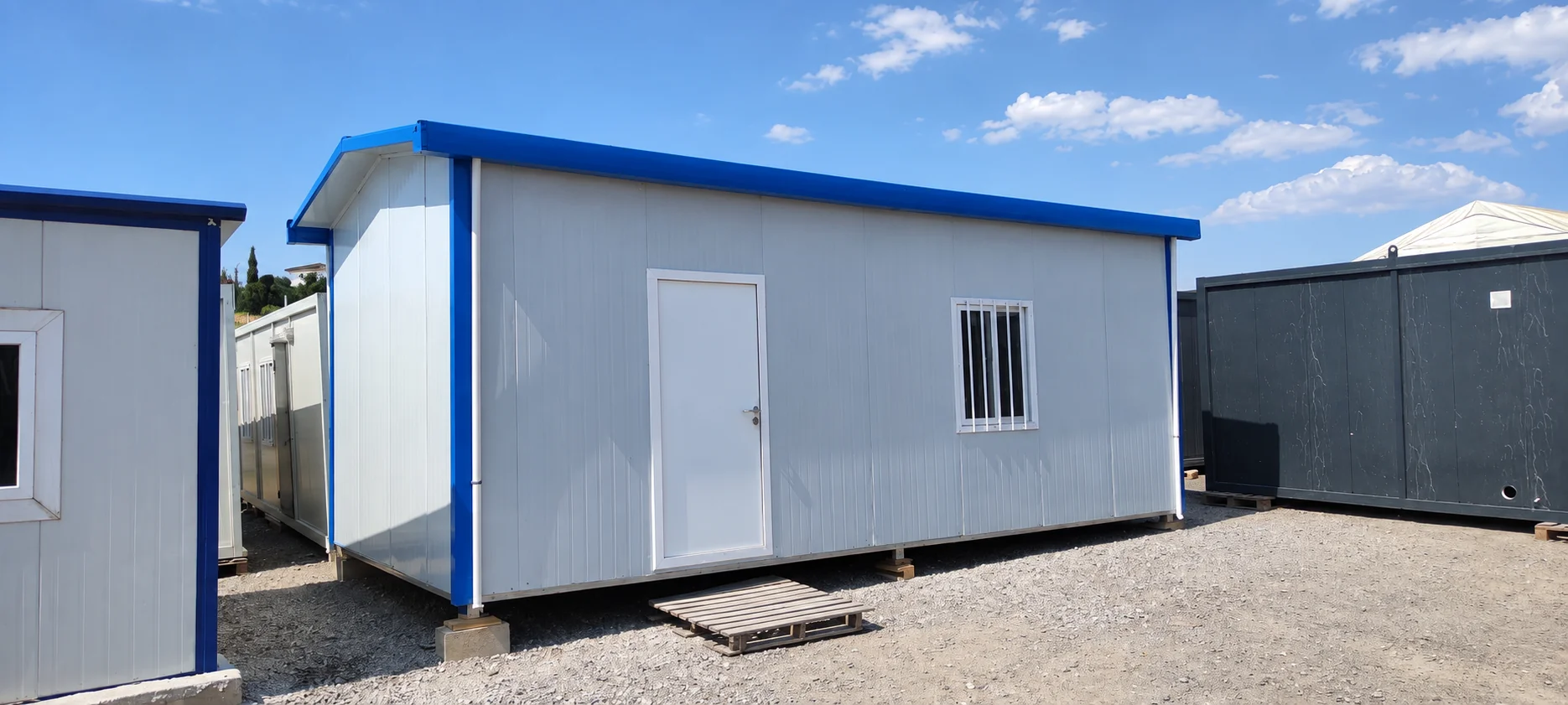

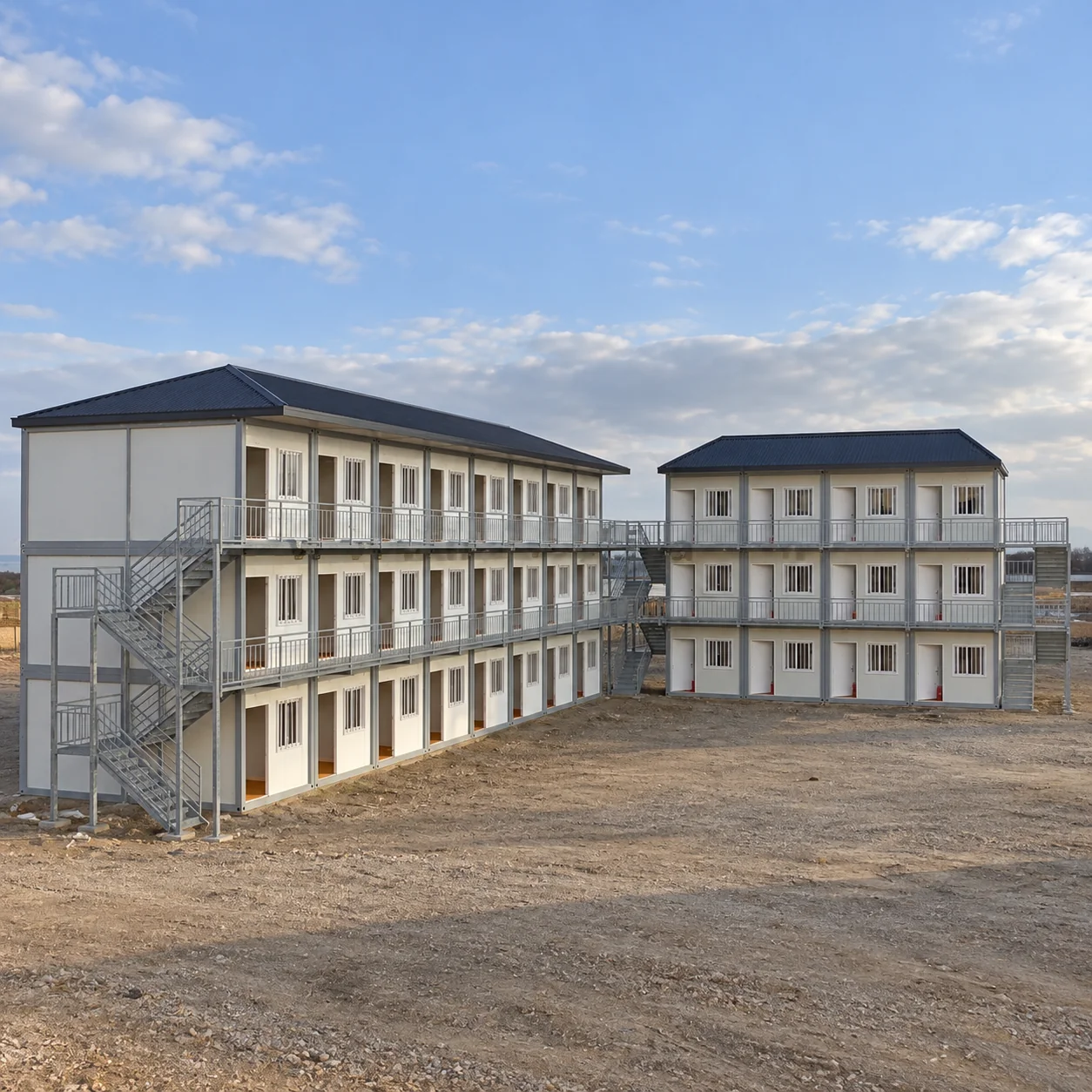

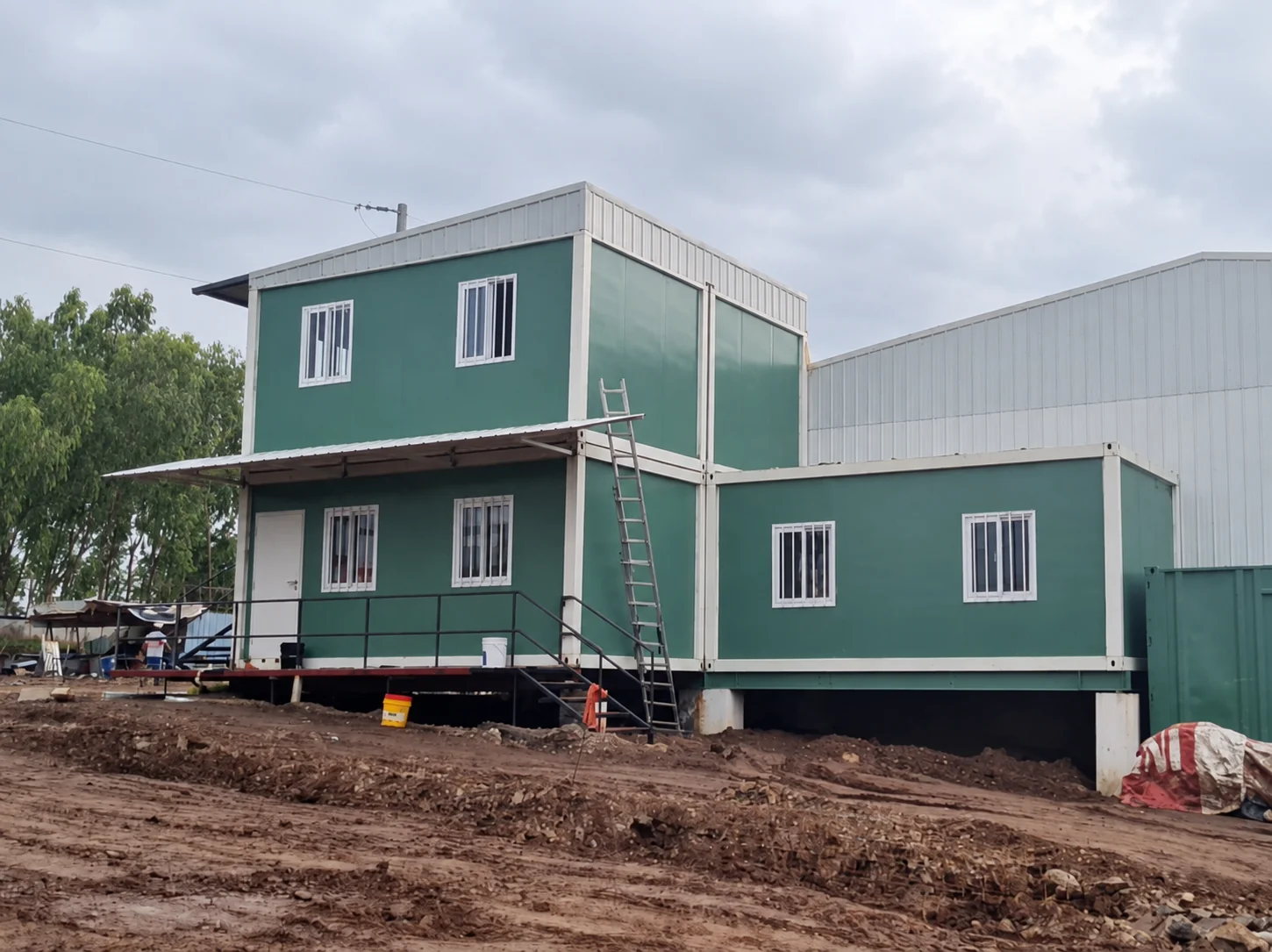

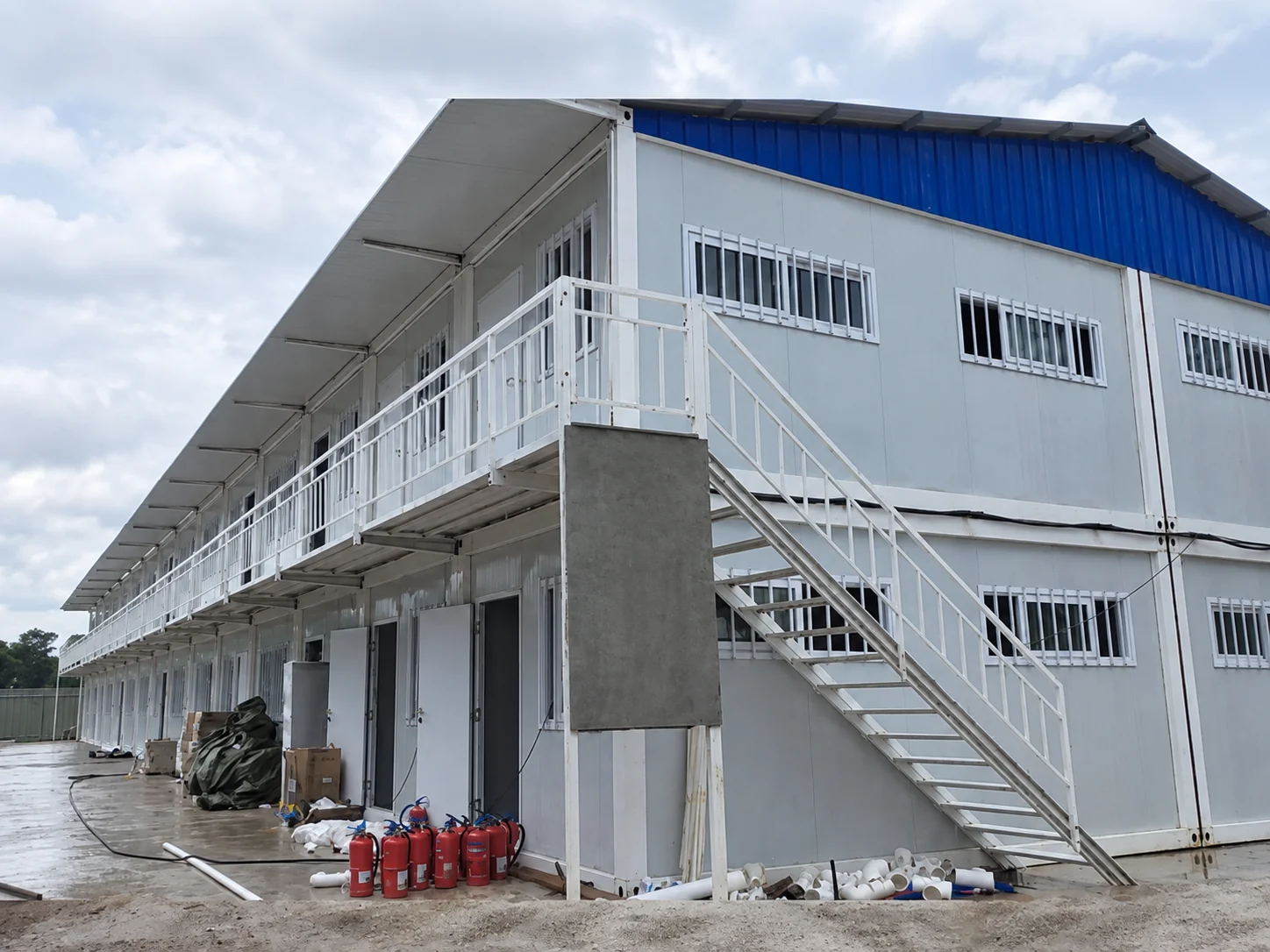

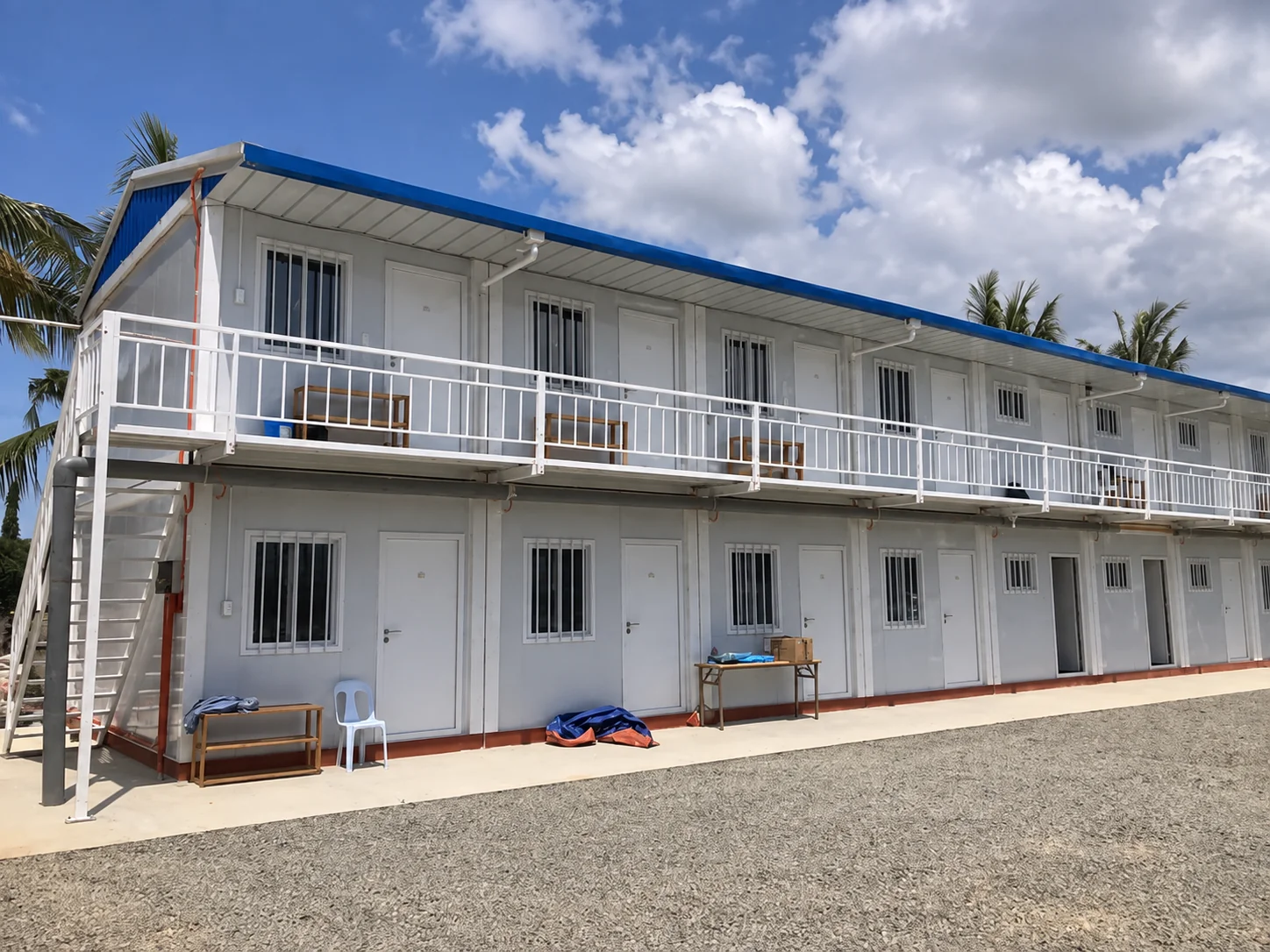

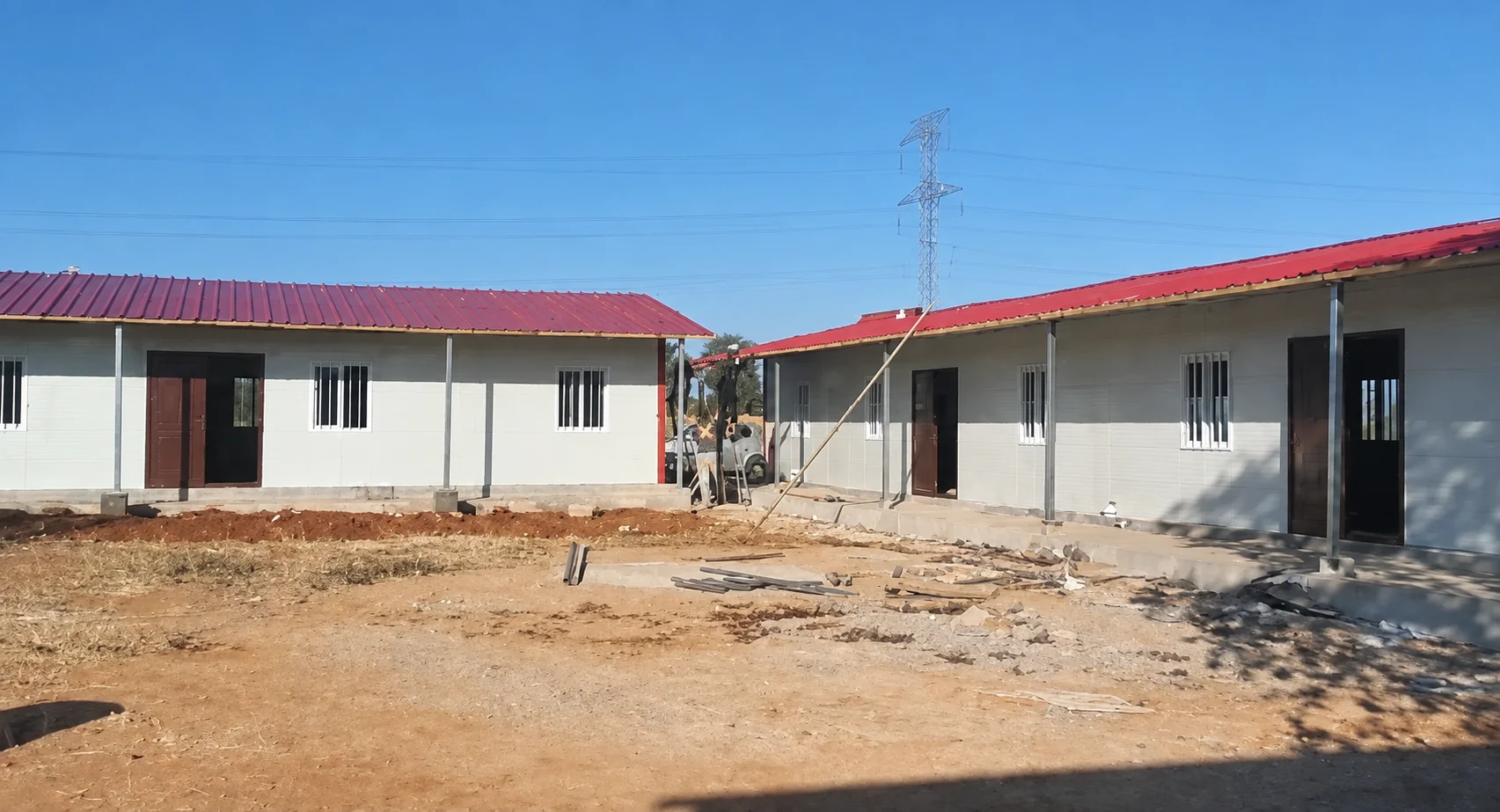

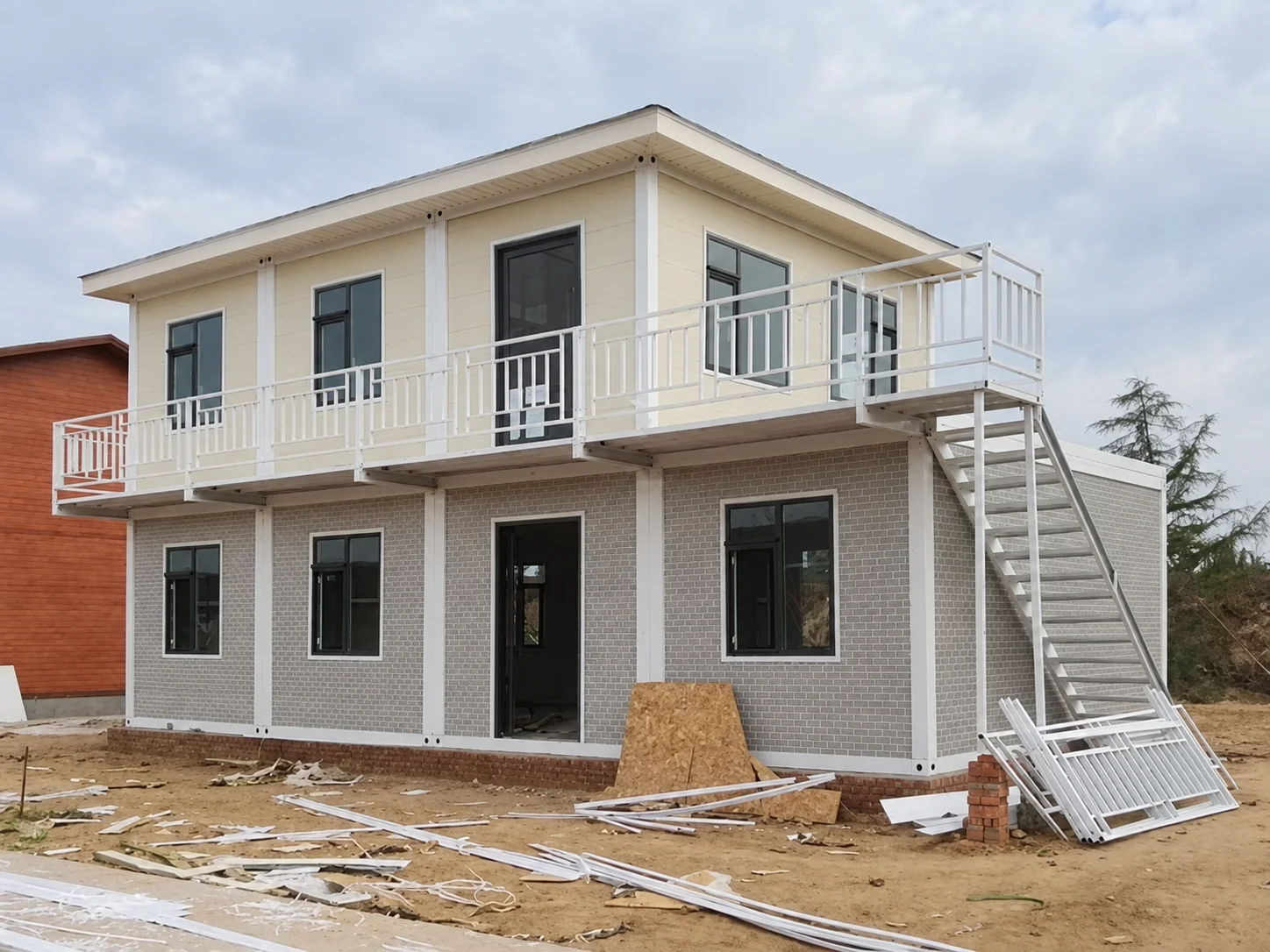

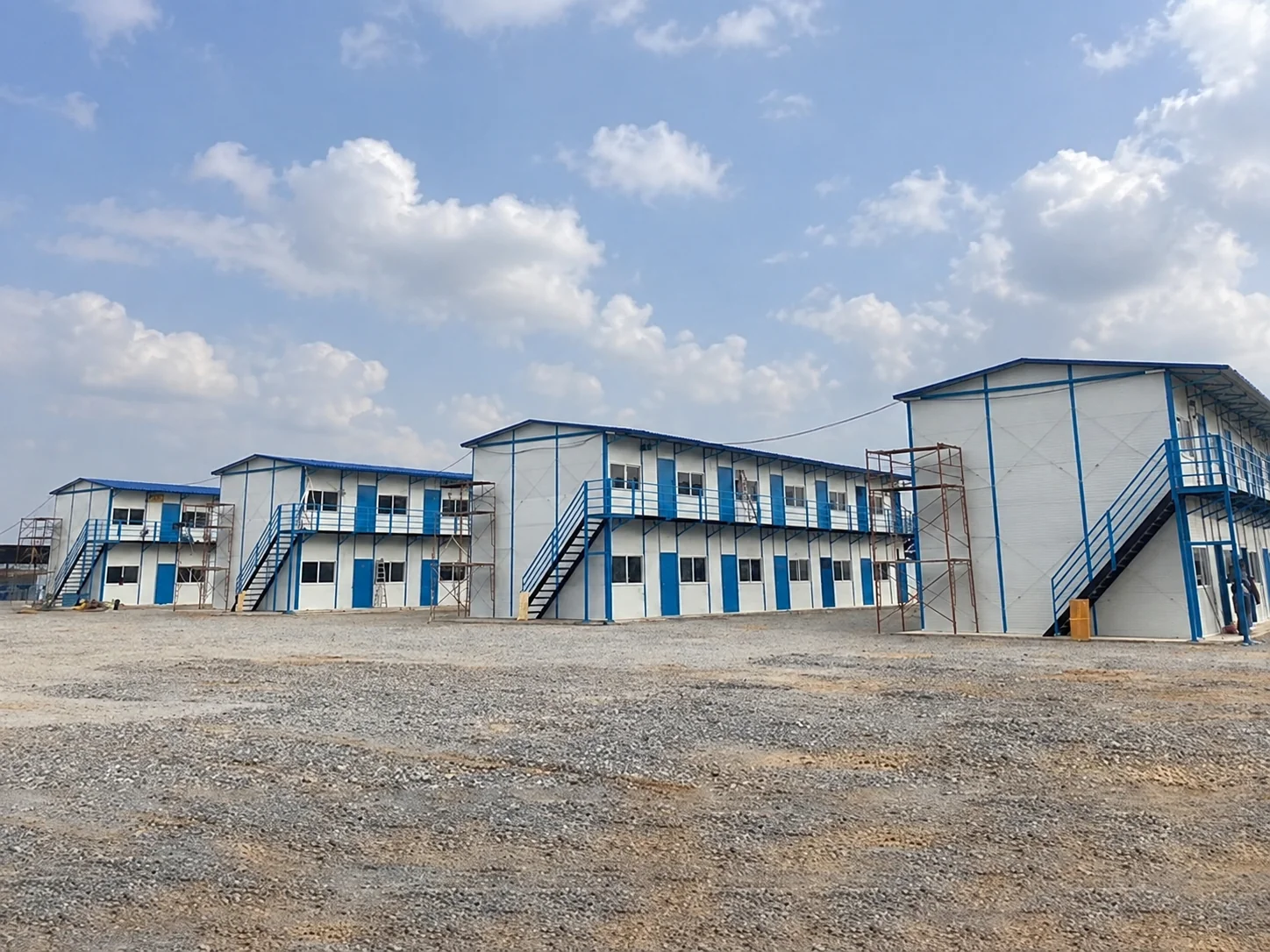

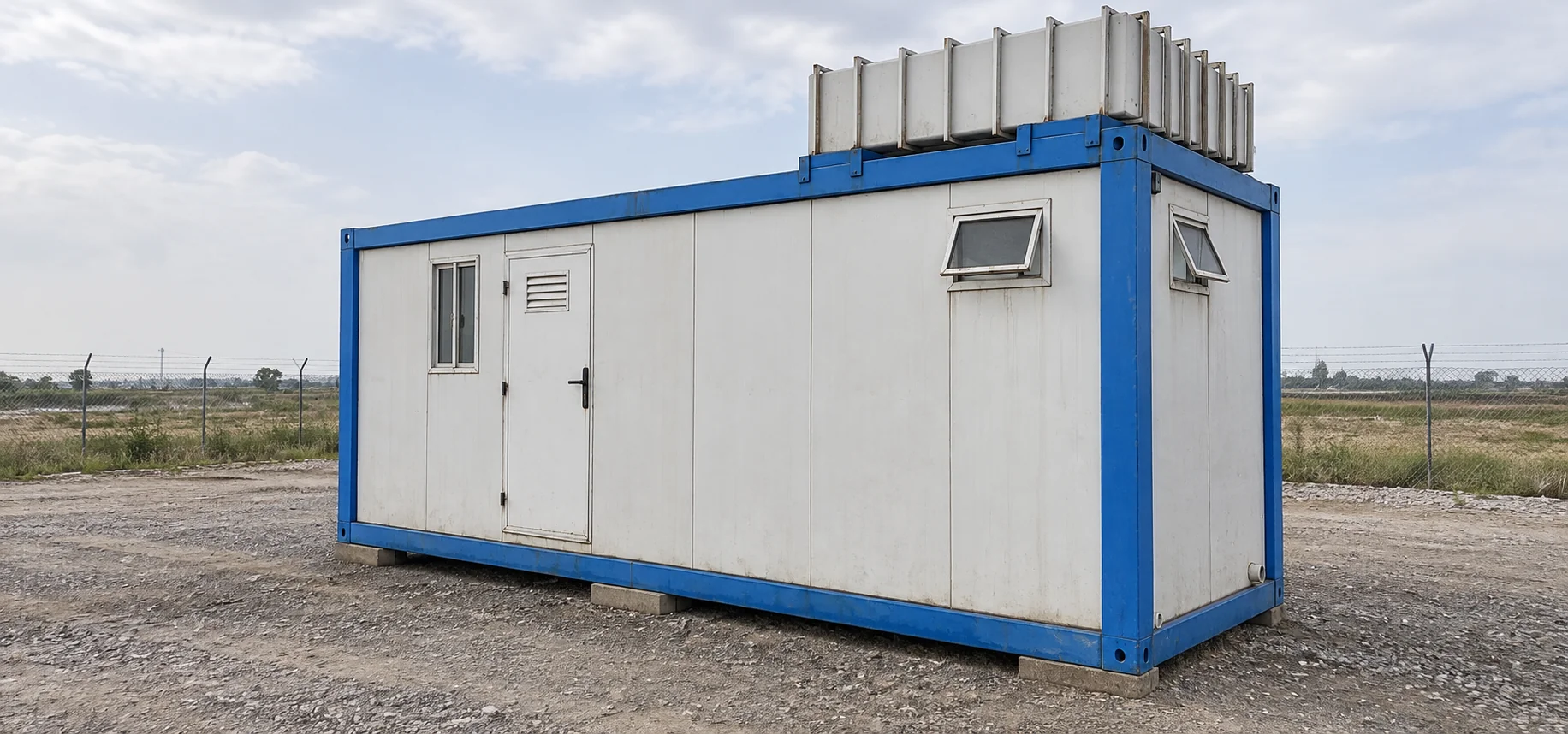

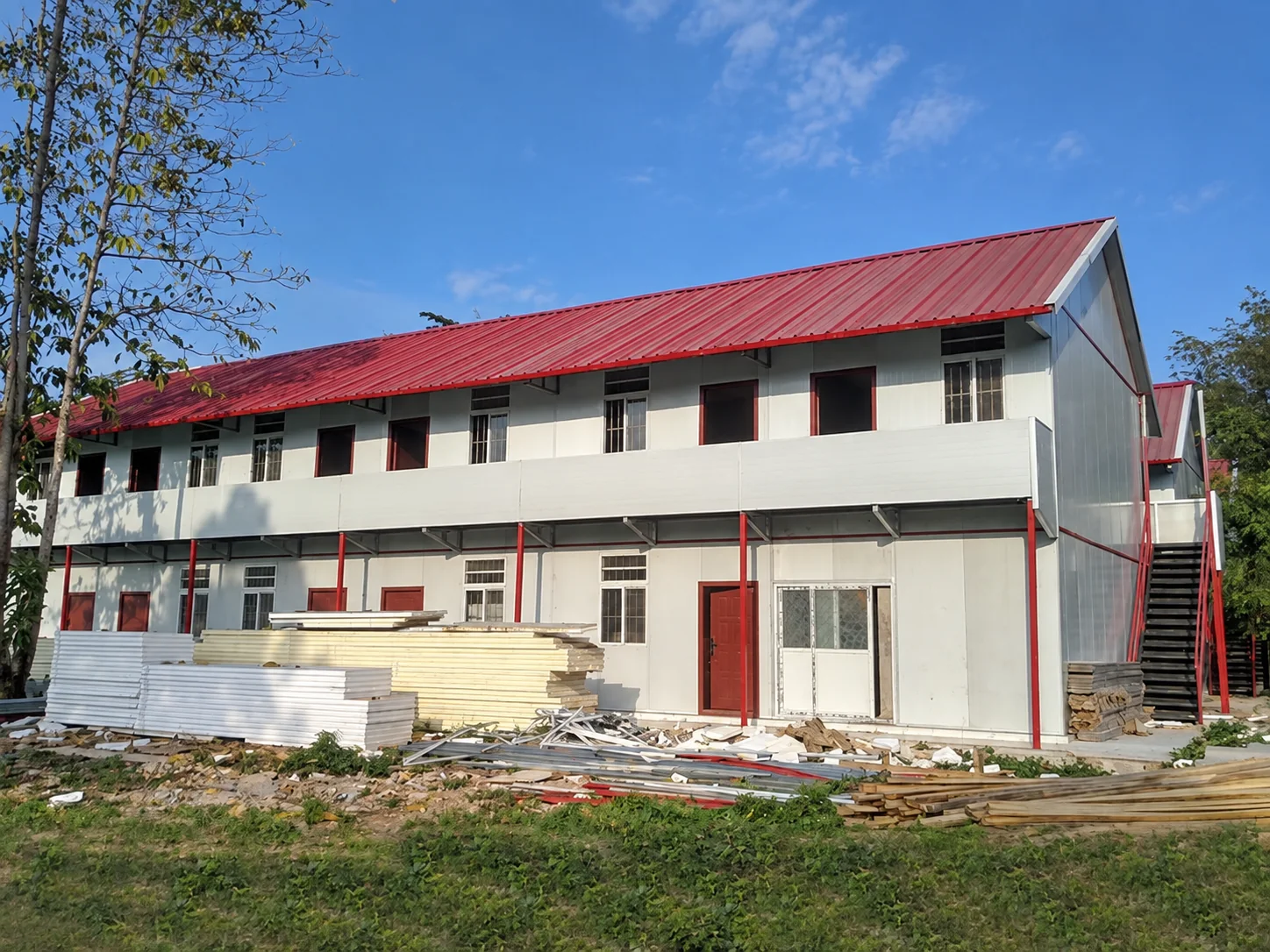

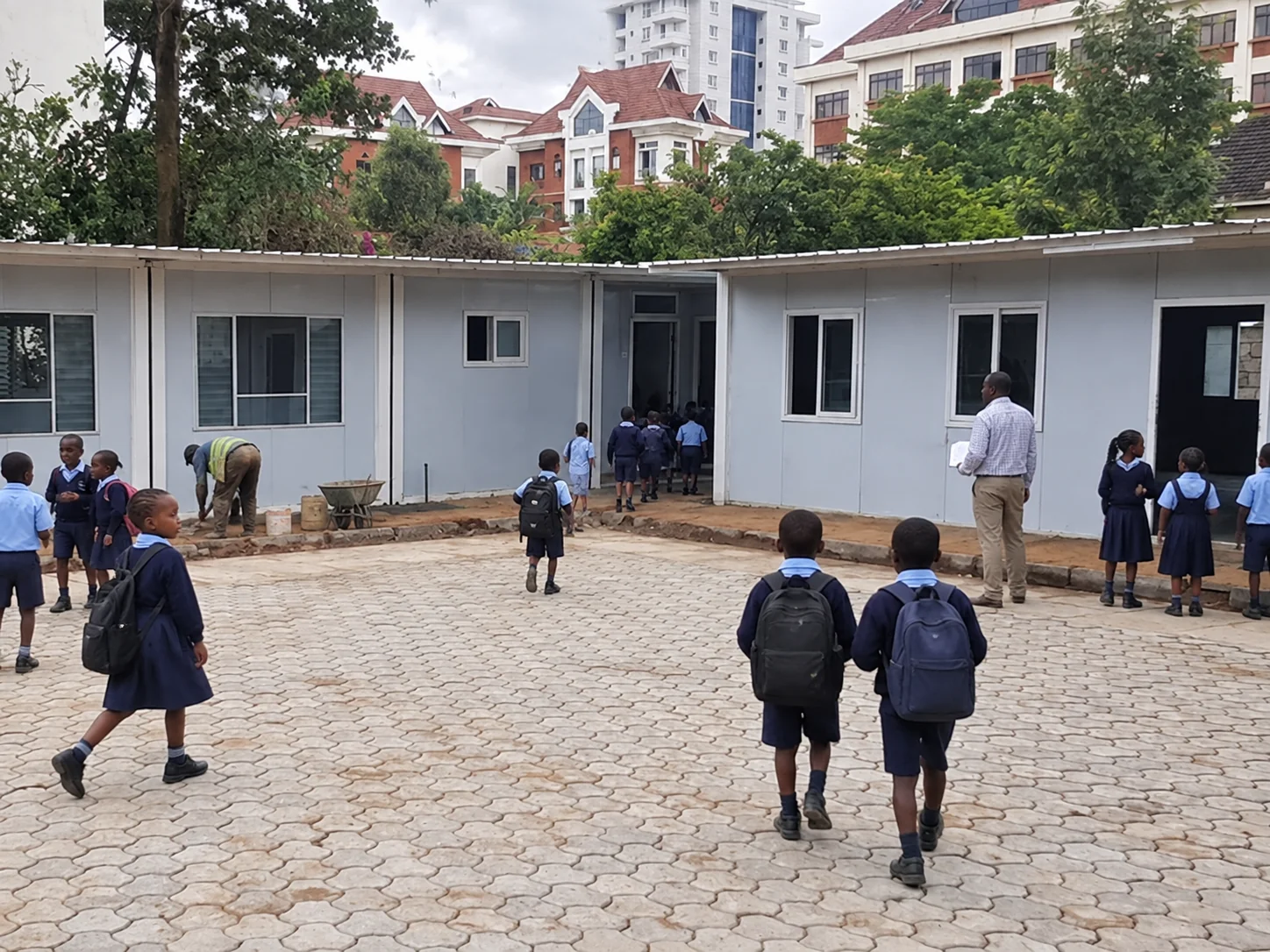

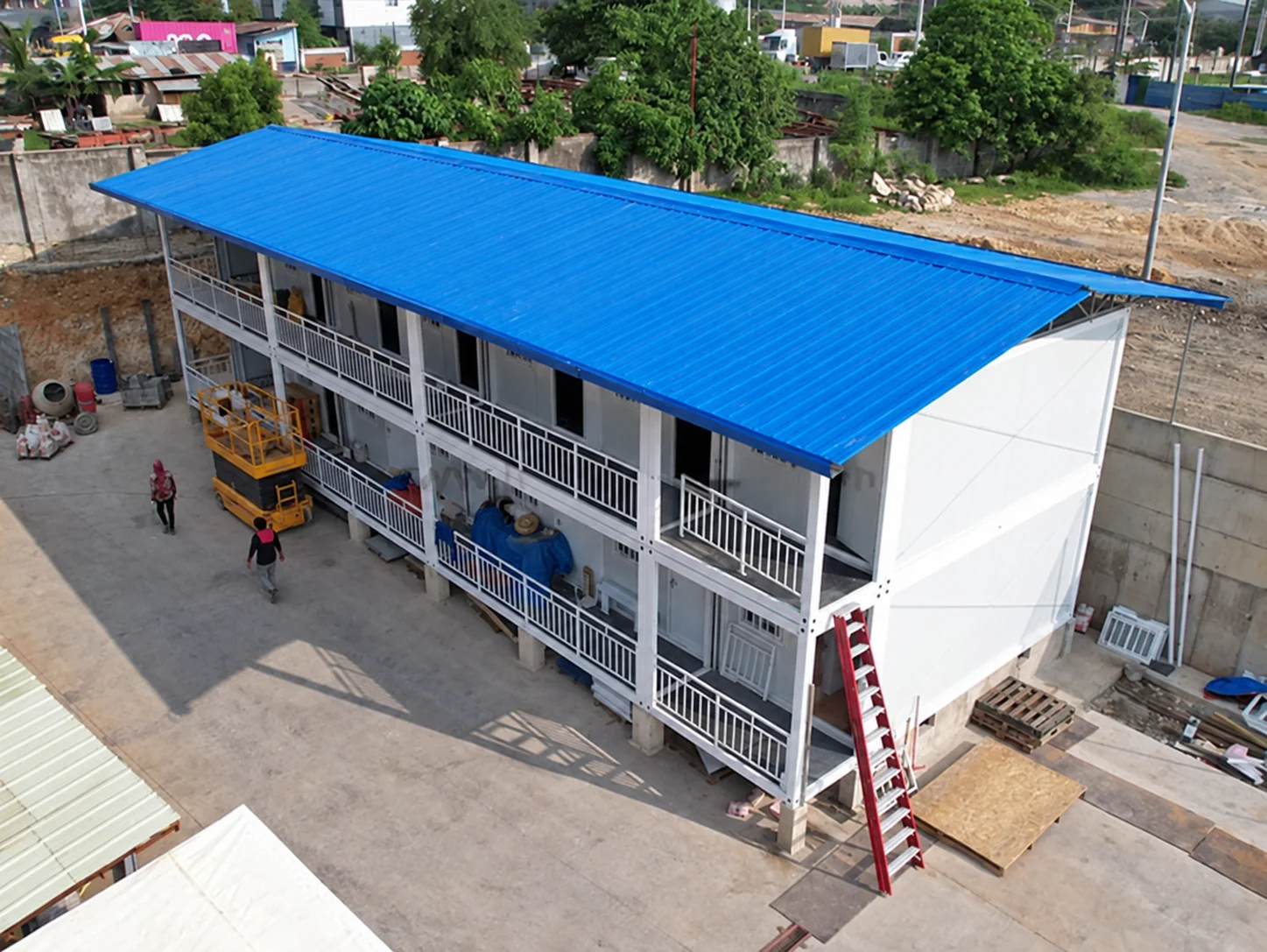

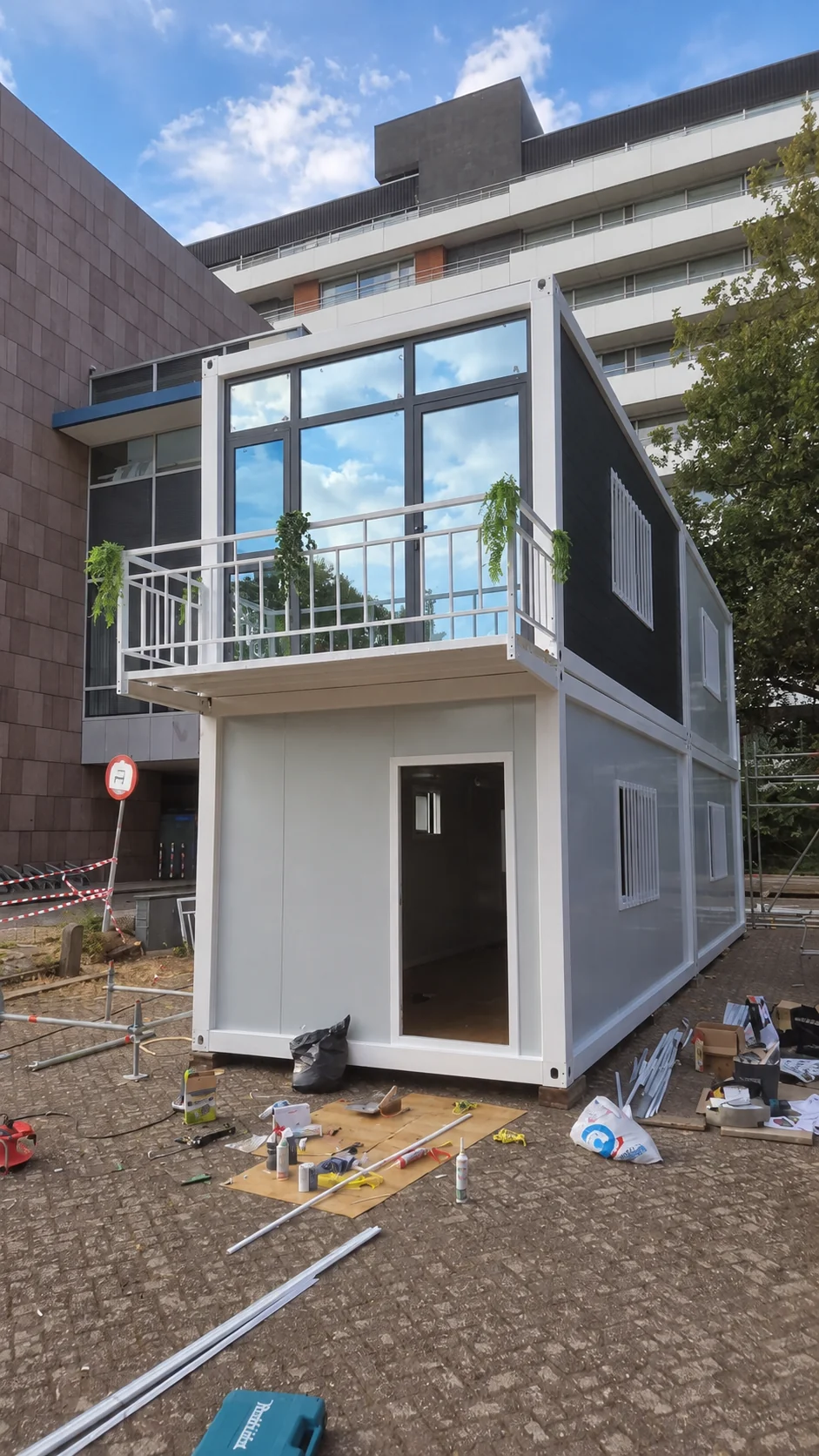

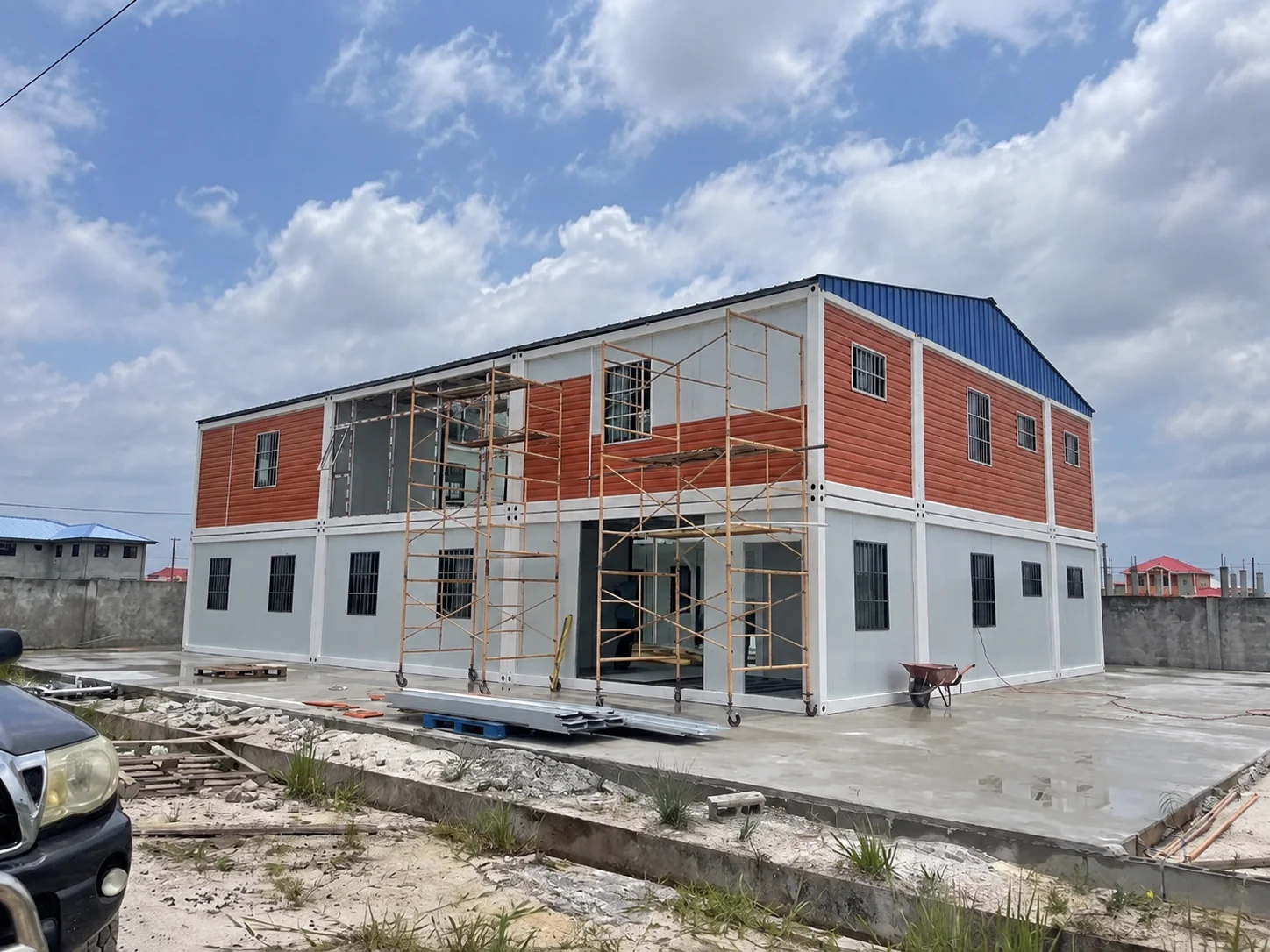

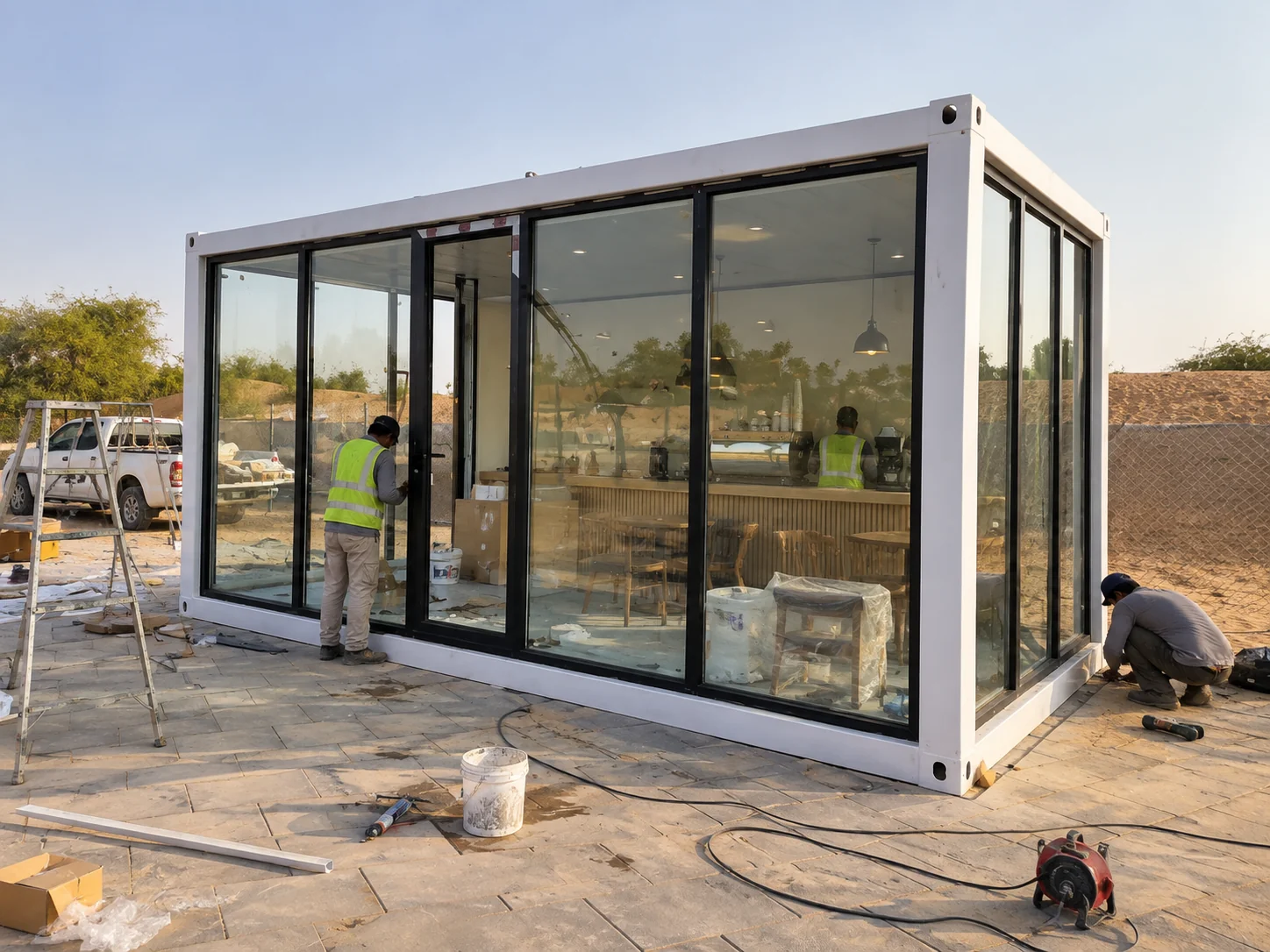

Esta galeria mais ampla contém outros exemplos de construções modulares, incluindo fachadas envidraçadas, aberturas de cômodos repetidas, circulação externa, cabines compactas e cenas de oficinas. São referências separadas e não vistas adicionais deste projeto na Tailândia. Uma composição mostrando diversas formas de construção é uma comparação visual, não um registro específico de um local.

Escolha uma referência porque ela ajuda a explicar uma decisão específica. Por exemplo, identifique a posição da entrada, o ritmo das janelas ou a relação entre uma passarela e a fachada. Envie essa observação junto com o briefing do ambiente e do local. Pedir “o mesmo edifício” a partir de uma fotografia pode deixar mobiliário, fundações, escadas, instalações e detalhes externos sem definição.

Reúna as informações sobre o ambiente, o exterior e a manutenção.

Antes de comparar orçamentos, prepare um pacote único que combine a lista de cômodos, a planta da mobília, a abordagem ao local e as preferências para a fachada. Marque os elementos de referência selecionados e mantenha-os distintos dos componentes acordados para fornecimento. Inclua as responsabilidades da equipe no local e as informações ainda necessárias do designer ou fornecedor.

Analise os detalhes propostos nos pontos de encontro entre as áreas de atuação e os componentes: perímetro da abertura, borda do telhado, base, passagem de serviços e conexão dos módulos. Defina quais trabalhos podem ser verificados antes de serem ocultados e qual registro o comprador receberá. Trata-se de uma solicitação para uma encomenda comparável, e não de uma alegação de que o arquivo contém inspeções concluídas para este caso específico.

Mantenha em conjunto a identificação do acabamento aprovado, os desenhos atuais e as informações de manutenção vigentes. As fotografias da Tailândia fornecem exemplos úteis de exteriores; a biblioteca de apoio amplia a discussão. Um pedido passível de revisão deixa claro qual aparência foi selecionada, como sua montagem proposta é definida, quem realiza as interfaces e como dúvidas posteriores podem ser rastreadas até a construção fornecida.

Por fim, pergunte se o orçamento abrange o mesmo escopo da proposta que você analisou. Painéis externos, acabamentos associados, conclusão da obra, acessos e informações de manutenção podem estar descritos em documentos diferentes. Consulte as revisões atuais desses documentos ao resolver uma exclusão ou apresentar uma alternativa. Isso proporciona ao comprador uma base prática para comparar as ofertas, sem que as fotos de referência se tornem uma garantia de que todos os itens mostrados estão incluídos. O edifício escolhido pode então prosseguir com o projeto e o processo de aprovação, com a aparência e as responsabilidades claramente definidas.
